电势差优质课课件

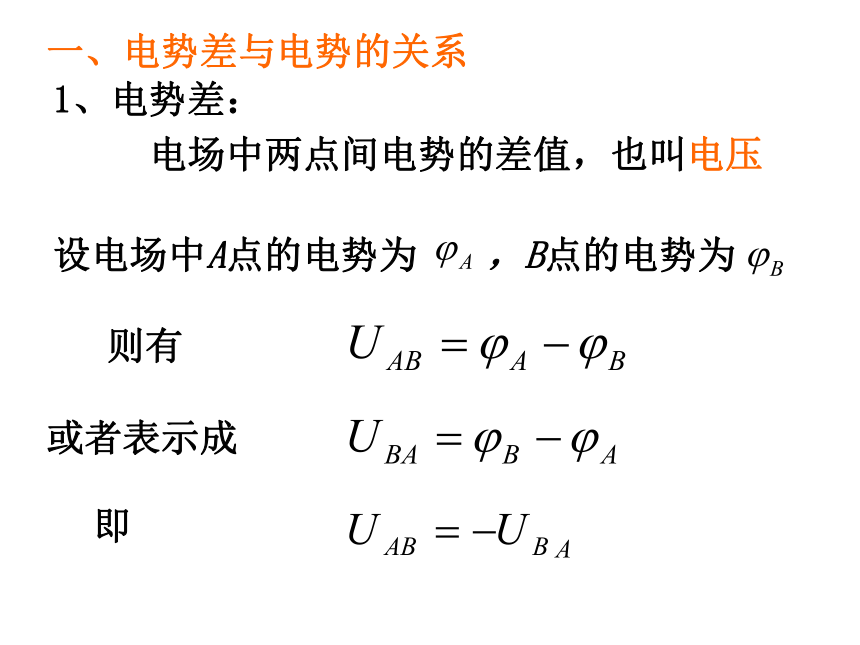

课件12张PPT。1.5 电势差1、电势差：
电场中两点间电势的差值，也叫电压

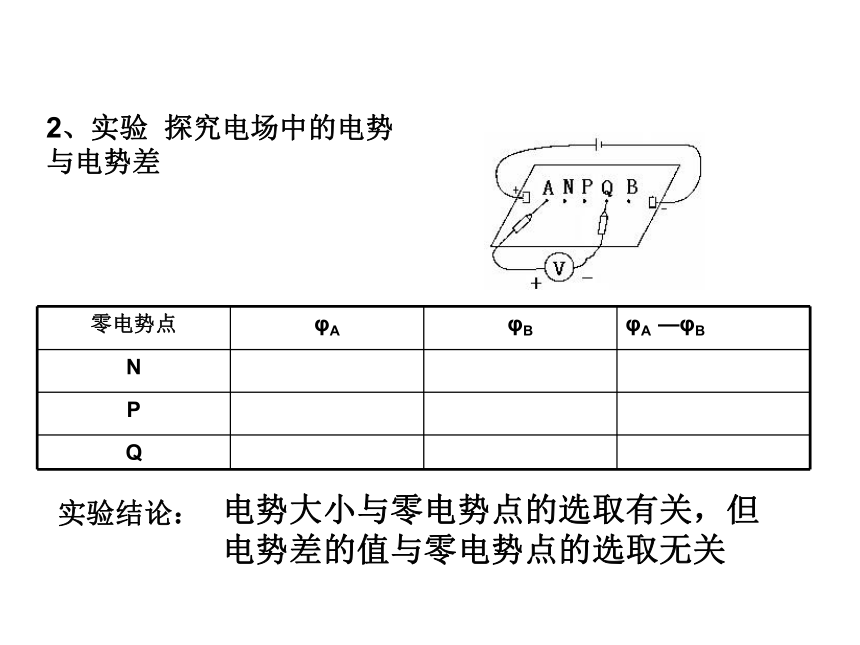

则有或者表示成即一、电势差与电势的关系2、实验 探究电场中的电势与电势差实验结论：电势大小与零电势点的选取有关，但电势差的值与零电势点的选取无关思考 电势差可以是正值也可以是负值，电势差的正负表示什么意义？

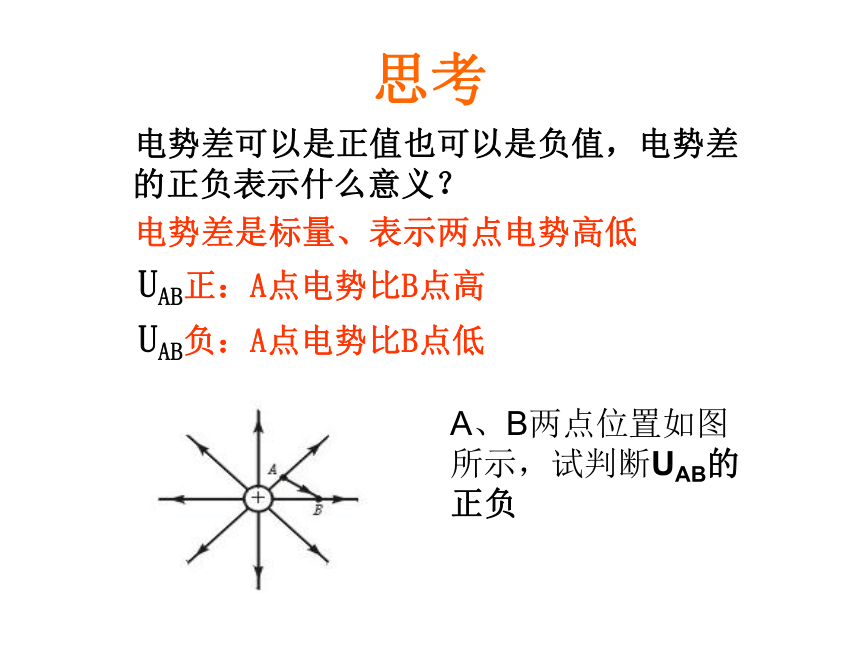

电势差是标量、表示两点电势高低
UAB正：A点电势比B点高

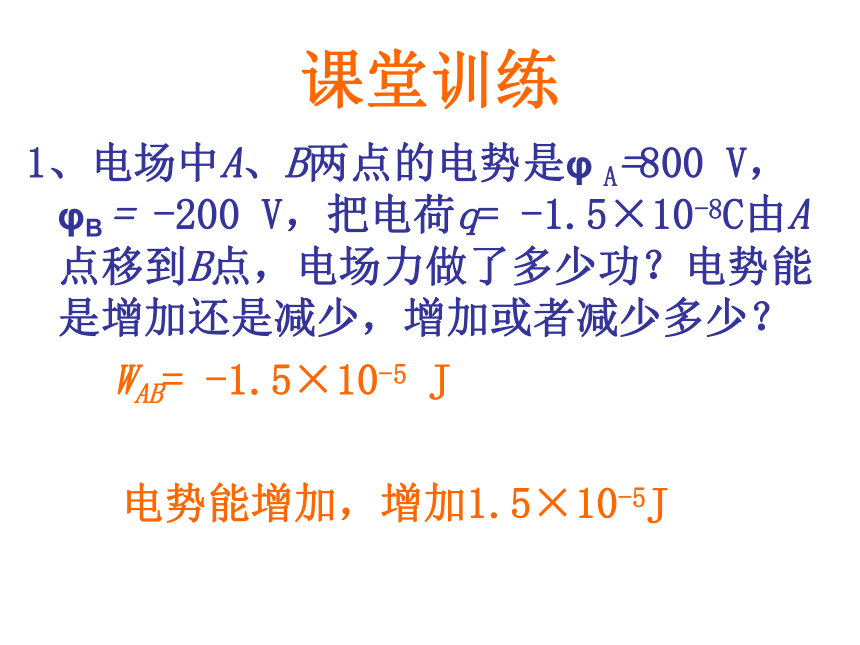

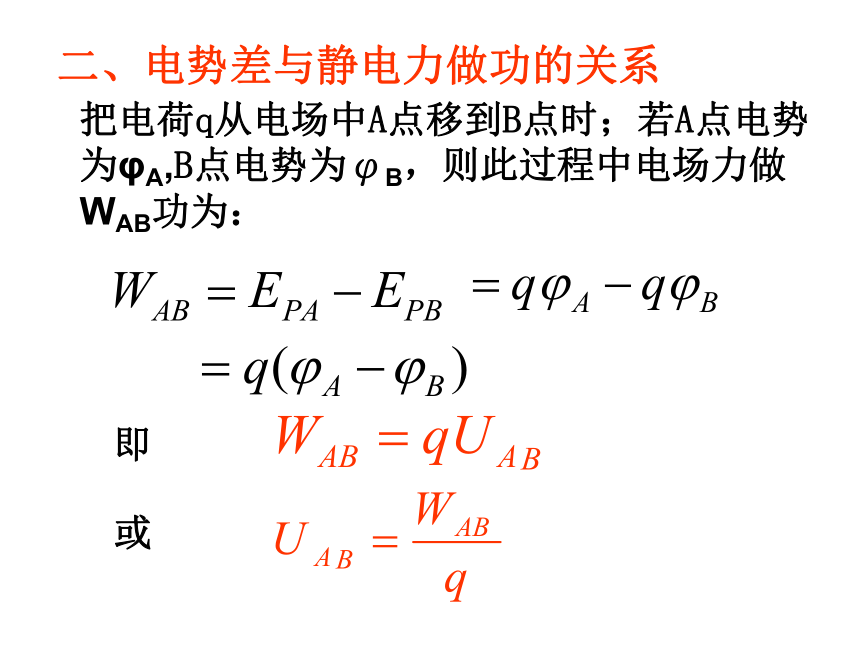

UAB负：A点电势比B点低 A、B两点位置如图所示，试判断UAB的正负二、电势差与静电力做功的关系把电荷q从电场中A点移到B点时；若A点电势为φA,B点电势为φB，则此过程中电场力做WAB功为：即或课堂训练1、电场中A、B两点的电势是φ A=800 V， φB = -200 V，把电荷q= -1.5×10-8C由A点移到B点，电场力做了多少功？电势能是增加还是减少，增加或者减少多少？
WAB= -1.5×10-5 J
电势能增加，增加1.5×10-5J课堂训练2、电场中带电量为+3×10-6C的粒子从A运动到B点，克服电场力做功6×10-4J，已知B点电势为50V，则
（l）A、B间两点间的电势差是多少？
（2）A点的电势是多少？
（3）电势能变化了多少？
（2）φA=UAB+φB=（-200+50）V= -150V（3）因为克服电场力做功6×10-4J，所以电势能增
加了6×10-4J。解：（1）课堂训练3、在匀强电场中把2.0×10-9C的正电荷从A移动到B点，静电力做功1.5×10-7J。再把这个电荷从B点移到C点，静电力做功-4.0×10-7J。
（1）A、B、C三点哪点电势最高？哪点电势最低？
（2）AB 间，BC间，AC间电势差各是多大？
（3）要把-1.5×10-9C电荷从A点移动到C点，静电力做多少功？
（4）根据以上结果，定性地画出电场分布的示意图，标出A、B、C可能的位置解：
（1）（2）UAB=WAB/q=75V; UBC=WBC/q=-200V
因WAC=WAB+WBC=qUAB+qUBC，
故： UAC=UAB+UBC = -125V
由此可知：φB< φA< φC
（3）WAC=q’UAC=1.875×10-7J
（4）沿着电场线的方向，电势逐渐降低。小结1、电势差 ：两点的电势之差，也叫电压
电势差与电势零点的选择无关
2、电势差是标量：电势差的正负表示两点电 势高低
UAB正：A电势比B高
UAB负：A电势比B低
3、静电力做功与电势差的关系：
或作业1、如图所示，匀强电场中A、B、C三点构成一个直角三角形，AB=4cm，BC=3cm。把电荷量q=-2×10-10C的点电荷由A点移到B点，电场力做功4.8×10-8J；再由B点移到C点克服电场力做功4.8×10-8J。若取B点的电势为零，求A、C两点的电势和场强方向。谢谢指导
