简单机械(江苏省南京市)

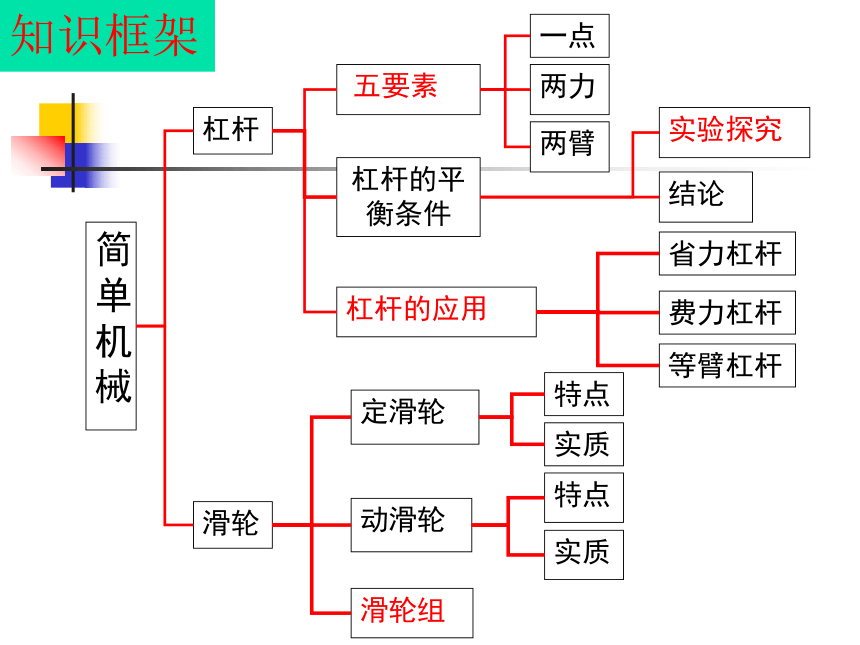

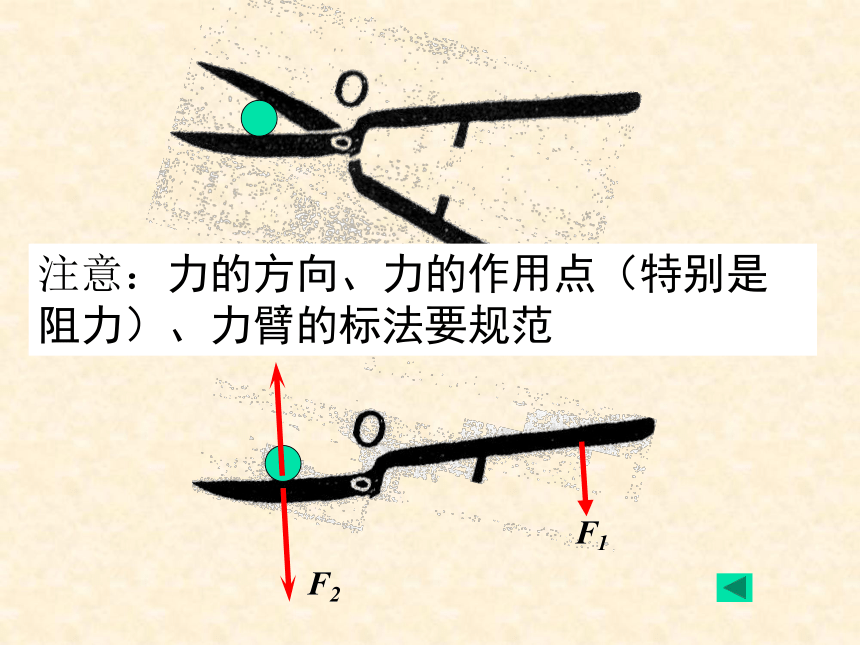

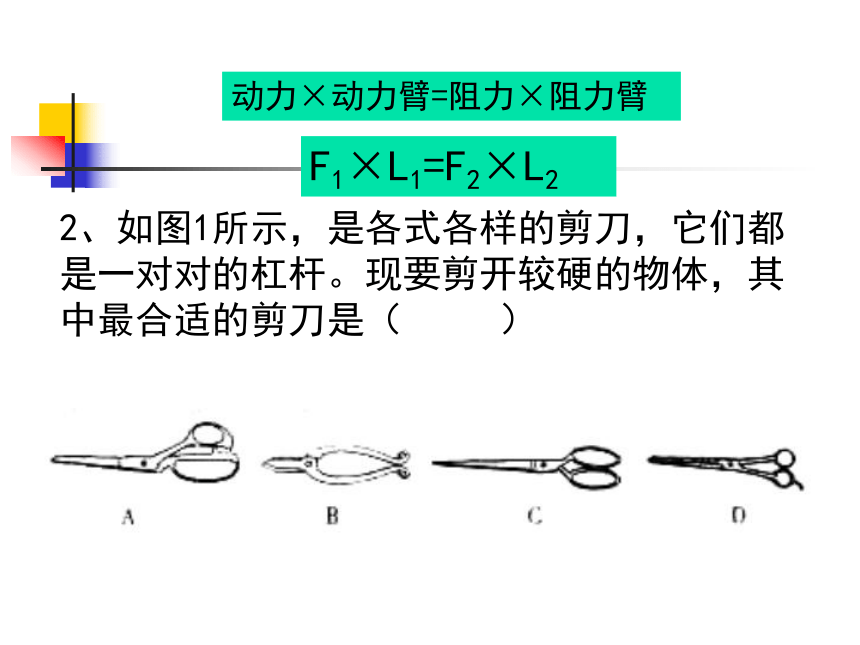

课件21张PPT。第十一章 简单机械南师附中江宁分校 沈龙平 五要素杠杆的平衡条件杠杆的应用省力杠杆费力杠杆等臂杠杆定滑轮动滑轮滑轮组杠杆滑轮实质特点实质特点简单机械知识框架一点两力两臂实验探究结论1、Ｄ 　2、BFl1l3、4、5、FlFlFFlF1F2注意：力的方向、力的作用点（特别是阻力）、力臂的标法要规范2、如图1所示，是各式各样的剪刀，它们都是一对对的杠杆。现要剪开较硬的物体，其中最合适的剪刀是（ ） 动力×动力臂=阻力×阻力臂F1×L1=F2×L2《指导用书》p78 18、在探究杠杆平衡条件的实验中，应先调节 杠杆两端的平衡螺母，使杠杆在水平位置平衡，如发现杠杆左端偏高，则可将平衡螺母向 调节，或将左端的平衡螺母向 调节。

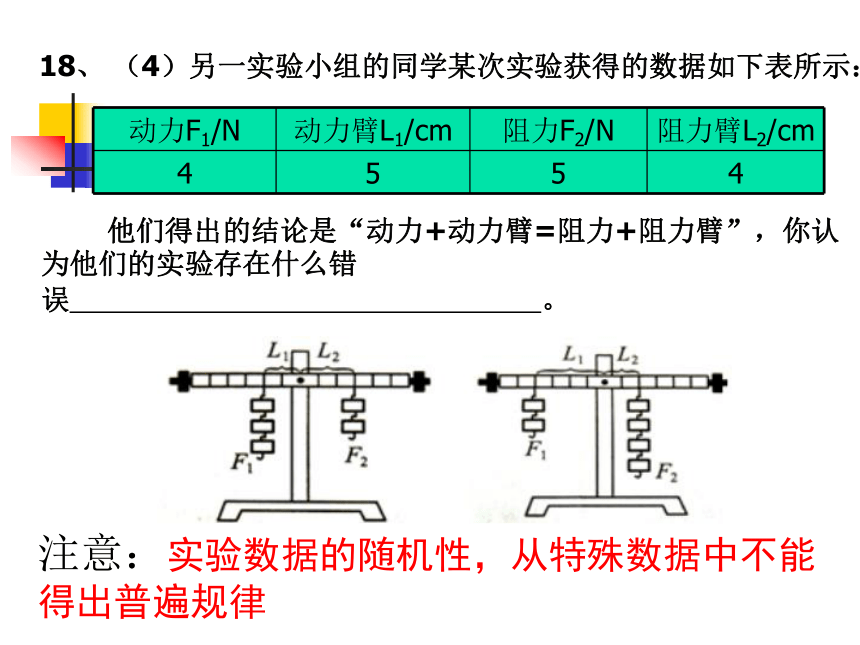

如图是小明同学三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每一格长5cm，部分实验数据已记录在表中哪边高，螺母就往哪边调哪边高，螺母就往哪边调 18、 （4）另一实验小组的同学某次实验获得的数据如下表所示： 他们得出的结论是“动力+动力臂=阻力+阻力臂”，你认为他们的实验存在什么错误 。注意：实验数据的随机性，从特殊数据中不能得出普遍规律 在刚才的实验中，每次都是用钩码拉杠杆的力与拉力作用点到支点距离的乘积，因此小组中有人认为杠杆的平衡条件可以表述为：
动力×动力作用点到支点距离=阻力×阻力作用点到支点的距离小明第3次实验结果
不满足杠杆平衡条件，其原因是 。ABC开瓶扳手、缝纫机脚踏板、
镊子、钢丝钳、理发剪刀、筷子、
钓鱼杆、手推车、船桨、扫帚、

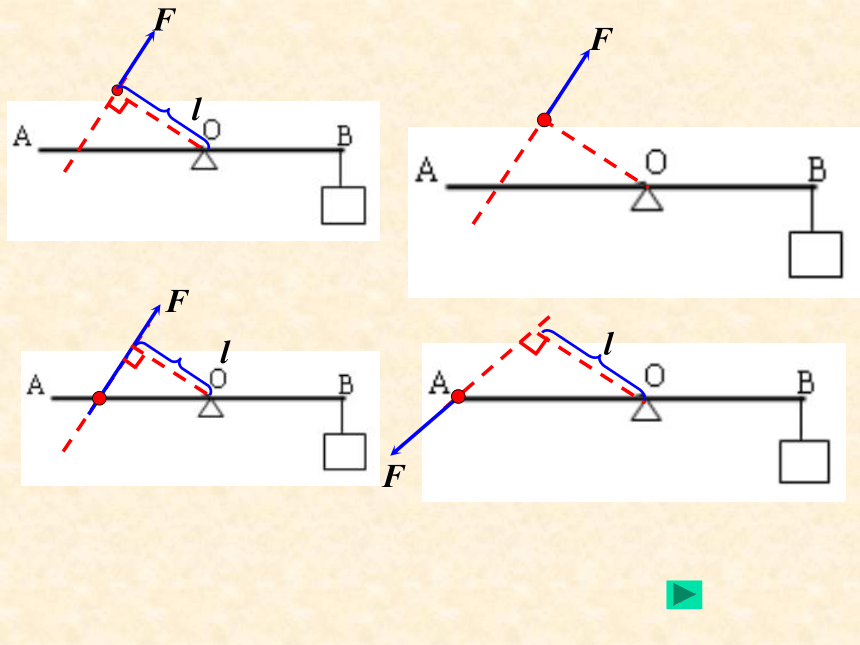

天平、人的前臂等。 F1F2在拉动测力计时，示数是怎么变化的？画出图中作用在A点使杠杆平衡的最小力的示意图：画出图中作用在A点使杠杆平衡的最小力的示意图：找最小力的本质就是找最长力臂：（1）给定动力作用点的，则连该点到支点的线段为最长力臂；（2）不给定动力作用点的，则在杠杆上找一点离支点最远，该点为动力作用点。F2F万变不离其宗一题可多变，又多题归一找最长力臂完成讲义二、练习：题4画出图中使杠杆平衡的最小力的示意图：最长动力臂就是动力作用点到支点的距离一题多变F1F杠杆平衡了，现在在杠杆上再加一个力，杠杆还能平衡吗？再加（或减）两个力，杠杆还能平衡吗？《指导用书》p73例2 小明用身边的器材做实验，验证杠杆的平衡条件。
（1）塑料直尺在圆柱形水杯上，使其在水平位置上平衡，如图甲所示，则支点O与直尺 一定在同一竖直线上。
（2）往直尺两端放不同数量相同硬币，并调节硬币的位置，使直尺在水平位置平衡，如图乙所示。
①若将左右两侧各取下一枚硬币，则直尺 端下沉。
②小明测出乙图中的l1、l2作为力臂的大小，是否正确？为什么？甲乙l1l2oo重心△F1L1=L1△F1 =3a×G=3Ga△F2L2=L2△F2 =2a×G=2Ga△F1L1＞ △F2L2左端下沉L1L2G1G2GGFF两个重要关系力关系距离关系S=nh不考虑滑轮、绳重及摩擦谢谢
