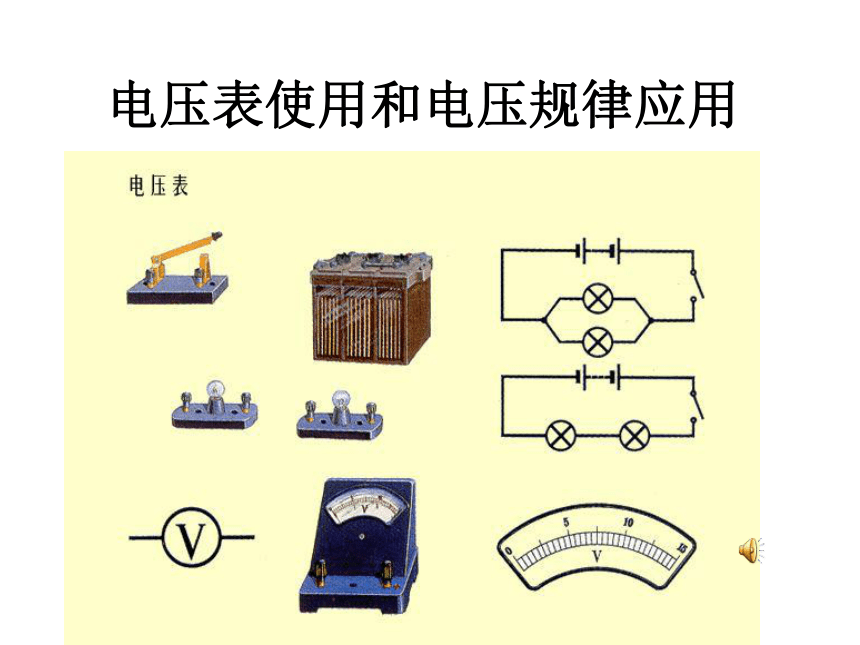

电压表使用和电压规律应用

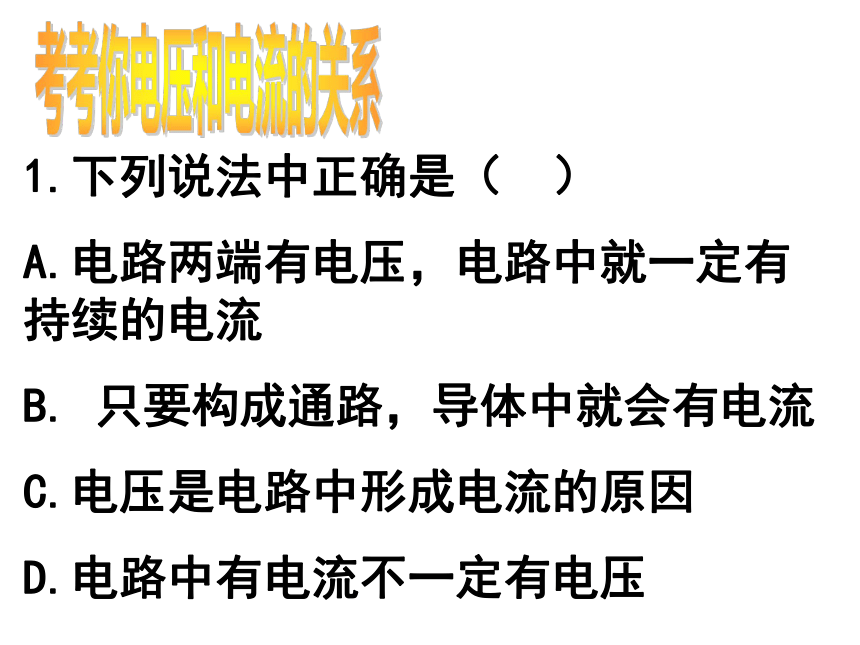

课件20张PPT。电压表使用和电压规律应用1.下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B. 只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因

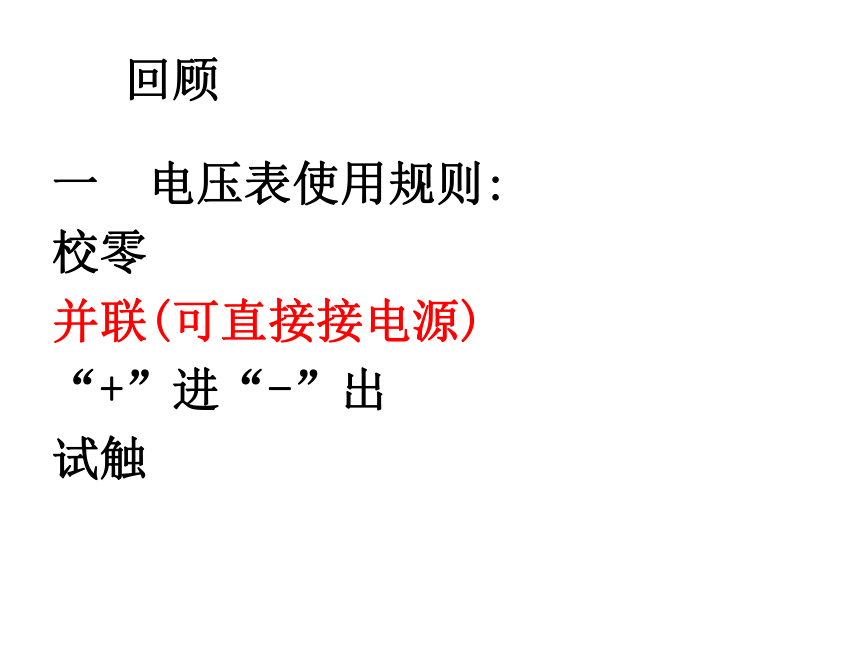

D.电路中有电流不一定有电压考考你电压和电流的关系回顾一 电压表使用规则:
校零
并联(可直接接电源)
“+”进“-”出

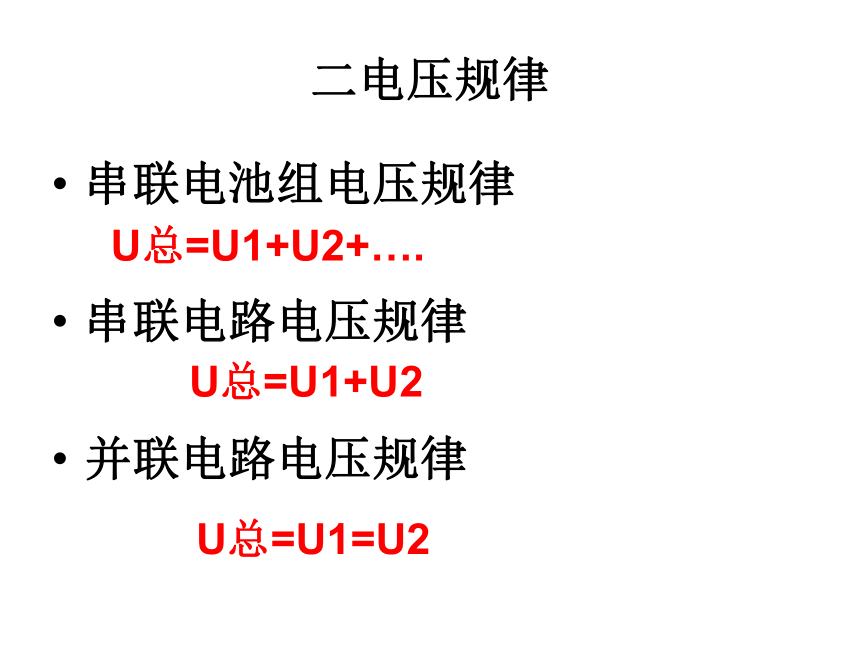

试触二电压规律串联电池组电压规律
串联电路电压规律
并联电路电压规律

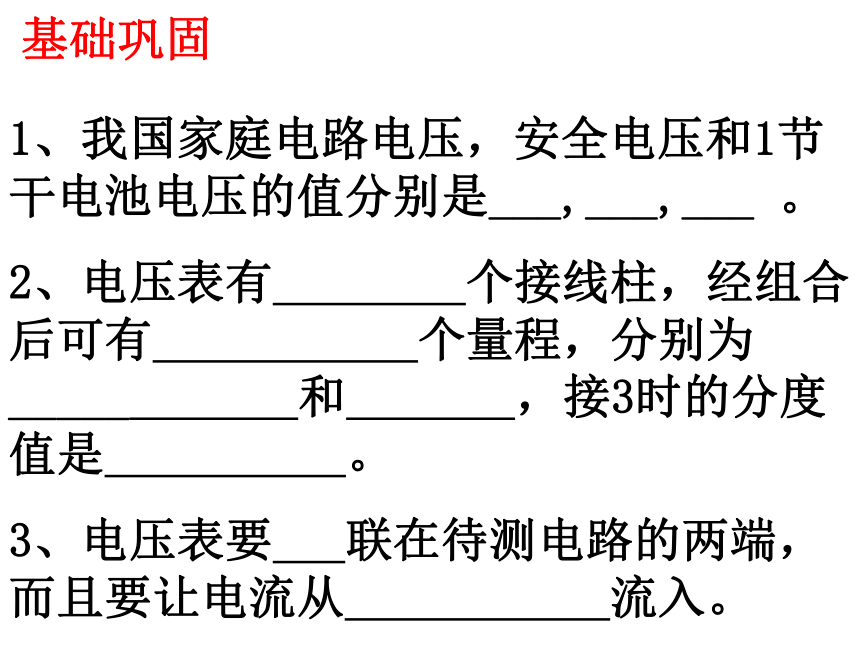

U总=U1+U2+….U总=U1+U2U总=U1=U2基础巩固1、我国家庭电路电压，安全电压和1节干电池电压的值分别是___,___,___ 。

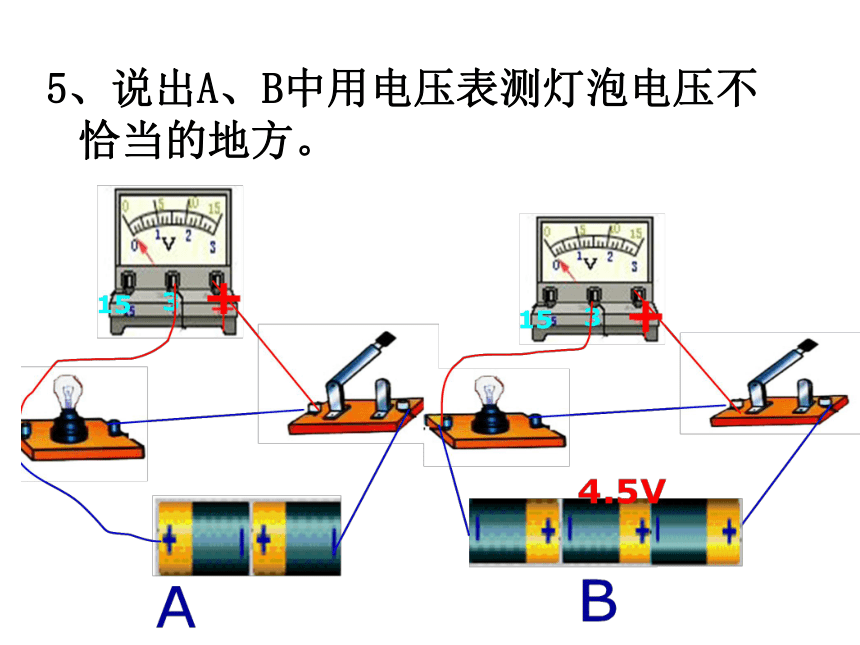

2、电压表有 个接线柱，经组合后可有 个量程，分别为_____ 和 ，接3时的分度值是 。

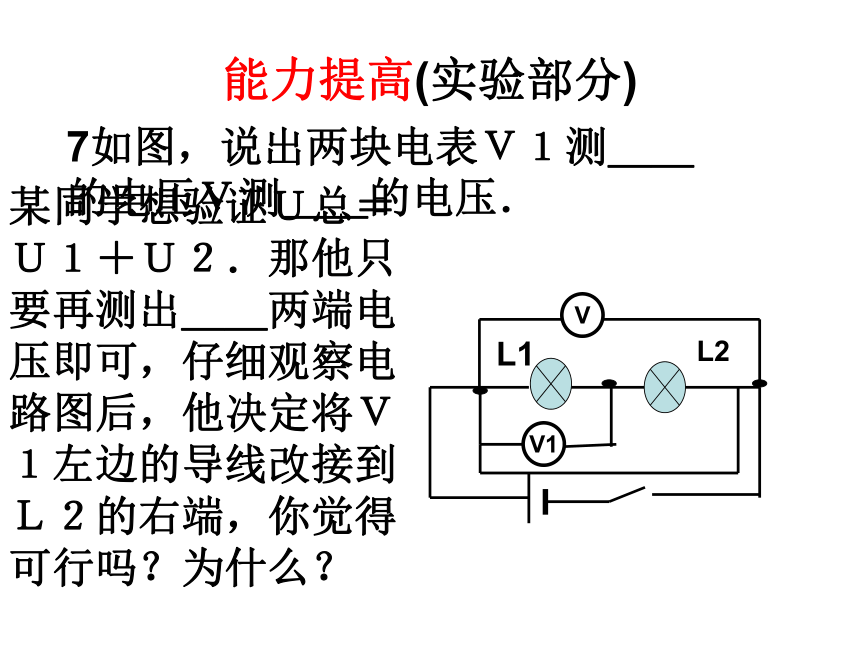

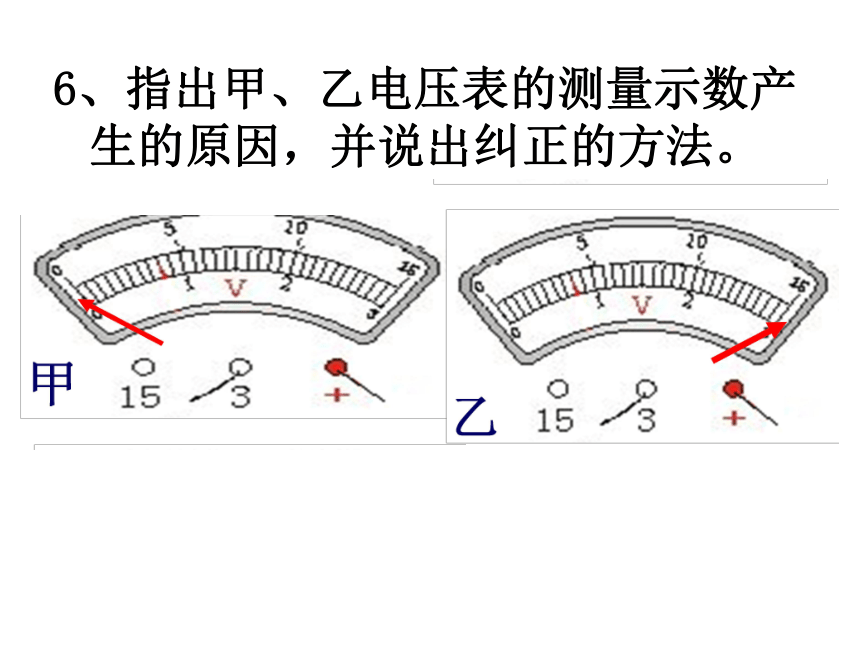

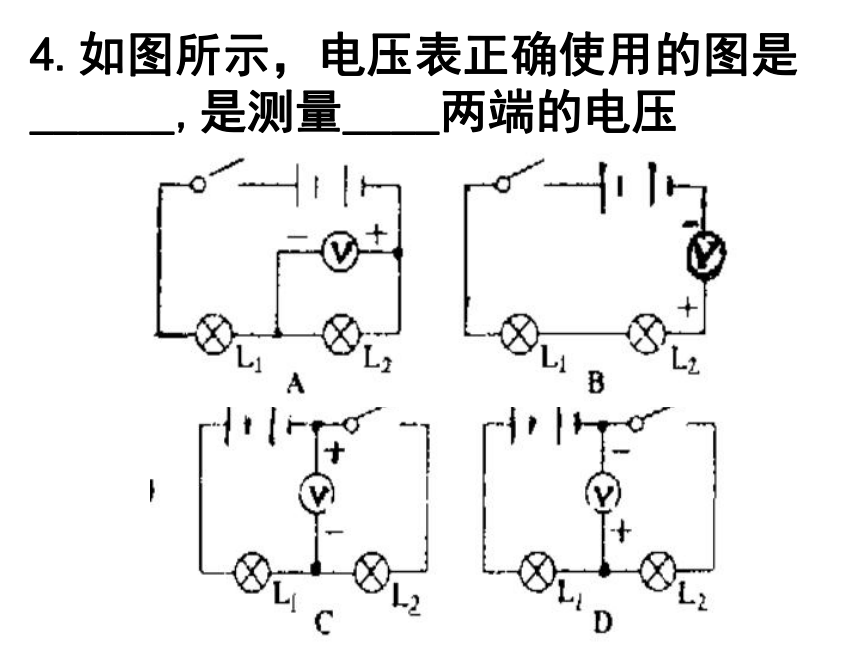

3、电压表要 联在待测电路的两端，而且要让电流从 流入。4.如图所示，电压表正确使用的图是______,是测量____两端的电压5、说出A、B中用电压表测灯泡电压不恰当的地方。6、指出甲、乙电压表的测量示数产生的原因，并说出纠正的方法。某同学想验证Ｕ总＝Ｕ１＋Ｕ２．那他只要再测出＿＿两端电压即可，仔细观察电路图后，他决定将Ｖ１左边的导线改接到Ｌ２的右端，你觉得可行吗？为什么？7如图，说出两块电表Ｖ１测＿＿的电压Ｖ测＿＿的电压．能力提高(实验部分)L1L2VV1识别电表所测的电路两图区别识别电压表所测的电路二 利用规律读数(指针如图所示)VV1L1两端电压=____
L2两端电压=____
总电压=_____ 如图所示电路中，电压表Ｖ１的读数为3V，电压表Ｖ的读数为4V，电压表Ｖ２的读数是___________V。 识别电表所测电路，并画出电路图+-V1V3V2按照电路图要求连接实物L2L1L1L2+闭合开关后,灯___(亮,或不亮),电压表___(有或无)示数电压表所在位置相当于开路,
电路中电流极弱,灯不亮V电流表___(有或无)示数认识本质如图V闭合开关后会怎样?记牢正常工作电路中
电流表串联电压表并联如图所示电路中，甲、乙是两只电表。闭合开关S后，两灯泡都能发光，则甲是____表，乙是____表
