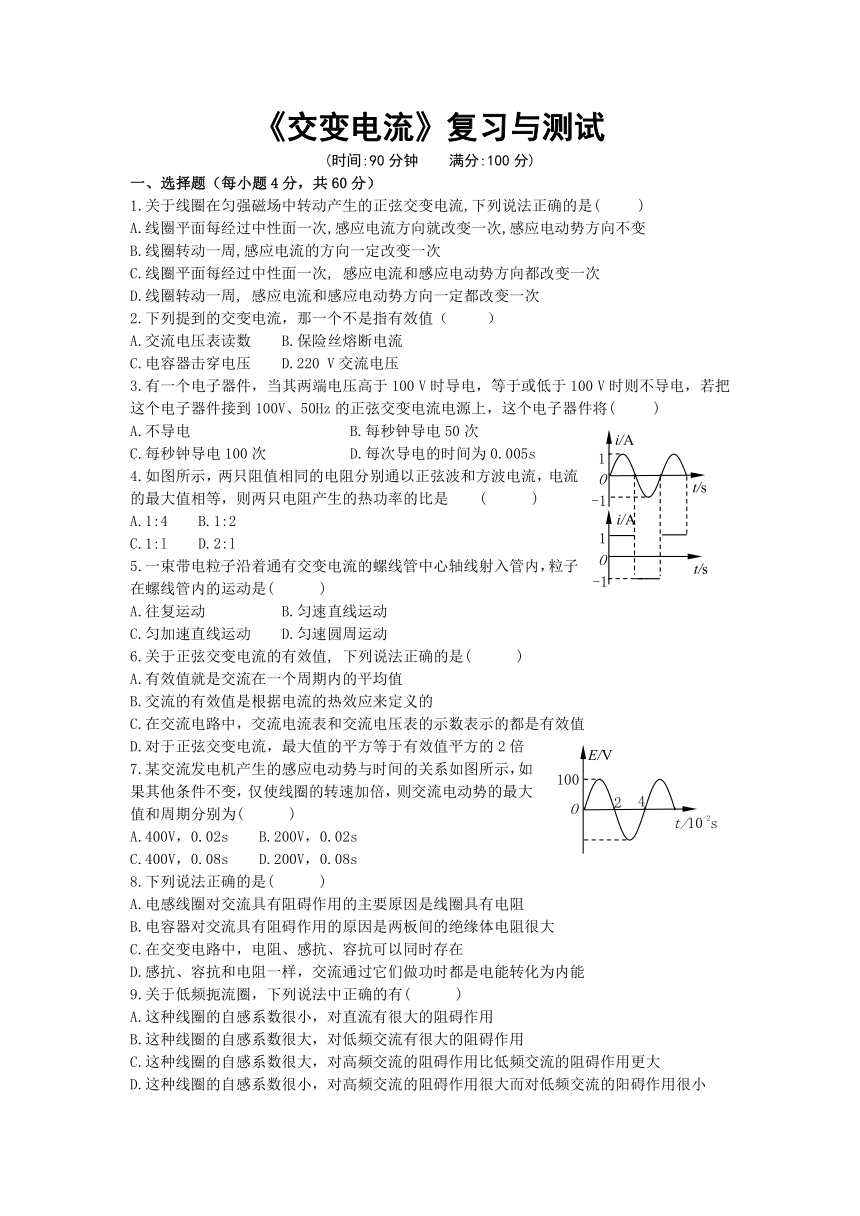

《交变电流》复习与测试
(时间:90分钟 满分:100分)
一、选择题（每小题4分，共60分）
1.关于线圈在匀强磁场中转动产生的正弦交变电流,下列说法正确的是( )
A.线圈平面每经过中性面一次,感应电流方向就改变一次,感应电动势方向不变
B.线圈转动一周,感应电流的方向一定改变一次
C.线圈平面每经过中性面一次, 感应电流和感应电动势方向都改变一次
D.线圈转动一周, 感应电流和感应电动势方向一定都改变一次
2.下列提到的交变电流，那一个不是指有效值（ ）
A.交流电压表读数 B.保险丝熔断电流
C.电容器击穿电压 D.220 V交流电压
3.有一个电子器件，当其两端电压高于100 V时导电，等于或低于100 V时则不导电，若把这个电子器件接到100V、50Hz的正弦交变电流电源上，这个电子器件将( )
A.不导电 B.每秒钟导电50次
C.每秒钟导电100次 D.每次导电的时间为0.005s
4.如图所示，两只阻值相同的电阻分别通以正弦波和方波电流，电流的最大值相等，则两只电阻产生的热功率的比是 ( )
A.1:4 B.1:2
C.1:l D.2:l
5.一束带电粒子沿着通有交变电流的螺线管中心轴线射入管内，粒子在螺线管内的运动是( )
A.往复运动 B.匀速直线运动
C.匀加速直线运动 D.匀速圆周运动
6.关于正弦交变电流的有效值, 下列说法正确的是( )
A.有效值就是交流在一个周期内的平均值
B.交流的有效值是根据电流的热效应来定义的
C.在交流电路中，交流电流表和交流电压表的示数表示的都是有效值
D.对于正弦交变电流，最大值的平方等于有效值平方的2倍
7.某交流发电机产生的感应电动势与时间的关系如图所示，如果其他条件不变，仅使线圈的转速加倍，则交流电动势的最大值和周期分别为( )
A.400V，0.02s B.200V，0.02s
C.400V，0.08s D.200V，0.08s
8.下列说法正确的是( )
A.电感线圈对交流具有阻碍作用的主要原因是线圈具有电阻
B.电容器对交流具有阻碍作用的原因是两板间的绝缘体电阻很大
C.在交变电路中，电阻、感抗、容抗可以同时存在
D.感抗、容抗和电阻一样，交流通过它们做功时都是电能转化为内能
9.关于低频扼流圈，下列说法中正确的有( )
A.这种线圈的自感系数很小，对直流有很大的阻碍作用
B.这种线圈的自感系数很大，对低频交流有很大的阻碍作用
C.这种线圈的自感系数很大，对高频交流的阻碍作用比低频交流的阻碍作用更大
D.这种线圈的自感系数很小，对高频交流的阻碍作用很大而对低频交流的阳碍作用很小
10.如图所示，一个平行板电容器和一个灯泡串联，接在交流电源上，灯泡正常发光．下列哪几种情况下灯泡变暗( )
A.电容器两极板插入电介质
B.电容器两极板间距离增大
C.电容器两极板间距离减小
D.电容器两极板的正对面积减小
11.关于理想变压器, 下列说法中正确的有( )
A.穿过原、副线圈的交变磁通量相同
B.相对于电源来说，原线圈起着负载的作用;相对于负载来说，副线圈起着电源的作用
C.不能改变直流电压
D.可以改变交流电压，不能改变交流电流
12.在一个正常工作的理想变压器的原、副线圈中，下述哪些物理量在数值上不一定相等 ( )
A.交变电流的频率
B.交变电流的功率
C.交变电流的最大值
D.端电压的有效值
13.下列关于减小远距离输电导线上热损耗的说法中，正确的是( )
A.因为热功率，所以应降低输电电压，增大输电导线电阻，才能减小输电导线上的热损耗
B.因为热功率P=UI，所以应采用低电压，小电流输电，才能减小输电导线上的热损耗
C.因为热功率P=，所以可采用减小输电线电阻或减小输电电流的方法来减小输电导线上的热损耗
D.以上说法均不正确
14.远距离输送交流电都采用高压输电，我国正在研究用比330kV高得多的电压进行输电，采用高压输电的优点是( )
A.可节省输电线的铜材料
B.可根据需要调节交流电的频率
C.可减少输电线上的能量损失
D.可加快输电的速度
15.远距离输送一定功率的交流电，若输电线电阻一定，容抗和感抗可忽略不计，下列哪些说法是正确的( )
A.输电线上损失的电压跟输电电压成正比
B.输电线上损失的功率跟输电电压成反比
C.输电线上损失的功率跟输电电压的平方成反比
D.输电线上损失的功率跟输电线上电压损失的平方成正比
二、填空题（每空2分，共20分）
16. 如图所示，矩形线圈共100匝．若线圈转速为r／s．在转动时穿过线圈的磁通量的最大值是=0.03Wb，那么当线圈平面转至与磁感线平行时感应电动势的大小为 V；当线圈平面与中性面的夹角为时，穿过线圈的磁通量的变化率为 Wb/s．
17. 阻值R=50Ω的电热丝接在电压sin10t(V)的交流电源上，电流表的示数为 A，电热丝两端电压表的示数为 V．如果将一个电容器接在该交流电源上，要使电容器不被击穿所选的电容器能承受的最大电压应不小于 V．
18. 在研究电容对交变电流的阻碍作用实验中。
(1)通过实验可以看到交变电流能够通过电容器，其实自由电荷并未通过极板间的绝缘介质，只是在交变电压的作用下，电容器交替地进行 ，电路中就有电流．
(2)电容对交变电流的阻碍作用的大小用 来表示，电容器的 电容越大，交变电流的 越高，电容器对交变电流的 作用就越小， 也就越小．
三、计算题（共20分）
19.(10分) 如图所示，单匝线圈在匀强磁场中绕轴从图示位置开匀速转动．已知从图示位置转过时，线圈中电动势大小为10V，求：
(1)交变电动势的峰值，
(2)交变电动势的有效值；
(3)设线圈电阻为R=1Ω，角速度ω=100rad／s，求线圈由图示位置转过过程中通过导线截面的电荷量
20.(8分)一台理想变压器，其原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻，如图所示,(1)当原线圈接在44V直流电源上时，电压表和电流表的示数分别为多少？
(2)当原线圈接在220V交流电源上时，电压表和电流表的示数分别为多少？此时输入功率为多少瓦？变压器的效率是多少？
21.(12分)内阻不计的交流发电机通过输电线给远处的用户供电,当用户端只用一盏“220V100W”的白炽灯时，该灯正常发光；当用户端并联此种灯1 0盏时，每只灯实际功率为49W，灯的电阻不变，求：（1）发电机的电动势和输电线的电阻；（2）接10盏时输电线损耗的功率；（3）如果发电机先用匝数比为1:10的升压变压器将电压升高，经过同样的输电线后，再用匝数比为10:1的降压变压器将电压降低后向用户供电，当用户端并联此种灯100盏时，每盏灯的实际功率是多少 此时输电线损耗的功率是多大？
参考答案
一、选择题
1．C 2.C 3.CD 4.B 5.B 6.BCD 7.B 8.C 9.BC 10.BD 11.ABC 12.CD 13.C 14.AC 15.CD
二、填空题
16.60;0.3
17.2;100;100
18.充放电;容抗;频率;阻碍; 容抗
三、计算题
19.解析(1)瞬时电动势表达式,所以EM==V=20V
(2)E有==V
(3)=0.2C
20. 解析(1)电压表和电流表示数均为0
(2) 电压表和电流表示数分别为44V和0.44A;输入功率为19.36W;效率为100％.
21. 解析(1)设发电机的电动势为E,输电线电阻为r.
接一盏灯时灯中电流=A,则:…………①
灯的电阻=484Ω,并联10盏灯时,每盏灯中电流=A,此时灯两端电压为:=154V,则:……………………②
②联立得:,V.
(2)10盏灯并联时输电线损耗的功率为:=245W
(3)如图所示,
V
,,则有:2310=+
解得V,故每盏灯实际功率为100W; 输电线损耗的功率为:P=500W
联系地址:江苏省宿豫中学高中一部 王冠 邮编 223800
