高二物理《13-5光的衍射》(湖南省岳阳市君山区)

课件11张PPT。第五节 光的衍射 第十三章 光

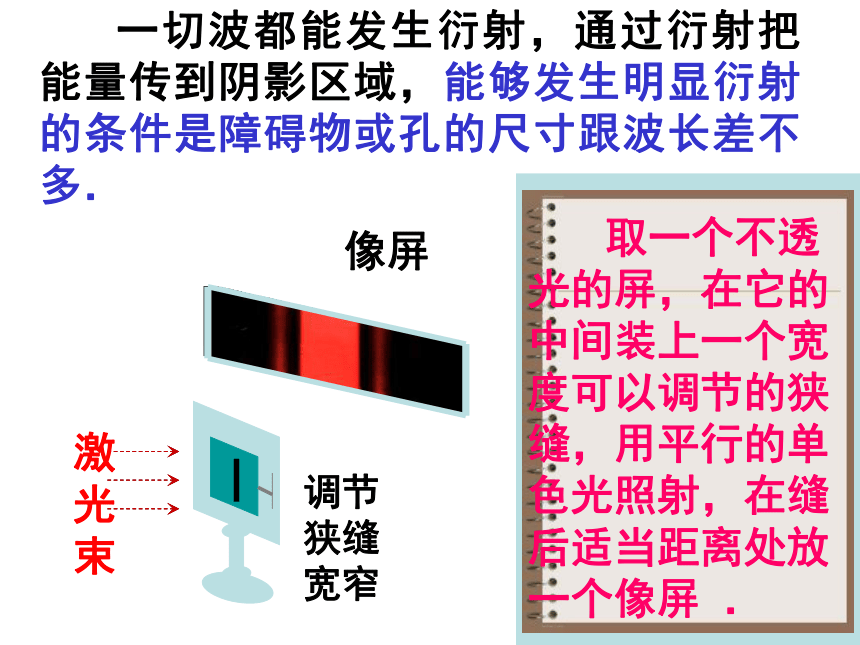

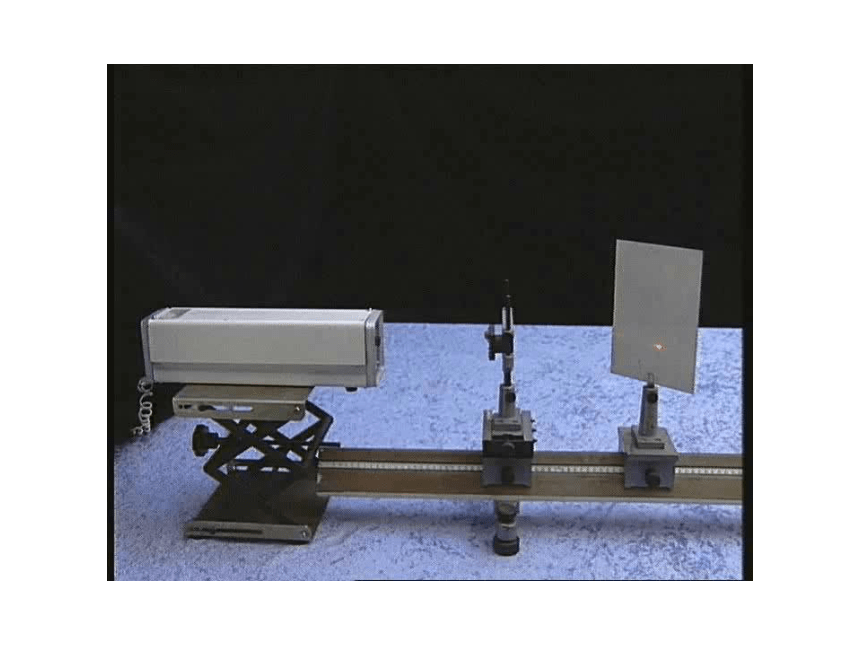

光的干涉现象反映了光的波动性，而波动性的另一特征是波的衍射现象，光是否具有衍射现象呢？如果有衍射现象，为什么在日常生活中我们没有观察到光的衍射现象呢？水波、声波都会发生衍射现象，它们发生衍射的现象特征是什么？一、光的衍射 一切波都能发生衍射，通过衍射把能量传到阴影区域，能够发生明显衍射的条件是障碍物或孔的尺寸跟波长差不多．激光束调节狭缝宽窄像屏单缝衍射条纹的特征1、中央亮纹宽而亮．2、两侧条纹具有对称性，亮纹较窄、较暗．观察下列衍射图样，分析衍射规律： 1、波长一定时，单缝窄的中央条纹宽，各条纹间距大． 2、单缝不变时，光波波长大的（红光）中央亮纹越宽，条纹间隔越大．3、白炽灯的单缝衍射条纹为中央亮条纹为白色，两侧为彩色条纹，且外侧呈红色，内侧为紫色．单缝衍射规律ABS 1、 孔较大时——屏上出现清晰的光斑 2、 孔较小时——屏上出现衍射花样 不只是狭缝和圆孔，各种不同形状的物体都能使光发生衍射，以至使影的轮廓模糊不清，其原因是光通过物体的边缘而发生衍射的结果．历史上曾有一个著名的衍射图样——泊松亮斑．衍射光栅是由许多等宽的狭缝等距离的排列起来形成的光学仪器。可分为透射光栅和反射光栅二、衍射光栅再见
