透镜成像规律

课件11张PPT。　　　探　究

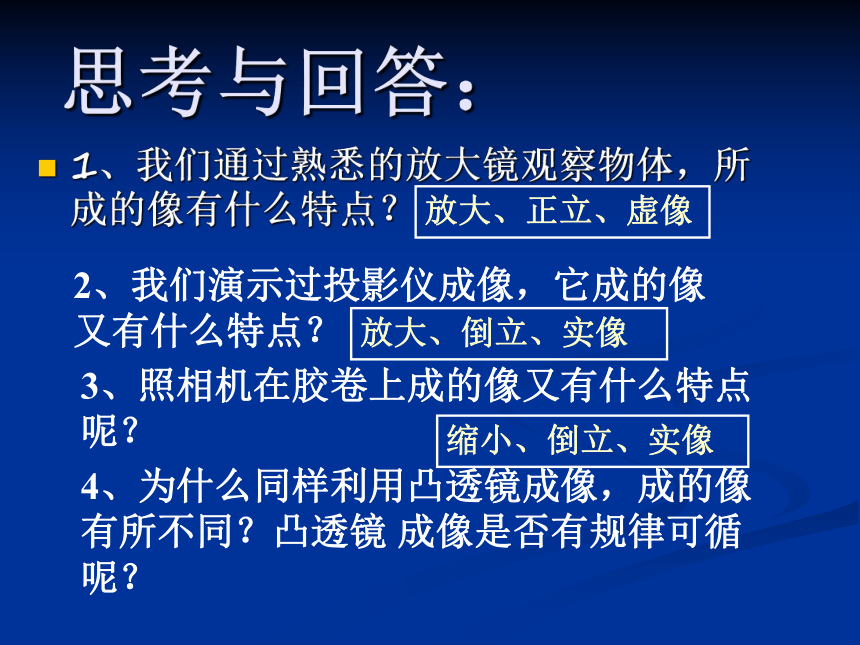

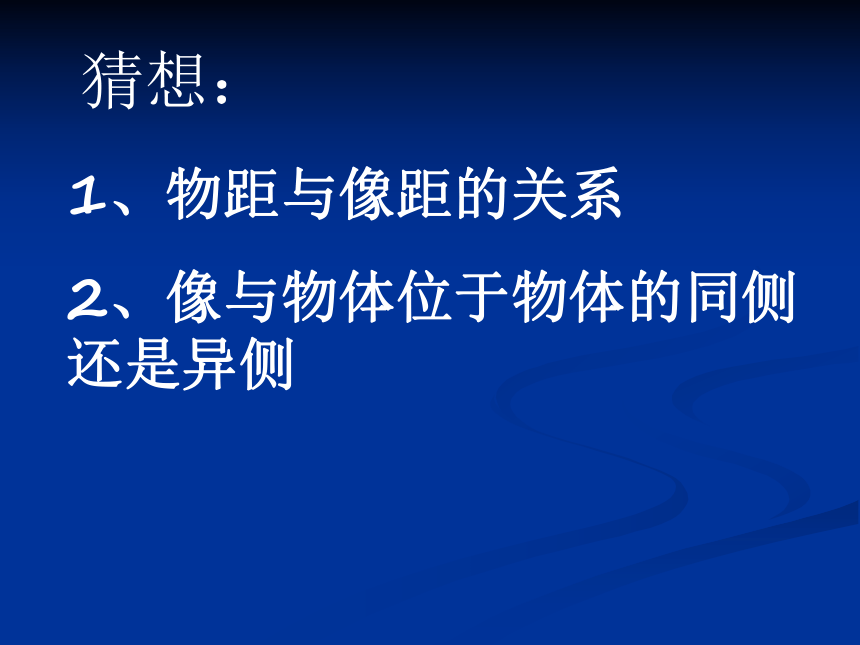

　凸透镜成像规律 思考与回答：1、我们通过熟悉的放大镜观察物体，所成的像有什么特点？2、我们演示过投影仪成像，它成的像又有什么特点？3、照相机在胶卷上成的像又有什么特点呢？4、为什么同样利用凸透镜成像，成的像有所不同？凸透镜 成像是否有规律可循呢？放大、正立、虚像放大、倒立、实像缩小、倒立、实像猜想：1、物距与像距的关系
2、像与物体位于物体的同侧还是异侧

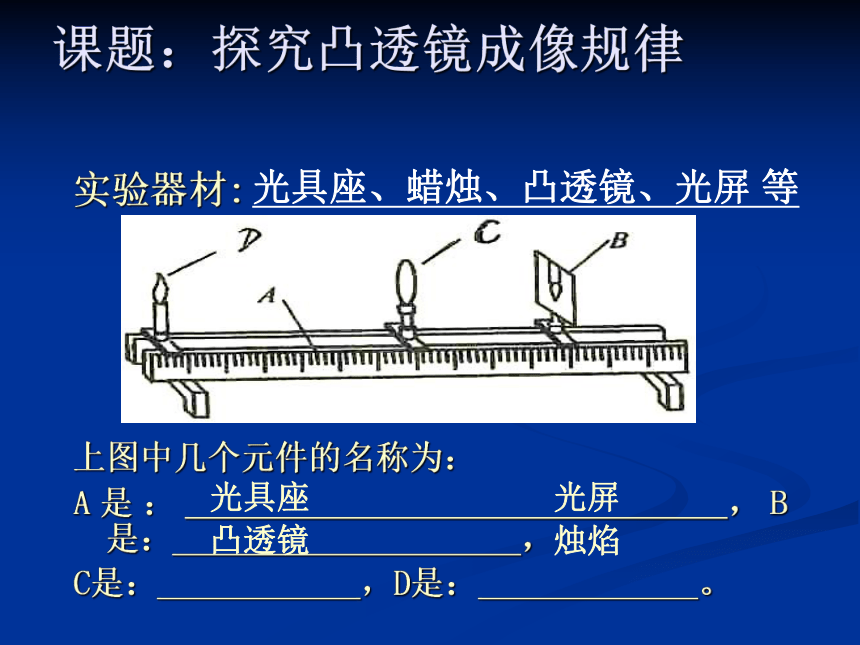

课题：探究凸透镜成像规律
实验器材:
上图中几个元件的名称为：
A是： ，B是： ，
C是： ，D是： 。

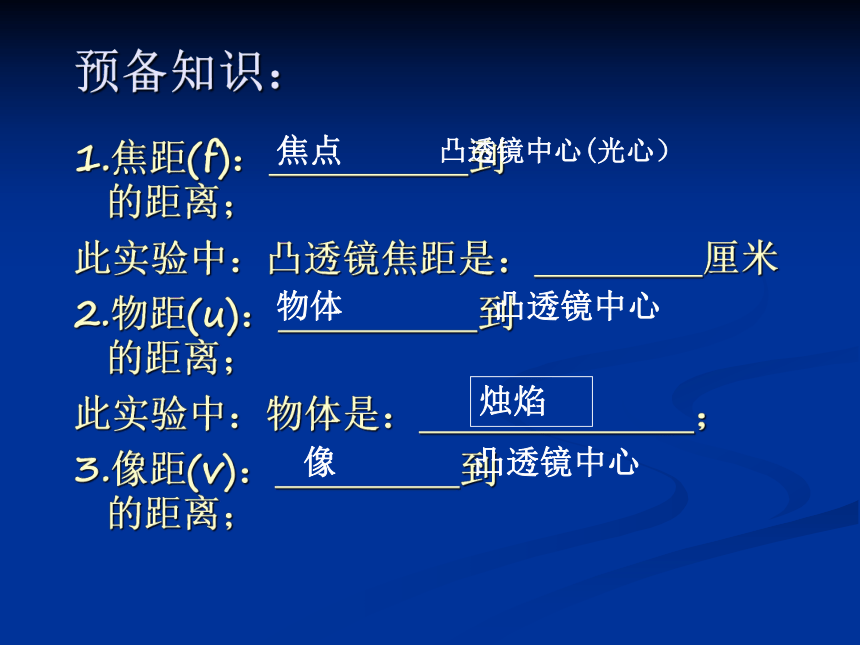

光具座、蜡烛、凸透镜、光屏 等光具座 光屏 凸透镜 烛焰预备知识：1.焦距(f)： 到 的距离；
此实验中：凸透镜焦距是： 厘米
2.物距(u)： 到 的距离；
此实验中：物体是： ；
3.像距(v)： 到 的距离；焦点 凸透镜中心(光心）物体 凸透镜中心烛焰像 凸透镜中心4.虚像：不是由 会聚而成的，
上得不到的像;
5.实像：由 会聚而成的,
它能显示在 上。
实际光线 光屏实际光线光屏实验步骤：1，记下凸透镜的焦距；f＝ 10 厘米
2，在光具座上依次放好蜡烛、凸透镜、光屏。调节凸透镜和光屏的高度使它们的中心与烛焰的中心在同一高度，目的是使烛焰的像成在光屏的中央；
3，移动凸透镜位置，使物距分别为u＞2f；
f＜u＜2f；u＜f 再移动光屏找像，眼睛观察光屏上的像，直到最清晰为止；
4，记下物距、像距和成像情况。
1、凸透镜成像规律实验结论：f2f异 侧倒立.放大实 像不成像同 侧正立.放大虚 像不讨论分析归纳：1、u=f是实像和虚像的分界点。
2、u=2f是像大小的分界点。
3、凸透镜成实像都是倒立的，虚像都是正立的。
4、成实像时物距变小，像距变大，像变大。物距变大，像距变小，像变小。实验问题讨论：　　　在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。
思考与总结：这节课你学到了什么？
