6.3传感器应用二

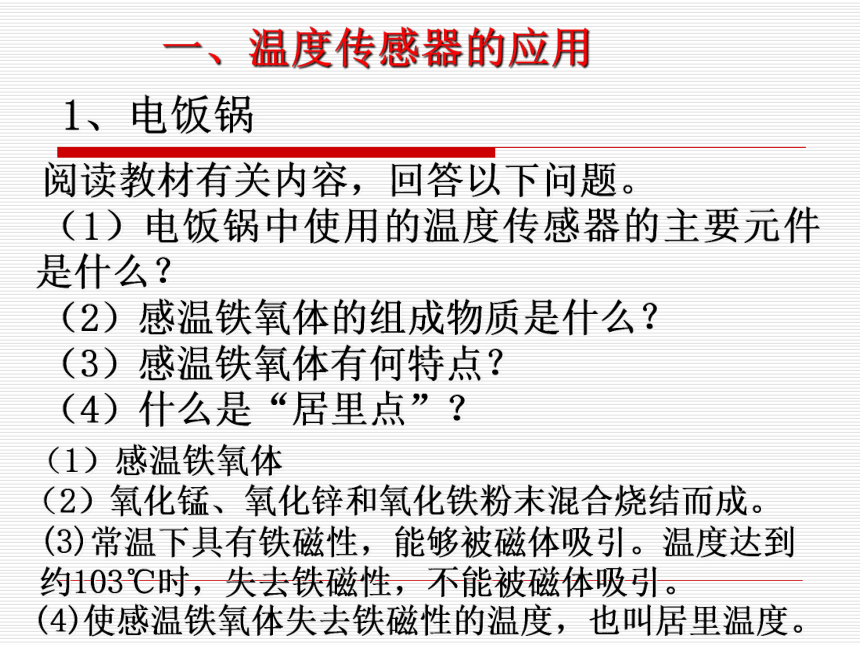

课件12张PPT。第六章　传感器第3节　传感器的应用（二）一、温度传感器的应用1、电饭锅 阅读教材有关内容，回答以下问题。
（1）电饭锅中使用的温度传感器的主要元件是什么？
（2）感温铁氧体的组成物质是什么？
（3）感温铁氧体有何特点？

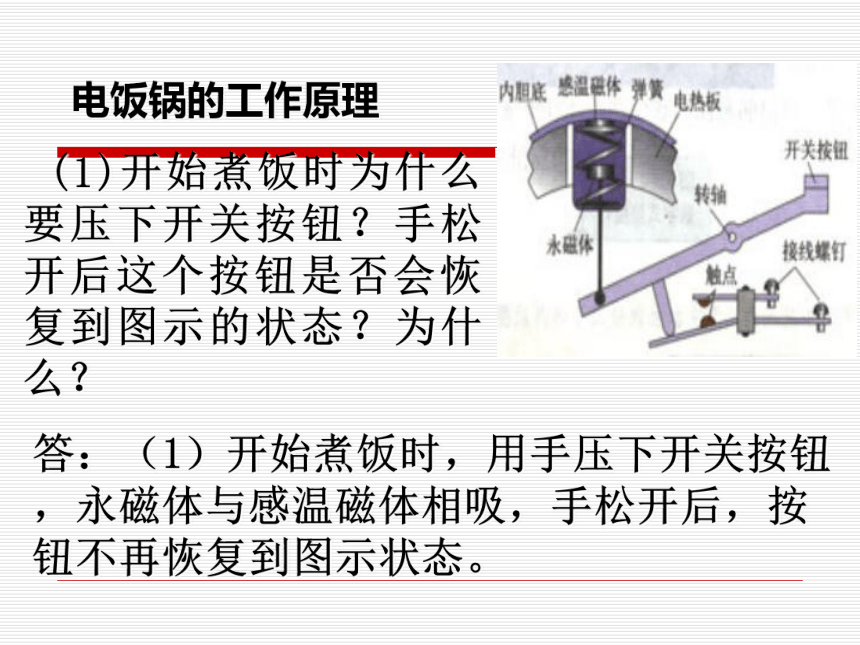

（4）什么是“居里点”？（1）感温铁氧体（2）氧化锰、氧化锌和氧化铁粉末混合烧结而成。(3)常温下具有铁磁性，能够被磁体吸引。温度达到约103℃时，失去铁磁性，不能被磁体吸引。(4)使感温铁氧体失去铁磁性的温度，也叫居里温度。电饭锅的工作原理 (1)开始煮饭时为什么要压下开关按钮？手松开后这个按钮是否会恢复到图示的状态？为什么？

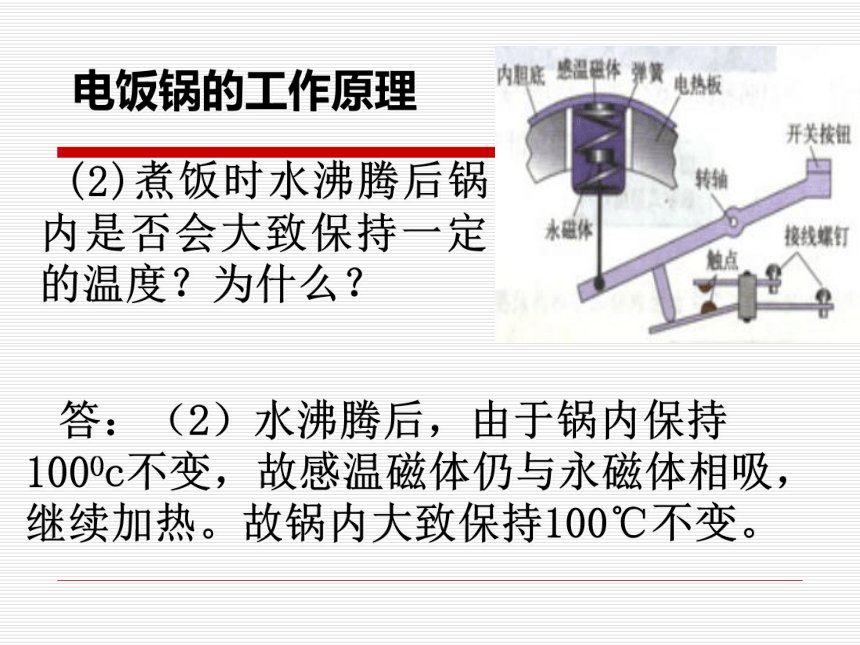

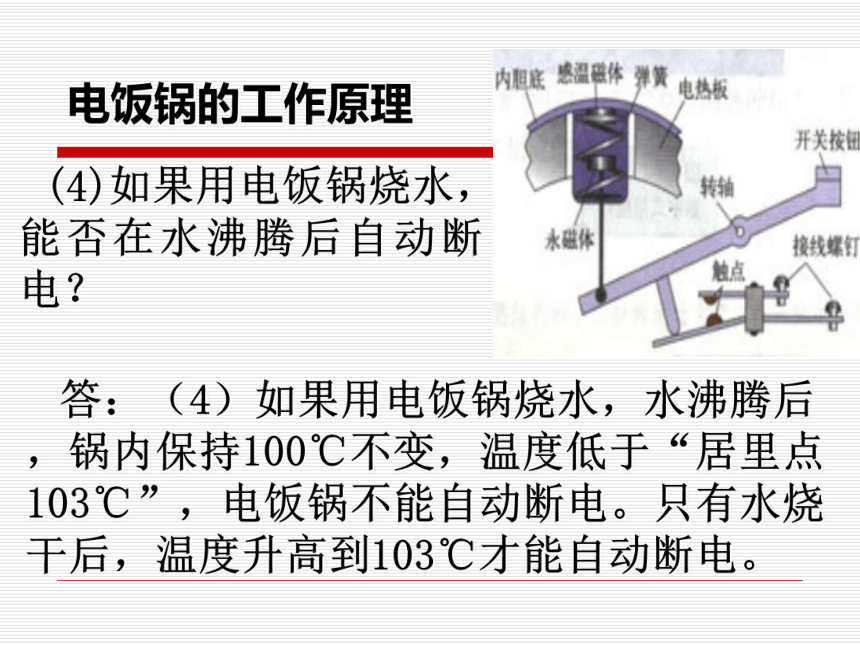

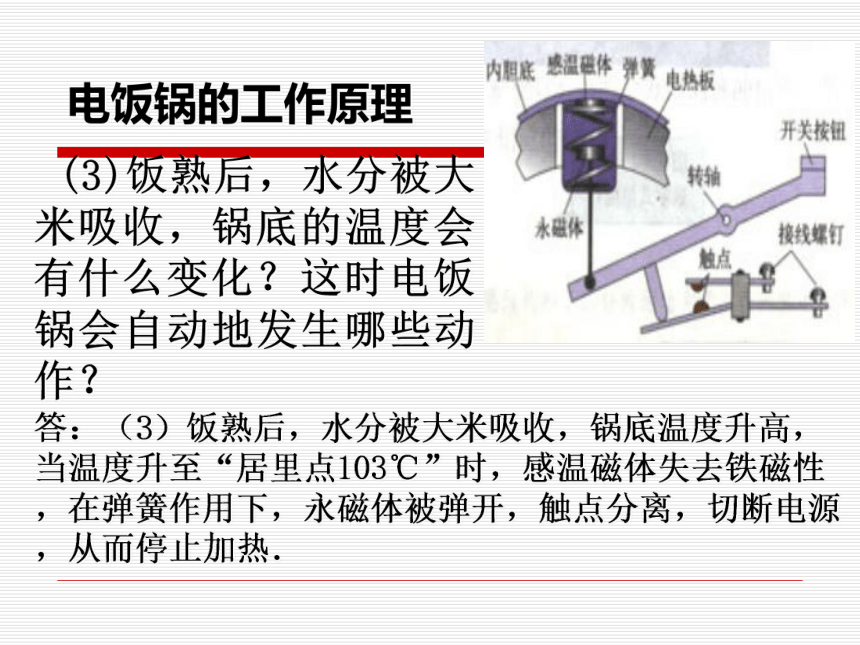

答：（1）开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。电饭锅的工作原理(2)煮饭时水沸腾后锅内是否会大致保持一定的温度？为什么？ 答：（2）水沸腾后，由于锅内保持1000c不变，故感温磁体仍与永磁体相吸，继续加热。故锅内大致保持100℃不变。 电饭锅的工作原理(3)饭熟后，水分被大米吸收，锅底的温度会有什么变化？这时电饭锅会自动地发生哪些动作？答：（3）饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热． 电饭锅的工作原理 (4)如果用电饭锅烧水，能否在水沸腾后自动断电？ 答：（4）如果用电饭锅烧水，水沸腾后，锅内保持100℃不变，温度低于“居里点103℃”，电饭锅不能自动断电。只有水烧干后，温度升高到103℃才能自动断电。2、测温仪 阅读教材第60页，思考并回答有关问题。
（1）温度传感器测温仪有何优点？
（2）常见的测温元件有哪些？答：（1）可以远距离读取温度的数值．因为温度信号变成电信号后可以远距离传输． （2）热敏电阻、金属热电阻、热电偶及红外线敏感元件等． 二、光传感器的应用 1、机械式鼠标器 (1)机械式鼠标器的内部组成是什么？ 答：滚球、滚轴与码盘、红外发射管与红外接收管． 阅读教材第61页，思考并回答有关问题(2)简述机械式鼠标器的工作原理。 答：鼠标器移动时，滚球运动通过轴带动两个码盘转动，红外接收管就收到断续的红外线脉冲，输出相应的电脉冲信号，计算机分别统计x、y两个方向的脉冲信号，红外接收管处理后就使屏幕上的光标产生相应的位移。 2、烟雾散射火灾报警器 简述烟雾散射火灾报警器的工作原理？答：报警器带孔的罩子内装有发光二极管LED、光电三极管和不透明的挡板．平时，光电三极管收不到LED发出的光，呈现高电阻状态．烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小．与传感器连接的电路检测出这种变化，就会发出警报． 阅读教材第61页，思考并回答有关问题问题与练习P63
