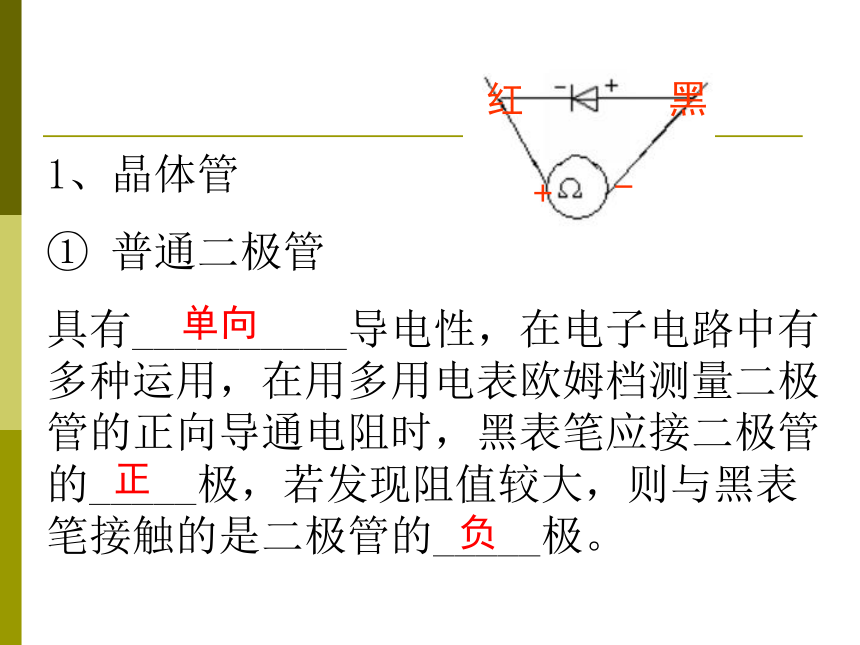

课件10张PPT。第六章 传感器第4节 传感器的应用实验1、晶体管
①?普通二极管
具有__________导电性，在电子电路中有多种运用，在用多用电表欧姆档测量二极管的正向导通电阻时，黑表笔应接二极管的_____极，若发现阻值较大，则与黑表笔接触的是二极管的_____极。 单向正负②发光二极管
除了具有单向导电性外，导电时还能发光，用磷镓或磷砷化镓等半导体材料制成，直接将_____能转化为______能。 电光P66实验：
思考：正向导通电压多少？实验中为何要串一电阻R？正向导通电压大于1.8V

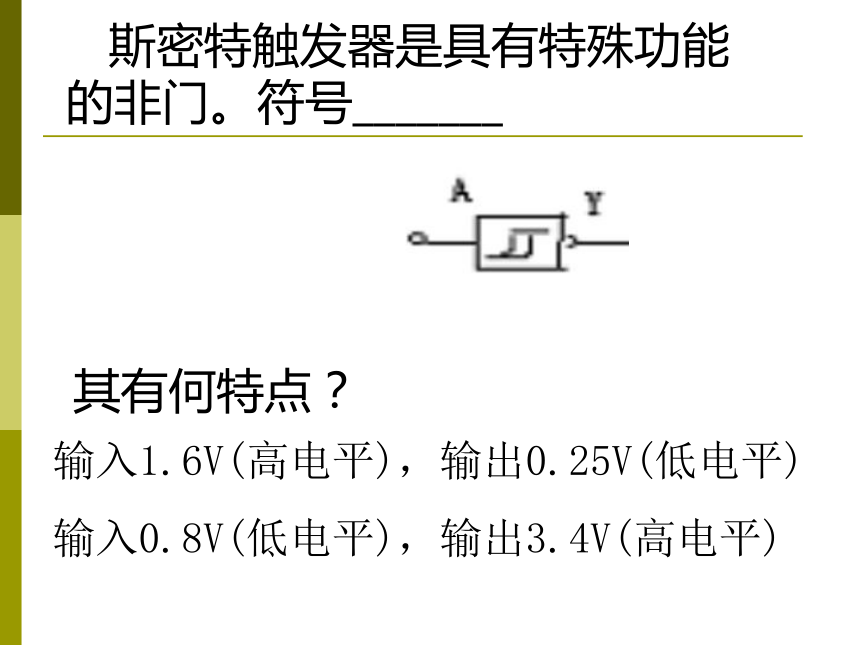

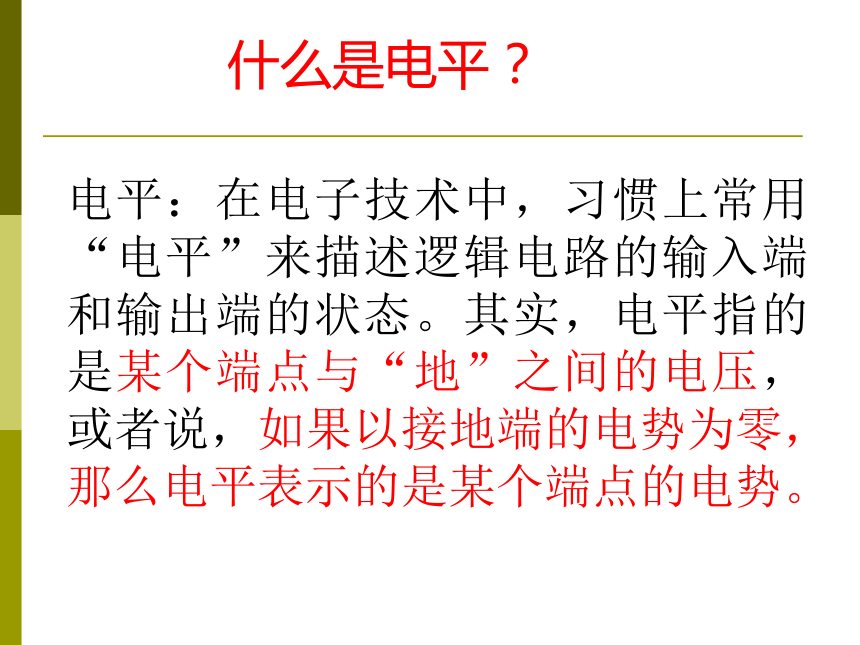

允许通过的电流低于10mA什么是电平？电平：在电子技术中，习惯上常用“电平”来描述逻辑电路的输入端和输出端的状态。其实，电平指的是某个端点与“地”之间的电压，或者说，如果以接地端的电势为零，那么电平表示的是某个端点的电势。 斯密特触发器是具有特殊功能的非门。符号_______ 其有何特点？输入1.6V(高电平)，输出0.25V(低电平)
输入0.8V(低电平)，输出3.4V(高电平)实验1：模仿路灯光控实验 图中LED是路灯，试分析该电路如何做到在天色暗时让路灯自动点亮，而在天明时自动熄灭？ 要想在天更暗时路灯才会亮，应该把R1的阻值调大些还是调小些？为什么？ 在图乙中，用白炽灯模仿路灯，为何要用到继电器？ 由于集成电路允许通过的电流较小，要用白炽灯泡模仿路灯，就要使用继电器来启闭工作电路．J是什么？Ja是什么？ 继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；试分析其工作原理？光照时，RG阻值____，A为_____电平，Y为_____电平，继电器中无电流不工作，灯泡_______（填“亮”或“不亮”），无光或弱光时，RG阻值____，A为_____电平，Y为______电平，继电器有电流，吸引衔铁使触点接触，电路接通，灯泡______（填“亮”或“不亮”）。
较小低高不亮较大高低亮实验2．温度报警器 蜂鸣器两端的直流电压为4~6V时会发声简述工作原理？问题与练习P65
