3.5 奇妙的透镜

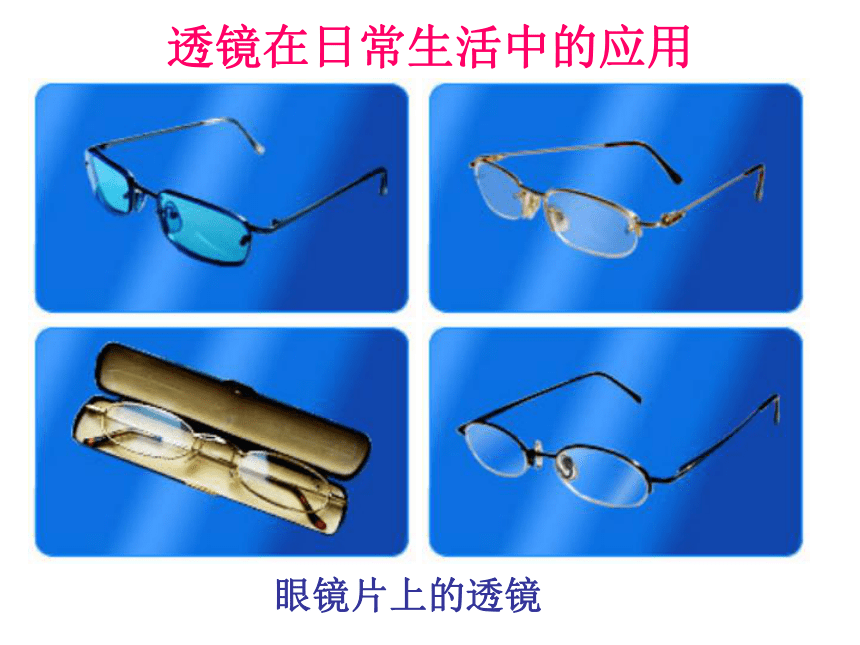

课件29张PPT。邹城市第四中学 3.5 奇妙的透 镜眼镜片上的透镜

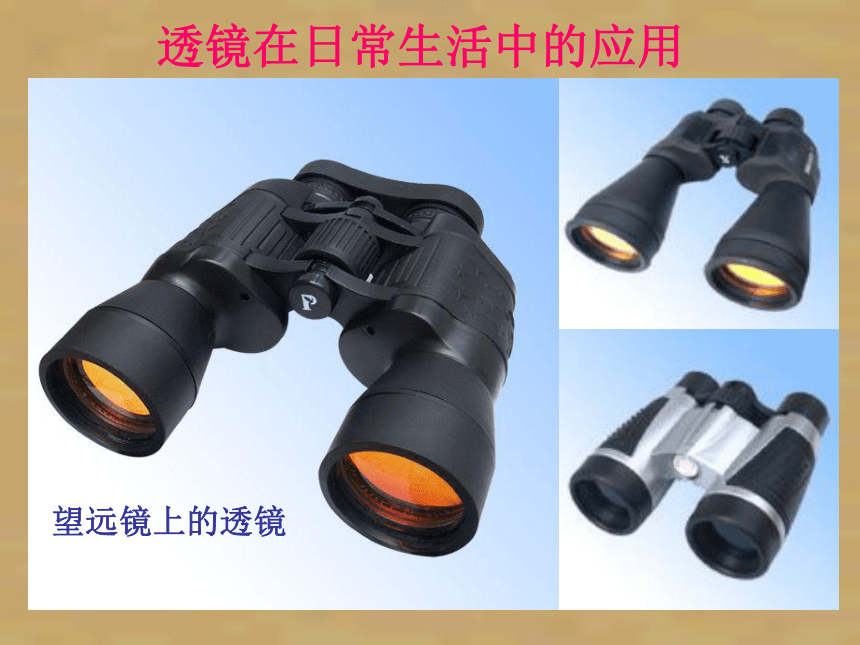

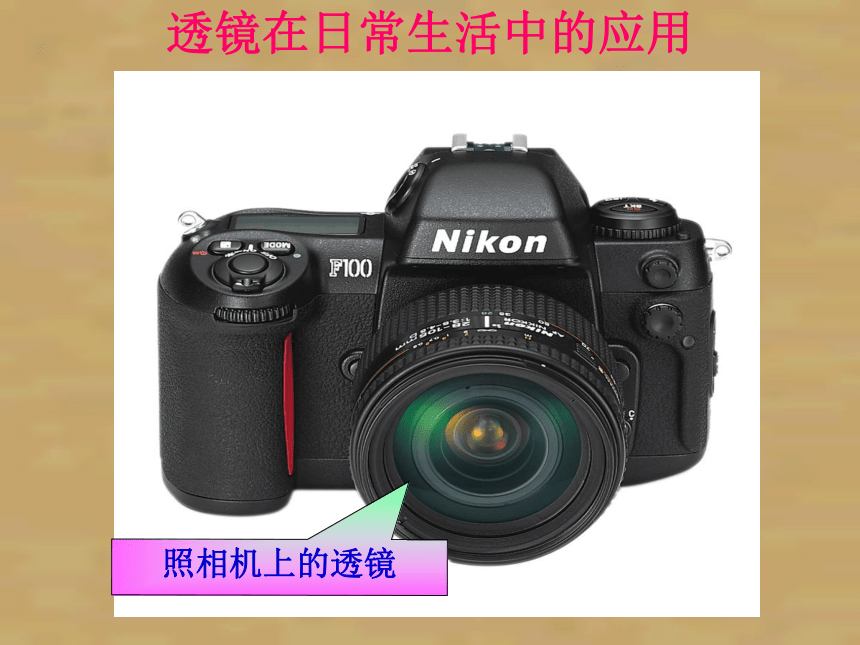

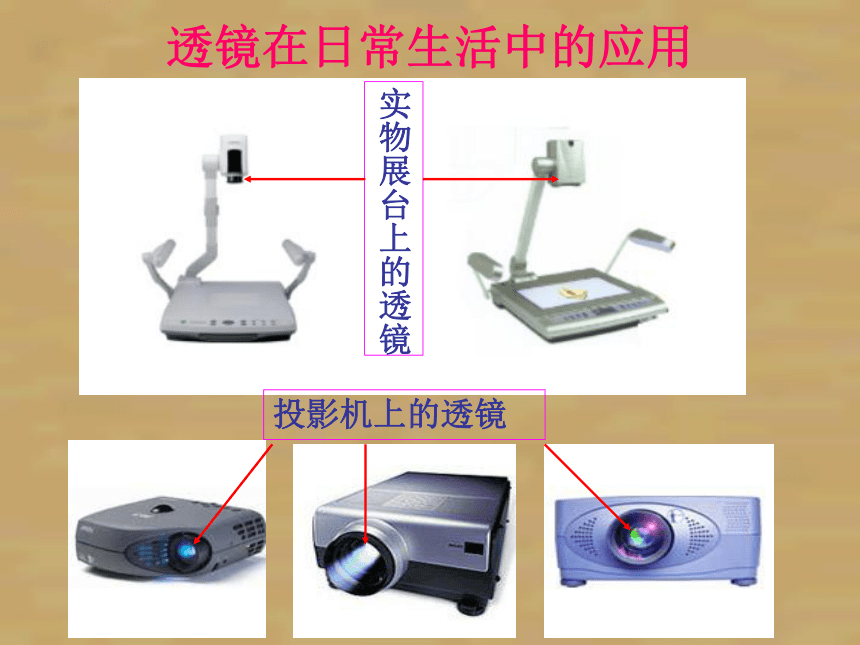

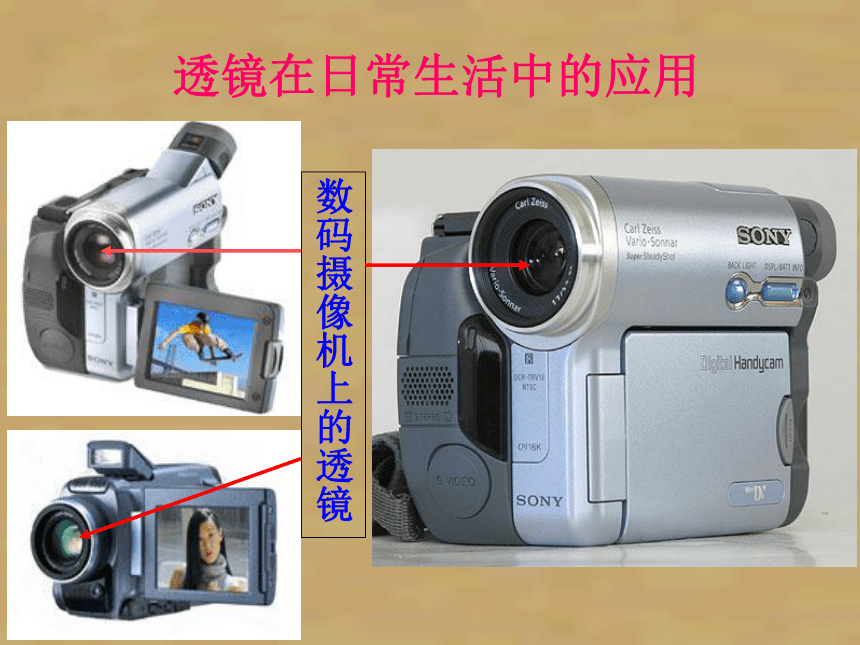

透镜在日常生活中的应用透镜在日常生活中的应用照相机上的透镜透镜在日常生活中的应用数码摄像机上的透镜透镜在日常生活中的应用投影机上的透镜实物展台上的透镜显微镜上的透镜天文望远镜上的透镜 透镜在日常生活中的应用 透镜在日常生活中的应用望远镜上的透镜透镜在日常生活中的应用放大镜上的

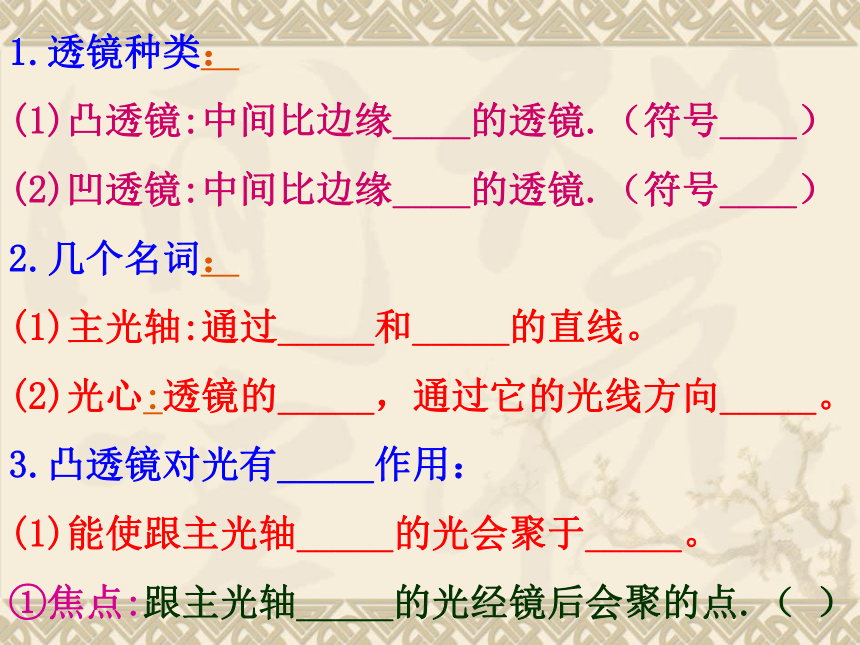

透镜1.透镜种类：
(1)凸透镜:中间比边缘____的透镜.（符号____）
(2)凹透镜:中间比边缘____的透镜.（符号____）
2.几个名词：
(1)主光轴:通过_____和_____的直线。
(2)光心:透镜的_____，通过它的光线方向_____。
3.凸透镜对光有_____作用：
(1)能使跟主光轴_____的光会聚于_____。
①焦点:跟主光轴_____的光经镜后会聚的点.（ ）②焦距：从____到____的距离.（ ）
注：f越短，会聚作用越_ __。
图示：
(2)从焦点发出的光经镜折射后变为_____。
图示：
4.凹透镜对光有_____作用：
(1)能使跟主光轴_____的光折射后变为____光线.
(2)能使对着另侧焦点的光折射后变为____光线.
注：它有两个____焦点。 图示：
《练习》：完成光路图（见P68.2)
5.三条特殊光线：.
图示：
6.找焦点、测焦距：
将凸透镜的一面正对着太阳（手电），拿一张白纸（光屏）在另一测移动，直到纸（屏）上出现一个最___、最___的点（光斑），这个点叫___；再用______测出该点到透镜_____的距离即为焦距。 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类：凸透镜的画法 C1 C2主光轴光心(O)光心:透镜的中心主光轴:通过光心O和球面球心C的直线凹透镜的画法 C2 C1主光轴光心(O)通过透镜光心的光线结论：通过光心的光线传播方向不改变。试猜想光线通过透镜后会有什么现象？1、凸透镜对光线的作用凸透镜对光线起会聚作用，向厚处折射,靠近主光轴,故凸透镜也叫会聚透镜。凸透镜的焦点OFF2、凸透镜有两个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。2、凹透镜对光线的作用凹透镜对光线起发散作用，向厚处折射,远离主光轴因此凹透镜也叫发散透镜。凹透镜对光线的作用 平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫 (F)。F虚焦点FFFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。三条特殊光线 测定凸透镜(远视眼镜)的焦距用冰取火示意图你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳…… 郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里？ 讨 论
公元前2世纪，古人用冰凸透镜向日取火透镜在日常生活中的应用一、透镜的分类：学到了什么？ 二、概念：凸透镜和凹透镜 三、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 学到了什么？1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、三条特殊光线：
