11.1杠杆（第一课时）

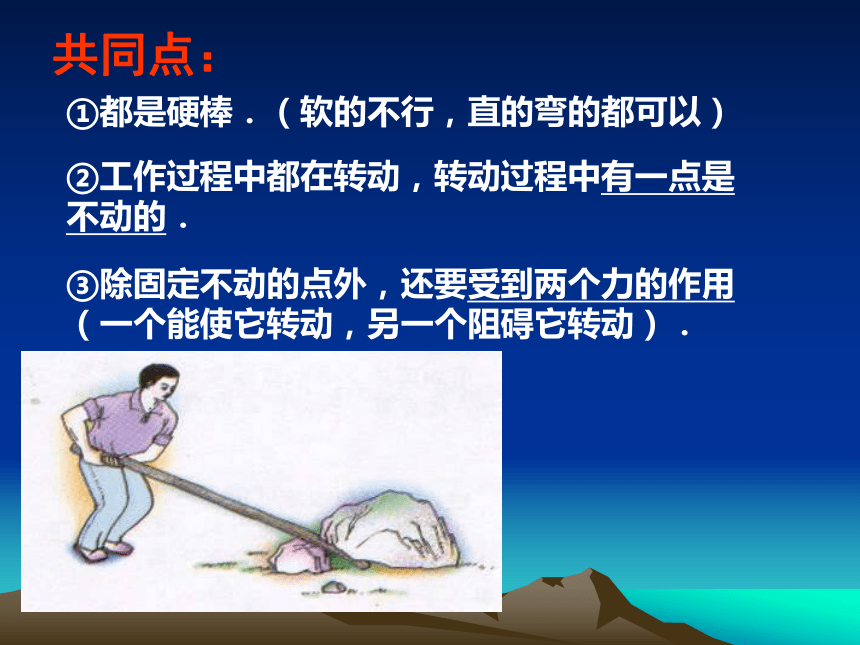

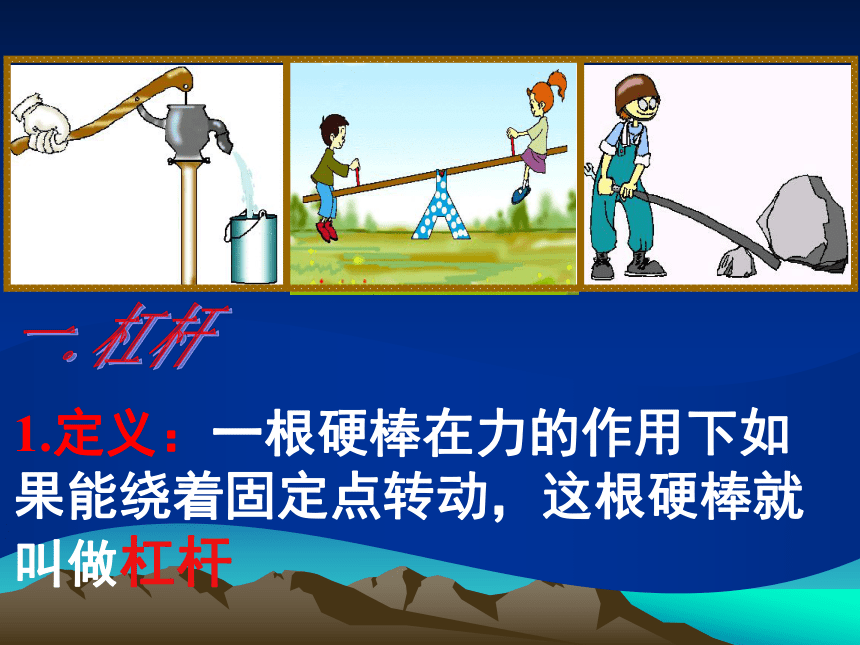

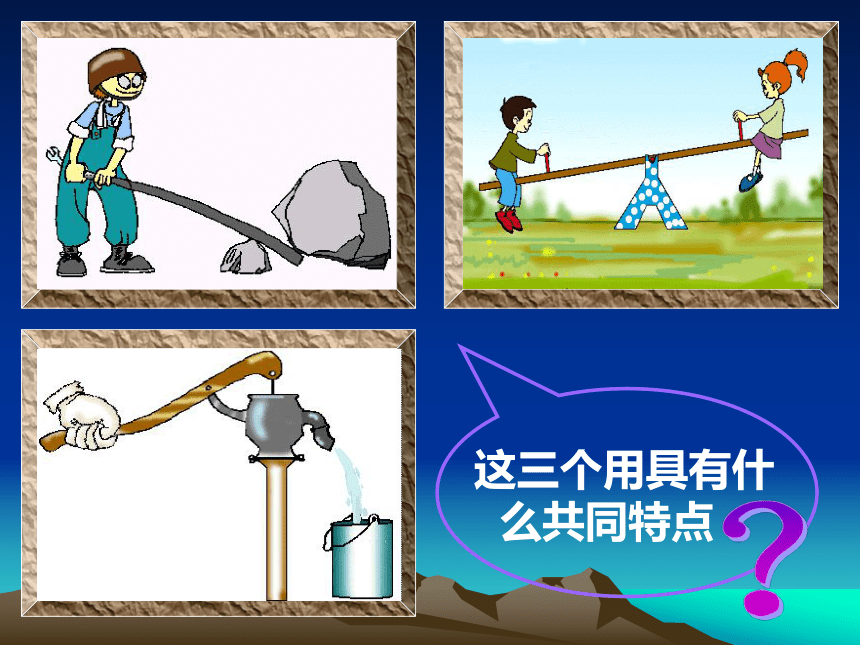

课件20张PPT。第一课时 杠杆认识简单机械 “给我一个支点，我可以撬动整个地球。”——阿基米德思考:假如有一大石头挡道。我们用手搬不动，手边只有一根木棒，你们有没有办法将它搬走呢？？共同点：①都是硬棒．（软的不行，直的弯的都可以）②工作过程中都在转动，转动过程中有一点是不动的．③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）．1.定义：一根硬棒在力的作用下如果能绕着固定点转动，这根硬棒就叫做杠杆一.杠杆一.杠杆 1、定义：2、杠杆的五个要素：一根硬棒，在力的作用下如果能绕着固定点转动，这根硬棒就叫杠杆。L1L22、杠杆的五个要素：支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到阻力作用线的垂直距离(力的作用线：过力的作用点，沿力的方向的直线)2、杠杆的五个要素：这些概念很重要例1：找出下列支点下一张重点1：怎样画杠杆的力臂画杠杆力臂的方法：一找支点 二画线（力的作用线）三定距离（力臂的长）力臂是从支点到力的作用线的垂直距离。重点提示 1.动力、阻力都是杠杆受到的力！
所以:支点、动力作用点、阻力作用点都在____上！
2.正确判断阻力的方向!
3.力臂是指支点到力的作用线的_____距离!杠杆垂直oL1L2.oF2.F1F2L1L2O画出各力和力臂L2L1画出图中各力的力臂（1）找出支点的位置（2）沿动力、阻力的作用方向将力的作用线画出（3）从支点作动力、阻力
作用线的垂线画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL2O想一想
