11.12电路的组成和连接方式 沪粤

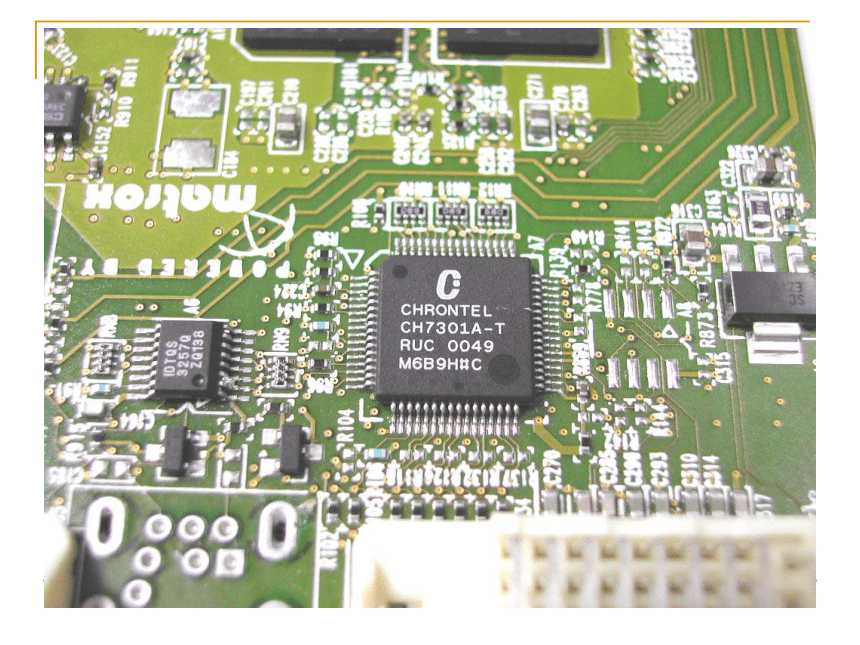

课件16张PPT。11.2 电路的组成和连接方式南昌外国语学校物理组电路是由电源、
开关、用电器和
导线等元件组成

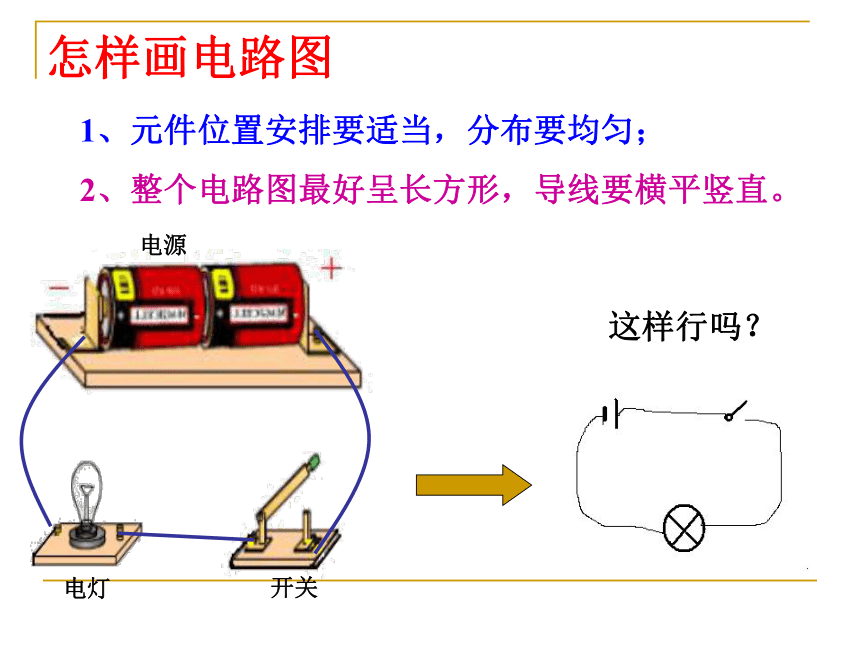

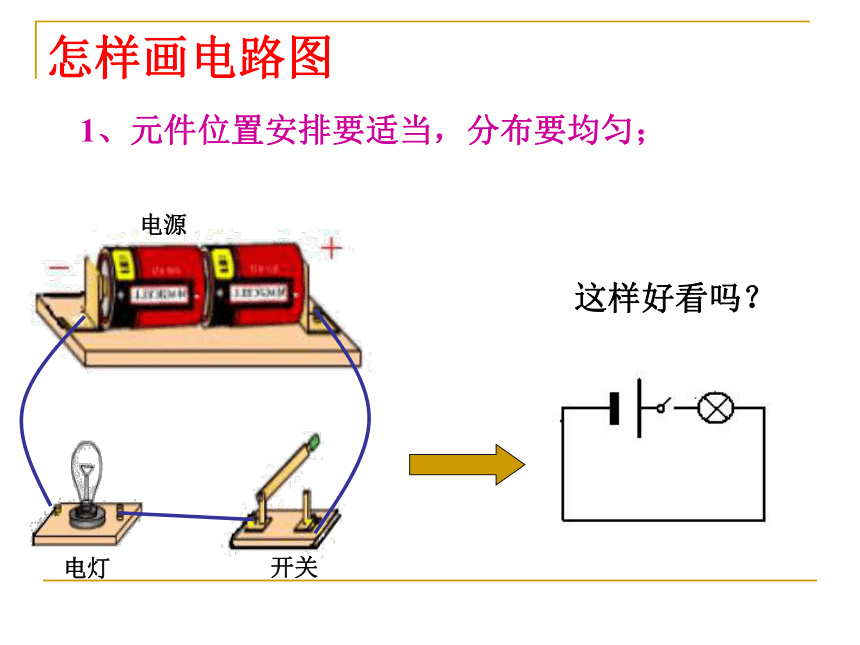

的电流的路径电路的基本组成部分常用的电路元件符号电池(电源)电灯开关交叉不相连接的导线交叉相连接的导线T形连接的导线--------------------------------------------------------------------------------怎样画电路图1、元件位置安排要适当，分布要均匀；这样好看吗？2、整个电路图最好呈长方形，导线要横平竖直。这样行吗？怎样画电路图1、元件位置安排要适当，分布要均匀；3、元件不要画在拐角处。这样正确吗？怎样画电路图2、整个电路图最好呈长方形，导线要横平竖直。1、元件位置安排要适当，分布要均匀；4、按顺序从正极依次画到负极。怎样画电路图3、元件不要画在拐角处。2、整个电路图最好呈长方形，导线要横平竖直。1、元件位置安排要适当，分布要均匀； 通路 （闭合电路）：电路中有电流的电路 开路（断路）：某处断开没有电流的电路 短路：未经过用电器，直接用导线把电源两极连接起来的电路电路的几种连接情况串联电路特征：
1、电流只有唯一一条通路
2、电路某一处断开，全电路开路
3、开关接在任意位置都不影响控制效果
4、各用电器相互影响并联电路的特征：
1、电流有两条或两条以上的通路
2、干路开关能控制电路中所有用电器
3、支路开关只控制各自支路中的用电器
4、各支路独立工作，互相不影响请判断下图中L1与L2的连接方式 请根据实物图画出相应的电路图. 用导线连接下列实物图，要求两节电池串联起来作为该电路的电源；开关S1控制灯泡A的亮熄；开关S2控制灯泡B的亮熄
连接好实物图后画出相应的电路图Ｓ1Ｓ2芳芳想用开关S控制两盏灯，应将线端M接在图中　　点；媛媛想用开关S只控制灯L2，则应将线端M接在图中　　点. 下图是几位同学画出的三个小灯泡连接的电路图
你认为三个小灯泡属串联接法的是
