电路

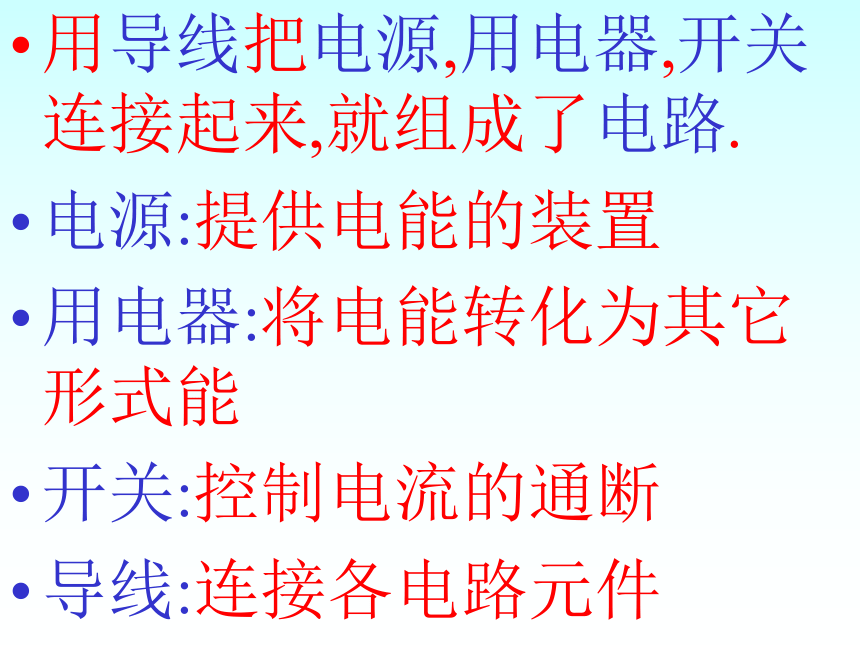

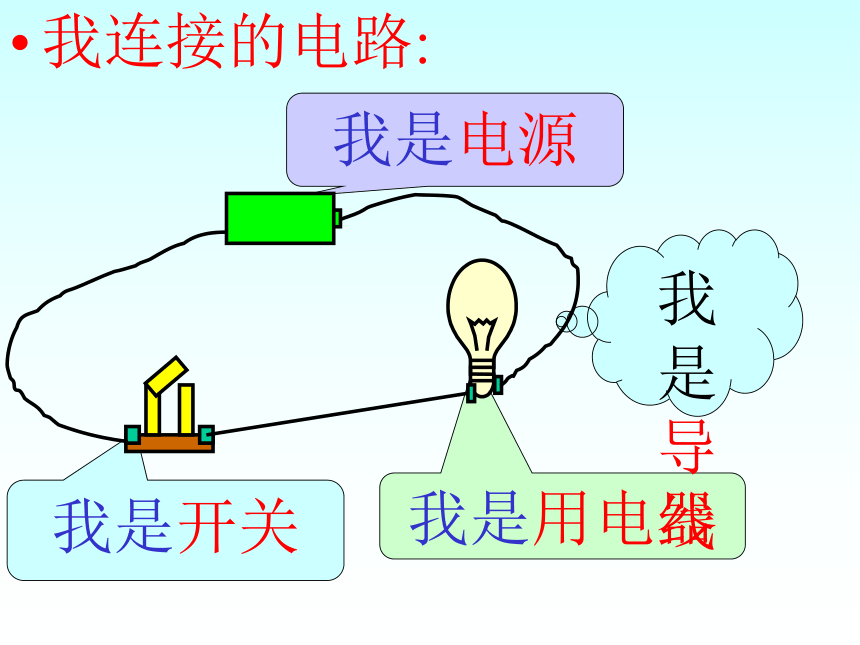

课件13张PPT。电路我连接的电路:用导线把电源,用电器,开关连接起来,就组成了电路.
电源:提供电能的装置
用电器:将电能转化为其它形式能
开关:控制电流的通断
导线:连接各电路元件通路,开路,短路

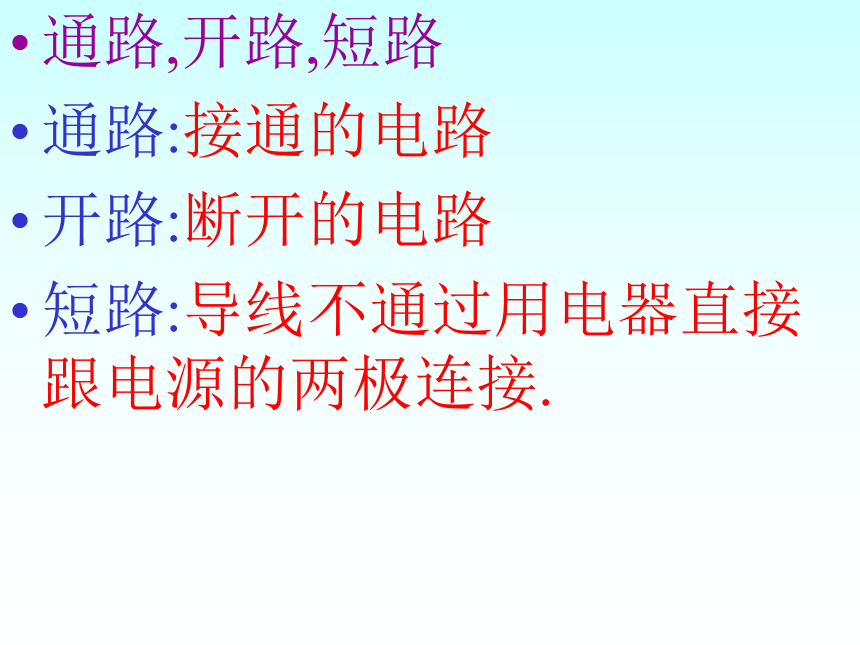

通路:接通的电路
开路:断开的电路
短路:导线不通过用电器直接跟电源的两极连接.短路:短路是绝对不允许发生的.常见的电路符号:
画电路图的要点:
1.要用矩形线框来描述,各电路元件的摆放应均匀.
2.电路元件一般不允许画在电路图的拐角处.
3.注意开关的开闭状态.
4.一般从电源画起,依次连接各电路元件.门铃电路图:迁移发展:
请你设计一个由一个开关控制两个小灯泡的电路,画出电路图.迁移发展:
2.如下表,列出了使用白炽灯的常见故障与检修方法,它们都可以概括成一个:
