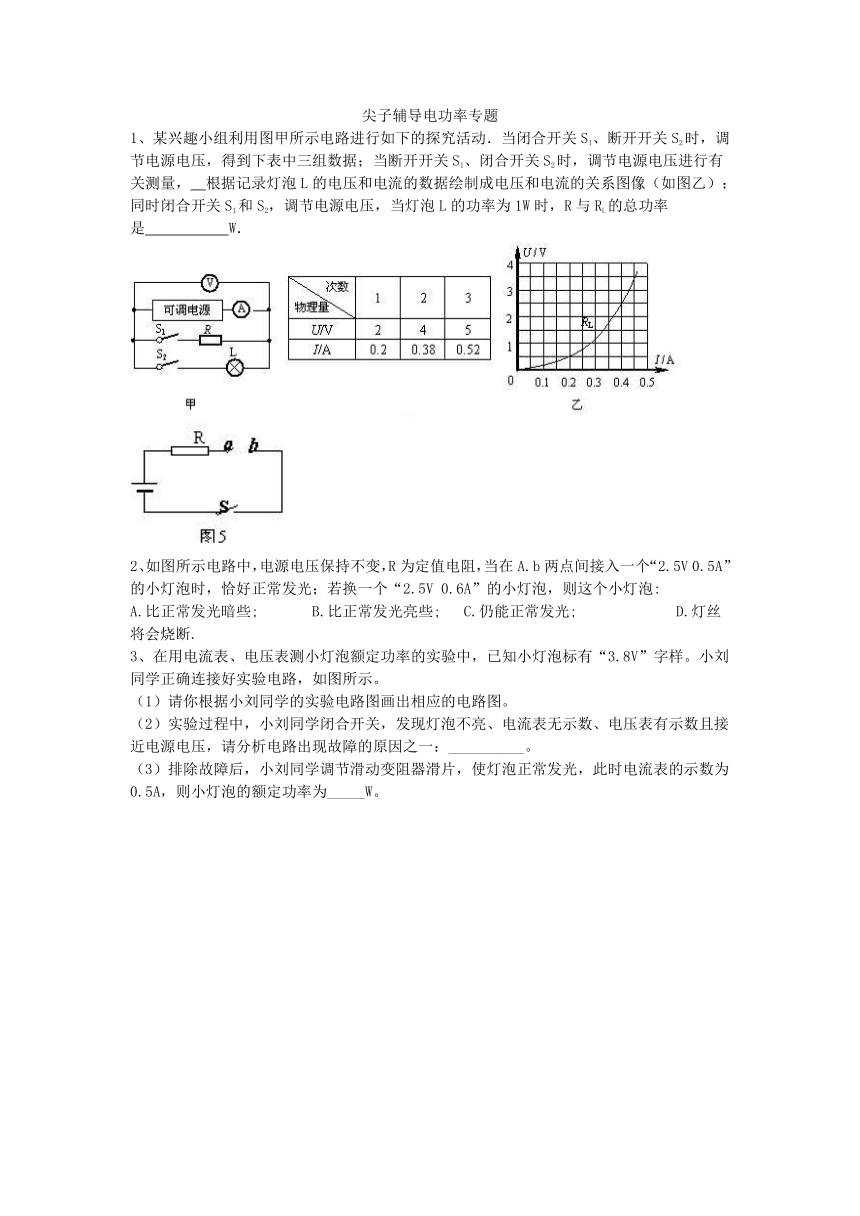

尖子辅导电功率专题
1、某兴趣小组利用图甲所示电路进行如下的探究活动．当闭合开关S1、断开开关S2时，调节电源电压，得到下表中三组数据；当断开开关S1、闭合开关S2时，调节电源电压进行有关测量， 根据记录灯泡L的电压和电流的数据绘制成电压和电流的关系图像（如图乙）；同时闭合开关S1和S2，调节电源电压，当灯泡L的功率为1W时，R与RL的总功率是 W．
2、如图所示电路中，电源电压保持不变，R为定值电阻，当在A.b两点间接入一个“2.5V 0.5A”的小灯泡时，恰好正常发光；若换一个“2.5V 0.6A”的小灯泡，则这个小灯泡:
A.比正常发光暗些; B.比正常发光亮些; C.仍能正常发光; D.灯丝将会烧断.
3、在用电流表、电压表测小灯泡额定功率的实验中，已知小灯泡标有“3.8V”字样。小刘同学正确连接好实验电路，如图所示。
（1）请你根据小刘同学的实验电路图画出相应的电路图。
（2）实验过程中，小刘同学闭合开关，发现灯泡不亮、电流表无示数、电压表有示数且接近电源电压，请分析电路出现故障的原因之一：__________。
（3）排除故障后，小刘同学调节滑动变阻器滑片，使灯泡正常发光，此时电流表的示数为0.5A，则小灯泡的额定功率为_____W。
（4）假若电压表15V量程损坏，3V量程能正常使用，电压电压为6V且稳定不变，仍利用现有器材完成实验，你认为应如何操作？_______。

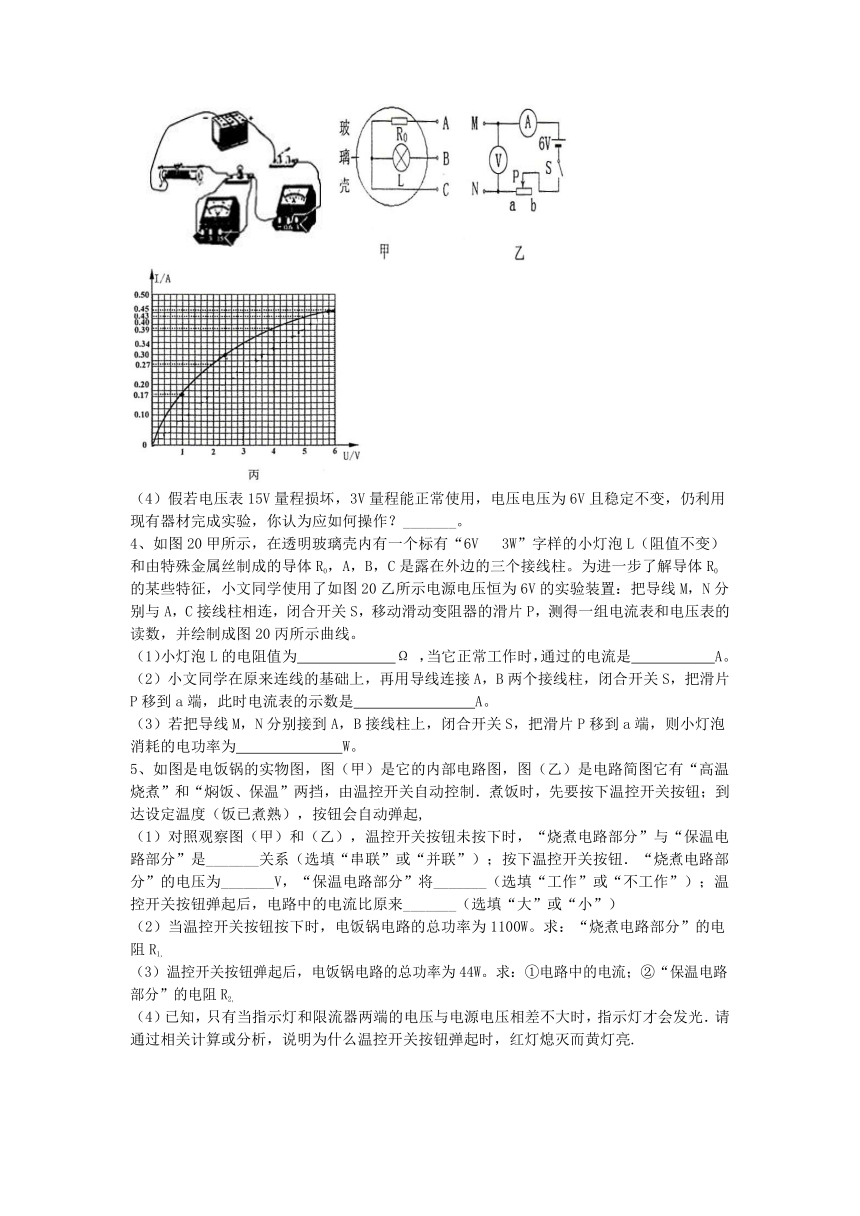

4、如图20甲所示，在透明玻璃壳内有一个标有“6V 3W”字样的小灯泡L（阻值不变）和由特殊金属丝制成的导体R0，A，B，C是露在外边的三个接线柱。为进一步了解导体R0的某些特征，小文同学使用了如图20乙所示电源电压恒为6V的实验装置：把导线M，N分别与A，C接线柱相连，闭合开关S，移动滑动变阻器的滑片P，测得一组电流表和电压表的读数，并绘制成图20丙所示曲线。
（1）小灯泡L的电阻值为 Ω ，当它正常工作时，通过的电流是 A。
（2）小文同学在原来连线的基础上，再用导线连接A，B两个接线柱，闭合开关S，把滑片P移到a端，此时电流表的示数是 A。
（3）若把导线M，N分别接到A，B接线柱上，闭合开关S，把滑片P移到a端，则小灯泡消耗的电功率为 W。
5、如图是电饭锅的实物图，图（甲）是它的内部电路图，图（乙）是电路简图它有“高温烧煮”和“焖饭、保温”两挡，由温控开关自动控制．煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟），按钮会自动弹起,
（1）对照观察图（甲）和（乙），温控开关按钮未按下时，“烧煮电路部分”与“保温电路部分”是_______关系（选填“串联”或“并联”）；按下温控开关按钮．“烧煮电路部分”的电压为_______V，“保温电路部分”将_______（选填“工作”或“不工作”）；温控开关按钮弹起后，电路中的电流比原来_______（选填“大”或“小”）
（2）当温控开关按钮按下时，电饭锅电路的总功率为1100W。求：“烧煮电路部分”的电阻R1,
（3）温控开关按钮弹起后，电饭锅电路的总功率为44W。求：①电路中的电流；②“保温电路部分”的电阻R2,
（4）已知，只有当指示灯和限流器两端的电压与电源电压相差不大时，指示灯才会发光．请通过相关计算或分析，说明为什么温控开关按钮弹起时，红灯熄灭而黄灯亮.
6、如图甲所示电路，电源电压为12V，电阻R1的阻值为20Ω，滑动变阻器R2的最大阻值为100Ω，当开关S闭合时，电流表A的示数为0.2A。求：
（1）电压表V的示数；（2）R2消耗的功率;（3）滑动变阻器的滑片P移到另一位置时，电压表V1的示数如图所示乙所示，求此时滑动变阻器R2接入电路的阻值。
7、某电吹风的简化电路图如图所示，R1、R2是发热电阻丝，M是电动机。开关S1闭合后，S2接l、2时吹冷风，通过电动机的电流为O.1A；S2接2、3时吹温风，R1的阻值为110Ω。S2接3、4时吹热风，电吹风的总功率为1100W。电源电压为220V。试求：
(1)吹冷风时，电动机的功率是多少 (2)吹温风时，通过R1的电流是多少
(3)吹热风时，R2的电阻是多少 (结果保留小数点后两位)
8、如图所示的电路实物连接示意图中，电源两端电压不变，灯电阻不变。滑动变阻器的最大阻值为R1。当滑动变阻器的滑片P在B端，只闭合S2时，电压表V1示数为U1，电流表示数为I1；滑片P在B端，开关都断开时，电压表V2示数为U2，滑动变阻器的功率P1=2W；当滑片在A端，只闭合S1时，灯泡正常发光，电流表的示数为I3。已知U1∶U2=5∶3，I1∶I3=2∶3；电阻R2=9Ω。求：
（1）灯的额定功率PL0；（2）电源电压U ；
（3）电源不发生短路的情况下，通过不同变化，电路消耗的最大功率Pmax。
1、1.625 2、A
3、（1）、（2）、灯泡断路（或灯丝断掉）（3）、1.9
（4）、电路连接时其他部分不变，将电压表并联在滑动变阻器两端即可。实验时，移动滑片至电压表读数为2.2V，并记录电流表的读数
4、
5、串联 220 不 工作 小 当温控开头按下时电路中只有R1工作R1=U2/P=44Ω 0.12A 1056Ω
6、（1）4V; （2）1.6W; （3）100Ω或4Ω.
7、 (1).p′=UI′=220V×O.1A=22W ;
(2).I1=U/R1 =220V/110Ω=2A ;
(3).I=P/U=11OOW／220V=5A ;
I2=I-I1-I′=5A一2A一0.1A=2.9A ;
R2=U/I2=220V／2.9A=75.86Ω .
8、（1）当滑片P在B端，只闭合S2时，电路如图甲所示；当滑片P在B端，且S1、S2都断开时，电路如图乙所示；当滑片P在A端，只闭合S1时，电路如图丙所示。
∵U1=U总 ∴U１/U２＝U总/U２＝5/3 ∴U总/U`1＝5/2＝(R１＋R２＋RＬ) / R1------①
∴P总/ P1＝U总/ U1＝5 / 2 ∴P总＝5P1/2 ＝5 ×２Ｗ/2 ＝5Ｗ
由甲、乙图可知U总一定，则：I1 / I3 ＝2/3 ＝ RL/ (R1＋R2)
∴RＬ/(R１＋R２＋RＬ) ＝ 2/5 ----②
∴由①、②式得：RＬ＝R1＝２R2＝18Ω，∴PＬ＝2 P总/5＝2× 5Ｗ/ 5 ＝2Ｗ
由丙、乙图可知：灯的电阻RL一定， ∵U总/UL＝5/2
∴PL0 /P L＝(U总/ UL)2 ∴PL0＝25P L /4 ＝25×2W / 4 = 12.5W (2) ∵U＝UL0＝√PloRL=√12.5W×18Ω=15V
(3)Pmax=U12/RL=(15V)2/9Ω=25W
