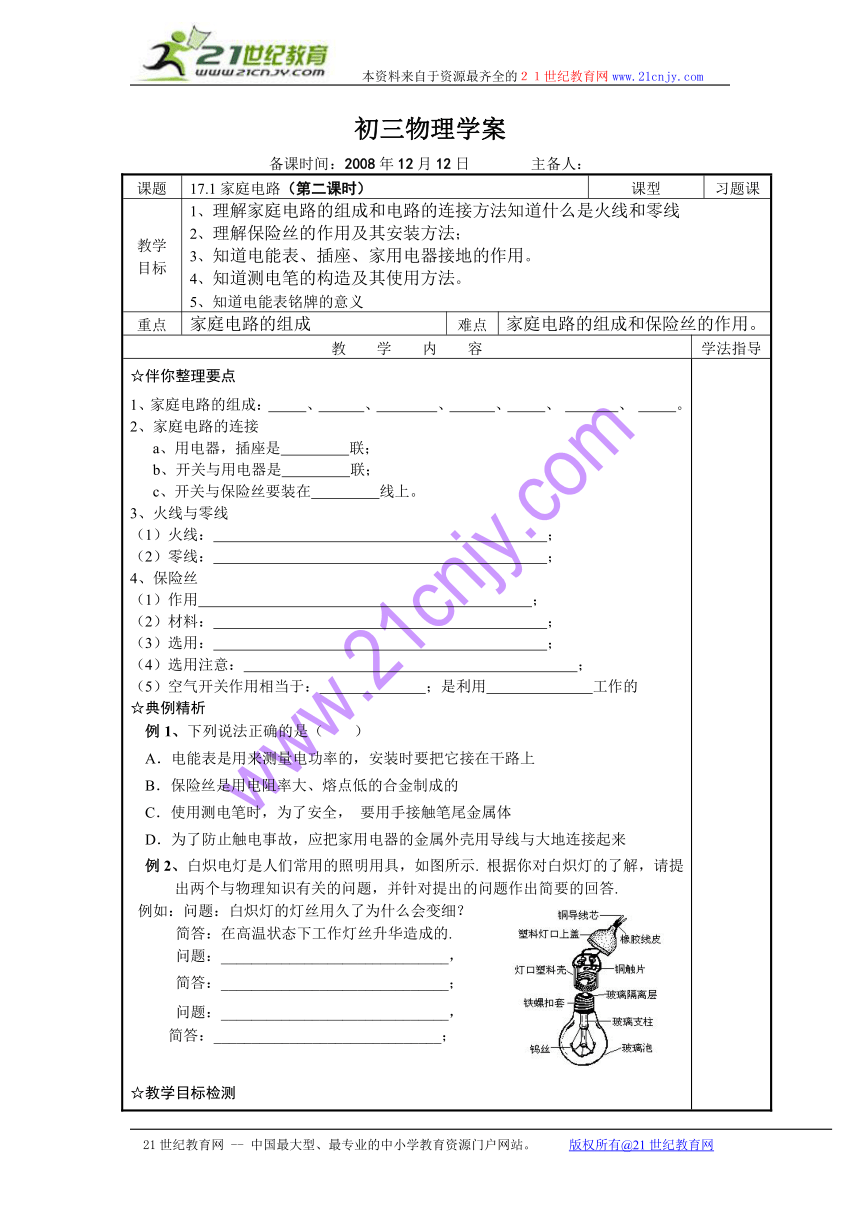

初三物理学案
备课时间：2008年12月12日 主备人：
课题 17.1家庭电路（第二课时） 课型 习题课
教学目标 1、理解家庭电路的组成和电路的连接方法知道什么是火线和零线2、理解保险丝的作用及其安装方法；3、知道电能表、插座、家用电器接地的作用。4、知道测电笔的构造及其使用方法。5、知道电能表铭牌的意义
重点 家庭电路的组成 难点 家庭电路的组成和保险丝的作用。
教 学 内 容 学法指导
☆伴你整理要点1、家庭电路的组成： 、 、 、 、 、 、 。2、家庭电路的连接a、用电器，插座是 联；b、开关与用电器是 联；c、开关与保险丝要装在 线上。3、火线与零线（1）火线： ；（2）零线： ；4、保险丝（1）作用 ；（2）材料： ；（3）选用： ；（4）选用注意： ；（5）空气开关作用相当于： ；是利用 工作的☆典例精析例1、下列说法正确的是（ ） A．电能表是用来测量电功率的，安装时要把它接在干路上B．保险丝是用电阻率大、熔点低的合金制成的C．使用测电笔时，为了安全， 要用手接触笔尾金属体D．为了防止触电事故，应把家用电器的金属外壳用导线与大地连接起来例2、白炽电灯是人们常用的照明用具，如图所示. 根据你对白炽灯的了解，请提出两个与物理知识有关的问题，并针对提出的问题作出简要的回答.例如：问题：白炽灯的灯丝用久了为什么会变细？简答：在高温状态下工作灯丝升华造成的.问题：______________________________， 简答：______________________________；问题：______________________________，简答：______________________________；☆教学目标检测1、在家庭电路中，进户线进入家庭内经过的电器元件的正确排列顺序是： （ ）A、总开关、熔断器、电能表、用电器； B、电能表、总开关、熔断器、用电器； C、电能表、总开关、用电器；熔断器； D、用电器、电能表、总开关、熔断器.2．如图所示电路中，当开关接通时，电灯不发光，若用测电笔在A，B，C，D各点测试，发现在A，B，C三点氖管都发光，在D点氖管不发光，可以判断线路故障是 （ ）A．在AB段导线断路。 B．在BC段导线断路。C．在BC段短路。 D．在CD段断路。 3．小明家的所有家用电器都不工作了，他用测电笔检查时，发现所有的家用电器都不带电，保险丝也没有断，发生此现象不可能是 （　　）　 A、停电了　　　　　　　　　　　　　B、进户火线断了　C、保险丝接线处接触不良　　　　　　D、火线与零线相碰了4．在家庭电路中，电冰箱和电视机应 联，电灯和插座应 联，电灯和控制它的开关应 联。保险丝要 联在电路中，它的作用是________________________。5．选用保险丝时，应该使它的额定电流________或________电路中最大的正常工作电流。6．我国照明电路的电压是________，动力线路的电压是________，_________的电压是安全电压。7、某学校的电能表上标有“220V 25A”，学校里已经安装了40瓦的电灯50盏，60瓦的电灯20盏，想要再装些电灯，至多可以再装 盏40瓦的电灯。8．在家庭电路中， 表用来测量用户消耗的电能．一位同学家里的电能表的读数原来，现在他家里有40瓦电灯4盏，一台“220V、110w”的电冰箱，“220V、70W”的彩色电视机一台，平均每天用电3小时，一个月30天，共消耗________度电，此时电能表的读数为。9、如图所示，关于测电笔的使用方法中正确的是 （ ） A B C D
学后反思 我的收获： 我的不足：
