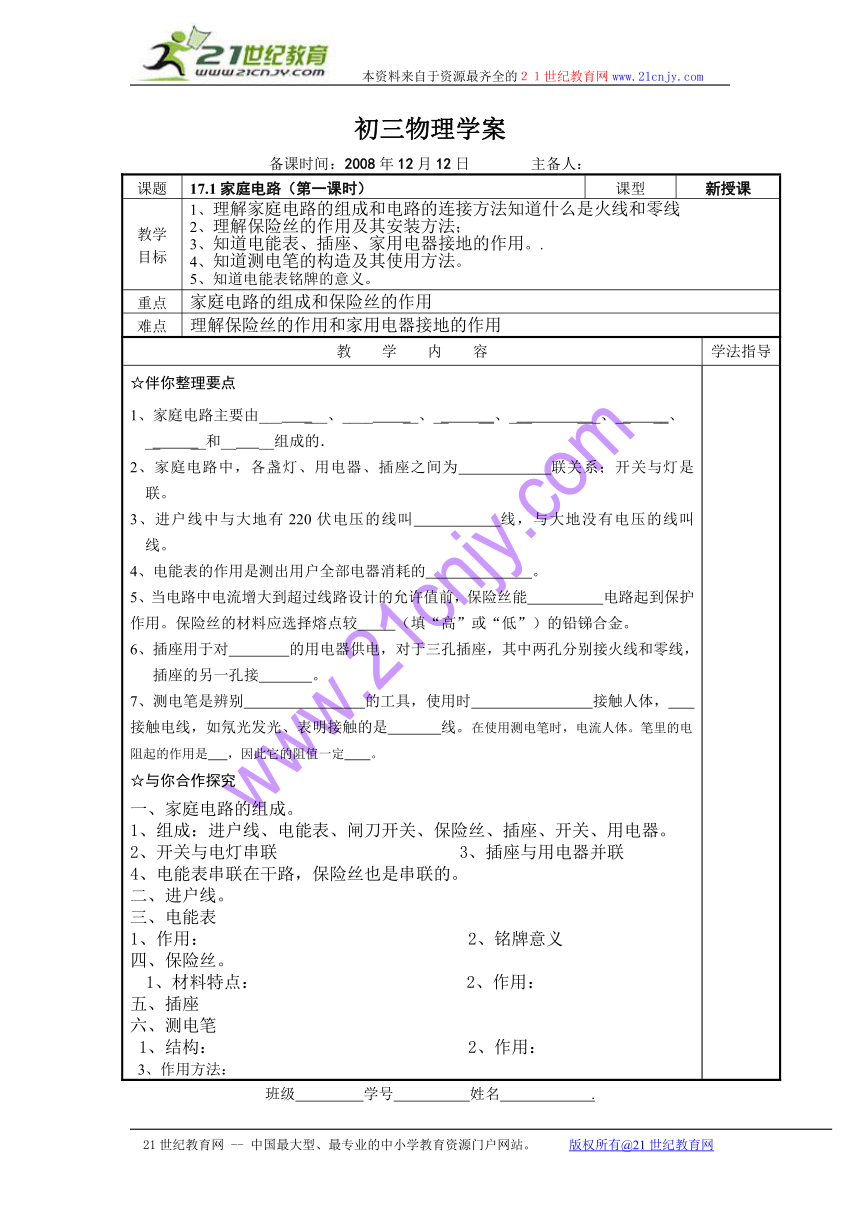

初三物理学案
备课时间：2008年12月12日 主备人：
课题 17.1家庭电路（第一课时） 课型 新授课
教学目标 1、理解家庭电路的组成和电路的连接方法知道什么是火线和零线2、理解保险丝的作用及其安装方法；3、知道电能表、插座、家用电器接地的作用。.4、知道测电笔的构造及其使用方法。5、知道电能表铭牌的意义。
重点 家庭电路的组成和保险丝的作用
难点 理解保险丝的作用和家用电器接地的作用
教 学 内 容 学法指导
☆伴你整理要点1、家庭电路主要由___ ___、____ __、__ __、___ ___、__ __、__ __和__ __组成的． 2、家庭电路中，各盏灯、用电器、插座之间为 联关系；开关与灯是 联。3、进户线中与大地有220伏电压的线叫 线，与大地没有电压的线叫 线。4、电能表的作用是测出用户全部电器消耗的 。5、当电路中电流增大到超过线路设计的允许值前，保险丝能 电路起到保护作用。保险丝的材料应选择熔点较 （填“高”或“低”）的铅锑合金。6、插座用于对 的用电器供电，对于三孔插座，其中两孔分别接火线和零线，插座的另一孔接 。7、测电笔是辨别 的工具，使用时 接触人体， 接触电线，如氖光发光、表明接触的是 线。在使用测电笔时，电流人体。笔里的电阻起的作用是 ，因此它的阻值一定 。☆与你合作探究一、家庭电路的组成。1、组成：进户线、电能表、闸刀开关、保险丝、插座、开关、用电器。2、开关与电灯串联 3、插座与用电器并联4、电能表串联在干路，保险丝也是串联的。二、进户线。三、电能表1、作用： 2、铭牌意义四、保险丝。 1、材料特点： 2、作用：五、插座六、测电笔1、结构： 2、作用：3、作用方法：
班级 学号 姓名 .
☆教学目标检测1、在家庭电路中，从进户线起连接顺序正确的是 （ ）A．闸刀开关、电能表、保险盒、插座 B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座 D．电能表、保险盒、闸刀开关、插座2、由于使用大功率用电器，家中保险丝断了。可以代替原保险丝的是 （ ）A.将比原来保险丝粗一倍的保险丝并在一起使用B.将比原来保险丝稍细的保险丝并在一起使用C.用铁丝接入断保险丝上D.用铜丝接入断保险丝上3、照明电路中某灯不亮了, 用测电笔分别去接触灯的两个接线柱, 氖管都发光, 此灯不亮的原因是： （　　）A、零线断了;　　　B、火线断了;　 　C、灯丝断了; 　　　　　D、短路。4、照明电路中某灯不亮了, 用测电笔分别去接触灯的两个接线柱, 氖管都不发光, 此灯不亮的原因是： （　　）A、零线断了;　　　B、火线断了;　 　C、灯丝断了; 　　　　　D、短路。5、某同学查看记录了自家电能表上月末和本月计数器上的读数分别是1078.2和1138.2那么本月用电是 （ ）A．6×104J B．2.16×105J C．216J D． 2.16×108J 6、任何一个家用电器的通断都 影响其它家用电器，因此家用电器要 联接入电路中，控制电流通断的电键应该和被控制的家用电器 联，起到及 或 电路的作用。7、为了测量用户在一定时间内消耗的电能，在家庭电路 路上应安装 表。8、家庭电路两根电源线，一根叫零线，在正常下，零线和大地之间的电压是 伏特；另一根叫火线，火线和零线之间有 伏特的电压，火线和地之间也有 伏特的电压。9、电度表上标有3000R/kwh，小灯泡正常发光时测得3分钟内电度表转盘转了15转，则小灯泡的功率是多少？这段时间内电流做了多少功？
学后反思 我的收获： 我的不足：
