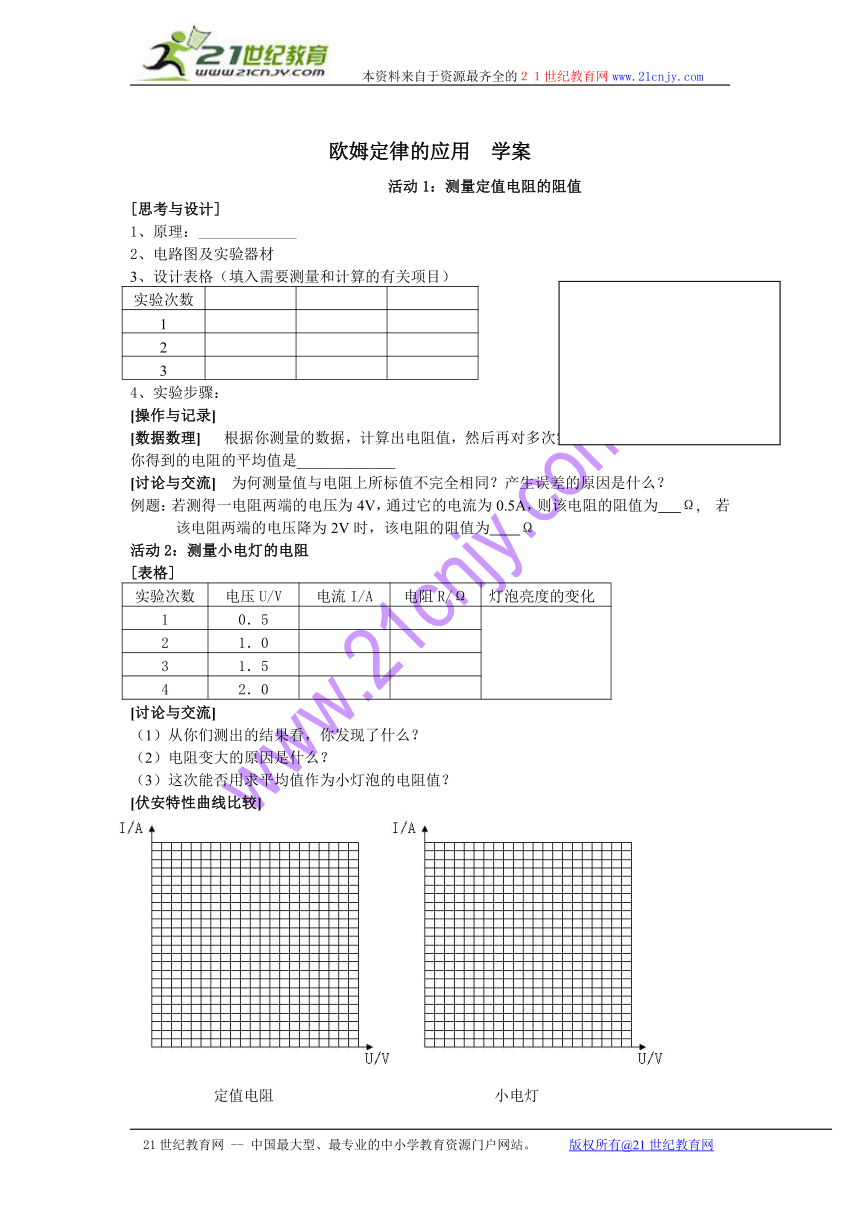

欧姆定律的应用 学案
活动1：测量定值电阻的阻值
[思考与设计]
1、原理：_____________
2、电路图及实验器材
3、设计表格（填入需要测量和计算的有关项目）
实验次数
1
2
3
4、实验步骤：
[操作与记录]
[数据数理] 根据你测量的数据，计算出电阻值，然后再对多次实验的计算结果求平均值，你得到的电阻的平均值是_____________
[讨论与交流] 为何测量值与电阻上所标值不完全相同？产生误差的原因是什么？
例题：若测得一电阻两端的电压为4V，通过它的电流为0.5A，则该电阻的阻值为 Ω, 若该电阻两端的电压降为2V时，该电阻的阻值为 Ω
活动2：测量小电灯的电阻
[表格]
实验次数 电压U/V 电流I/A 电阻R/Ω 灯泡亮度的变化
1 0．5
2 1．0
3 1．5
4 2．0
[讨论与交流]
（1）从你们测出的结果看，你发现了什么？
（2）电阻变大的原因是什么？
（3）这次能否用求平均值作为小灯泡的电阻值？
[伏安特性曲线比较]
定值电阻 小电灯
思考题：
在测量定值电阻的阻值实验中，如果被测电阻的阻值大约是80Ω，选用电压为1。5V的电源和量程是0—0。6A的电流表是否合适？想一想，为什么？
