九年级物理全册第十一章简单电路章节测试（新版）北师大版

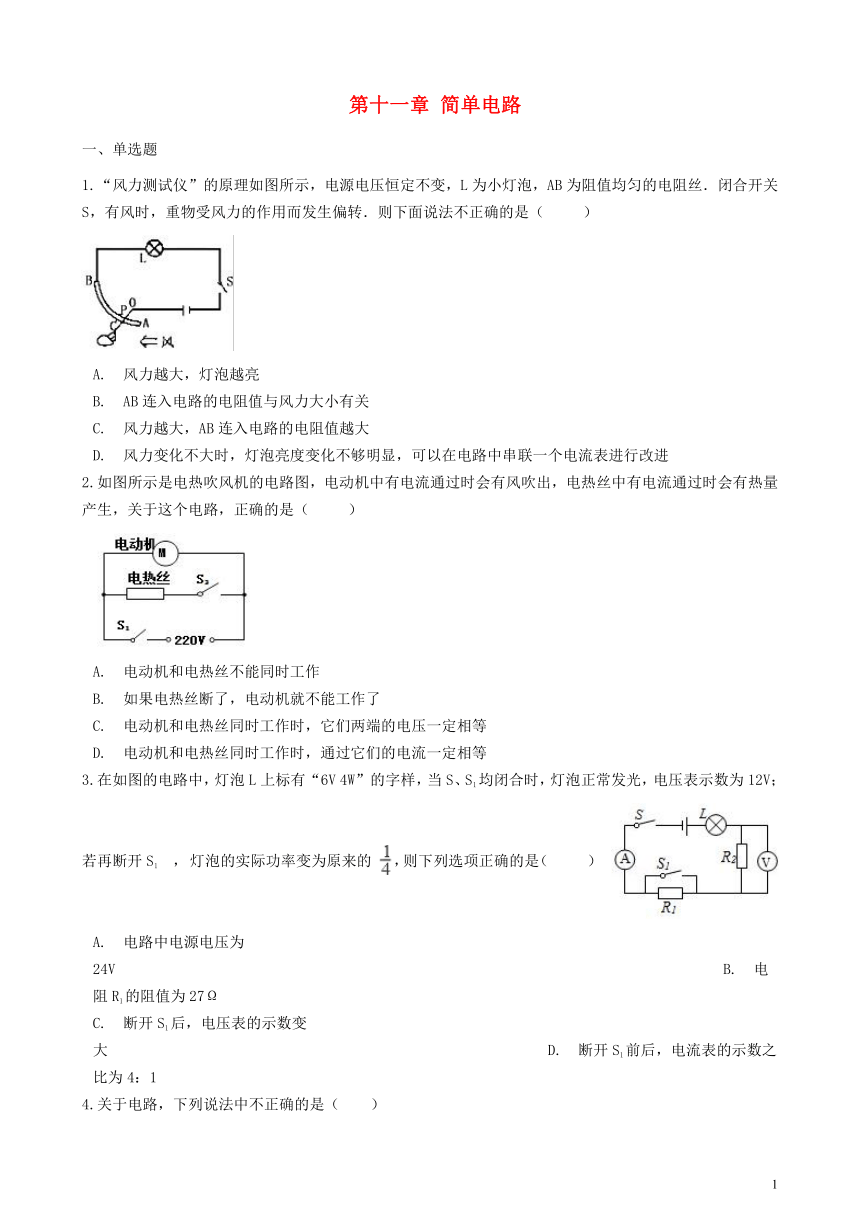

第十一章 简单电路
一、单选题
1.“风力测试仪”的原理如图所示，电源电压恒定不变，L为小灯泡，AB为阻值均匀的电阻丝．闭合开关S，有风时，重物受风力的作用而发生偏转．则下面说法不正确的是（?? ）
A.?风力越大，灯泡越亮B.?AB连入电路的电阻值与风力大小有关C.?风力越大，AB连入电路的电阻值越大D.?风力变化不大时，灯泡亮度变化不够明显，可以在电路中串联一个电流表进行改进
2.如图所示是电热吹风机的电路图，电动机中有电流通过时会有风吹出，电热丝中有电流通过时会有热量产生，关于这个电路，正确的是（?? ）

A.?电动机和电热丝不能同时工作B.?如果电热丝断了，电动机就不能工作了C.?电动机和电热丝同时工作时，它们两端的电压一定相等D.?电动机和电热丝同时工作时，通过它们的电流一定相等
3.在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1 ， 灯泡的实际功率变为原来的 ，则下列选项正确的是（?? ）
A.?电路中电源电压为24V????????????????????????????????????????B.?电阻R1的阻值为27ΩC.?断开S1后，电压表的示数变大?????????????????????????????D.?断开S1前后，电流表的示数之比为4：1

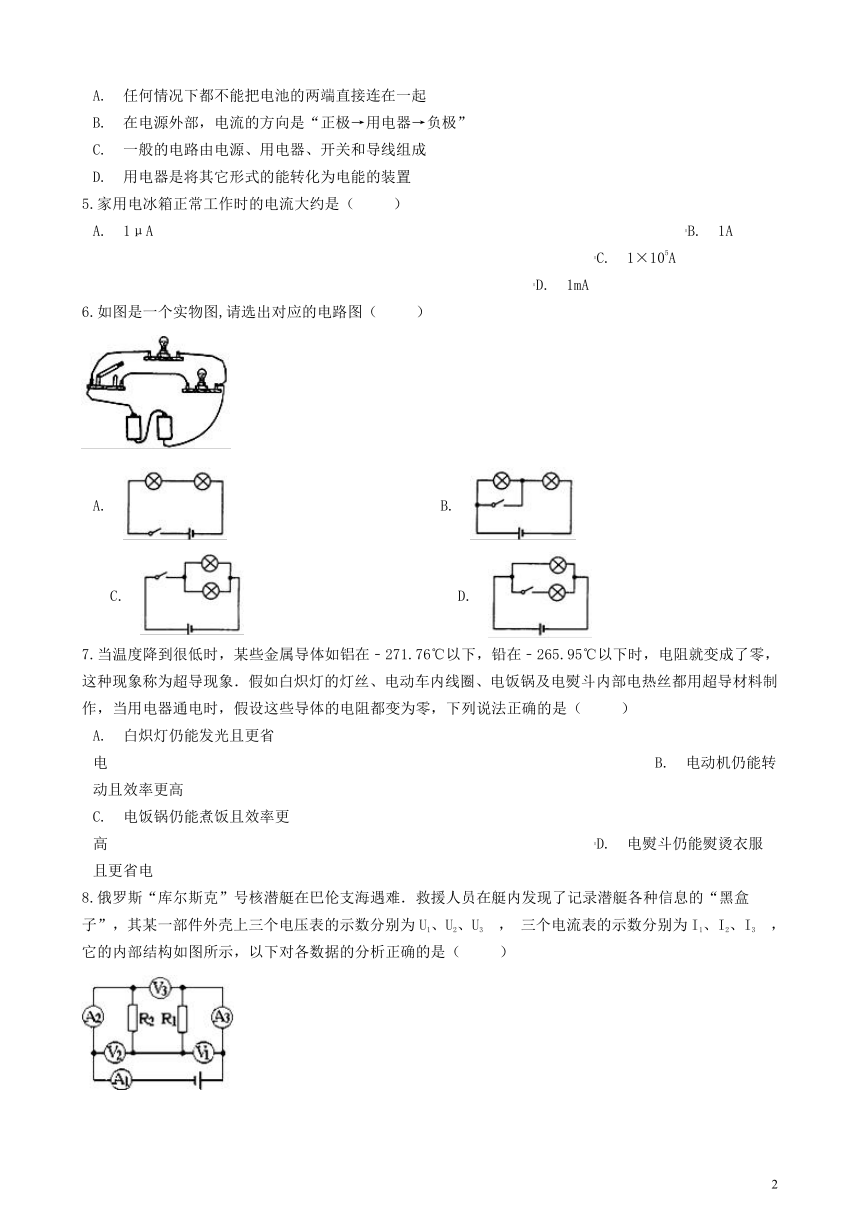

4.关于电路，下列说法中不正确的是（　　）
A.?任何情况下都不能把电池的两端直接连在一起B.?在电源外部，电流的方向是“正极→用电器→负极”C.?一般的电路由电源、用电器、开关和导线组成D.?用电器是将其它形式的能转化为电能的装置
5.家用电冰箱正常工作时的电流大约是（?? ）
A.?1μA???????????????????????????????????B.?1A???????????????????????????????????C.?1×105A???????????????????????????????????D.?1mA
6.如图是一个实物图,请选出对应的电路图（?? ）
A.???????????????B.???????????????C.???????????????D.?
7.当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（?? ）
A.?白炽灯仍能发光且更省电????????????????????????????????????B.?电动机仍能转动且效率更高C.?电饭锅仍能煮饭且效率更高????????????????????????????????D.?电熨斗仍能熨烫衣服且更省电
8.俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3 ， 三个电流表的示数分别为I1、I2、I3 ， 它的内部结构如图所示，以下对各数据的分析正确的是（?? ）

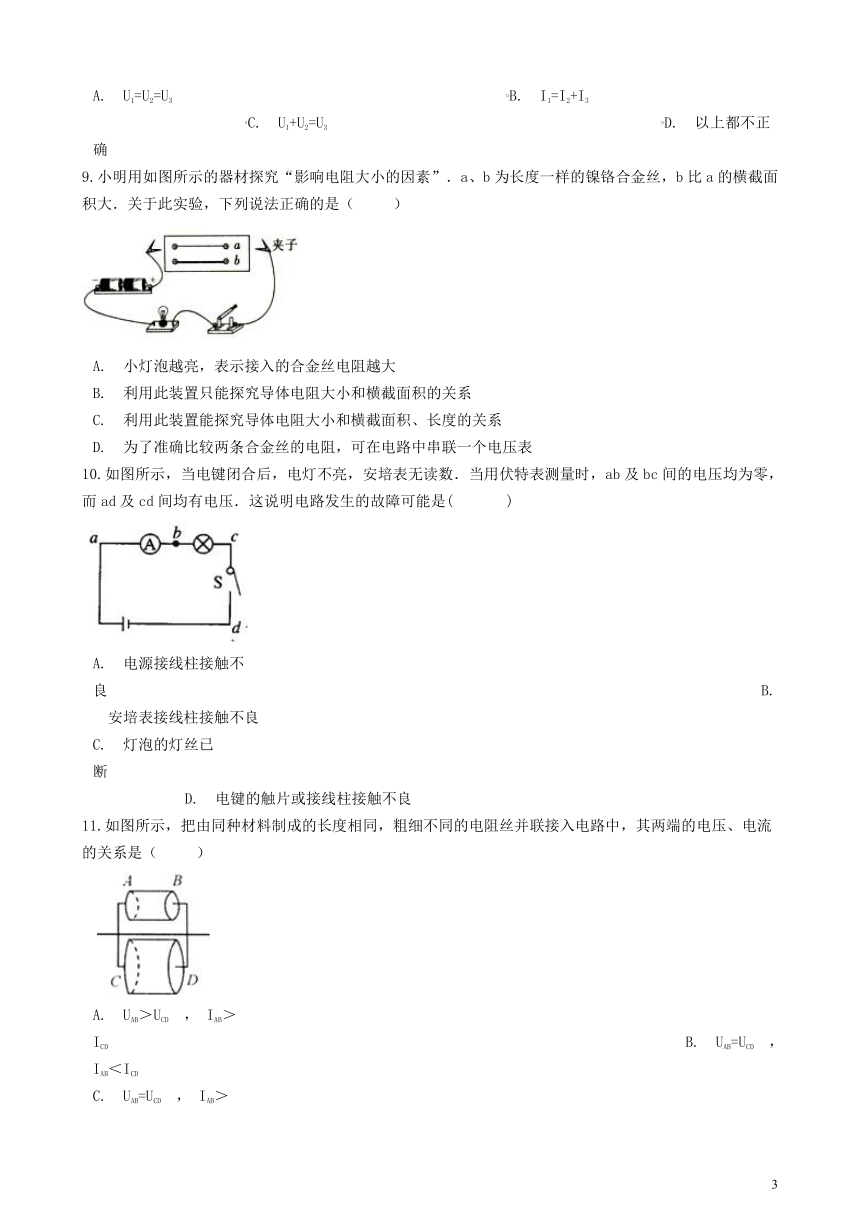

A.?U1=U2=U3??????????????????????B.?I1=I2+I3??????????????????????C.?U1+U2=U3??????????????????????D.?以上都不正确
9.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（?? ）
A.?小灯泡越亮，表示接入的合金丝电阻越大B.?利用此装置只能探究导体电阻大小和横截面积的关系C.?利用此装置能探究导体电阻大小和横截面积、长度的关系D.?为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
10.如图所示，当电键闭合后，电灯不亮，安培表无读数．当用伏特表测量时，ab及bc间的电压均为零，而ad及cd间均有电压．这说明电路发生的故障可能是(??? )
A.?电源接线柱接触不良???????????????????????????????????????????B.?安培表接线柱接触不良C.?灯泡的灯丝已断??????????????????????????????????????????????????D.?电键的触片或接线柱接触不良
11.如图所示，把由同种材料制成的长度相同，粗细不同的电阻丝并联接入电路中，其两端的电压、电流的关系是（?? ）

A.?UAB＞UCD ， IAB＞ICD??????????????????????????????????????B.?UAB=UCD ， IAB＜ICDC.?UAB=UCD ， IAB＞ICD???????????????????????????????????????D.?UAB=UCD ， IAB=ICD
12.以下能直接在家庭电路220V电压下正常工作的用电器是（?? ）
A.?手机??????????????????????????????B.?手电筒??????????????????????????????C.?电视机??????????????????????????????D.?电视机遥控器
13.下列用品中，通常情况下属于绝缘体的是（? ）
A.?橡皮???????????????????????????????B.?铁钉???????????????????????????????C.?不锈钢刻度尺???????????????????????????????D.?金属勺
14.如题5图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（?? ）
A.?L2两端的电压为1.5V??????????????????????????????????????????B.?L1两端的电压为1.5VC.?L1与L2的灯丝电阻之比为2：1????????????????????????????D.?通过L1与L2的电流之比为1：2
15.如图所示，L1和L2是两只相同的小灯泡，当开关S闭合后，电流表的示数（?）
A.?A1示数为零，A2示数变大??????????????????????????????????B.?A2是 A1示数的两倍C.?A1和A2的示数仍相等?????????????????????????????????????????D.?A1示数不变，A2示数变大
二、填空题

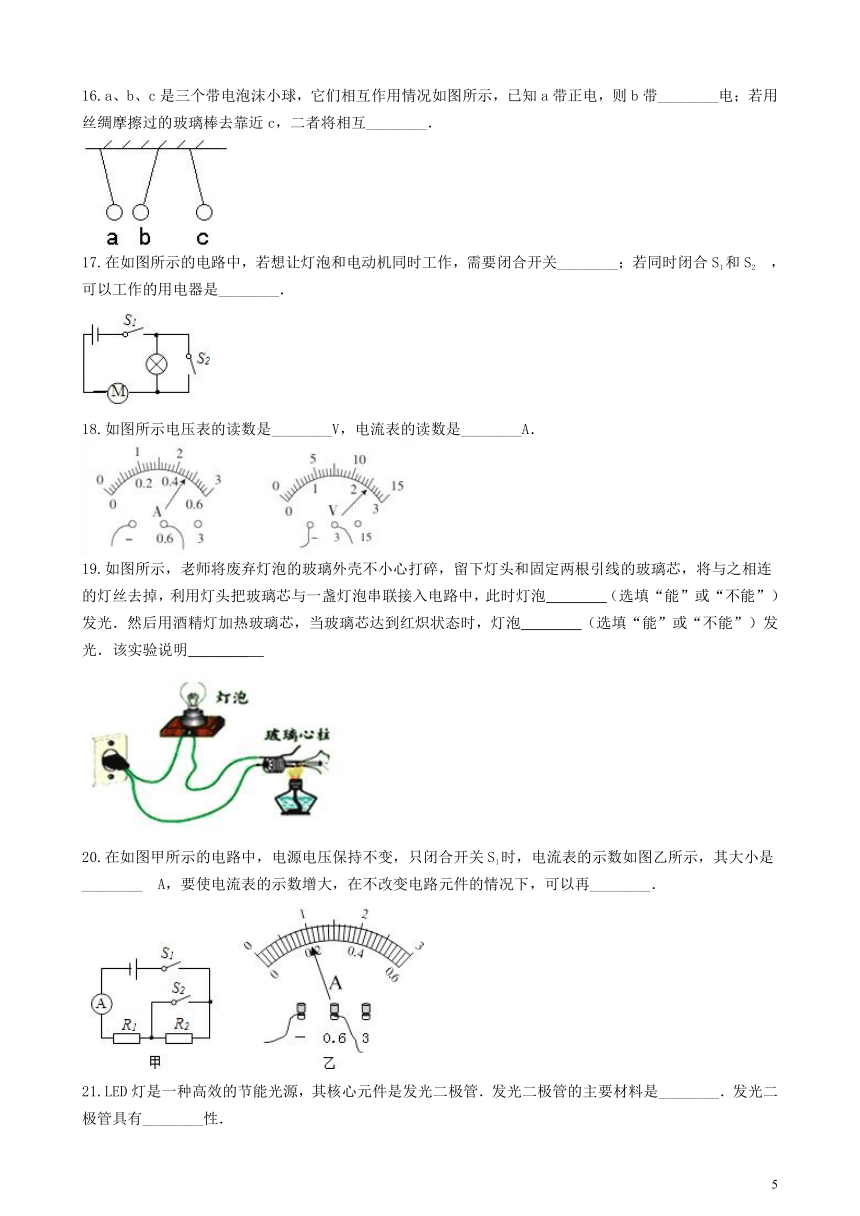

16.a、b、c是三个带电泡沫小球，它们相互作用情况如图所示，已知a带正电，则b带________电；若用丝绸摩擦过的玻璃棒去靠近c，二者将相互________．
17.在如图所示的电路中，若想让灯泡和电动机同时工作，需要闭合开关________；若同时闭合S1和S2 ， 可以工作的用电器是________．
18.如图所示电压表的读数是________V，电流表的读数是________A．
19.如图所示，老师将废弃灯泡的玻璃外壳不小心打碎，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与一盏灯泡串联接入电路中，此时灯泡________（选填“能”或“不能”）发光．然后用酒精灯加热玻璃芯，当玻璃芯达到红炽状态时，灯泡________（选填“能”或“不能”）发光．该实验说明________?
20.在如图甲所示的电路中，电源电压保持不变，只闭合开关S1时，电流表的示数如图乙所示，其大小是________?A，要使电流表的示数增大，在不改变电路元件的情况下，可以再________．

21.LED灯是一种高效的节能光源，其核心元件是发光二极管．发光二极管的主要材料是________．发光二极管具有________性．
三、解答题
22.一节干电池的电压为________V．家庭电路中，日光灯与电视机是________的（选填“串联”或“并联”），电工师傅常用________来辨别火线与零线．
23.现有一节旧电池，仍能向外供电，但正负极标志已模糊不清，请说明采用什么办法可以辨别它的正负极．
四、实验探究题
24.为了研究“电荷间相互作用的规律”及“电荷间相互作用力的大小与哪些因素有关”，小聪将一个带正电的物体Q固定在绝缘支架上，然后将挂在丝线上的带正电的小球分别悬挂在A、B、C处，从而比较带电小球所受作用力的大小（如图所示）
（1）带电小球所受作用力的大小是通过________显示出来的．
（2）根据实验现象，结合实验研究的目的，你可以得出如下两条结论： ①________????②________．
25.小明同学做“探究并联电路的电流特点”实验的电路如图所示。
（1）请用笔画线代替导线连接实物电路图。要求灯泡L1、L2 并联，开关S1、S2分别控制灯L1、L2 ， 电流表测量通过灯L1的电流。
（2）为研究并联电路中的电流关系，他还应该继续测量通过________和________的电流，然后才能归纳得出结论。
（3）在实验中一同学刚闭合开关，发现电流表的指针反向偏到最左边了，于是他立即断开开关，请你帮他分析其中的原因？ ________。
26.以下是课本上的几个小实验，请根据要求填空：

（1）如图a，在比较水和酒精混合前后总体积变化的实验中，在玻璃管中应先注入________（选填“水”或“酒精”）；为使实验现象更明显，应选用内径较________（选填“粗”或“细”）的长玻璃管．
（2）如图b，是一个简易验电器，当带电的 塑料棒靠近铝箔条的一端时，铝箔条会偏转，这是因为带电体具有________的本领．
五、综合题
27.如图甲电路所示，电源电压保持不变，小灯泡标有“6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙，当小灯泡正常发光时，滑动变阻器两端电压为3V，求：
（1）电源电压
（2）当电流表的示数为0.7A时，小灯泡的电功率
（3）当电压表的示数为2V时，电路通电10s所消耗的电能．
28.在并联电路中，其中一个用电器两端的电压用 表示，电源两端的电压用 表示．请自选实验器材证明：在并联电路中， ．要求：
（1）画出实验电路图．
（2）写出实验步骤．
（3）画出实验数据记录表格．

答案解析部分
一、单选题
1.【答案】A
2.【答案】C
3.【答案】B
4.【答案】D
5.【答案】B
6.【答案】D
7.【答案】B
8.【答案】C
9.【答案】C
10.【答案】D
11.【答案】B
12.【答案】C
13.【答案】A
14.【答案】B
15.【答案】A
二、填空题
16.【答案】负；吸引
17.【答案】S1；电动机
18.【答案】2.5；0.46
19.【答案】不能；能；导体与绝缘体之间在一定条件下可以相互转化
20.【答案】0.2；闭合开关S2
21.【答案】半导体；单向导电
三、解答题
22.【答案】1.5|并联|测电笔（或试电笔）
23.【答案】解：当电压表直接并联在电源上时，当正接线柱与电源的正极相连时，电压表要正向偏转，若与负接线柱相连时，要反向偏转．也可以让一个电流表与一个电灯串联，再接到电源的两极上，观察电流表指针偏转方向，若指针向反方向偏转，则与电流表正接线柱靠近的一端是蓄电池的负极，若指针正向偏转，则与电流表正接线柱靠近的一端是蓄电池的正极．（1）可以把电流表和一个小灯泡串联在它的两极上，通过电流表的指针偏转方向来确定电流的方向，从而推出电源的正负极是哪端．（2）可以把一个电压表接到电源的两极上，通过电压的指针偏转情况来判定的正负极的位置．
四、实验探究题
24.【答案】（1）悬挂小球的丝线与竖直方向的夹角（2）同种电荷相互排斥；带电体之间的距离越大，电荷间的相互作用力越小
25.【答案】（1）（2）L2灯泡；干路（3）电流表的正负接线柱接反了
26.【答案】（1）水；小（2）吸引轻小物体
五、综合题
27.【答案】（1）解：由电路图可知，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流． 灯泡正常发光时的电压UL=6V，此时滑动变阻器两端电压UR=3V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=UL+UR=6V+3V=9V；答：电源电压为9V；（2）解：由图乙可知，当电流表示数为0.7A时，小灯泡两端电压为3V， 则小灯泡的电功率：PL=UL′IL=3V×0.7A=2.1W；答：当电流表的示数为0.7A时，小灯泡的电功率为2.1W；（3）解：由图乙可知，当电压表的示数为2V时，通过灯泡的电流为0.5A，即电路中的电流为0.5A， 则电路通电10s所消耗的电能：W=UIt=9V×0.5A×10s=45J．答：当电压表的示数为2V时，电路通电10s所消耗的电能为45J．
28.【答案】（1）解：实验电路如下图所示． （2）解：实验步骤：①将电压表指针调零，断开开关，按照电路图连接电路；②闭合开关，读出此时电压表 和电压表 的示数，分别记为 和 ，并记录在表格中；③断开开关，改变电源电压，仿照步骤②再做 次实验（3）解：实验记录表格包括：其中一个电阻两端的电压U1 ， 电源的电压U及实验次数，表格如下：
实验次数
1
2
3
4
5
6
U1/V
U/V
