九年级物理下册第十六章《电磁转换》易错疑难点（新版）苏科版

第十六章《电磁转换》易错疑难
易错点1 磁体的磁性与磁极
1. 为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了以下四个实验，其中不能达到目的的是( )
A.将甲实验中的条形磁体平移靠近三颗小铁球
B.将乙实验中的两根条形磁体相互平移靠近
C.将丙实验中的条形磁体从挂有铁块的弹簧测力计下向右移动
D.将丁实验中放在一堆大头针上的条形磁体提起
2. 如图所示的两根钢棒A、B，已知其中一根有磁性，另一根没
有磁性。现在让B棒从A棒的中央移到右端，若两棒吸引力
大小不变，则 棒有磁性;若两棒吸引力由小到大，
则 棒有磁性。
3. 桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A和B按如图甲所示放置在靠近铁屑的上方，吸附一定量的铁屑。若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会 (填“增加”“不变”或“减少”);如图乙所示，将一根长度略大于两磁铁间距的软铁棒，轻轻搁在两磁铁上，则被吸附的铁屑会 (填“增加”“不变”或“减少”)。
易错点2 磁场与磁感线
4. 下列关于磁场和磁感线的说法正确的是( )
A.磁感线是磁场中确实存在的线
B.没有磁感线的区域就没有磁场
C.磁体的周围都存在着磁场
D.磁感线上某一点的切线方向可能与该点的磁场方向不一致
5. 下列说法正确的是( )
A.磁场是由磁感线组成的
B.磁场对放入其中的小磁针不一定有力的作用
C.导体中的负电荷在做定向移动时一定产生磁场
D.利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
易错点3 地磁南北极与地理南北极的区分
6. 关于磁现象，下列说法正确的是( )
A.小磁针的N极任何时候都指向地理的北极附近
B.指南针不是指向地理的正南方向，说明地理南、北极和地磁南、北极并不重合
C.地磁北极在地理的南极附近
D.能自由转动的小磁针静止后，N极指向地理南极附近
7. 如图所示是一个地球仪，周围画出了一些磁感线，请在图中方框内标出磁感线的方向。一个小磁针静止在此地球仪旁，清把小磁针的N极涂黑。
易错点4 安培定则
8. 如图所示，小磁针甲、乙处于静止状态，
根据标出的磁感线方向，可以判断( )
A.螺线管的右端为N极
B.电源的左端为负极
C.小磁针甲的右端为N极
D.小磁针乙的左端为N极
9. 如图所示，电磁铁左侧的C为条形磁体，右侧的D为软铁棒，A、B是电源的两极。下列判断正确的是( )
A.若A为电源正极，则C、D都被吸引
B.若B为电源正极，则C被吸引，D被排斥
C.若B为电源正极，则C、D都被排斥
D.若A为电源正极，则C被排斥，D被吸引
易错点5 电磁继电器的应用
10. 如图所示是一种温度自动报警器的原理图，其中热敏电阻的阻值随温度变化而变化，当温度达到设定值时，指示灯熄灭，电铃工作，发出报警信号。下列关于报警器的说法正确的是( )
A.电磁继电器中电磁铁的工作原理是电磁感应
B.电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路
C.电磁继电器中电磁铁的上端为N极
D.温度没有达到设定值时，电磁铁无磁性

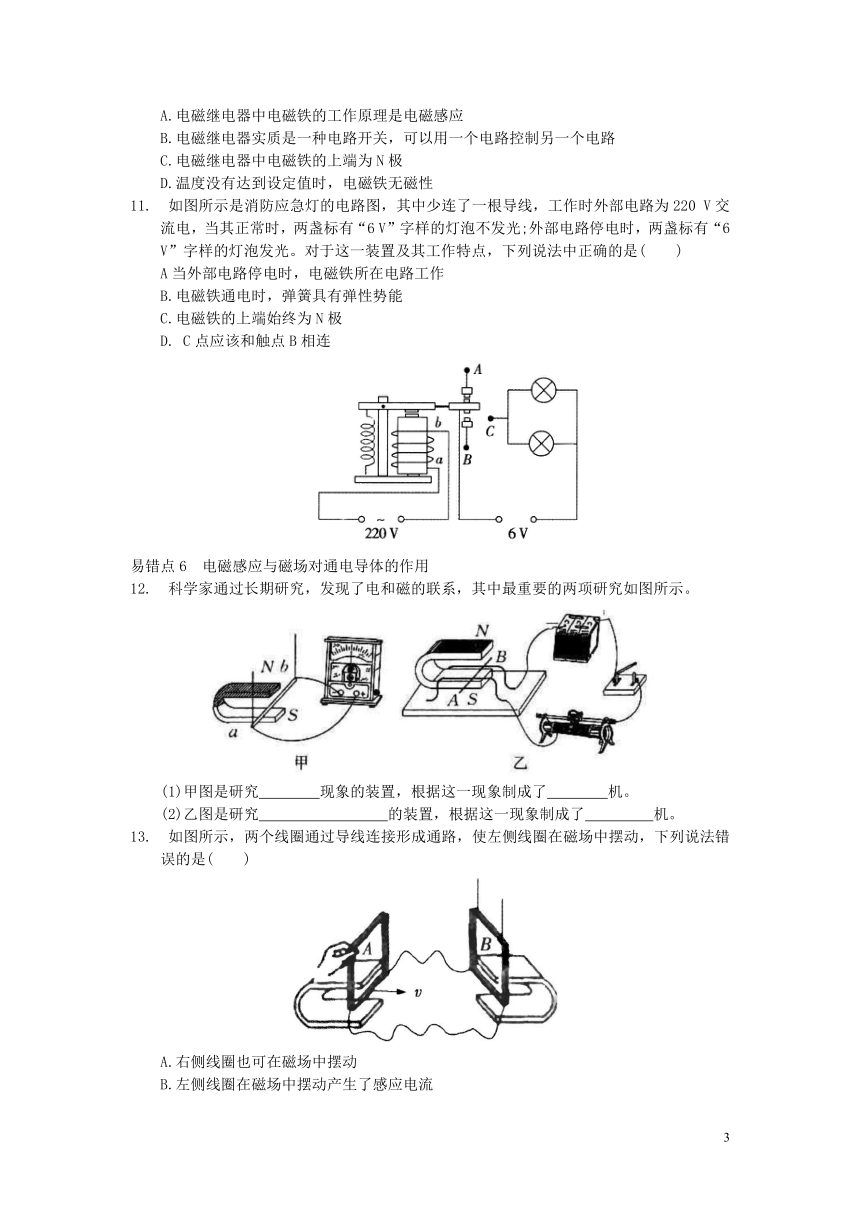

11. 如图所示是消防应急灯的电路图，其中少连了一根导线，工作时外部电路为220 V交流电，当其正常时，两盏标有“6 V”字样的灯泡不发光;外部电路停电时，两盏标有“6 V”字样的灯泡发光。对于这一装置及其工作特点，下列说法中正确的是( )
A当外部电路停电时，电磁铁所在电路工作
B.电磁铁通电时，弹簧具有弹性势能
C.电磁铁的上端始终为N极
D. C点应该和触点B相连
易错点6 电磁感应与磁场对通电导体的作用
12. 科学家通过长期研究，发现了电和磁的联系，其中最重要的两项研究如图所示。
(1)甲图是研究 现象的装置，根据这一现象制成了 机。
(2)乙图是研究 的装置，根据这一现象制成了 机。
13. 如图所示，两个线圈通过导线连接形成通路，使左侧线圈在磁场中摆动，下列说法错误的是( )
A.右侧线圈也可在磁场中摆动
B.左侧线圈在磁场中摆动产生了感应电流
C.左侧装置在生活中的应用是电磁铁
D.右侧装置在生活中的应用是电动机
疑难点1 电磁铁及其应用
1. 如图所示，轻质弹簧下悬挂一个条形磁体，磁体下方有一通电螺线管，下列措施使悬挂磁体的轻质弹簧伸得最长的是( )
A.螺线管内插入铁芯
B.把电源两极对调后，接入原电路
C滑片P向a端移动
D.滑片P向b端移动
2. 如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小。则下列分析正确的是( )
A.电磁铁的上端为S极
B.电源左端为“+”极
C.断开开关，弹簧测力计示数为零
D.若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计示数增大
疑难点2 电磁感应
3. 如图所示，图甲为一直导线，图乙、丙为导线绕成的线圈，“· ”表示垂直纸面向外的磁感线，则( )
A.只有图甲可以产生感应电流
B.只有图乙可以产生感应电流
C.只有图丙可以产生感应电流
D.都能产生感应电流
4. 如图所示，虚线区域内的“×”表示垂直纸面向里的磁感线。当线框从位置A向右匀速移动到位置B时，关于线框内产生感应电流的情况，下列说法正确的是( )
A.无→有→无→有→无
B.无→有→无
C.没有感应电流
D.一直有感应电流
疑难点3 电磁作图
5. 图示的A、B为两个通电螺线管，ab处是电池，通电时小磁针(黑端为N极)能在图示位置静止。标出电池的正、负极并画出通电螺线管A的线圈绕法。
6. 如图所示是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，光敏电阻的阻值随光照度的增强而减小。白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作。请用笔画线代替导线将电路原理图连接完整，使路灯所在电路能正常工作。(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线;连线不能交又)
参考答案
1. B 2. B A
3. 减少 减少
4. C 5. C 6. BC
7. 如图所示

8. B 9. D 10. B 11. B
12. (1)电磁感应 发电
(2)磁场对通电导体的作用 电动
13. C
过疑难 教材疑难问题专练
1. B 2. D 3. B 4. A
5. 如图所示

6. 如图所示
