第十三章 电路初探
一、单选题
1.三只小灯L1、L2、L3串联在电路中,灯L1最亮,灯L3最暗,则通过它们的电流(  )
A.?灯L1最大?????????????????????????????B.?灯L2最大?????????????????????????????C.?灯L3最大?????????????????????????????D.?一样大
2.交通部门加重了对饮酒驾驶的处罚.如图选项所示的酒 精测试仪可以检测机动车驾驶员是否酒后驾车,图中R0为定值电阻,R1为酒精气体传感器,它的电阻随着酒精气体浓度的增大而减小.如果在测试过程中,要求酒精浓度增大时,仪表(电压表)示数增大.下列符合要求的电路是(  )
A.???????B.???????C.???????D.?
3.电脑正常工作时,中央处理器(即CPU)不断发热必须用风扇给其降温。为了保证中央处理器不被烧坏,要求:中央处理器工作之前,带动风扇的电动机要先启动;中央处理器断电后,电动机仍能继续工作进行散热,下列四个电路图中符合要求的是(?? )
A.????????????????????????????????????????????B.????? C.???????????????????????????????????????????D.?
4.用电压表分别测量电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是(???? )
A.?一定是串联???????????????????B.?一定是并联???????????????????C.?串联、并联都有可能???????????????????D.?无法判断

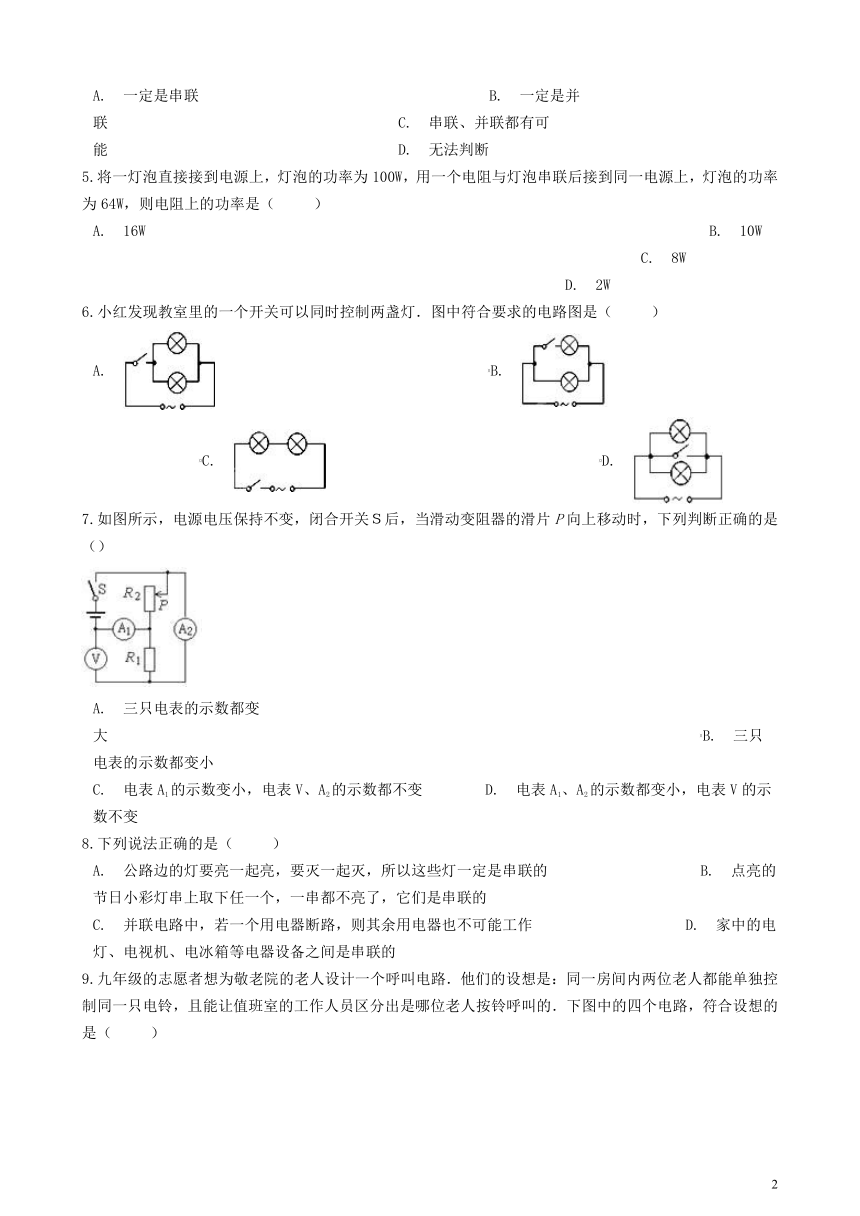

5.将一灯泡直接接到电源上,灯泡的功率为100W,用一个电阻与灯泡串联后接到同一电源上,灯泡的功率为64W,则电阻上的功率是(?? )
A.?16W?????????????????????????????????????B.?10W?????????????????????????????????????C.?8W?????????????????????????????????????D.?2W
6.小红发现教室里的一个开关可以同时控制两盏灯.图中符合要求的电路图是(?? )
A.???????????????????B.???????????????????C.???????????????????D.?
7.如图所示,电源电压保持不变,闭合开关S后,当滑动变阻器的滑片P向上移动时,下列判断正确的是()
A.?三只电表的示数都变大???????????????????????????????????????B.?三只电表的示数都变小 C.?电表A1的示数变小,电表V、A2的示数都不变????D.?电表A1、A2的示数都变小,电表V的示数不变
8.下列说法正确的是( ??)
A.?公路边的灯要亮一起亮,要灭一起灭,所以这些灯一定是串联的??????????B.?点亮的节日小彩灯串上取下任一个,一串都不亮了,它们是串联的 C.?并联电路中,若一个用电器断路,则其余用电器也不可能工作??????????D.?家中的电灯、电视机、电冰箱等电器设备之间是串联的
9.九年级的志愿者想为敬老院的老人设计一个呼叫电路.他们的设想是:同一房间内两位老人都能单独控制同一只电铃,且能让值班室的工作人员区分出是哪位老人按铃呼叫的.下图中的四个电路,符合设想的是(?? )
A.????????B.????????C.????????D.?
10.如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5A,乙电流表的示数为0.2A,则下列判断正确的是(  ) ?
A.?通过灯L1的电流为0.5A???????????????????????????????????????B.?通过灯L2的电流为0.7A C.?通过灯L1的电流为0.3A???????????????????????????????????????D.?通过灯L2的电流为0.3A
11.如图所示,电源电压保持不变,只闭合开关S时,电流表的示数为0.2A,若再闭合开关S1 , 发现电流表的示数为0.5A,此时通过R1的电流为I1 , 通过R2的电流为I2 , 则(  )
A.?I1:I2=2:5???????????????????B.?I1:I2=3:5???????????????????C.?R1:R2=3:2???????????????????D.?R1:R2=2:3
12.如图所示,V1和V2是完全相同的两个电压表,都有最大测量值是3V和15V两个量程,闭合开关后,发现两个电压表指针的偏转角度相同,则(???)
A.?R1:R2=1:4????????????????????????B.?R1:R2=4:1????????????????????????C.?R1:R2=1:5????????????????????????D.?R1:R2=5:1

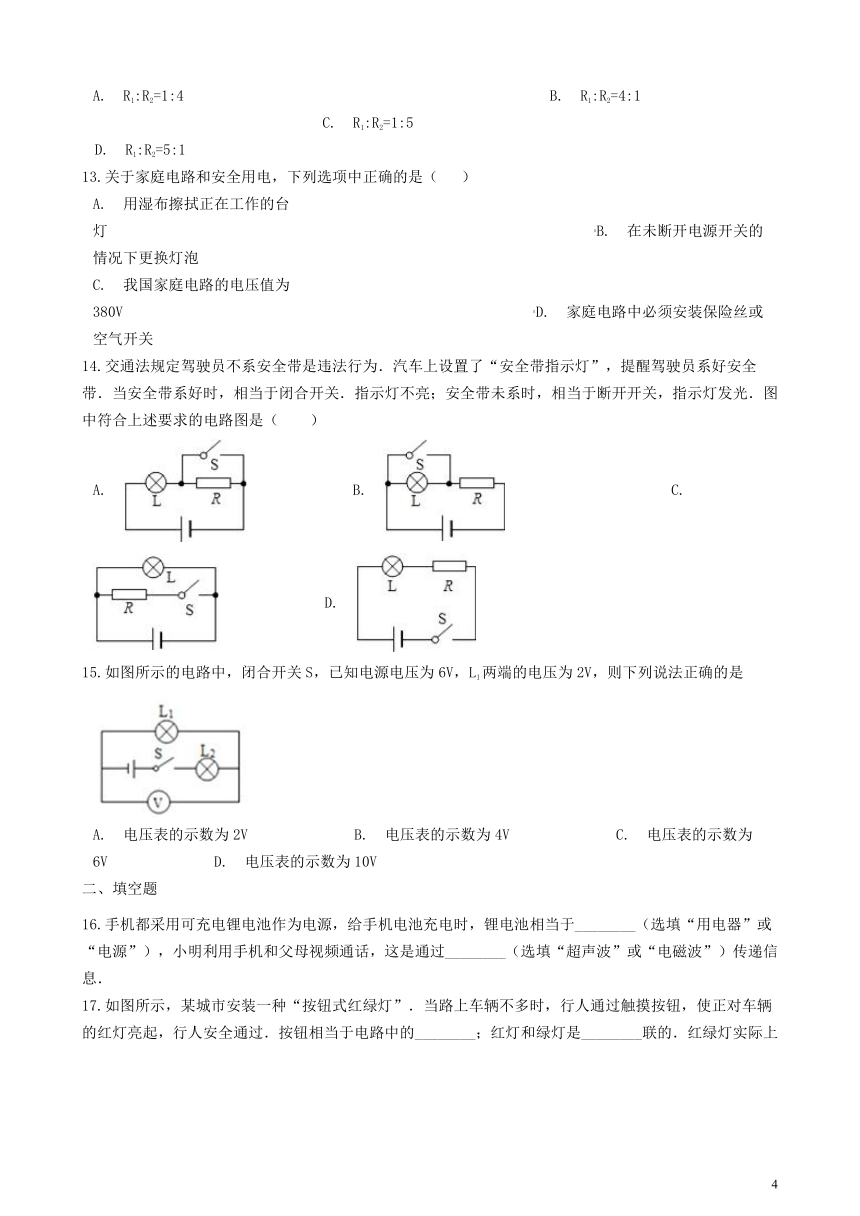

13.关于家庭电路和安全用电,下列选项中正确的是(? )
A.?用湿布擦拭正在工作的台灯????????????????????????????????B.?在未断开电源开关的情况下更换灯泡 C.?我国家庭电路的电压值为380V???????????????????????????D.?家庭电路中必须安装保险丝或空气开关
14.交通法规定驾驶员不系安全带是违法行为.汽车上设置了“安全带指示灯”,提醒驾驶员系好安全带.当安全带系好时,相当于闭合开关.指示灯不亮;安全带未系时,相当于断开开关,指示灯发光.图中符合上述要求的电路图是(  )
A.????????B.????????????C.????????D.?
15.如图所示的电路中,闭合开关S,已知电源电压为6V,L1两端的电压为2V,则下列说法正确的是
A.?电压表的示数为2V???????B.?电压表的示数为4V???????C.?电压表的示数为6V???????D.?电压表的示数为10V
二、填空题
16.手机都采用可充电锂电池作为电源,给手机电池充电时,锂电池相当于________(选填“用电器”或“电源”),小明利用手机和父母视频通话,这是通过________(选填“超声波”或“电磁波”)传递信息.
17.如图所示,某城市安装一种“按钮式红绿灯”.当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,行人安全通过.按钮相当于电路中的________;红灯和绿灯是________联的.红绿灯实际上是发光二极管,它是由________材料制成的.
18.一节新干电池的电压为________伏,金属导体中的电流是由自由电子的定向移动形成的,自由电子带________电(选填“正”或“负”),其定向移动方向与电路中的电流方向________(选填“一致”或“相反”)。
19.如图是一种声光报警器的电路图,当开关________?时,灯亮、铃不响;当开关________?时,灯亮同时铃响. ?
20.如图(甲)是小灯泡L和电阻R的电流随电压变化图象,将它们按图(乙)所示接入电路中,只闭合开关S,小灯泡的实际功率为1W;再闭合开关S1 , 电流表示数变化了________?A,此时电路消耗的总功率为________?W。
21.如图所示,电压表的示数是 ?________V,电能表的示数是 ?________kW?h. ?
三、解答题
22.图甲是家用插线板 (1)在乙图画出插线板内部开关和两插座的连线,并接入家庭电路,要求:1插线板上的开关可同时控制两插座的通、断;2开关接通时两插座都能提供220V电压。 (2)把“220V? 1100W”的电暖气插入插座,在额定电压下工作: ①流过电暖气的电流多大? ②电暖气的电阻多大? ③电暖气多少小时消耗2.2kW·h的电能? ④电暖气通过导线连到电路,为什么电暖气工作时放出大量热,而与其连接的导线却几乎不发热? (3)该插线板允许通过最大电流为10A,通过计算分析,插线板能否让“220V? 750W”电吹风与上述电暖气同时工作?
四、实验探究题
23.“探究串联电路的电压关系”的实验电路如图所示.
(1)实验时,L1、L2宜选择________(选填“相同”或“不同”)的小灯泡.
(2)再拆接电路时开关必须________.
(3)测出L1两端的电压后,小明断开开关,准备拆下电压表,改接在B、C之间.测出L2两端的电压.小聪认为小明的操作太麻烦,只需将与A点相连的导线改接到C点即可.小聪的办法是否正确?
(4)测量完成后,进行小组交流讨论.下表选录了四个小组的数据,你认为这些数据是否合理?请说明理由.
实验小组
L1两端电压/V
L2两端电压/V
串联总电压/V
1
1.4
3.1
4.5
2
3.0
1.3
4.4
3
1.1
1.7
2.9
4
1.8
1.2
3.0
24.物理兴趣小组的同学们想探究通过导体的电流与电压的关系.实验室有:电源、电压表、电流表、滑动变阻器、规格不同的定值电阻、开关和导线等器材各若干供同学们选择,实验用电路如图a所示.
(1)图b是某组同学尚未完成连接的实物电路,请你用笔画线代替两根导线完成连接(连线不交叉).要求:滑动变阻器的滑片P向A端移动,电压表示数变大.
(2)连好电路闭合开关,发现电流表示数较大、电压表示数为零,则电路故障原因可能是???
A.?电压表的量程选大了???????????????????????????????????????????B.?电阻R0发生了短路 C.?滑动变阻器发生了断路???????????????????????????????????????D.?滑动变阻器发生了短路
(3)他们排除故障后继续实验,测得多组数据记录在下表中,在给定的坐标纸上作出图象,分析得出了结论.请你利用表中数据在图c中作出U﹣I图象________?,分析图象得出的结论是;在与其他组交流时发现虽然各小组作出的图象都是正确的,但是在相同的坐标纸上有些小组的图象却明显不同,并回答造成这种不同的原因:________?.
实验次数
1
2
3
4
5
电压表 示数/V
1.0
1.5
2.0
2.5
3.0
电流表 示数/A
0.10
0.15
0.2
0.25
0.3
(4)该组同学为了进一步探究电路的性质,他们选择了一个电压可调的电源进行实验.实验所用电路如图d,但电压表位置不详,电阻R1的阻值为3Ω,所用滑动变阻器R2是“10Ω? 2A”和“20Ω? 2A”中的一个.若某次实验时两表刻度盘上的指针位置如图e所示,此时滑动变阻器接入电路的阻值恰为最大值的一半.请发挥你的聪明才智,通过计算推测他们实验时所用变阻器R2的规格和R2的电压.
25.在实验操作考试中,吴丽同学抽到“探究串联电路电压的规律”的实验,其实验过程如下:
(1)她在检查实验器材时发现电压表的指针位置如图所示,接下来她要对电压表进行的操作是________.
(2)问题解决后,开始按如图连接好电路,用开关试触时发现电压表的指针又偏转到如图的位置,则电压表产生此现象的原因是________.
(3)改正错误后,她用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1? L2两端的总电压UAC , 更换不同灯泡,再做两次实验,将三次测出的电压填入下表. 请你根据她的实验过程和有关数据回答下列问题. ①上面设计的表格中存在的不足之处是________. ②分析表格中的数据,得出实验结论是________. ③有许多实验中都需要进行多次测量:有的是为了找到普遍规律,避免偶然性:有的是为了求平均值以减小误差.下列实验中多次测量的目的与本实验相同的是________(填字母). A、测量物体的长度?????? B、伏安法测电阻????? C、探究并联电路中电流规律.
五、综合题
26.普通电动车的充电插口内有金属插脚,在使用过程中绝不能拿硬币、手等去触碰,如图甲.
(1)图乙是某种电动车的局部电路图.如果硬币碰到充电插口的两个金属插脚,就会造成蓄电池________路(选填“通”、“断”或“短”).
(2)这种电动车的蓄电池总电压为48V,人体不能触碰蓄电池两极,原因是________
(3)对蓄电池充电时,蓄电池相当于电路中的________(选填“电源”、“用电器”、“开关”或“导线”).
27.人体就像一部复杂的机器,包含许多物理知识.
(1)人体是________体(导/半导/绝缘),人体的安全电压________?V;
(2)人的前臂如图所示,是一个________(省力/费力/等臂)杠杆,这个杠杆的好处是________;
(3)正常人的心脏推动血液流动的功率约为1.5W,那么在3s内心脏做的功是 ________?J,这些功可把一个0.5N的鸡蛋匀速举高________?m.

答案解析部分
一、单选题
1.【答案】D
2.【答案】D
3.【答案】C
4.【答案】C
5.【答案】A
6.【答案】A
7.【答案】C
8.【答案】B
9.【答案】C
10.【答案】C
11.【答案】D
12.【答案】A
13.【答案】D
14.【答案】B
15.【答案】A
二、填空题
16.【答案】用电器;电磁波
17.【答案】开关;并;半导体
18.【答案】1.5;负;相反
19.【答案】 S1、S2闭合 ; S1闭合,S2断开
20.【答案】0.2;1.4
21.【答案】2.4;436
三、解答题
22.【答案】解:(1) ?????? (2) ??????? ①?? ②?? ③ ??????? ④电暖气与导线是串联的,根据?Q=I2Rt,通过电暖器和导线的电流 、时间相同的情况下,由于电暖器的电阻远大于导线的电阻,所以电暖器放出的热量远大于导线放出的热量。 ?????? (3)电吹风正常工作时的电流是 ????????? 电吹风与电暖气是并联的,所以通过插线板的电流是:I总=5A+3.4A=8.4A〈 10A,故可以同时使用。 答:(2)①流过电暖气的电流为4A, ??????????? ②电暖气的电阻44Ω, ??????????? ③电暖气2h消耗2.2kW·h的电能; ???? (3)电吹风与电暖气可以同时使用。
四、实验探究题
23.【答案】(1)不同 (2)断开 (3)不正确;电压表的正负接线柱接反了 (4)合理;实验时有误差.
24.【答案】(1)解:电路图: (2)B (3);选用定值电阻的阻值明显不同 (4)解:由图e,电流表和电压表因不知道量程的使用情况,讨论: 若电流表和电压表都使用小量程时,读出分别为IA=0.2A,UV=2.6V; 若电流表和电压表使用大量程,读出分别为I′A=1A,U′V=13V, ①若电流为0.2A,则R1两端电压:U1=IAR1=0.2A×3Ω=0.6V, 滑动变阻器接入电路的阻值恰为最大值的一半, 若使用的是规格是“10Ω 2A”,则U变=IAR变=0.2A×5Ω=1V, 若使用的是规格是“20Ω 2A”,则U变=IAR变=0.2A×1Ω=2V,根据电压表可能的读数, 可判断,电压表不是测R1也不是测R2两端电压,所以电压表只能测量电源的电压; 根据串联电路的电压特点:U=U1+U变=0.6V+U变 , 根据电压表可能的读数,则使用“20Ω 2A”恰好符合电压表示数为2.6V,R2两端的电压为2V; ②若电流为1A,则R1两端电压:U′1=IAR1=1A×3Ω=3V, 若使用的是规格是“10Ω 2A”,则U′变=I′AR变=1A×5Ω=5V, 若使用的是规格是“20Ω 2A”,则U′变=I′AR变=1A×10Ω=10V,根据电压表可能的读数, 可判断,电压表不是测R1也不是测R2两端电压,所以电压表只能测量电源的电压; 根据串联电路的电压特点: U=U′1+U′变=3V+U′变 , 根据电压表可能的读数,则使用“20Ω 2A”恰好符合电压表示数为13V,R2两端的电压为10V. 故无论哪种情况,实验时所用变阻器R2的规格为“20Ω 2A”,R2的电压为2V或10V.
25.【答案】(1)将电压表指针调零(指针调零) (2)电压表的正负接线柱接反了或正负接线柱接反了 (3)物理量没有单位;串联电路两端的总电压等于各串联用电器两端的电压之和;C
五、综合题
26.【答案】(1)短 (2)蓄电池的总电压高于人体安全电压 (3)用电器
27.【答案】(1)导;不高于36 (2)费力;省距离 (3)4.5;9
