九年级物理下册第十五章电功和电热单元综合测试（新版）苏科版

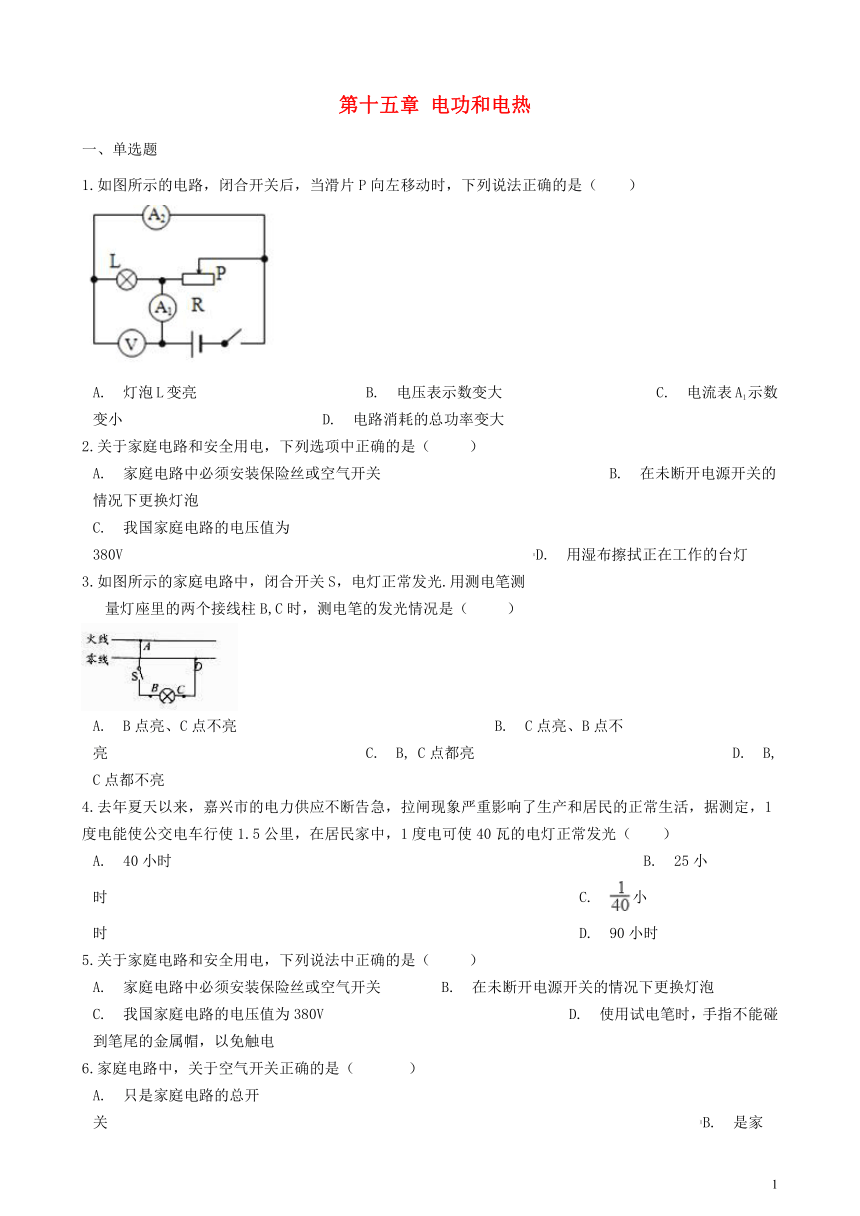

第十五章 电功和电热
一、单选题
1.如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（　　）
A.?灯泡L变亮???????????B.?电压表示数变大??????????C.?电流表A1示数变小?????????????D.?电路消耗的总功率变大
2.关于家庭电路和安全用电，下列选项中正确的是（?? ）
A.?家庭电路中必须安装保险丝或空气开关???????????????B.?在未断开电源开关的情况下更换灯泡C.?我国家庭电路的电压值为380V???????????????????????????D.?用湿布擦拭正在工作的台灯
3.如图所示的家庭电路中，闭合开关S，电灯正常发光.用测电笔测? 量灯座里的两个接线柱B,C时，测电笔的发光情况是（?? ）
A.?B点亮、C点不亮?????????????????B.?C点亮、B点不亮?????????????????C.?B, C点都亮?????????????????D.?B, C点都不亮
4.去年夏天以来，嘉兴市的电力供应不断告急，拉闸现象严重影响了生产和居民的正常生活，据测定，1度电能使公交电车行使1.5公里，在居民家中，1度电可使40瓦的电灯正常发光（　　）
A.?40小时???????????????????????????????B.?25小时???????????????????????????????C.?小时???????????????????????????????D.?90小时
5.关于家庭电路和安全用电，下列说法中正确的是（?? ）
A.?家庭电路中必须安装保险丝或空气开关????B.?在未断开电源开关的情况下更换灯泡C.?我国家庭电路的电压值为380V????????????????D.?使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
6.家庭电路中，关于空气开关正确的是（??? ）
A.?只是家庭电路的总开关???????????????????????????????????????B.?是家庭电路的某用电器开关C.?代替了闸刀开关和熔丝???????????????????????????????????????D.?跟漏电保护器作用相同
7.下列数值最接近实际情况的是（??? ）
A.?中学生100m短跑成绩约为7s??????????????????????????????B.?人的正常体温是39℃C.?一个中学生从一楼走上二楼做的功约150J???????????D.?家用电冰箱正常工作电流约1A
8.一盏10W灯泡两端的电压是2.5V，在半小时内通过灯泡的电荷量是（?? ）
A.?7200库??????????????????????????????????B.?450库??????????????????????????????????C.?45库??????????????????????????????????D.?72库
9.有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2 ， 不考虑温度对灯丝电阻的影响，下列说法正确的是（?? ）
A.?L1和L2正常工作时的电流一样大?????????????????????????B.?L1和L2串联在一起同时使用时，两灯一样亮C.?L1和L2并联在一起同时使用时，两灯消耗的功率一样大???????????D.?将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光
10.标有“220V100W”的甲灯和“220V40W”字样的乙灯（不考虑温度对灯丝电阻的影响），它们的电阻（　　）
A.?甲灯大????????????????????????????????B.?乙灯大???????????????????????????????C.?一样大???????????????????????????????D.?无法判断
11.假设导体没有电阻，当用电器通电时，下列说法正确的是（????）
A.?白炽灯仍然能发光????????B.?电动机仍然能转动????????C.?电饭锅仍然能煮饭????????D.?电熨斗仍然能熨衣服
12.如图所示的做法中，符合安全用电原则的是（　　）
A.?在电线上晒湿衣服B.?使用绝缘皮破损的插头C.?同时使用大功率的用电器D.?不靠近高压电

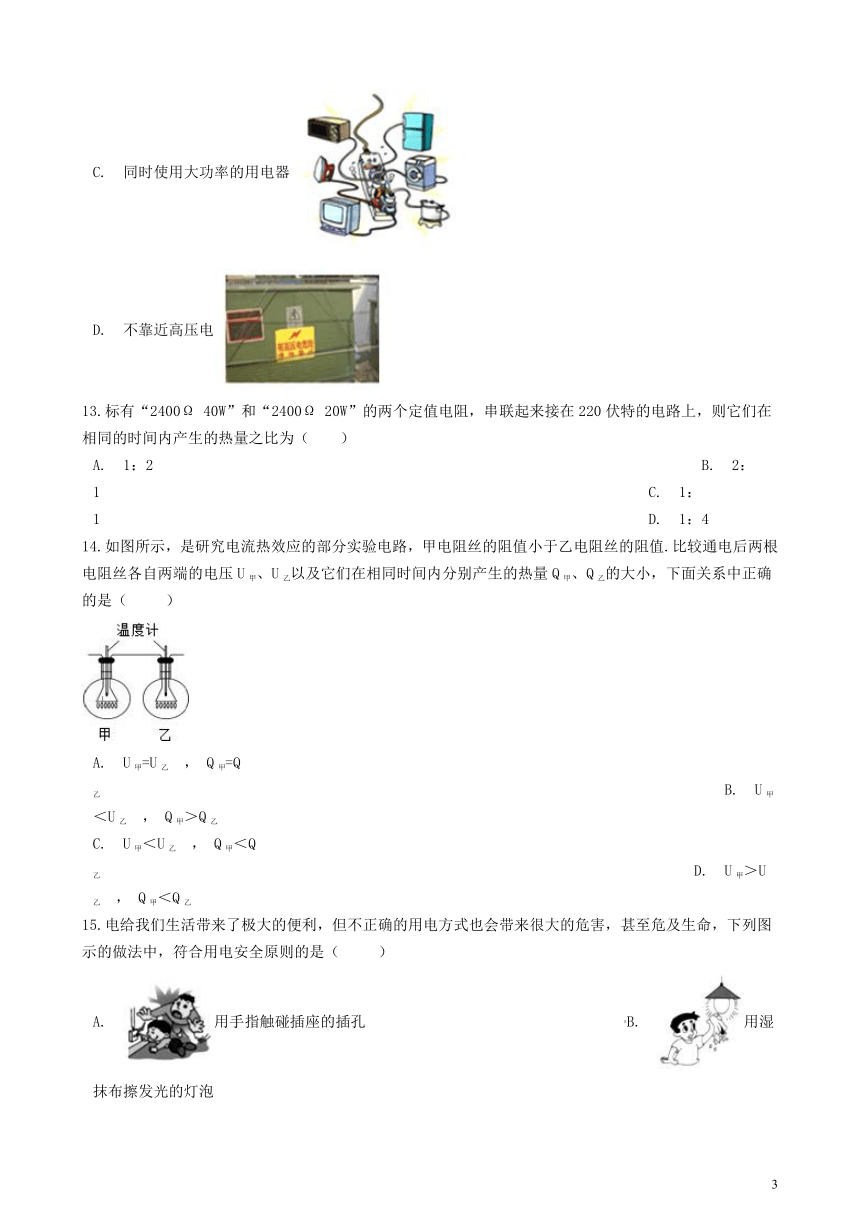

13.标有“2400Ω 40W”和“2400Ω 20W”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（　　）
A.?1：2????????????????????????????????????B.?2：1????????????????????????????????????C.?1：1????????????????????????????????????D.?1：4
14.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值.比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（?? ）
A.?U甲=U乙 ， Q甲=Q乙?????????????????????????????????????????B.?U甲＜U乙 ， Q甲＞Q乙C.?U甲＜U乙 ， Q甲＜Q乙???????????????????????????????????????D.?U甲＞U乙 ， Q甲＜Q乙
15.电给我们生活带来了极大的便利，但不正确的用电方式也会带来很大的危害，甚至危及生命，下列图示的做法中，符合用电安全原则的是（?? ）
A.?用手指触碰插座的插孔?????????????????B.?用湿抹布擦发光的灯泡C.?将冰箱的金属外壳接地????????????D.?同时使用多个大功率电器
二、填空题

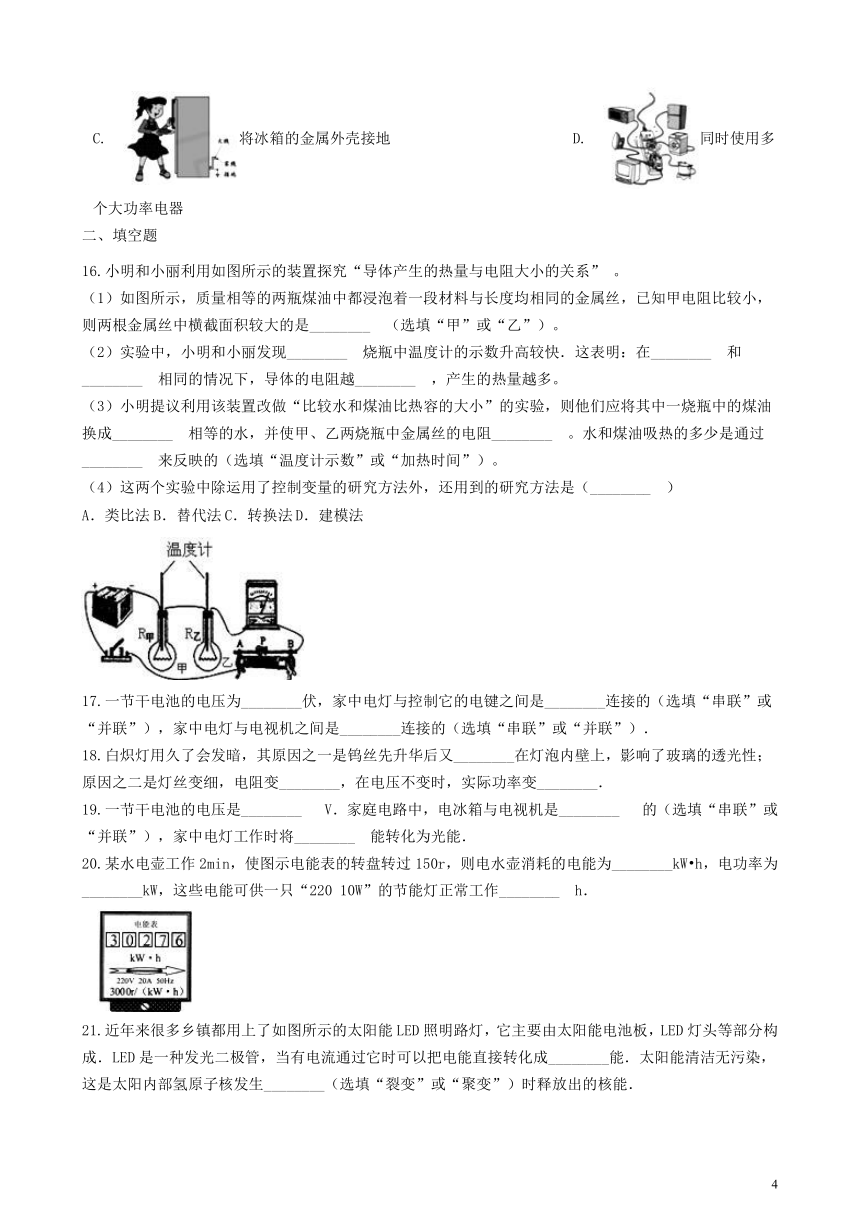

16.小明和小丽利用如图所示的装置探究“导体产生的热量与电阻大小的关系” 。（1）如图所示，质量相等的两瓶煤油中都浸泡着一段材料与长度均相同的金属丝，已知甲电阻比较小，则两根金属丝中横截面积较大的是________?（选填“甲”或“乙”）。（2）实验中，小明和小丽发现________?烧瓶中温度计的示数升高较快．这表明：在________?和________?相同的情况下，导体的电阻越________?，产生的热量越多。（3）小明提议利用该装置改做“比较水和煤油比热容的大小”的实验，则他们应将其中一烧瓶中的煤油换成________?相等的水，并使甲、乙两烧瓶中金属丝的电阻________?。水和煤油吸热的多少是通过________?来反映的（选填“温度计示数”或“加热时间”）。（4）这两个实验中除运用了控制变量的研究方法外，还用到的研究方法是（________?）
A．类比法　
B．替代法
C．转换法
D．建模法
17.一节干电池的电压为________伏，家中电灯与控制它的电键之间是________连接的（选填“串联”或“并联”），家中电灯与电视机之间是________连接的（选填“串联”或“并联”）．
18.白炽灯用久了会发暗，其原因之一是钨丝先升华后又________在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变________，在电压不变时，实际功率变________．
19.一节干电池的电压是________? V．家庭电路中，电冰箱与电视机是________? 的（选填“串联”或“并联”），家中电灯工作时将________?能转化为光能．
20.某水电壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为________kW?h，电功率为________kW，这些电能可供一只“220 10W”的节能灯正常工作________?h．

21.近年来很多乡镇都用上了如图所示的太阳能LED照明路灯，它主要由太阳能电池板，LED灯头等部分构成．LED是一种发光二极管，当有电流通过它时可以把电能直接转化成________能．太阳能清洁无污染，这是太阳内部氢原子核发生________（选填“裂变”或“聚变”）时释放出的核能．

三、解答题
22.请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中，并且使之符合安全用电的要求．
23.在如图所示的电路中，电源电压保持不变，灯泡L2标有“24V? 12W”．开关S1闭合、S2断开时，电流表的示数为1A，电压表的示数为12V，灯泡L1正常发光．不考虑温度对灯泡灯丝电阻的影响，求：（1）灯泡L1的额定功率．（2）在10s内，灯泡L1正常发光时消耗的电能．（3）灯泡L2的电阻．（4）当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．
四、实验探究题
24.小靖和小晖用如图所示的装置探究“电流产生的热量与电阻的关系”．装置中除了R甲＞R乙外，其余条件均相同．

（1）将两电阻丝串联接入电路是为了控制通过电阻丝的________及通电时间相等．实验发现，甲瓶温度计示数升高快，表明该实验条件下，导体的电阻越大，电流产生的热量越________．
（2）小靖提议利用该装置改装成“比较食用油和煤油的吸热能力”的实验．若保持甲的器材不变时，他们除了把乙的煤油换成食用油外，还需更换乙的________．此外，为了能在通电一段时间后，通过比较两温度计示数的大小来比较食用油和煤油的吸热能力，他们设计的实验必须满足的条件还有________．
25.要测量标有“2.5V”字样的小灯泡的额定功率，现有器材：电压恒定为6V的电源，一个电压表，标有“50Ω 1A” 的滑动变阻器A和标有“? ×Ω 1A”的滑动变阻器B。实验过程如下：选用滑动变阻器A，设计电路如图甲所示，正确连接好电路，闭合开关，移动滑片，当电压表示数为2.5V时，小灯泡正常发光。
（1）断开开关，用滑动变阻器B替换小灯泡，再闭合开关，调节滑动变阻器________（选填“A”或“B”），使电压表示数为________V，这时滑动变阻器B的阻值与小灯泡正常工作时的阻值相等；
（2）保持滑动变阻器________（选填“A”或“B”）的滑片位置不变，把另一只滑动变阻器的滑片移到阻值最大端，此时电压表示数如图乙所示，则小灯泡的额定功率为________W。
26.在探究影响电流做功大小的因素的实验中：
（1）用如图所示的电路可以来探究电功与________?的关系．
（2）实验中提供“2.5V”和“3.8V”两种规格的灯泡若干，则你所选用的灯泡是实验中提供“2.5V”和“3.8V”两种规格的灯泡若干，则你所选用的灯泡是________?
（3）下面是某同学探究该实验的过程与记录，请帮他完成①根据电路图连接电路②闭合开关，调节滑片，观察到L1比L2亮，说明相同时间内电流通过________?做功多，同时他还需要收集到的另一信息是________?③多次调节滑片的位置，重复步骤②④综合分析实验的现象与数据得到的结论是：________?
五、综合题
27.阅读材料，回答材料后的问题 插座改革开放初期，大量各类外国电器产品涌入中国，市场需要一种可兼容多个国家标准插头的插座，万用孔插座在此背景下应运而生． 万用孔插座的三相插孔与两相插孔合在一起，有3个孔，如图1所示．既能插三相插头又能插二相插头，既能插圆插头又能插扁插头，由于其方便易用，一孔多用，适合不同国家标准的插头，在市民家中使用较为广泛．万用孔插座是老国标插座，此类插座因插孔较大，插座接片与电器插头接触面积过小，容易使插拔力过松、接触片过热，从而造成火灾事故的隐患．这类插座的电源线一端往往是两相插头，没有接地线．，国家质检总局和国家标准化管理委员会就联合发布了“插座新国标”，明确禁止生产万用孔插座，并且制定了更高要求的标准升级．与万用孔相比，新国标标准下的插座产品，要求是两相和三相插孔分开组合形式（俗称新五孔插座）的插座，如图2所示，电源线端是三相插头，能够同时满足火线、零线、地线三条线路，用起来会比较安全放心．同时插头与插座的接触面积更大，接触更紧密，能有效防止发热，同时防触电性能更好，安全性能得到了很大提升．公安部曾经发布数据，我国近年来累计发生的火灾事故中，由于电源插座、开关短路等原因引发的火灾，位居各类火灾之首，插座引起的电气火灾在家庭火灾中约占 ．为了安全，请大家一定要使用合格的插座．
（1）家庭电路中，各用电器之间是________的．（选填“串联”或“并联”）
（2）新国标插座与万用孔插座的区别：________．（写两条）
（3）洗手间墙上的固定插座有水溅入时会形成短路，请你想一种办法防止________．
28.（2017?乐山）如甲图所示，R1为定值电阻，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P从B端移到A端，两电表示数变化关系如乙图所示．求：
（1）电源电压；
（2）滑动变阻器R2的最大阻值；
（3）滑片P滑到AB中点时电阻R1的电功率．

答案解析部分
一、单选题
1.【答案】D
2.【答案】A
3.【答案】A
4.【答案】B
5.【答案】A
6.【答案】C
7.【答案】D
8.【答案】A
9.【答案】D
10.【答案】B
11.【答案】B
12.【答案】D
13.【答案】C
14.【答案】C
15.【答案】C
二、填空题
16.【答案】甲；乙???；电流；时间；大；质量；相等；加热时间；C
17.【答案】1.5；串联；并联
18.【答案】凝华；大；小
19.【答案】1.5；并联；电能
20.【答案】0.05；1.5；5
21.【答案】光；聚变
三、解答题
22.【答案】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
23.【答案】解：（1）开关S1闭合、S2断开时，电路中只有L1 ， 灯泡正常发光，则U额1=U=12V，I额1=I=1A，则其额定电功率为：P额1=U额1I额1=12V×1A=12W；（2）L2正常发光时功率为12W，由P=得：W=P额2t=12W×10s=120J；（3）由P=UI=得，灯泡L2的电阻R2==48Ω；（4）当开关S1、S2都闭合时，两灯泡并联，此时通过L1的电流仍为1A，通过L2的电流I2=?=0.25A；所以电流表的示数为I=I1+I2=1A+0.25A=1.25A；L2的实际功率P2=UI2=12V×0.25A=3W．答：（1）灯泡L1的额定功率为12W；（2）在10s内，灯泡正常L2正常发光时消耗的电能为120J；（3）灯泡L2的电阻为48Ω；（4）当开关S1、S2都闭合时，电流表的示数为1.25A；灯泡L2的实际功率为3W．
四、实验探究题
24.【答案】（1）电流；多（2）电阻丝；甲、乙质量和初温相同，电阻丝阻值相等
25.【答案】（1）B；2.5（2）B；0.5
26.【答案】（1）电压（2）“2.5V”和“3.8V”的灯各一个（3）L1；电压表V1和V2的示数；通电时间相同，电流相同，电压越大，电流做的功越多．
五、综合题
27.【答案】（1）并联（2）①两相和三相插孔分开组合形式；②电源线端是三相插头，能够同时满足火线、零线、地线三条线路（3）给插座加盖
28.【答案】（1）解：当滑动变阻器的滑片滑到A端时，电路为R1的简单电路，电压表测电源的电压， 由图象可知，电源的电压U=6V；答：电源电压为6V；（2）解：当滑动变阻器的滑片滑到B端时，R2接入电路中的电阻最大，电路中的电流最小， 由图象可知，电路中的电流I小=0.2A，R1两端的电压U1=2V，因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U2=U﹣U1=6V﹣2V=4V，由I= 可得，滑动变阻器R2的最大阻值：R2= = =20Ω；答：滑动变阻器R2的最大阻值为20Ω；（3）解：R1的阻值： R1= = =10Ω，因串联电路中总电阻等于各分电阻之和，所以，滑片P滑到AB中点时，电路中的电流：I= = =0.3A，电阻R1的电功率：P1=I2R1=（0.3A）2×10Ω=0.9W．答：滑片P滑到AB中点时电阻R1的电功率为0.9W．
