第七讲 电流、串并联电路中的电流规律

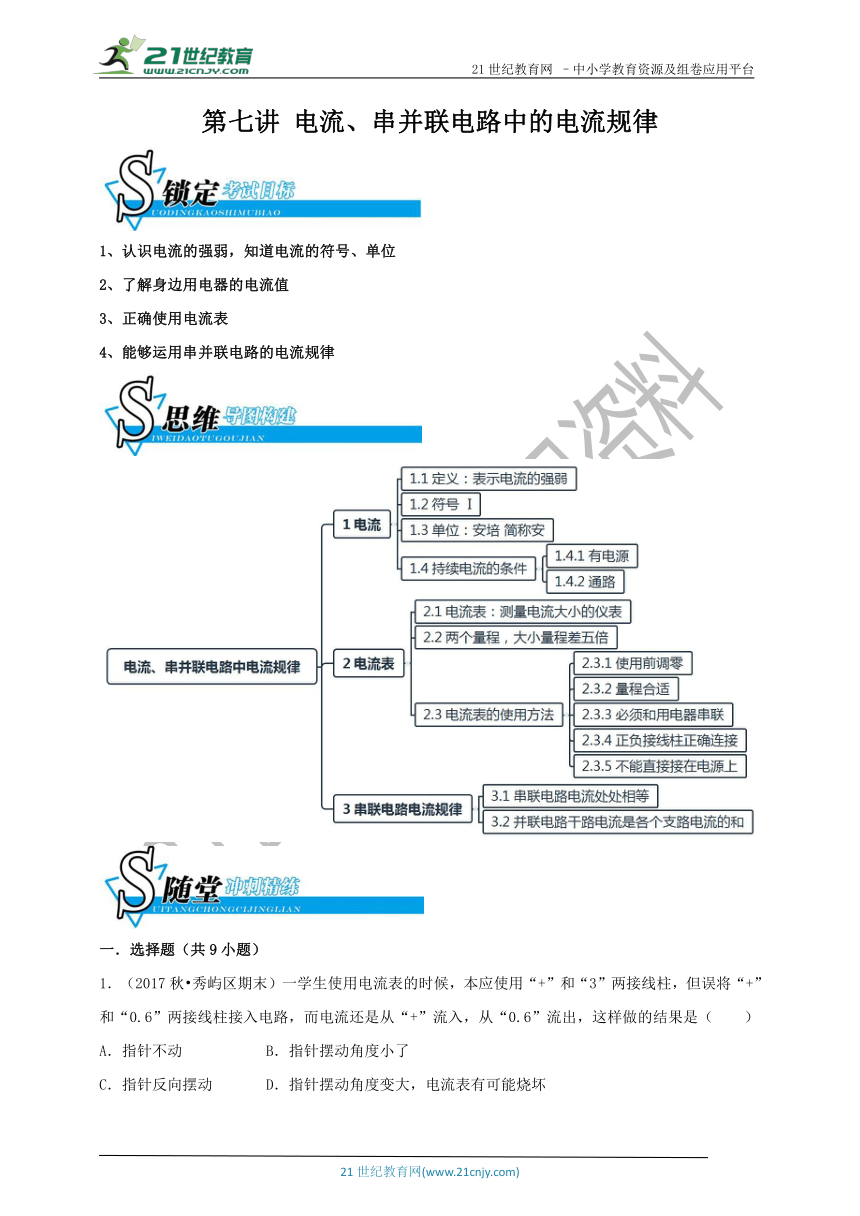

认识电流的强弱，知道电流的符号、单位
了解身边用电器的电流值
正确使用电流表
能够运用串并联电路的电流规律
一．选择题（共9小题）
1．（2017秋 秀屿区期末）一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（　　）
A．指针不动 B．指针摆动角度小了
C．指针反向摆动 D．指针摆动角度变大，电流表有可能烧坏

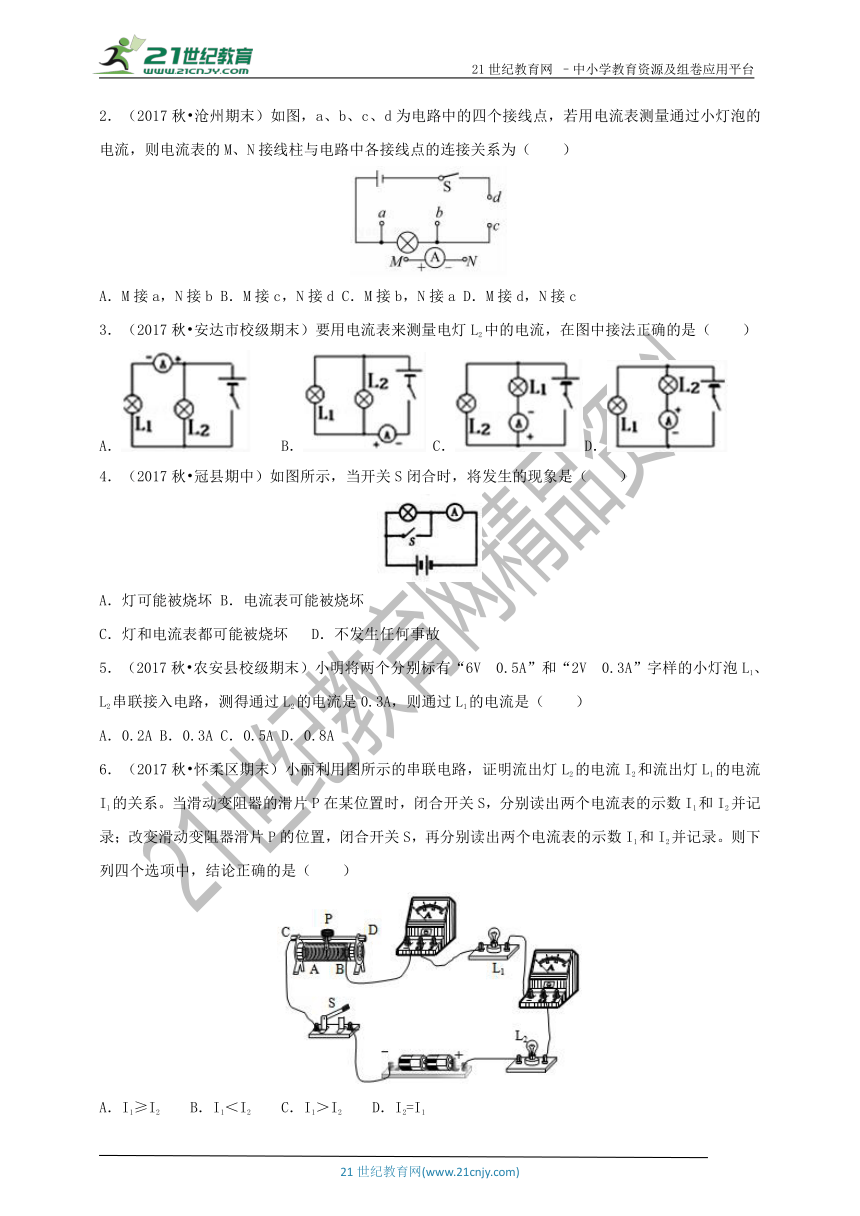

2．（2017秋 沧州期末）如图，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为（　　）
A．M接a，N接b B．M接c，N接d C．M接b，N接a D．M接d，N接c
3．（2017秋 安达市校级期末）要用电流表来测量电灯L2中的电流，在图中接法正确的是（　　）
A． B． C． D．
4．（2017秋 冠县期中）如图所示，当开关S闭合时，将发生的现象是（　　）
A．灯可能被烧坏 B．电流表可能被烧坏
C．灯和电流表都可能被烧坏 D．不发生任何事故
5．（2017秋 农安县校级期末）小明将两个分别标有“6V 0.5A”和“2V 0.3A”字样的小灯泡L1、L2串联接入电路，测得通过L2的电流是0.3A，则通过L1的电流是（　　）
A．0.2A B．0.3A C．0.5A D．0.8A
6．（2017秋 怀柔区期末）小丽利用图所示的串联电路，证明流出灯L2的电流I2和流出灯L1的电流I1的关系。当滑动变阻器的滑片P在某位置时，闭合开关S，分别读出两个电流表的示数I1和I2并记录；改变滑动变阻器滑片P的位置，闭合开关S，再分别读出两个电流表的示数I1和I2并记录。则下列四个选项中，结论正确的是（　　）
A．I1≥I2 B．I1＜I2 C．I1＞I2 D．I2=I1

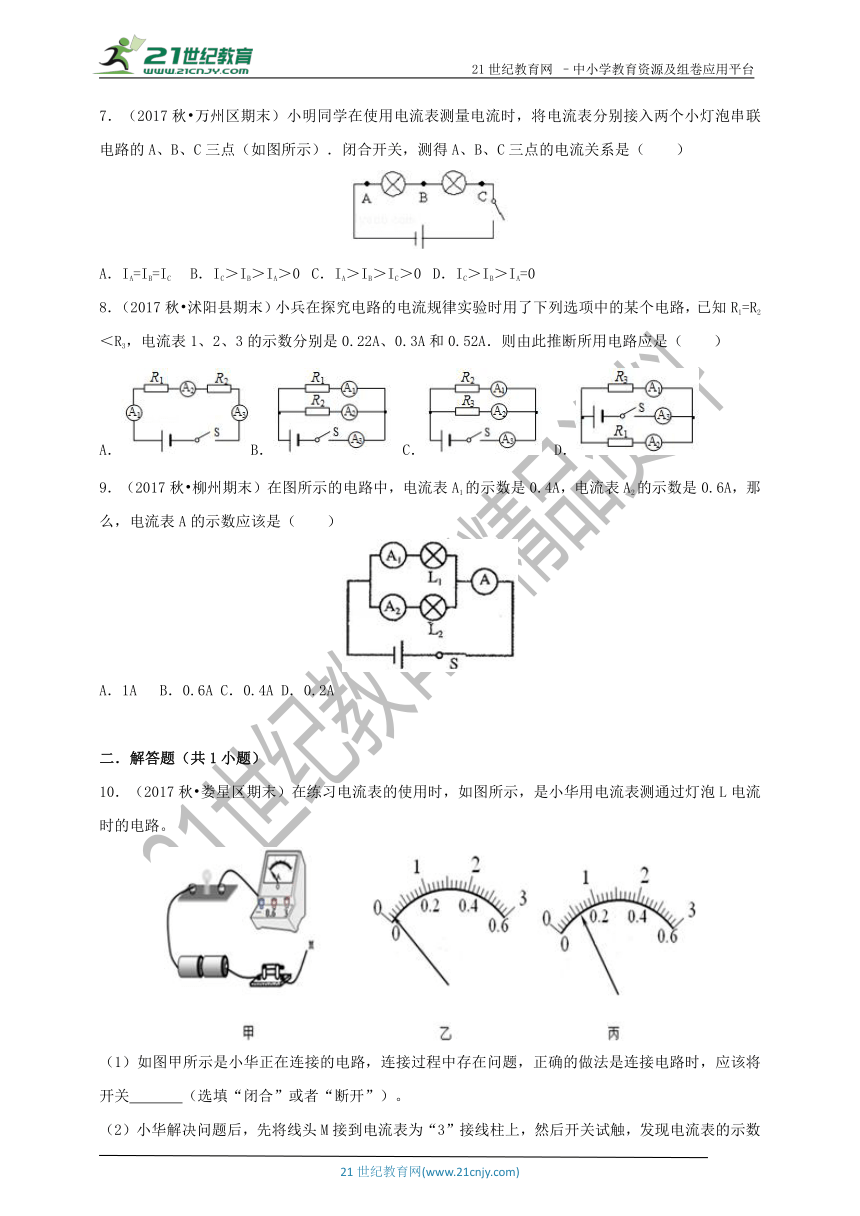

7．（2017秋 万州区期末）小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）．闭合开关，测得A、B、C三点的电流关系是（　　）
A．IA=IB=IC B．IC＞IB＞IA＞0 C．IA＞IB＞IC＞0 D．IC＞IB＞IA=0
8．（2017秋 沭阳县期末）小兵在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2＜R3，电流表1、2、3的示数分别是0.22A、0.3A和0.52A．则由此推断所用电路应是（　　）
A． B． C． D．
9．（2017秋 柳州期末）在图所示的电路中，电流表A1的示数是0.4A，电流表A2的示数是0.6A，那么，电流表A的示数应该是（　　）
A．1A B．0.6A C．0.4A D．0.2A
　
二．解答题（共1小题）
10．（2017秋 娄星区期末）在练习电流表的使用时，如图所示，是小华用电流表测通过灯泡L电流时的电路。
（1）如图甲所示是小华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时，应该将开关　 　（选填“闭合”或者“断开”）。
（2）小华解决问题后，先将线头M接到电流表为“3”接线柱上，然后开关试触，发现电流表的示数如图乙所示。则出现以上现象的原因是所选的量程　 　（选填“偏大”或者“偏小”）。
（3）小华思考了一下，然后将线头M连接到　 　接线柱上（选填“﹣”、“0.6”或者“3”），然后开关试触，才使电流表的示数正常。若此时电流表的示数如图丙所示，则通过灯泡L电流是　 　A。
一．选择题（共4小题）

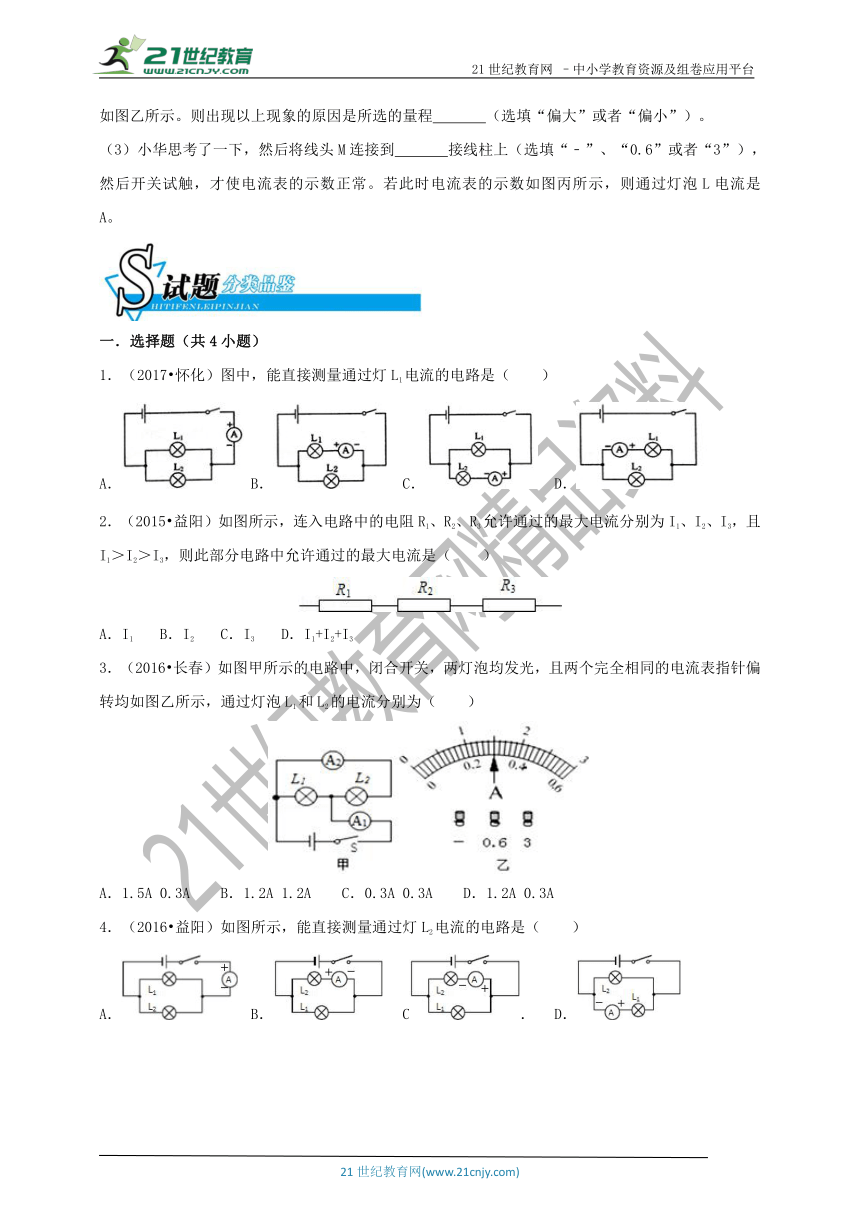

1．（2017 怀化）图中，能直接测量通过灯L1电流的电路是（　　）
A． B． C． D．
2．（2015 益阳）如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（　　）
A．I1 B．I2 C．I3 D．I1+I2+I3
3．（2016 长春）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A
4．（2016 益阳）如图所示，能直接测量通过灯L2电流的电路是（　　）
A． B． C． D．
二．多选题（共1小题）

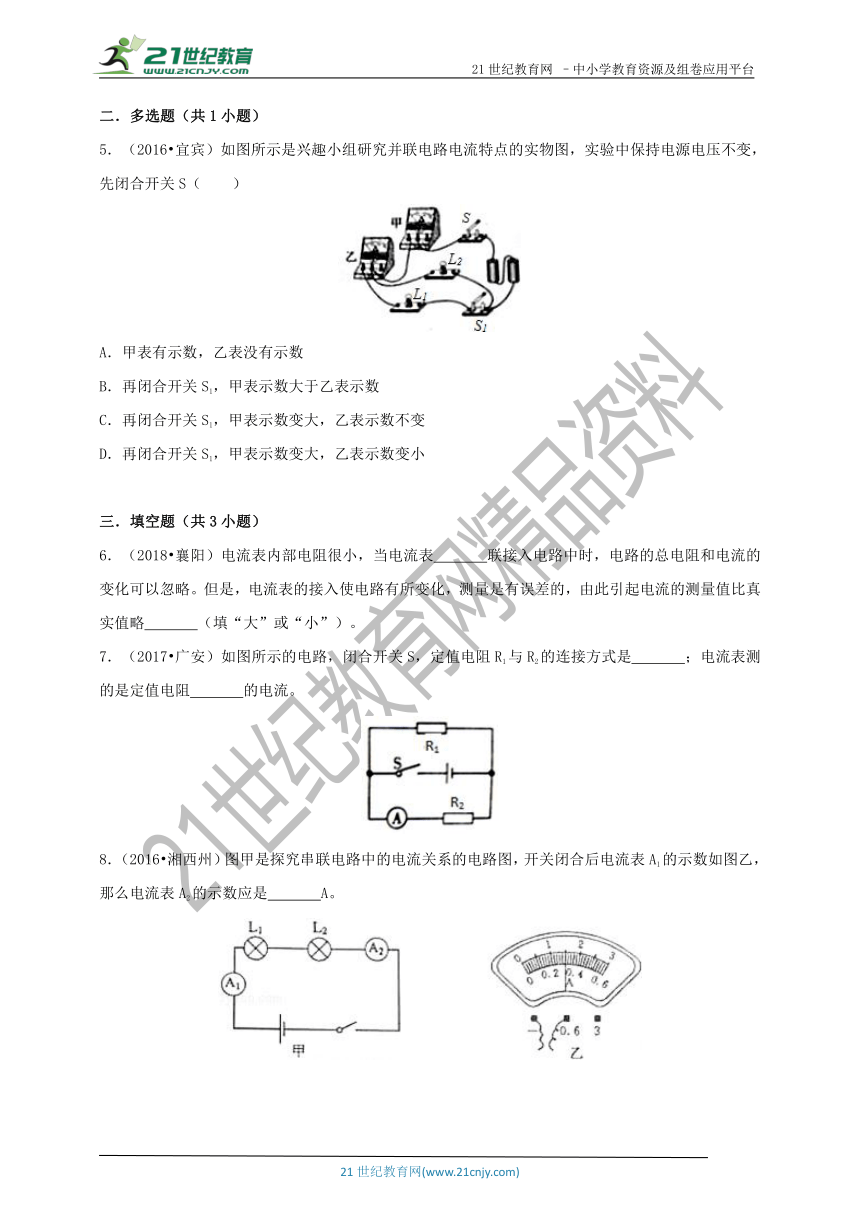

5．（2016 宜宾）如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（　　）
A．甲表有示数，乙表没有示数
B．再闭合开关S1，甲表示数大于乙表示数
C．再闭合开关S1，甲表示数变大，乙表示数不变
D．再闭合开关S1，甲表示数变大，乙表示数变小
　
三．填空题（共3小题）
6．（2018 襄阳）电流表内部电阻很小，当电流表　 　联接入电路中时，电路的总电阻和电流的变化可以忽略。但是，电流表的接入使电路有所变化，测量是有误差的，由此引起电流的测量值比真实值略　 　（填“大”或“小”）。
7．（2017 广安）如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是　 　；电流表测的是定值电阻　 　的电流。
8．（2016 湘西州）图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是　 　A。
　
四．实验探究题（共1小题）
9．（2016 河南）小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是　 　（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是　 　（选填“A”“B”或“C”）处的电流。
（3）测出A、B、C三处的电流如表所示，由此得出初步结论：　 　（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是：　 　。
位置 A B C
电 流/A 0.30 0.24 0.54
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在图丙中的虚线框中画出电路图。
　
五．解答题（共1小题）
10．（2016 天津）在研究并联电路的电流规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：
（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接。
（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为　 　A；若不计实验误差，请在图4中标出电流表A3的指针位置。
一．选择题（共10小题）
1．（2018 微山县一模）图中，能直接测量通过灯L1和L2总电流的电路是（　　）
A． B． C． D．
2．（2018 长沙模拟）如图所示的部分电路中，电流表A1、A2所测量的电流分别是（　　）
A．A1测量通过灯L1、L2的电流之和
B．A2测量通过灯L3的电流
C．A1测量通过灯L3的电流
D．A2测量通过灯L1、L2的电流之和
3．（2018 天心区校级模拟）已知L1、L2是两个不相同的灯泡，在如图所示的四个电路中，能正确测量通过灯L1电流的电路是（　　）
A． B． C． D．
4．（2018 东丽区一模）图中，能正确测量通过灯L1电流的电路是（　　）
A． B． C． D．
5．（2017 淮安一模）下列电路中，电流表测灯L1电流的是（　　）
A． B． C． D．
6．（2018 永定县校级一模）如图所示开关闭合时，L1比L2亮，则有（　　）
A．通过L1的电流比较大 B．通过L2的电流比较大
C．通过L1和L2的电流一样大 D．无法判断
7．（2018 新泰市校级模拟）如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（　　）
A．1.6A B．0.32A C．1.28A D．1.92A
8．（2018 广西一模）如图所示电路，闭合开关S后，电流表A1的示数是0.2A，A的示数是0.45A，则通过灯L2的电流是（　　）
A．0.2A B．0.25A C．0.45A D．0.65A
9．（2018 济宁一模）小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（　　）
A．0.32A B．1.6A C．1.92A D．1.28A
10．（2018 绥化一模）如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法不正确的是（　　）
A．AB段的电阻大于BC段的电阻
B．通电相同时间，AB段消耗的电能大于BC段消耗的电能
C．AB段两端的电压大于BC段两端的电压
D．AB段的电流小于BC段的电流
　
二．填空题（共1小题）
11．（2018 玉溪二模）（1）如图1所示，是实验室中常见电流表的示意图，请你写出从图中得到的两条信息：①电流表选择的量程是　 　；②电流表的示数为　 　。
（2）如图2的电压表，若选0～3V的量程，读数为　 　V；若选0～15V的量程，读数为　 　V。
一．选择题（共9小题）
1．（2017秋 秀屿区期末）一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（　　）
A．指针不动
B．指针摆动角度小了
C．指针反向摆动
D．指针摆动角度变大，电流表有可能烧坏
【解答】解：本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，会损坏电流表。
故选：D。
　
2．（2017秋 沧州期末）如图，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为（　　）
A．M接a，N接b B．M接c，N接d C．M接b，N接a D．M接d，N接c
【解答】解：
要用电流表测量通过灯泡的电流，则电流表应与灯泡串联，所以电流表只能接在c、d之间，故AC错误；
为保证电流表正常使用，即电流由电流表正接线柱流入、由负接线柱流出，所以，由图知应使电流表的M接c，N接d；
故选：B。
　
3．（2017秋 安达市校级期末）要用电流表来测量电灯L2中的电流，在图中接法正确的是（　　）
A． B． C． D．
【解答】解：A、图中电流表测量电灯L1中的电流，故A错误；
B、图中电流表串联在干路中，测的是通过两个电灯的总电流，故B错误；
C、图中电流表测量电灯L1中的电流，且电流表的正、负接线柱接反了，故C错误；
D、图中电流表测量电灯L2中的电流，故D正确。
故选：D。
　
4．（2017秋 冠县期中）如图所示，当开关S闭合时，将发生的现象是（　　）
A．灯可能被烧坏 B．电流表可能被烧坏
C．灯和电流表都可能被烧坏 D．不发生任何事故
【解答】解：由图可知，当开关闭合时，电路发生短路，电流会很大故会烧坏电流表。
故选：B。
　
5．（2017秋 农安县校级期末）小明将两个分别标有“6V 0.5A”和“2V 0.3A”字样的小灯泡L1、L2串联接入电路，测得通过L2的电流是0.3A，则通过L1的电流是（　　）
A．0.2A B．0.3A C．0.5A D．0.8A
【解答】解：由题知，小灯泡L1、L2串联，通过L2的电流I2=0.3A，
因为串联电路中电流处处相等，
所以通过L1的电流I1=I2=0.3A。
故选：B。
　
6．（2017秋 怀柔区期末）小丽利用图所示的串联电路，证明流出灯L2的电流I2和流出灯L1的电流I1的关系。当滑动变阻器的滑片P在某位置时，闭合开关S，分别读出两个电流表的示数I1和I2并记录；改变滑动变阻器滑片P的位置，闭合开关S，再分别读出两个电流表的示数I1和I2并记录。则下列四个选项中，结论正确的是（　　）
A．I1≥I2 B．I1＜I2 C．I1＞I2 D．I2=I1
【解答】解：
由图可知，两个灯泡是串联的，因串联电路中的电流是处处相等的，所以两个电流表的示数应相等，即I1=I2 。
故选：D。
　
7．（2017秋 万州区期末）小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）．闭合开关，测得A、B、C三点的电流关系是（　　）
A．IA=IB=IC B．IC＞IB＞IA＞0 C．IA＞IB＞IC＞0 D．IC＞IB＞IA=0
【解答】解：由图可知，两灯串联，在串联电路中电流处处相等，所以IA=IB=IC。
故选：A。
　
8．（2017秋 沭阳县期末）小兵在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2＜R3，电流表1、2、3的示数分别是0.22A、0.3A和0.52A．则由此推断所用电路应是（　　）
A． B． C． D．
【解答】解：
A、该电路为串联电路，三个电流表的示数应该相等，不符合题意。
B、R1和R2组成并联电路，电流表A1测R1的电流，电流表A2测R2的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1=R2，所以A1的示数应等于A2的示数，A3的示数等于A1和A2的示数之和，不符合题意。
C、R2和R3组成并联电路，电流表A1测R2的电流，电流表A2测R3的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R2＜R3，所以A1的示数应大于A2的示数，A2的示数等于A1和A3的示数之和，不符合题意。
D、R1和R3组成并联电路，电流表A1测R3的电流，电流表A2测R1的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1＜R3，所以A1的示数应小于A2的示数，A3的示数等于A1和A2的示数之和，符合题意。
故选：D。
　
9．（2017秋 柳州期末）在图所示的电路中，电流表A1的示数是0.4A，电流表A2的示数是0.6A，那么，电流表A的示数应该是（　　）
A．1A B．0.6A C．0.4A D．0.2A
【解答】解：读图可知，这是一个并联电路，其中电流表A测干路电流，另两只电流表分别测支路电流。
由并联电路中干路电流等于各支路电流之和可知，A的示数=0.4A+0.6A=1A。
故选：A。
　
二．解答题（共1小题）
10．（2017秋 娄星区期末）在练习电流表的使用时，如图所示，是小华用电流表测通过灯泡L电流时的电路。
（1）如图甲所示是小华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时，应该将开关　断开　（选填“闭合”或者“断开”）。
（2）小华解决问题后，先将线头M接到电流表为“3”接线柱上，然后开关试触，发现电流表的示数如图乙所示。则出现以上现象的原因是所选的量程　偏大　（选填“偏大”或者“偏小”）。
（3）小华思考了一下，然后将线头M连接到　0.6　接线柱上（选填“﹣”、“0.6”或者“3”），然后开关试触，才使电流表的示数正常。若此时电流表的示数如图丙所示，则通过灯泡L电流是　0.12　A。
【解答】解：（1）由图可知，小华在连接电路过程中，开关未断开；正确的做法是连接电路时，应该将开关断开；
（2）由题可知，电流表选择0﹣﹣3A量程，指针偏转角度很小，说明量程选大了；
（3）因为使用电流表要选择合适的量程，所以电流表应选择0﹣﹣0.6A量程，将线头M连接到“0.6接线柱上”，分度值是0.02A，故示数为0.12A。
故答案为：（1）断开；（2）偏大；（3）0.6；0.12。
一．选择题（共4小题）
1．（2017 怀化）图中，能直接测量通过灯L1电流的电路是（　　）
A． B． C． D．
【解答】解：
A、图中电流表在干路上，电流表测干路电流，故A不符合题意；
B、图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选：D。
　
2．（2015 益阳）如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（　　）
A．I1 B．I2 C．I3 D．I1+I2+I3
【解答】解：已知电阻R1、R2、R3串联接入电路，根据串联电路中电流特点，各处电流相等，因为I1＞I2＞I3，所以此部分电路中允许通过的最大电流是I3。
故选：C。
　
3．（2016 长春）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A
【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A1的量程为0～3A，分度值为0.1A，干路电流I=1.5A，
L2支路电流表A2的量程为0～0.6A，分度值为0.02A，通过L2的电流I2=0.3A；
则灯L1中的电流：
I1=I﹣I2=1.5A﹣0.3A=1.2A，故ABC错误、D正确。
故选：D。
　
4．（2016 益阳）如图所示，能直接测量通过灯L2电流的电路是（　　）
A． B． C． D．
【解答】解：A、图中两灯泡并联，电流表测干路电流，故A错误；
B、图中两灯泡并联，电流表与灯泡L1串联，且正负接线柱接反了，故B错误；
C、图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱正确，可直接测量通过灯L2的电流，故C正确；
D、图中两灯泡并联，电流表与灯泡L1串联，测量的是通过灯L1的电流，故D错误。
故选：C。
　
二．多选题（共1小题）
5．（2016 宜宾）如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（　　）
A．甲表有示数，乙表没有示数
B．再闭合开关S1，甲表示数大于乙表示数
C．再闭合开关S1，甲表示数变大，乙表示数不变
D．再闭合开关S1，甲表示数变大，乙表示数变小
【解答】解：A、先闭合开关S，电流从正极出发经开关S、甲电流表、灯泡L2回负极，电流表甲测L2的电流，则甲表有示数，乙表无电流经过，故没有示数，故A正确；
（2）再闭合S1，两灯泡并联，电流表甲测干路电流，电流表乙测L1支路电流，电流表甲示数变大，甲表示数大于乙表示数，因为S1断开时乙表的示数为0，再S1闭合时，乙表有示数，因此这个过程乙表的示数变大。故B正确，CD错误。
故选：AB。
　
三．填空题（共3小题）
6．（2018 襄阳）电流表内部电阻很小，当电流表　串　联接入电路中时，电路的总电阻和电流的变化可以忽略。但是，电流表的接入使电路有所变化，测量是有误差的，由此引起电流的测量值比真实值略　小　（填“大”或“小”）。
【解答】解：因为电流表的电阻非常小，如果并联在电路中，会使电路形成短路，所以电流表应串联在电路中；
尽管电流表的电阻非常小，但是还是有电阻的，对电流也有阻碍作用，所以，电流表测量的值比真实值略小。
故答案为：串；小。
　
7．（2017 广安）如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是　并联　；电流表测的是定值电阻　R2　的电流。
【解答】解：
由图可知，电路中有两条电流的路径，两个电阻是并联连接；
电流表与电阻R2串联在同一支路中，因此是测量的R2支路的电流。
故答案为：并联；R2。
　
8．（2016 湘西州）图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是　0.3　A。
【解答】解：根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；
根据电路图可知，两灯泡串联，电流表都测量电路电流，因为串联电路处处电流相等，因此电流表A2的示数与电流表A1的示数相等，都为0.3A。
故答案为：0.3。
　
四．实验探究题（共1小题）
9．（2016 河南）小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是　C　（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是　A或B　（选填“A”“B”或“C”）处的电流。
（3）测出A、B、C三处的电流如表所示，由此得出初步结论：　IC=IA+IB　（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是：　换上规格不同的灯泡多次实验　。
位置 A B C
电 流/A 0.30 0.24 0.54
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在图丙中的虚线框中画出电路图。
【解答】解：（1）电流表在干路上测量干路的电流，即C点的电流；
（2）让电流表测量另一处的电流，也就是测量支路的电流，左图测量的是A点的电流，右图测量的是B点的电流，电路连接如图所示：
（3）并联电路中，干路电流等于各支路电流的和，即IC=IA+IB，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验；
（4）在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求即，电路如图所示：
故答案为：（1）C；（2）电路连接如上图：A或B；（3）IC=IA+IB；换上规格不同的灯泡多次实验；（4）电路图如上图所示：
　
五．解答题（共1小题）
10．（2016 天津）在研究并联电路的电流规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：
（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接。
（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为　0.3　A；若不计实验误差，请在图4中标出电流表A3的指针位置。
【解答】解：（1）根据电路图可知，两灯并联，A1测量L1的电流，A2测量L2的电流，A3测量干路电流，S控制整个电路，连接如图1所示；
（2）电流表A1的量程为0～0.6A，分度值为0.1A，此时示数为0.3A，故通过L1的电流为0.3A；
A2量程为0～0.6A，分度值为0.1A，此时示数为0.5A，根据并联电路电流特点：干路电流等于各支路电流之和，则A3示数为0.3A+0.5A=0.8A，指针位置如图2所示。
故答案为：（1）如图1所示；
（2）0.3；如图2所示。
一．选择题（共10小题）
1．（2018 微山县一模）图中，能直接测量通过灯L1和L2总电流的电路是（　　）
A． B． C． D．
【解答】解：由图知，两只灯泡并联，要直接测量通过灯L1和L2总电流，需要将电流表串联在干路中，而A、C、D中电流表都是串联在某一支路中的，B选项中电流表串联在干路中，并且经过电流表的电流方向也正确。所以只有B符合题意。
故选：B。
　
2．（2018 长沙模拟）如图所示的部分电路中，电流表A1、A2所测量的电流分别是（　　）
A．A1测量通过灯L1、L2的电流之和
B．A2测量通过灯L3的电流
C．A1测量通过灯L3的电流
D．A2测量通过灯L1、L2的电流之和
【解答】解：若电流从左侧流入，从右侧流出。则：
电流分为两支：一支过A1又分为两支：一支过灯泡L2、电流表A2到负极；另一支过灯泡L3到负极；
另一支经过灯泡L1、电流表A2到负极。
所以三只灯泡并联，电流表A1测量通过灯泡L2、L3的电流；电流表A2测量通过灯泡L1、L2的电流。
故选：D。
　
3．（2018 天心区校级模拟）已知L1、L2是两个不相同的灯泡，在如图所示的四个电路中，能正确测量通过灯L1电流的电路是（　　）
A． B． C． D．
【解答】解：
A、电流表在干路上测的是干路的电流，故A错误；
B、电流表与L1串联，测的是L1的电流，但正负接线柱接反，故B错；
C、电流表与L2串联，测L2中的电流，并且正负接线柱接反，故C错误；
D、右边电流表串联在干路上，测量干路电流；下面电流表与L2串联，测的是通过L2的电流，正负接线柱连接都正确，通过L1的电流等于两电流表示数之差，故D正确。
故选：D。
　
4．（2018 东丽区一模）图中，能正确测量通过灯L1电流的电路是（　　）
A． B． C． D．
【解答】解：A、电流表在干路上测的是干路的电流，故A错误；
B、电流表与L1串联，测的是L1的电流，并且正负接线柱连接正确，故B正确；
C、测量干路中的电流表连接正确，但下面电流表与L2串联，测L2中的电流，并且正负接线柱错误，故C错误；
D、电流表与L1串联，测的是L1的电流，但正负接线柱连接错误，故D错误。
故选：B。
　
5．（2017 淮安一模）下列电路中，电流表测灯L1电流的是（　　）
A． B． C． D．
【解答】解：A、由电路图可知，电流表与灯L1并联，电流表连接错误，故A错误；
B、由电路图可知，电流表与灯L2串联，电流表测通过灯L2的电流，故B错误；
C、由电路图可知，电流表与灯L1串联，电流表测通过灯L1的电流，故C正确；
D、由电路图可知，电流表接在干路中，电流表测干路中的电流，故D错误；
故选：C。
　
6．（2018 永定县校级一模）如图所示开关闭合时，L1比L2亮，则有（　　）
A．通过L1的电流比较大 B．通过L2的电流比较大
C．通过L1和L2的电流一样大 D．无法判断
【解答】解：由图可知，两灯串联在电路，由串联电路中电流处处相等可知，通过两灯的电流相等。
灯泡的亮度是由其实际功率决定的，由P=I2R可知，两灯亮度不同是因为两灯电阻不同造成的。
故选：C。
　
7．（2018 新泰市校级模拟）如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（　　）
A．1.6A B．0.32A C．1.28A D．1.92A
【解答】解：由图a、b可知两电流表分别测量的是干路和支路电流，即A1测量干路电流，A2测量L2支路电流，
I=1.6A，I2=0.32A，
所以，由并联电路电流的规律：I=I1+I2得：
I1=I﹣I2=1.6A﹣0.32A=1.28A。
故选：C。
　
8．（2018 广西一模）如图所示电路，闭合开关S后，电流表A1的示数是0.2A，A的示数是0.45A，则通过灯L2的电流是（　　）
A．0.2A B．0.25A C．0.45A D．0.65A
【解答】解：
由电路图知，L1、L2并联，A测干路电流，A1测通过灯泡L1的电流，
因并联电路中干路电流等于各支路电流之和，
所以通过L2的电流：I2=IA﹣IA1=0.45A﹣0.2A=0.25A。
故选：B。
　
9．（2018 济宁一模）小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（　　）
A．0.32A B．1.6A C．1.92A D．1.28A
【解答】解：
由电路图知，两灯光并联，A1测干路电流，A2测L2支路电流，
并联电路中干路电流等于各支路电流之和，但电流表A1和A2的指针位置完全一样，所以A1使用0﹣3A量程，所以A2使用0﹣0.6A量程，
由图b可知，A1的示数为1.6A，A2的示数为0.32A，
所以通过L1的电流：I1=IA1﹣IA2=1.6A﹣0.32A=1.28A。
故选：D。
　
10．（2018 绥化一模）如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法不正确的是（　　）
A．AB段的电阻大于BC段的电阻
B．通电相同时间，AB段消耗的电能大于BC段消耗的电能
C．AB段两端的电压大于BC段两端的电压
D．AB段的电流小于BC段的电流
【解答】解：
A、导体AB和BC是由同种材料制成、长度相同，由图可知导体AB的横截面积比导体BC小，则AB段的电阻大于BC段的电阻，即RAB＞RBC，故A正确；
BD、因为两段导体串联，所以通过两导体的电流相等，即IAB=IBC，故D错误；
因为IAB=IBC，RAB＞RBC，通电相同时间，所以，根据W=I2Rt可知，WAB＞WBC，即AB段消耗的电能大于BC段消耗的电能，故B正确；
C、串联电路中电流是相等的，即IAB=IBC，且RAB＞RBC，由U=IR可知，UAB＞UBC，即AB段两端的电压大于BC段两端的电压，所以C正确；
故选：D。
　
二．填空题（共1小题）
11．（2018 玉溪二模）（1）如图1所示，是实验室中常见电流表的示意图，请你写出从图中得到的两条信息：①电流表选择的量程是　0～3A　；②电流表的示数为　1.5A　。
（2）如图2的电压表，若选0～3V的量程，读数为　2.6　V；若选0～15V的量程，读数为　13　V。
【解答】解：
（1）通过表盘上的“A”标志可知，这是一个电流表；电流表选择的量程是0～3A；电流表使用的分度值为0.1A，电流表的示数为1.5A；
（2）电压表的量程是0～3V，每一个大格之间代表0.1V，每一个大格之间有10格小格，所以电压表的分度值为0.1V；此时电压表的指针所在位置比2V多了6小格，故示数为2.6V；
电压表的量程是0～15V，每一个大格之间代表5V，每一个大格之间有10格小格，所以电压表的分度值为0.5V；此时电压表的指针所在位置比10V多了6小格，故示数为13V。
故答案为：（1）0～3A；1.5A；（2）2.6；13。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
