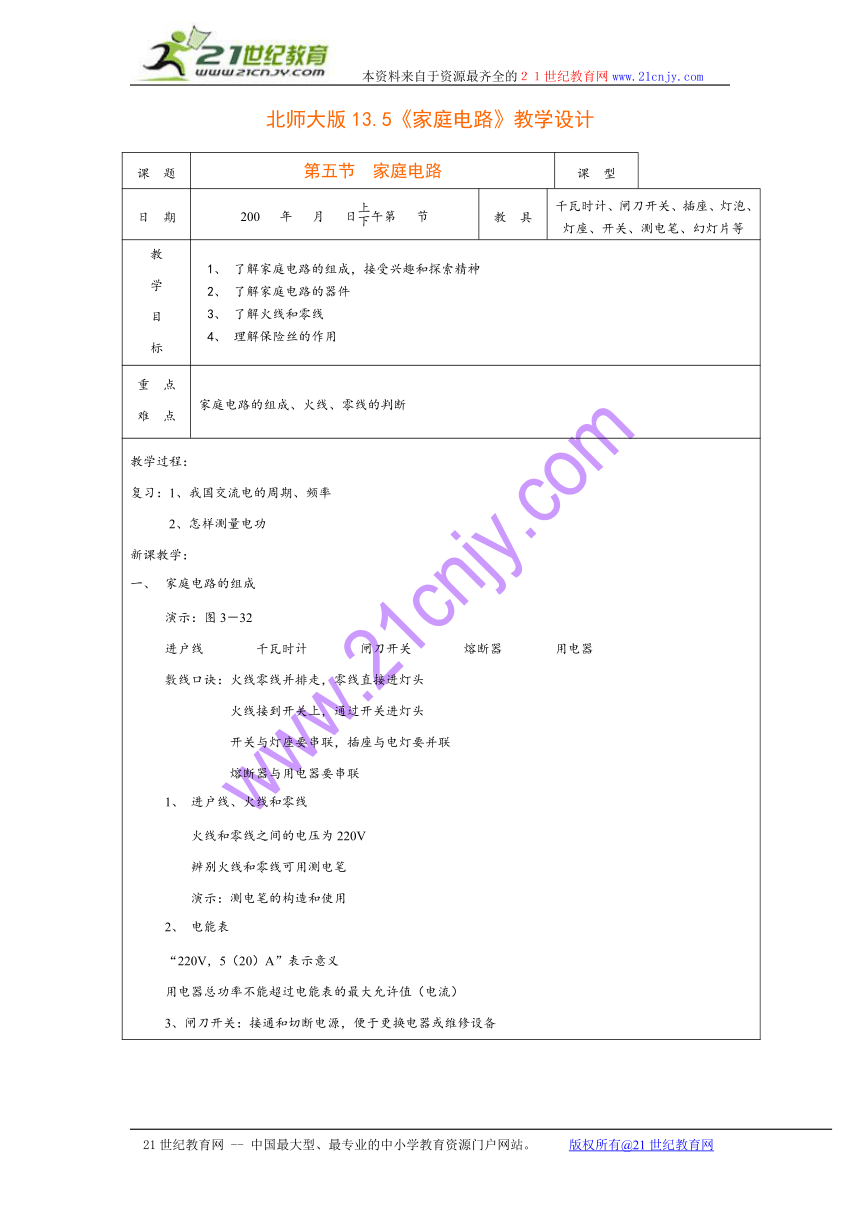

北师大版13.5《家庭电路》教学设计
课 题 第五节　家庭电路 课 型
日 期 200 年 月 日午第 节 教 具 千瓦时计、闸刀开关、插座、灯泡、灯座、开关、测电笔、幻灯片等　
教学目标 了解家庭电路的组成，接受兴趣和探索精神了解家庭电路的器件了解火线和零线理解保险丝的作用
重 点难 点 家庭电路的组成、火线、零线的判断
教学过程：复习：1、我国交流电的周期、频率　　　2、怎样测量电功新课教学：家庭电路的组成演示：图3－32进户线　　　　千瓦时计　　　　闸刀开关　　　　熔断器　　　　用电器敷线口诀：火线零线并排走，零线直接进灯头　　　　　火线接到开关上，通过开关进灯头　　　　　开关与灯座要串联，插座与电灯要并联　　　　　熔断器与用电器要串联进户线、火线和零线火线和零线之间的电压为220V辨别火线和零线可用测电笔演示：测电笔的构造和使用电能表“220V，5（20）A”表示意义用电器总功率不能超过电能表的最大允许值（电流）3、闸刀开关：接通和切断电源，便于更换电器或维修设备
注意：电源线接在静触头上，静触头向上安装4、熔断器：接保险丝保险丝的作用：电流过大（过载或短路），保险丝会自动熔断保险丝的规格：通常以额定电流来表示保险丝的材料：电阻率大、熔点低的铅锑合金保险丝的选择：保险丝的额定电流等于或稍大于电路中的正常工作电流家用自动开关介绍自动开关的作用小结：练习：教学大楼有三层，每层有四个教室，每个教室有“220V、40W”的日光灯6盏，每层有220V、25W的路灯2盏，计算这座教学楼照明用电的保险丝应选用哪种规格的保险丝。P66　1、2作业：P29一
板 书 设 计
第五节　　家庭电路家庭电路的组成进户线、火线和零线闸刀开关和熔断器保险丝　　作用　　　　　材料　　　　　规格　　　　　选择
