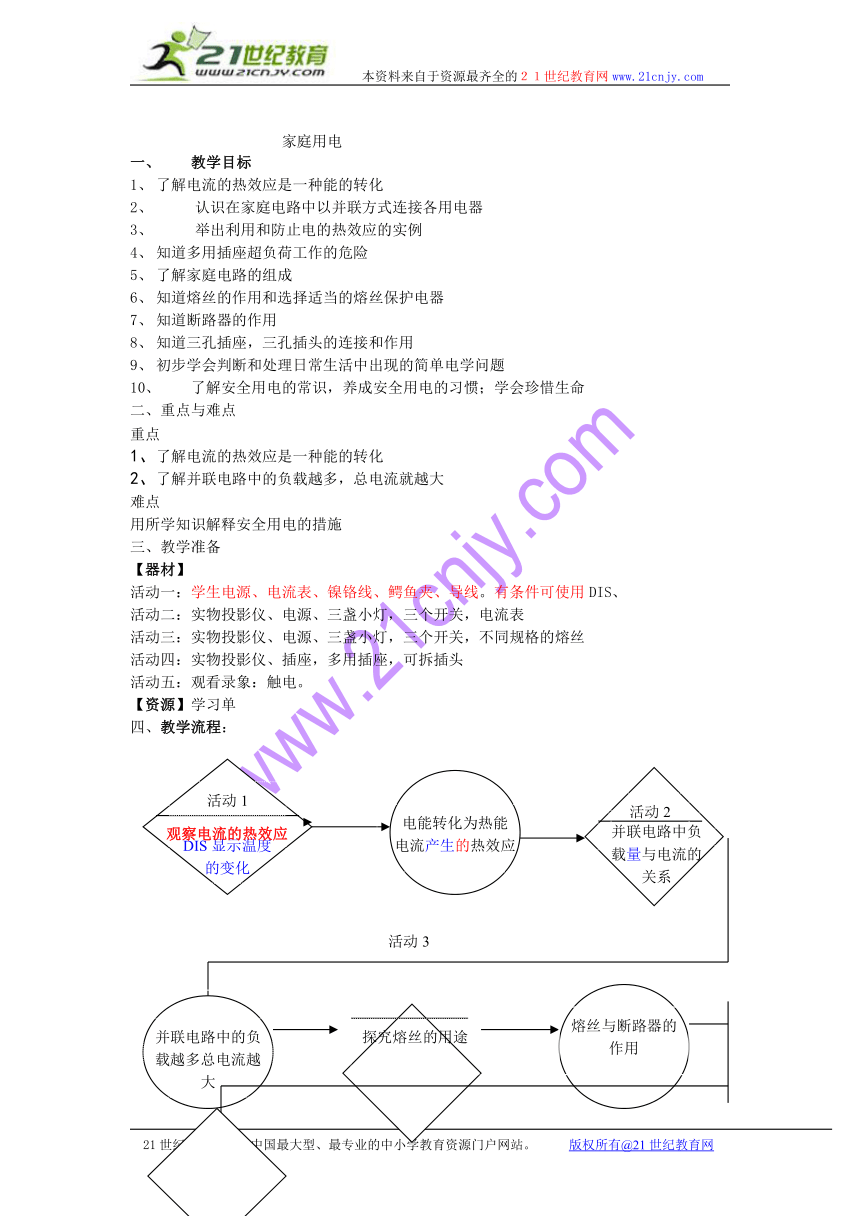

14.5 家庭用电 教案二 （沪科版九年级）

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com
家庭用电
1、 教学目标
1、 了解电流的热效应是一种能的转化
2、 认识在家庭电路中以并联方式连接各用电器
3、 举出利用和防止电的热效应的实例
4、 知道多用插座超负荷工作的危险
5、 了解家庭电路的组成
6、 知道熔丝的作用和选择适当的熔丝保护电器
7、 知道断路器的作用
8、 知道三孔插座，三孔插头的连接和作用
9、 初步学会判断和处理日常生活中出现的简单电学问题
10、 了解安全用电的常识，养成安全用电的习惯；学会珍惜生命
2、 重点与难点
重点
1、 了解电流的热效应是一种能的转化
2、 了解并联电路中的负载越多，总电流就越大
难点
用所学知识解释安全用电的措施
三、教学准备
【器材】
活动一：学生电源、电流表、镍铬线、鳄鱼夹、导线。有条件可使用DIS、
活动二：实物投影仪、电源、三盏小灯，三个开关，电流表
活动三：实物投影仪、电源、三盏小灯，三个开关，不同规格的熔丝
活动四：实物投影仪、插座，多用插座，可拆插头
活动五：观看录象：触电。
【资源】学习单
四、教学流程：

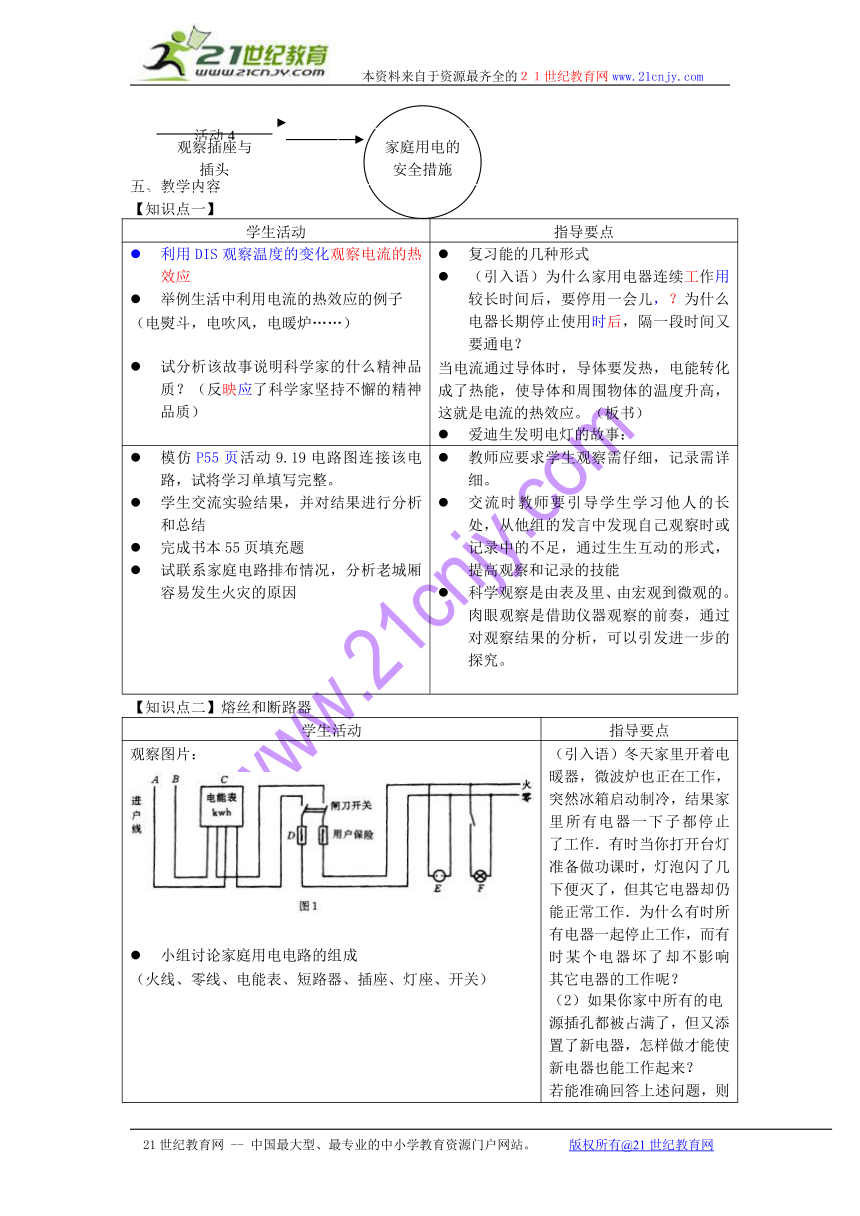

五、教学内容
【知识点一】
学生活动 指导要点
利用DIS观察温度的变化观察电流的热效应举例生活中利用电流的热效应的例子（电熨斗，电吹风，电暖炉……）试分析该故事说明科学家的什么精神品质？（反映应了科学家坚持不懈的精神品质） 复习能的几种形式（引入语）为什么家用电器连续工作用较长时间后，要停用一会儿，？为什么电器长期停止使用时后，隔一段时间又要通电？当电流通过导体时，导体要发热，电能转化成了热能，使导体和周围物体的温度升高，这就是电流的热效应。（板书）爱迪生发明电灯的故事：
模仿P55页活动9.19电路图连接该电路，试将学习单填写完整。学生交流实验结果，并对结果进行分析和总结完成书本55页填充题试联系家庭电路排布情况，分析老城厢容易发生火灾的原因 教师应要求学生观察需仔细，记录需详细。交流时教师要引导学生学习他人的长处，从他组的发言中发现自己观察时或记录中的不足，通过生生互动的形式，提高观察和记录的技能科学观察是由表及里、由宏观到微观的。肉眼观察是借助仪器观察的前奏，通过对观察结果的分析，可以引发进一步的探究。
【知识点二】熔丝和断路器
学生活动 指导要点
观察图片：小组讨论家庭用电电路的组成（火线、零线、电能表、短路器、插座、灯座、开关）实验： 1、示教板，熔丝的作用2、学生实验：活动9.20熔丝的作用3、完成书本56页填充题思考：如果选用的熔丝额定电流值太大或太小会怎样？学生讨论：有些用户为了自家用电方便，私自将熔丝换成粗的（允许通过的电流大）或干脆换成铁丝或铜丝，这样做的后果是什么？为什么？观察断路器： （引入语）冬天家里开着电暖器，微波炉也正在工作，突然冰箱启动制冷，结果家里所有电器一下子都停止了工作．有时当你打开台灯准备做功课时，灯泡闪了几下便灭了，但其它电器却仍能正常工作．为什么有时所有电器一起停止工作，而有时某个电器坏了却不影响其它电器的工作呢？（2）如果你家中所有的电源插孔都被占满了，但又添置了新电器，怎样做才能使新电器也能工作起来？若能准确回答上述问题，则需要知道我们家庭电路的组成．家庭电路的组成和连接方式随着生活水平的提高，越来越多的人有能力购买各种电器产品，但我们能否无限的增加家用电器呢？（由于各个家用电器是并联的，同时使用的电器越多，进户干路上的电流就越大。但进户线是有一定规格的，只能允许某个值以下的电流通过，若通过的电流超过此值就会使电线过热有可能引发火灾，造成生命财产的危险。）采取什么措施来防止事故的发生？（在电路中安装保护装置——熔断器或断路器）熔丝：一般用熔点比较低的金属合金做成的，在电流超过用户线的允许值时，熔丝自动熔断，切断干路电流，使所有电器停止工作，避免事故的发生。选用熔丝应使熔丝的电流等于或大于电路中正常工作的电流。断路器：有替代闸刀开关和熔断器的作用。当电流达到额定值的一定倍数时（例如1.2——3.5倍）可以在几分钟或几秒钟内自动切断电路，从而起到电路过载或短路的保护作用。故障排除后，断路器能手动复位，接通电路。断路器也能手动切断电路，更方便安全。
【知识点三】插座与插头
学生活动 指导要点
通过实物投影仪观察拆开的插座和插头；了解插头的最上面一个脚与电器外壳相连，此脚插入插座的上面的一个孔，外壳便于地线相连了观察P59图试述电水壶的工作原理和安全防范。观察打开的插座板了解多用插座各孔之间是并联连接的观察国外不同的插头，提醒外出旅游时的注意事项 既然各个电器都是并联在火线与零线之间，我们怎样才能将电器并联上去呢？在我们房间的墙壁上往往有电源插孔（可看教室中的实物）这就是插座（如图2中的甲和乙）．插座的每个孔中都有金属片，若插孔是两个孔的，那么其中一个孔中的金属片连接火线，另一个孔中的金属片连零线．当电器的插头插入插座时，插头的金属片与插座的金属片相接触，电器就通上电了．一般孔“2”接火线，孔“3”接零线，孔“1”接地，（左零右火）为什么要设计这样的插座呢？接地线有什么作用呢？家中的洗衣机，饮水机等电器的外壳本来是与火线绝缘的，如果天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外壳之间会存在电压，此时一触及外壳便会触电，若将电器与地线相连，人与外壳间没电压就安全了。如果多个电器都要用同一个插座，就必须用插座板了（出示实物插座板），这样可以解决多个用电器的用电问题．提问：①插座板中哪些地方是导电的、哪些地方是绝缘的？　　　　②怎样安装插座板？　　③安装插座板时一定要注意什么问题？（两根导电的弹簧片间必须绝缘）
【知识点四】：家庭用电的安全措施
学生活动 指导要点
学生讨论：家庭用电安全应注意什么？观看录象：触电根据图片讨论，尝试用所学知识解释，并预计会产生的后果。 生命是可贵的，每个人只有一次。通过本节课的学习，在今后的学习和生活中要留意观察家庭用电的不安全因素，及早发现，及早更正，避免人身和财产损失。
观察电流的热效应
DIS显示温度的变化
活动1
电能转化为热能
电流产生的热效应
并联电路中负载量与电流的 关系
活动2
并联电路中的负载越多总电流越大
熔丝与断路器的作用
探究熔丝的用途
活动3
家庭用电的
安全措施
活动4
观察插座与
插头
