2.1 电源和电流
第二章 恒定电流

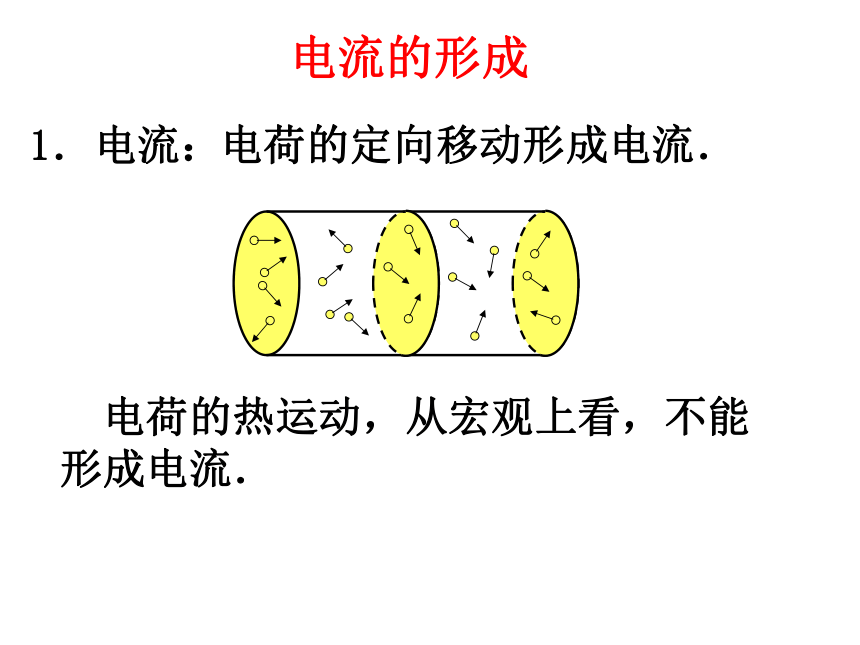

1．电流：
　电荷的热运动，从宏观上看，不能形成电流．
电荷的定向移动形成电流．
电流的形成
-
B
A
-
A
+
+
+
+
+
+
+
+
_
B
_
_
_
_
_
_
_
导体中自由电子的定向移动使两个带电体成为等势体，达到静电平衡，导线R中会产生一个瞬时电流
导体中产生电流的条件:
水流
A
B
连通器
水势A
水势B

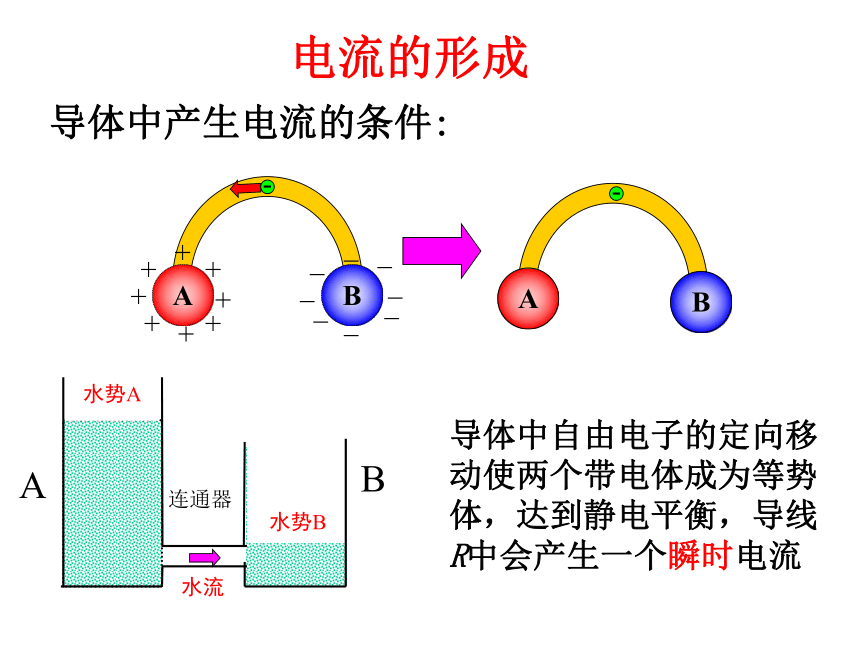

电流的形成
-
B
A
-
A
+
+
+
+
+
+
+
+
_
B
_
_
_
_
_
_
_
导体中自由电子的定向移动使两个带电体成为等势体，达到静电平衡，导线R中会产生一个瞬时电流
导体中产生电流的条件:
抽水机
水流
A
B
连通器
水势A
水势B

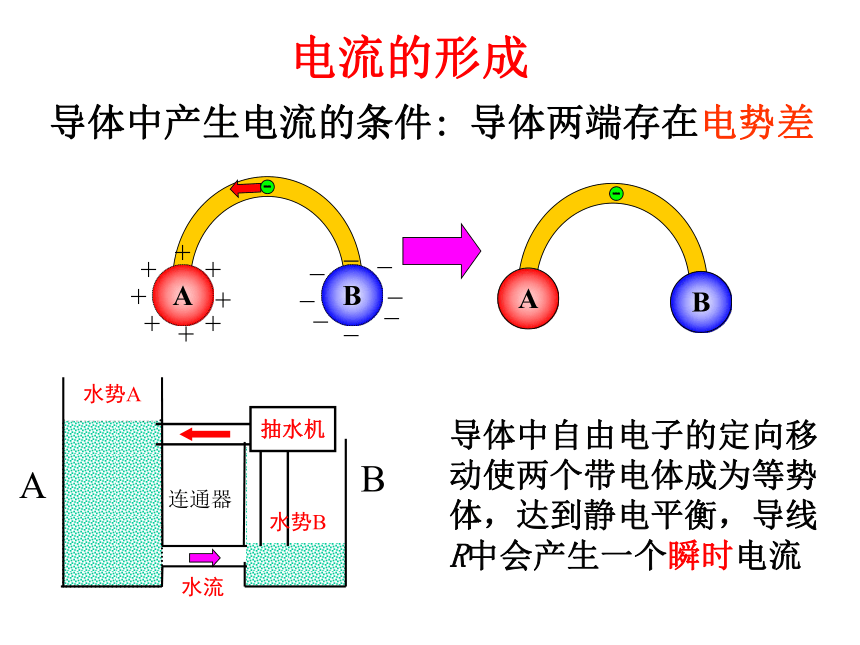

电流的形成
导体两端存在电势差
-
-
-
+
A
+
+
+
+
+
+
+
_
_
_
B
_
_
_
_
_
P
-
-

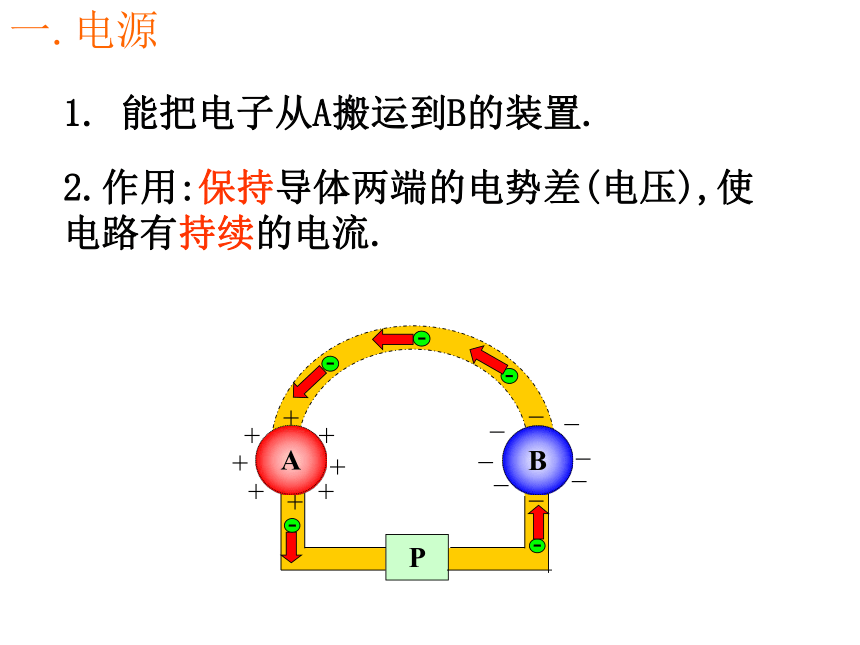

1. 能把电子从A搬运到B的装置.
2.作用:保持导体两端的电势差(电压),使电路有持续的电流.
一.电源

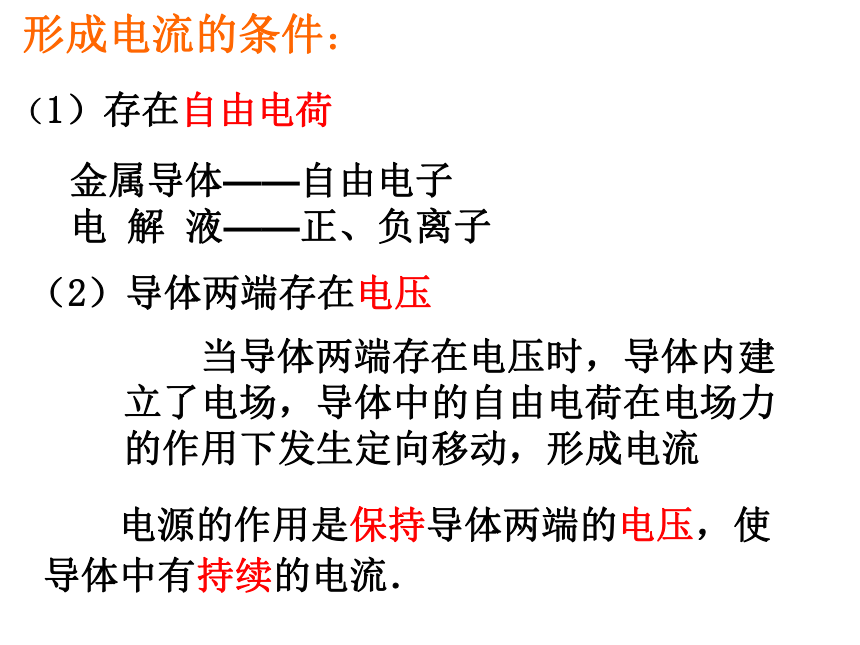

形成电流的条件：
（1）存在自由电荷
金属导体——自由电子
电 解 液——正、负离子
（2）导体两端存在电压
当导体两端存在电压时，导体内建立了电场，导体中的自由电荷在电场力的作用下发生定向移动，形成电流
电源的作用是保持导体两端的电压，使导体中有持续的电流．
-
-
+
A
+
+
+
+
+
+
+
_
_
_
B
_
_
_
_
_
P
假设在电源正、负极之间连一根导线
M
N
E0
F
Fn
Ft

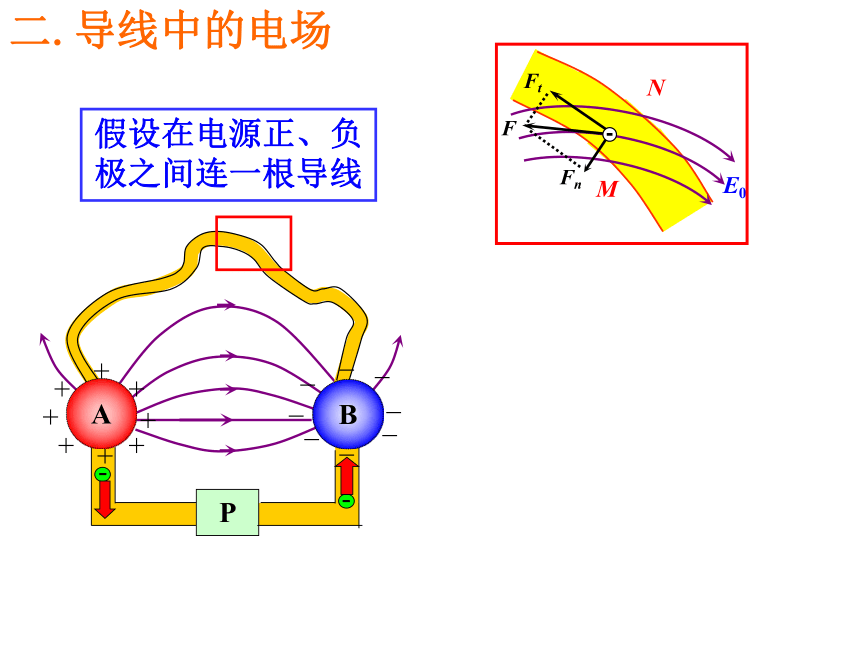

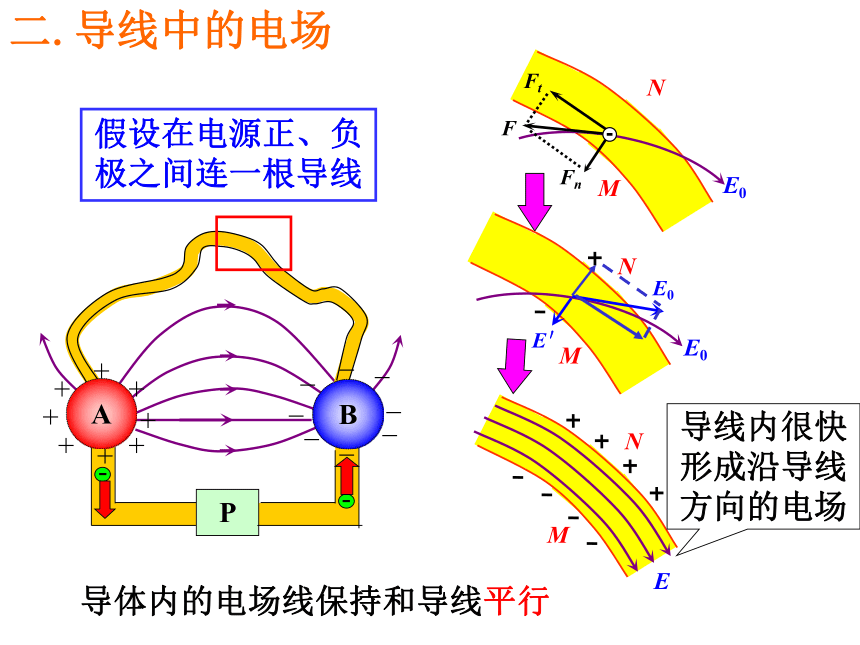

二.导线中的电场
-
-
+
A
+
+
+
+
+
+
+
_
_
_
B
_
_
_
_
_
P
M
N
E0
F
Fn
Ft
M
N
E0
E0
E′
M
N
E
导线内很快形成沿导线方向的电场
导体内的电场线保持和导线平行
假设在电源正、负极之间连一根导线
二.导线中的电场
-
-
-
+
A
+
+
+
+
+
+
+
_
_
_
B
_
_
_
_
_
P
-
-

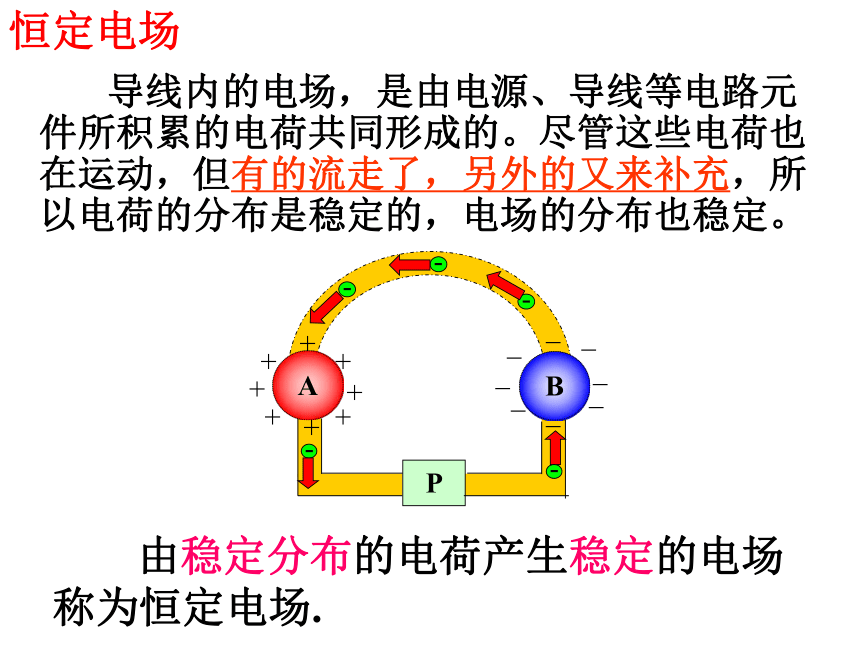

导线内的电场，是由电源、导线等电路元件所积累的电荷共同形成的。尽管这些电荷也在运动，但有的流走了，另外的又来补充，所以电荷的分布是稳定的，电场的分布也稳定。
由稳定分布的电荷产生稳定的电场称为恒定电场.
恒定电场
由于恒定电场的作用,导体中自由电荷定向运动的速率增加;而在运动过程中会与导体内不动的粒子碰撞从而减速,因此自由电荷定向运动的平均速率不随时间变化.如果我们在这个电路中串联一个电流表,电流表的读数保持恒定.
大小方向都不随时间变化的电流称为恒定电流
三.恒定电流
三.恒定电流
1.大小方向都不随时间变化的电流称为恒定电流
2.电流(I):表示电流的强弱程度.
定义:通过导体横截面的电量q跟通过这些电量所用时间t的比值叫做电流.
公式:I=q/t
单位:国际单位：安培(A) 1A=1C/s
常用单位：毫安(mA)、微安(μA)
方向:正电荷定向移动的方向
电流是标量
注意
（1）适用于任何电荷的定向移动形成的电流。
（2）在金属导体中，电流方向与自由电荷（电子）的定向移动方向相反；
（3）在电解液中，电流方向与正离子定向移动方向相同，与负离子走向移动方向相反．导电时，是正负离子向相反方向定向移动形成电流，电量q表示通过截面的正、负离子电量绝对值之和。
1、在金属导体中，若10s内通过横截面的电量为10C，则导体中的电流为______；
2、某电解槽横截面积为0.5m2，若10s内沿相反方向通过横截面的正负离子的电量均为10C，则电解液中的电流为_____．
1A
2A
C
3、关于电流的方向，下列叙述中正确的是( )
A．金属导体中电流的方向就是自由电子定向移动的方向
B．在电解质溶液中有自由的正离子和负离子，电流方向不能确定
C．不论何种导体，电流的方向规定为正电荷定向移动的方向
D．电流的方向有时与正电荷定向移动的方向相同，有时与负电荷定向移动的方向相同
4、某电解质溶液，如果在1s内共有5.0×1018个二价正离子和1.0×1019个一价负离子通过某横截面，那么通过电解质溶液的电流强度是多大？
I=3.2 A
3．决定电流大小的微观量
在加有电压的一段粗细均匀的导体AD上选取两个截面B和C，设导体的横截面积为S．导体每单位体积内的自由电荷数为n，每个电荷的电荷量为q，电荷的定向移动速率为v
则在时间t内处于相距为 vt 的两截面B、C间的所有自由电荷将通过截面C ．
已知：n为单位体积内的自由电荷的个数，S为导线的横截面积，v为自由电荷的定向移动速率
在时间t内通过导体某截面的电量为:
所形成的电流为:
Q=(VtS)nq
I=Q/t=nqSV
例题:有一条横截面积S=1mm2的铜导线,通过的电流I=1A,已知铜的密度ρ=8.9×103kg/m3,铜的摩尔质量M=6.4×10-2kg/mol,阿伏加德罗常数NA=6.02×1023mol-1,电子的电量e=-1.6×10-19C,求铜导线中自由电子定向移动的速率.可认为铜导线中平均每个铜原子贡献一个自由电子.
思考题
如果认为电子的定向运动速率就是电流的传导速率，和我们的生活经验是否相符？怎样解释？
电子定向移动的速率约10-5m/s，
电子热运动的平均速率105m/s
电场的传播速率3×108m/s.
5、氢原子的核外只有一个电子，设电子在离原子核距离为R的圆轨道上做匀速圆周运动。已知电子的电荷量为e，运动速率为v，求电子绕核运动的等效电流多大？
1、形成电流的条件：
（1）存在自由电荷（2）导体两端存在电压
2、电源的作用：提供持续的电压
3、导线中的电场:导线内的电场线保持和导线平行.(恒定电场)
4、恒定电流:大小方向都不随时间变化的电流.
5、电流:表示电流的强弱程度的物理量.
（1）定义式 I=q/t
（2）金属导体中电流的计算式
小结:
