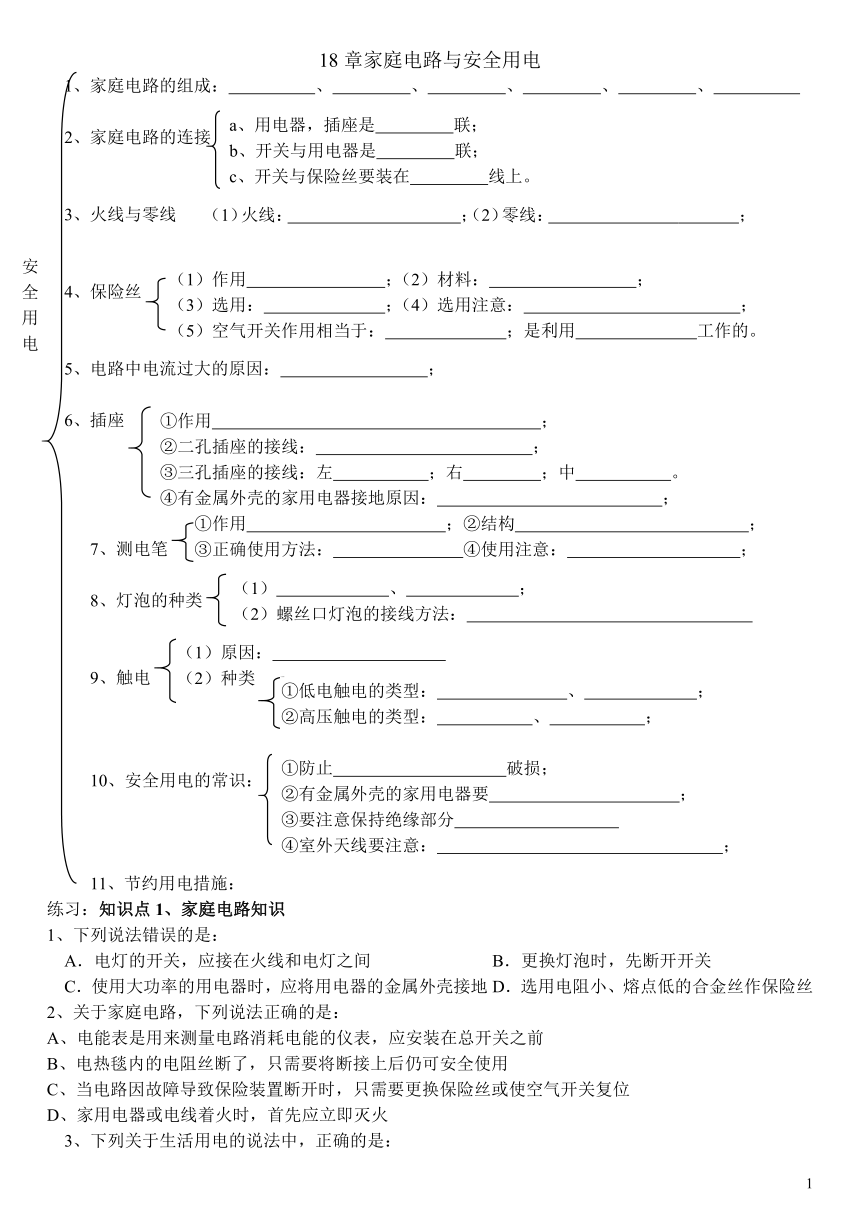

18章家庭电路与安全用电
1、家庭电路的组成： 、 、 、 、 、
2、家庭电路的连接
3、火线与零线
4、保险丝
5、电路中电流过大的原因： ；
6、插座
7、测电笔
8、灯泡的种类
9、触电
10、安全用电的常识：
11、节约用电措施：
练习：知识点1、家庭电路知识
1、下列说法错误的是：
A．电灯的开关，应接在火线和电灯之间 B．更换灯泡时，先断开开关
C．使用大功率的用电器时，应将用电器的金属外壳接地D．选用电阻小、熔点低的合金丝作保险丝
2、关于家庭电路，下列说法正确的是：
A、电能表是用来测量电路消耗电能的仪表，应安装在总开关之前
B、电热毯内的电阻丝断了，只需要将断接上后仍可安全使用
C、当电路因故障导致保险装置断开时，只需要更换保险丝或使空气开关复位
D、家用电器或电线着火时，首先应立即灭火
3、下列关于生活用电的说法中，正确的是：
A.灯与控制它的开关是并联的，与插座是串联的 B.高压设备只要不触摸，就不会有触电的危险
C.螺丝口灯座的螺旋套只准接在中性线上，不准接在相线上D.三孔插座中的地线可以接在自来水管上
4、教室里的日光灯正常工作电压为________V，消耗的是________能，家用电器之间是__________连接的。(选填“串联”或“并联”)

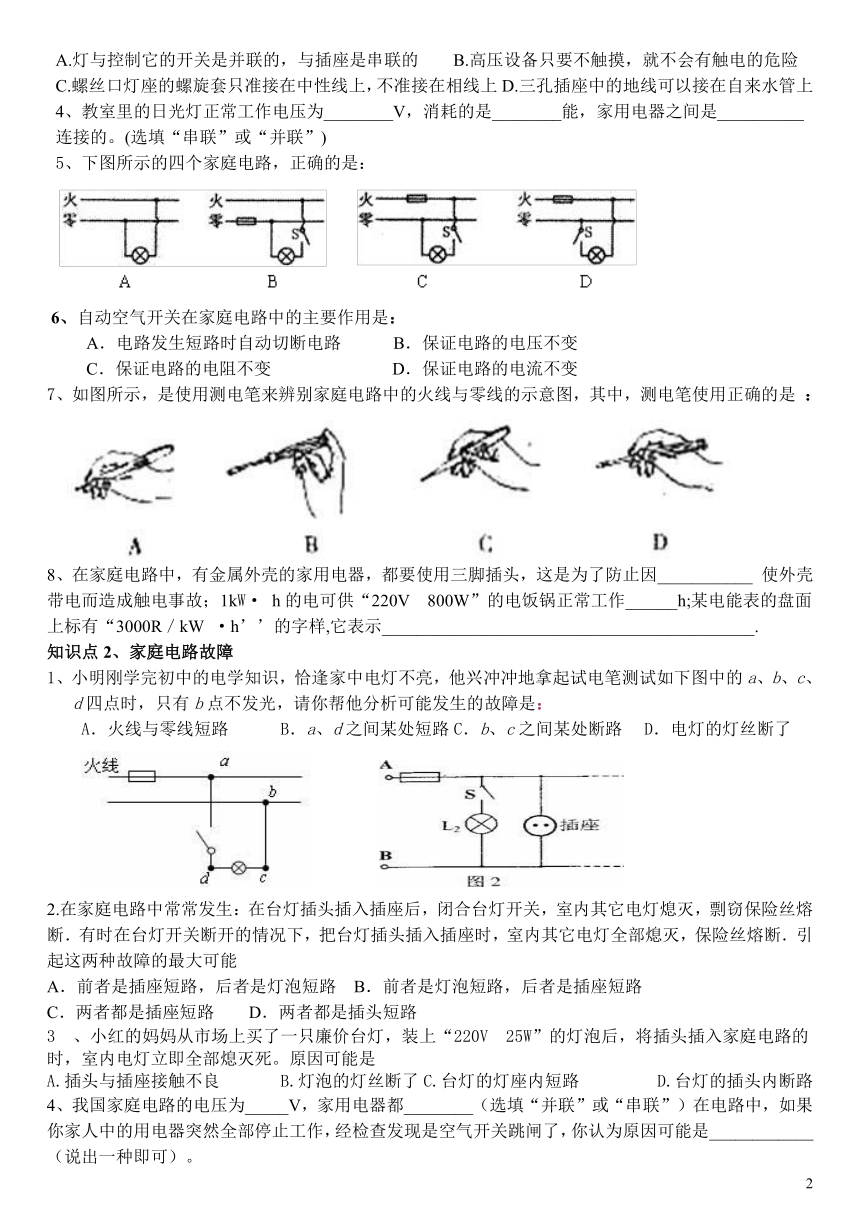

5、下图所示的四个家庭电路，正确的是：
6、自动空气开关在家庭电路中的主要作用是：
A．电路发生短路时自动切断电路 B．保证电路的电压不变
C．保证电路的电阻不变 D．保证电路的电流不变
7、如图所示，是使用测电笔来辨别家庭电路中的火线与零线的示意图，其中，测电笔使用正确的是 ：
8、在家庭电路中，有金属外壳的家用电器，都要使用三脚插头，这是为了防止因___________ 使外壳带电而造成触电事故；1kW· h的电可供“220V 800W”的电饭锅正常工作______h;某电能表的盘面上标有“3000R／kW ·h’’的字样,它表示___________________________________________.
知识点2、家庭电路故障
1、小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如下图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是：
A．火线与零线短路 B．a、d之间某处短路C．b、c之间某处断路 D．电灯的灯丝断了
2.在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，剽窃保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能
A．前者是插座短路，后者是灯泡短路 B．前者是灯泡短路，后者是插座短路
C．两者都是插座短路 D．两者都是插头短路
3 、小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的时，室内电灯立即全部熄灭死。原因可能是
A.插头与插座接触不良 B.灯泡的灯丝断了C.台灯的灯座内短路 D.台灯的插头内断路
4、我国家庭电路的电压为_____V，家用电器都________（选填“并联”或“串联”）在电路中，如果你家人中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是____________（说出一种即可）。
5、在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障。在如图2所示的家庭电路(部分)中，取下保险丝，在该处安装“220V 100W”的白炽灯Ll，然后将A、B接到220V的电源上，发现灯Ll正常发光。若此时闭合开关S，则灯L2(也是“220V 1OOW”)
A．正常发光 B．能发光，但较暗 C．不能发光 D．无法判断
知识点3、安全用电
1．下列关于安全用电的说法，正确的是（ ）
A．试电笔可以辨别家庭电路中的火线和零线 B．发现有人触电后，立即用手把触电人拉离电源
C．保险丝被烧断．一定是电路出现了短路故障D．保险丝被烧断后，可用铜丝代替保险丝接上
2．下列对图3所示情景的描述中，正确的是：
3．如图6所示的做法中，符合安全用电要求的是 ( )
4．造成家庭电路中保险丝熔断的原因：一是总功率过大；二是________。为了减少雷电造成的损失，高大建筑物上必须安装________装置。
5．如图2所示的四幅图中，做法正确的是
6、下列所述，不符合安全用电要求的是 （ ）
A．洗衣机的外壳接地 B．增加大功率的用电器时，只把保险丝换成粗的
C．更换灯泡时先切断电源 D．不用湿手插拔电源插头
7、如图所示，小星的爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。这种使用方法是否安全？为什么？
8、下列说法中错误的是（ ）
A．发现有人触电时，应尽快切断电源 B．控制电灯的开关应接在火线和电灯之间
C．使用试电笔时，手不要接触笔尾金属体D．家庭电路中要安装保险丝或空气开关
9、在家庭电路中，可能会出现这些情况
(1)开关中的两个线头相碰 (2)插头中的两个线头相碰
(3)电路中增加了大功率的用电器 (4)户外输电线绝缘皮损坏
在上述情况中，可能引起家庭电路中保险丝熔断的是（ ）
A．(1)(2) B．(2)(3) C．(2)(4) D．(1)(4)
10、现代社会离不开电．请写出以下家庭用电中的器材、设备。辩别零线和火线用 ；记录电路消耗的电能用 。保护电路安全要安装 。
11、下面时人们在日常生活中的一些做法，其中不符合安全用电原则的是：
Ａ．将开关安装在灯泡和火线之间 Ｂ．发生触电事故后，应先切断电源再救治
Ｃ．保险丝熔断后，用较粗的铜丝来替代 Ｄ．将家用电器的金属外客与大地连接起来
12、生活中下列用电的做法，正确的是：
A.用粗铜线代替保险丝 B.开关传连在零线上
C.使用测电笔时手指不接触笔尖金属部位 D.使用洗衣机不接地
13、教室里的各盏照明灯之间是___________联的，开亮的灯越多，总电阻___________。如图5所示，电工师傅站在干燥的木凳上检查教室内的电路，他___________（选填“能”或“不能”）发生触电事故。
知识点4、家庭电路作图
1、将如图9所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
2、请你将图中的电灯及开关接入家庭电路中。
3、请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。
a、用电器，插座是 联；
b、开关与用电器是 联；
c、开关与保险丝要装在 线上。
（1）火线： ；（2）零线： ；
安
全
用
电
（1）作用 ；（2）材料： ；
（3）选用： ；（4）选用注意： ；
（5）空气开关作用相当于： ；是利用 工作的。
①作用 ；
②二孔插座的接线： ；
③三孔插座的接线：左 ；右 ；中 。
④有金属外壳的家用电器接地原因： ；
①作用 ；②结构 ；
③正确使用方法： ④使用注意： ；
（1） 、 ；
（2）螺丝口灯泡的接线方法：
（1）原因：
（2）种类
①低电触电的类型： 、 ；
②高压触电的类型： 、 ；
①防止 破损；
②有金属外壳的家用电器要 ；
③要注意保持绝缘部分
④室外天线要注意： ；
