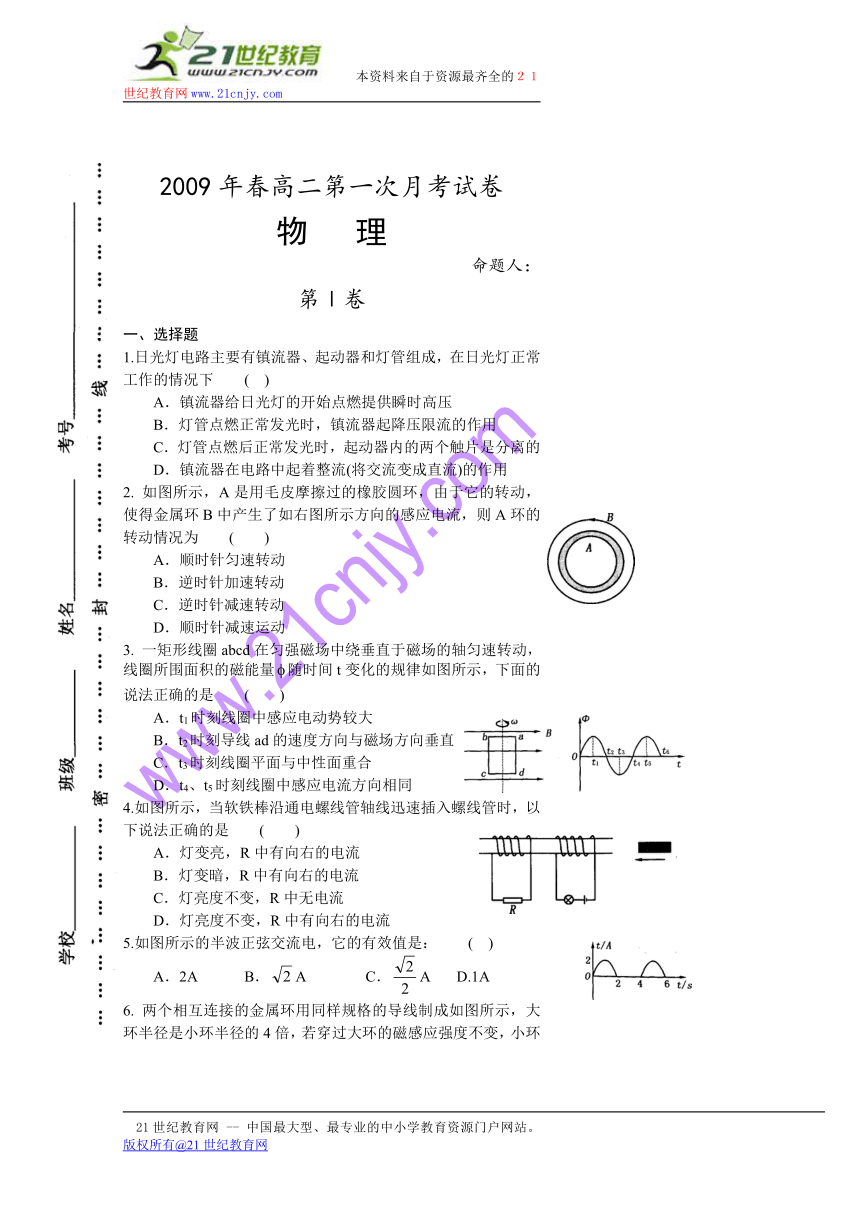

2009年春高二第一次月考试卷
物 理
命题人:
第Ⅰ卷
一、选择题
1.日光灯电路主要有镇流器、起动器和灯管组成,在日光灯正常工作的情况下 ( )
A.镇流器给日光灯的开始点燃提供瞬时高压
B.灯管点燃正常发光时,镇流器起降压限流的作用
C.灯管点燃后正常发光时,起动器内的两个触片是分离的
D.镇流器在电路中起着整流(将交流变成直流)的作用
2. 如图所示,A是用毛皮摩擦过的橡胶圆环,由于它的转动,使得金属环B中产生了如右图所示方向的感应电流,则A环的转动情况为 ( )
A.顺时针匀速转动
B.逆时针加速转动
C.逆时针减速转动
D.顺时针减速运动
3. 一矩形线圈abcd在匀强磁场中绕垂直于磁场的轴匀速转动,线圈所围面积的磁能量随时间t变化的规律如图所示,下面的说法正确的是 ( )
A.t1时刻线圈中感应电动势较大
B.t2时刻导线ad的速度方向与磁场方向垂直
C.t3时刻线圈平面与中性面重合
D.t4、t5时刻线圈中感应电流方向相同
4.如图所示,当软铁棒沿通电螺线管轴线迅速插入螺线管时,以下说法正确的是 ( )
A.灯变亮,R中有向右的电流
B.灯变暗,R中有向右的电流
C.灯亮度不变,R中无电流
D.灯亮度不变,R中有向右的电流
5.如图所示的半波正弦交流电,它的有效值是: ( )
A.2A B.A C.A D.1A
6. 两个相互连接的金属环用同样规格的导线制成如图所示,大环半径是小环半径的4倍,若穿过大环的磁感应强度不变,小环中磁感强度变化率为K时,a、b两点的电压为U,右
高二物理月考试题第1页6页

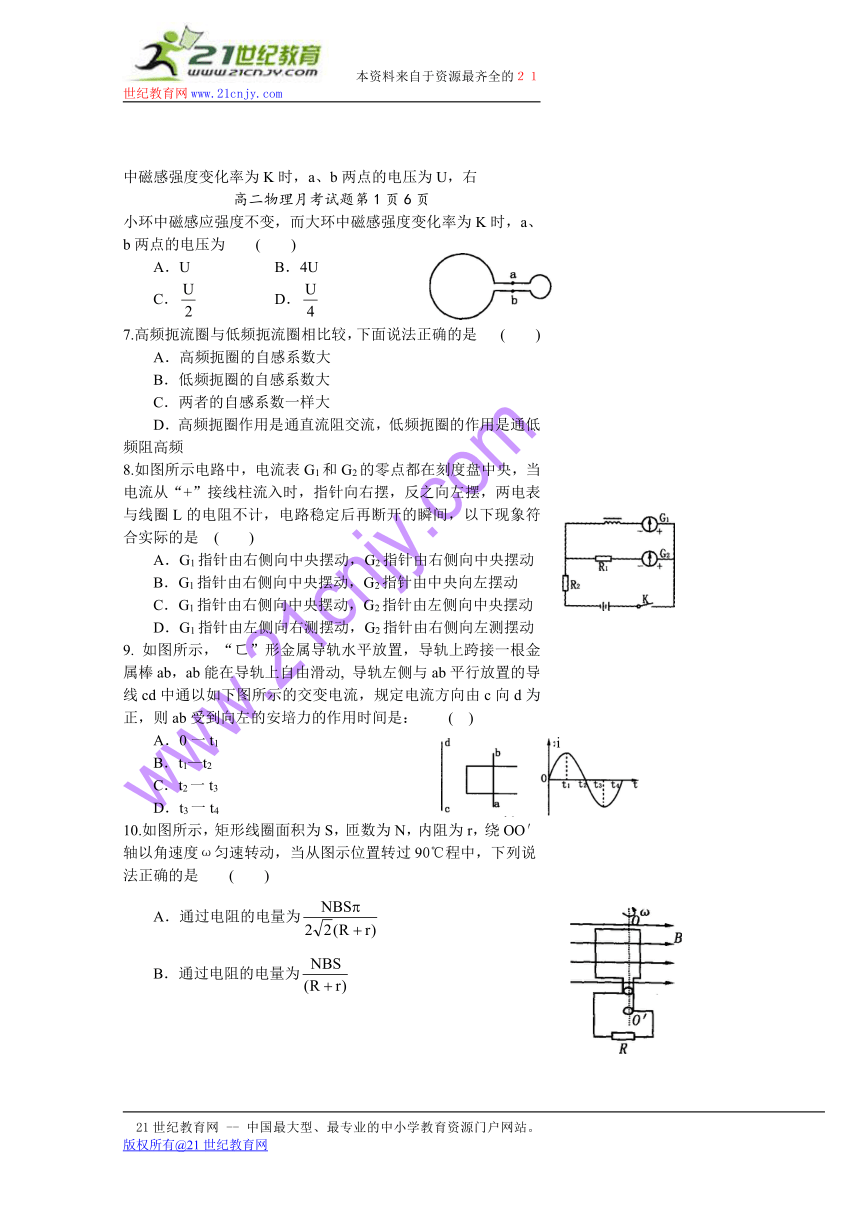

小环中磁感应强度不变,而大环中磁感强度变化率为K时,a、b两点的电压为 ( )
A.U B.4U
C. D.
7.高频扼流圈与低频扼流圈相比较,下面说法正确的是 ( )
A.高频扼圈的自感系数大
B.低频扼圈的自感系数大
C.两者的自感系数一样大
D.高频扼圈作用是通直流阻交流,低频扼圈的作用是通低频阻高频
8.如图所示电路中,电流表G1和G2的零点都在刻度盘中央,当电流从“+”接线柱流入时,指针向右摆,反之向左摆,两电表与线圈L的电阻不计,电路稳定后再断开的瞬间,以下现象符合实际的是 ( )
A.G1指针由右侧向中央摆动,G2指针由右侧向中央摆动
B.G1指针由右侧向中央摆动,G2指针由中央向左摆动
C.G1指针由右侧向中央摆动,G2指针由左侧向中央摆动
D.G1指针由左侧向右测摆动,G2指针由右侧向左测摆动
9. 如图所示,“ㄈ”形金属导轨水平放置,导轨上跨接一根金属棒ab,ab能在导轨上自由滑动, 导轨左侧与ab平行放置的导线cd中通以如下图所示的交变电流,规定电流方向由c向d为正,则ab受到向左的安培力的作用时间是: ( )
A.0一t1
B.t1—t2
C.t2一t3
D.t3一t4
10.如图所示,矩形线圈面积为S,匝数为N,内阻为r,绕OO′轴以角速度ω匀速转动,当从图示位置转过90℃程中,下列说法正确的是 ( )
A.通过电阻的电量为
B.通过电阻的电量为

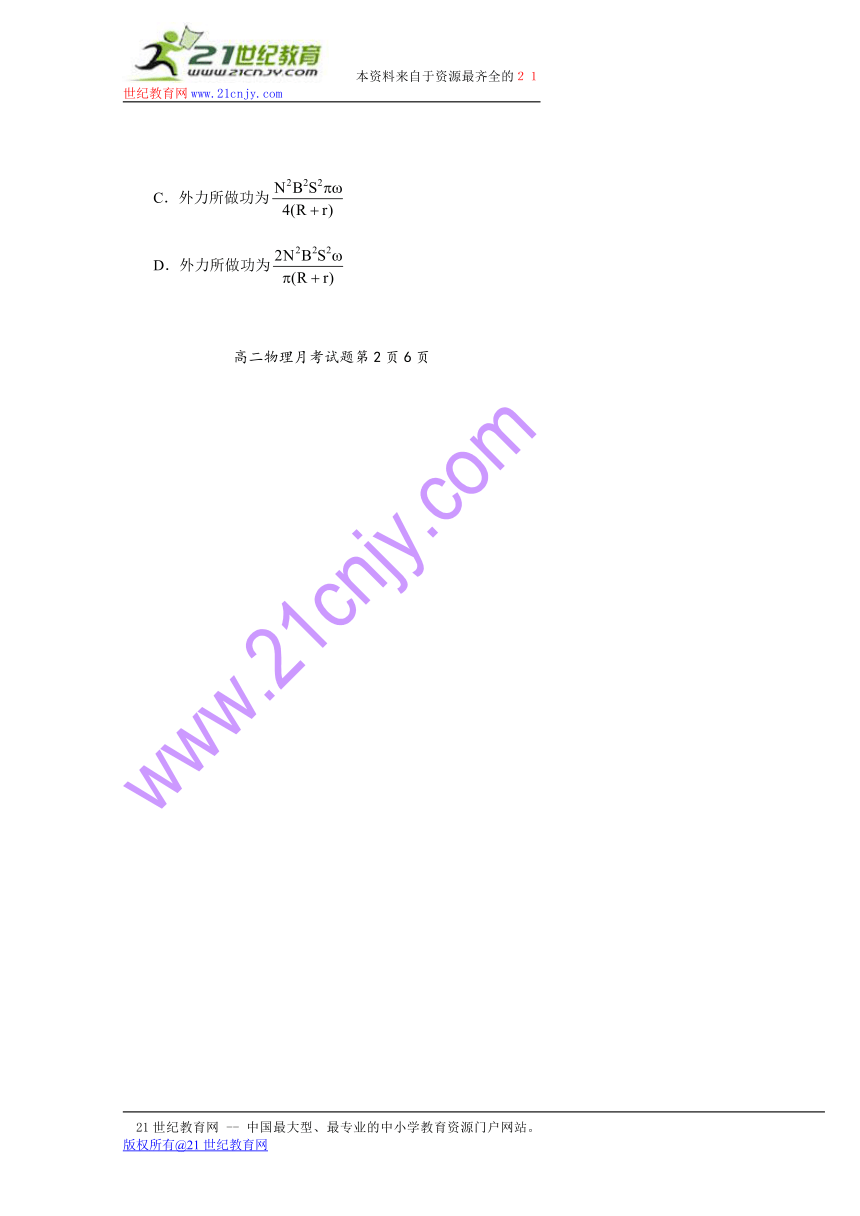

C.外力所做功为
D.外力所做功为
高二物理月考试题第2页6页

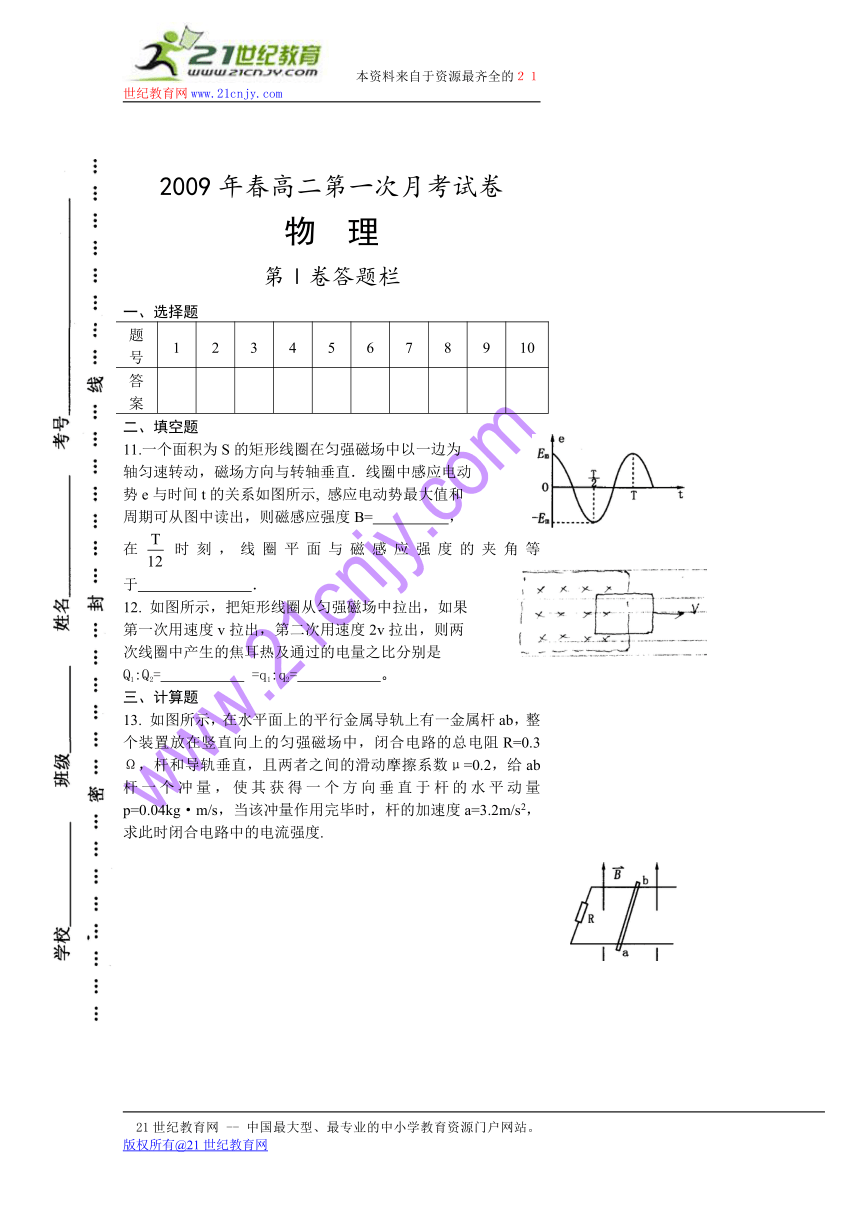

2009年春高二第一次月考试卷
物 理
第Ⅰ卷答题栏
一、选择题
题号
1
2
3
4
5
6
7
8
9
10
答案
二、填空题
11.一个面积为S的矩形线圈在匀强磁场中以一边为
轴匀速转动,磁场方向与转轴垂直.线圈中感应电动
势e与时间t的关系如图所示, 感应电动势最大值和
周期可从图中读出,则磁感应强度B= ,
在时刻,线圈平面与磁感应强度的夹角等于 .
12. 如图所示,把矩形线圈从匀强磁场中拉出,如果
第一次用速度v拉出,第二次用速度2v拉出,则两
次线圈中产生的焦耳热及通过的电量之比分别是
Q1:Q2= =q1:q2= 。
三、计算题
13. 如图所示,在水平面上的平行金属导轨上有一金属杆ab,整个装置放在竖直向上的匀强磁场中,闭合电路的总电阻R=0.3Ω,杆和导轨垂直,且两者之间的滑动摩擦系数μ=0.2,给ab杆一个冲量,使其获得一个方向垂直于杆的水平动量p=0.04kg·m/s,当该冲量作用完毕时,杆的加速度a=3.2m/s2,求此时闭合电路中的电流强度.
?
高二物理月考试题第3页6页
14. 如图所示线圈面积0.05m2,共100匝,线圈总电阻为1Ω,与外电阻R=9Ω相连,线圈在B=T的匀强磁场中绕OO′以转速n=300r/min匀速转动时.求:
(1)若从线圈处于中性面开始计时,写出电动势的瞬时表达式;
(2)两电表的示数;
高二物理月考试题第4页6页
(3)线圈转过秒的过程中,电动势的瞬时值;
(4)线圈转到秒的过程中,通过电阻的电量;
?
15.如图所示,两条平行光滑导轨与水平方向成30°角,匀强磁场的磁感应强度B=0.4T,方向垂直轨道平面,金属棒ab质量为m1=0.1kg,cd棒质量m2=0.2kg,均垂直轨道放置,已知轨道宽度L=0.5m,ab、cd两金属棒电阻均为0.1Ω,回路其余部分电阻不计,开始时两棒静止,当ab棒在沿斜面向上的外力作用下,以1.5m/s的速度沿斜面向上运动的同时,cd棒自由释放,求:
(1)cd棒的最大加速度为多少?
高二物理月考试题第5页6页
(2)cd棒的最大速度为多少?
(3)当cd棒的速度达到最大时,作用在ab棒上外力的功率为多少?
高二物理月考答案:
1.ABC 2.BD 3.BC 4.B 5.D 6.B 7.B 8.B 9.AC 10.BC
11. 30°或150°
12.
13.0.4A
14.(1)e=100sin10πt(V) (2)5A 45A (3)50V (4)
