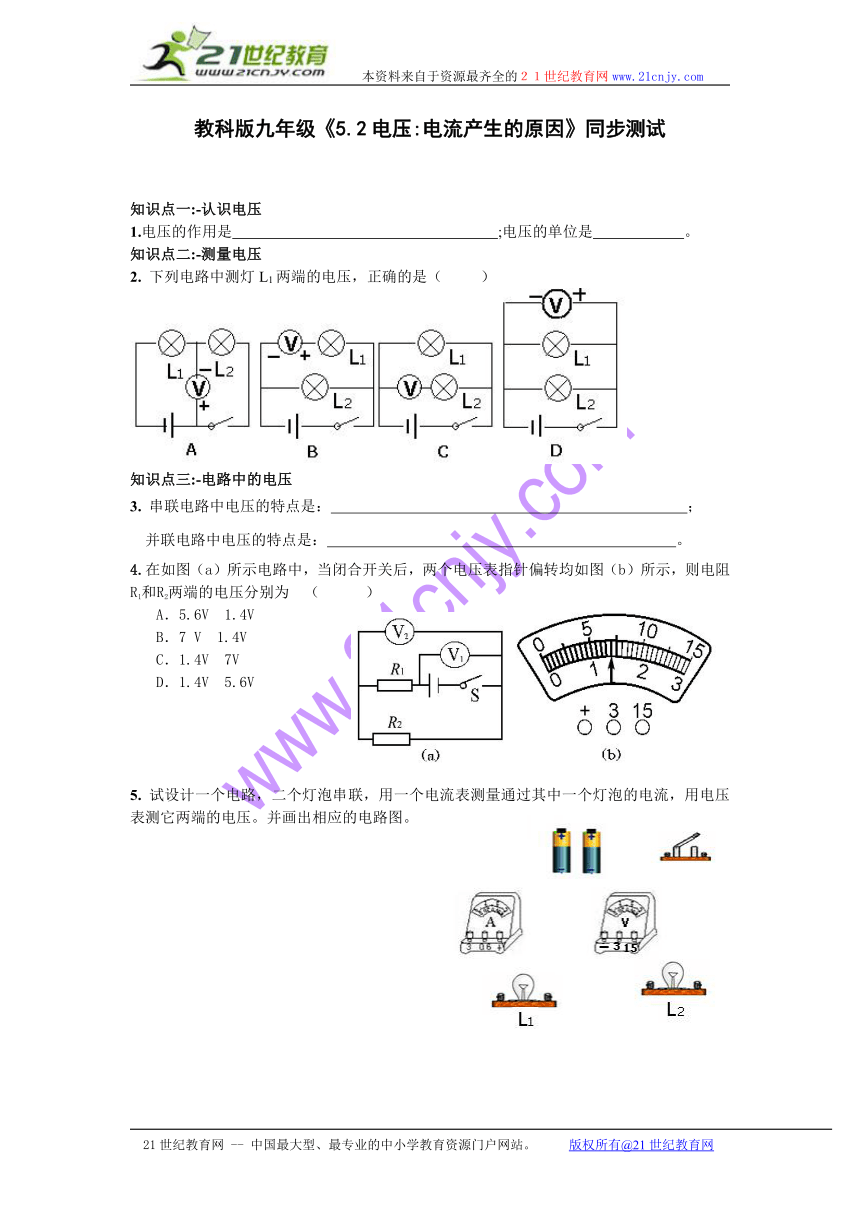

教科版九年级《5.2电压:电流产生的原因》同步测试
知识点一:-认识电压
1.电压的作用是 ;电压的单位是 。
知识点二:-测量电压
2. 下列电路中测灯L1两端的电压，正确的是（ ）
知识点三:-电路中的电压
3. 串联电路中电压的特点是： ；
并联电路中电压的特点是： 。
4.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为 （ ）
A．5.6V 1.4V
B．7 V 1.4V
C．1.4V 7V
D．1.4V 5.6V
5. 试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。并画出相应的电路图。
教科版九年级《5.2电压:电流产生的原因》参考答案
1.产生电流 伏
2. D
3. 串联电路的总电压等于各串联部分电压之和
并联电路各并联支路的电压相等
4.D
5. 略
