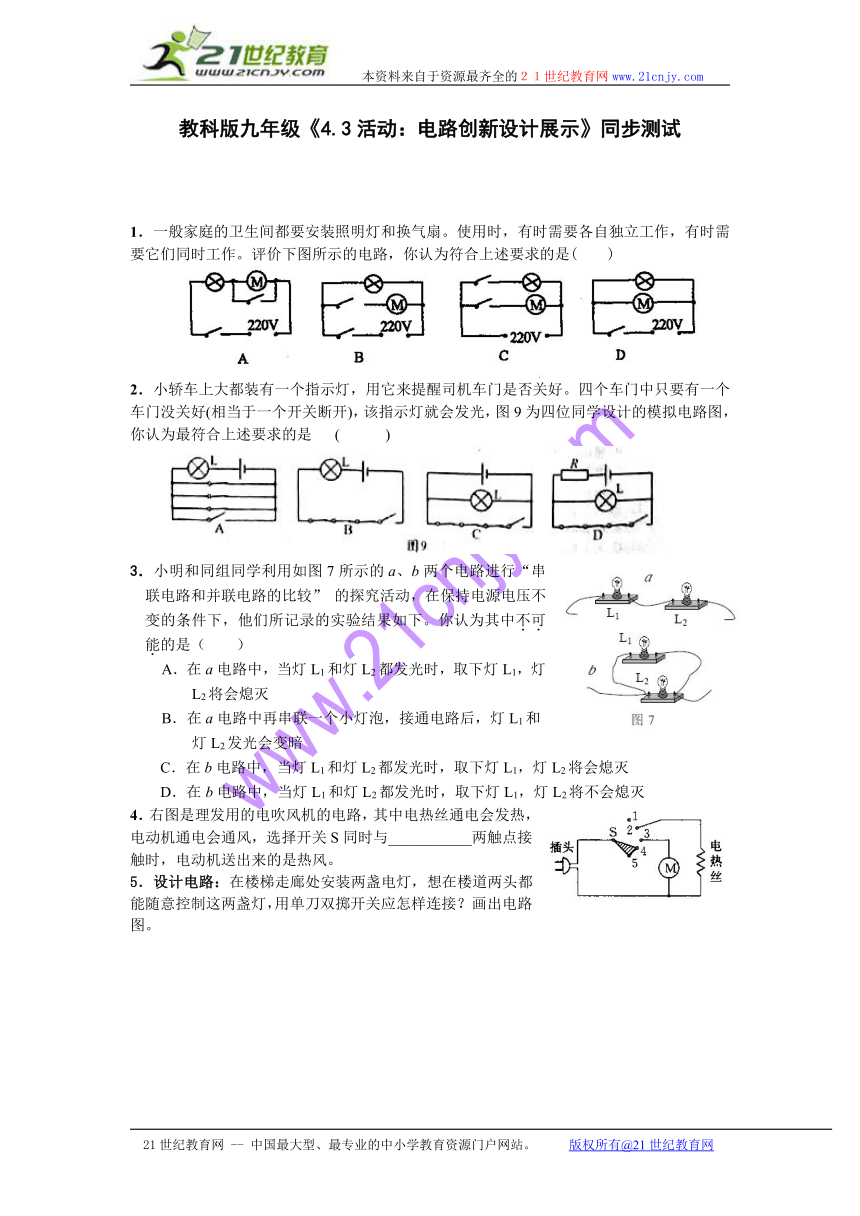

教科版九年级《4.3活动：电路创新设计展示》同步测试
1．一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。评价下图所示的电路，你认为符合上述要求的是( )
2．小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光，图9为四位同学设计的模拟电路图，你认为最符合上述要求的是 ( )
3．小明和同组同学利用如图7所示的a、b两个电路进行“串联电路和并联电路的比较” 的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。你认为其中不可能的是（　　）
A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯
L2将会熄灭
B．在a电路中再串联一个小灯泡，接通电路后，灯L1和
灯L2发光会变暗
C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭
D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭
4．右图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关S同时与___________两触点接触时，电动机送出来的是热风。
5．设计电路：在楼梯走廊处安装两盏电灯，想在楼道两头都能随意控制这两盏灯，用单刀双掷开关应怎样连接？画出电路图。
教科版九年级《4.3活动：电路创新设计展示》参考答案
1．C 2．D 3．C 4．23 5．略
