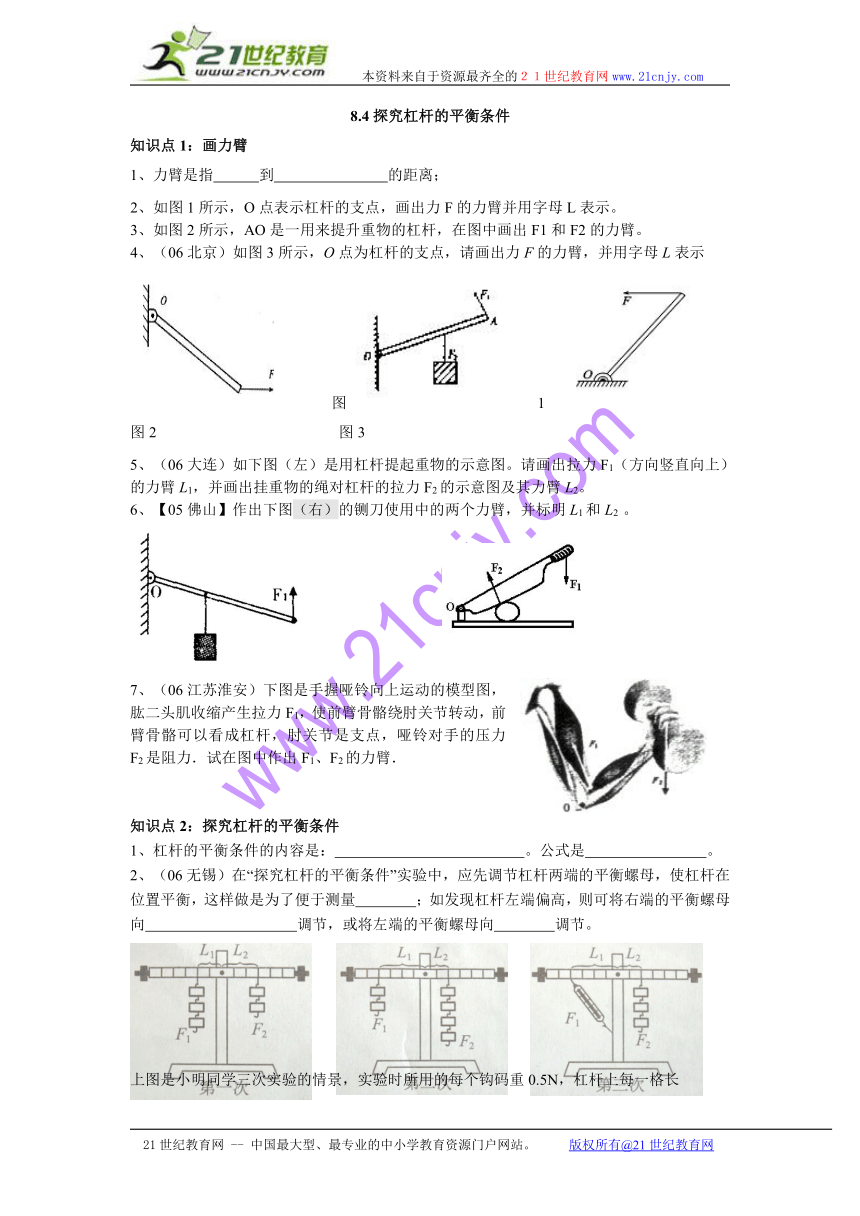

8.4探究杠杆的平衡条件
知识点1：画力臂
1、力臂是指 到 的距离；
2、如图1所示，O点表示杠杆的支点，画出力F的力臂并用字母L表示。
3、如图2所示，AO是一用来提升重物的杠杆，在图中画出F1和F2的力臂。
4、（06北京）如图3所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示
图1 图2 图3
5、（06大连）如下图（左）是用杠杆提起重物的示意图。请画出拉力F1（方向竖直向上）的力臂L1，并画出挂重物的绳对杠杆的拉力F2的示意图及其力臂L2。
6、【05佛山】作出下图（右）的铡刀使用中的两个力臂，并标明L1和L2 。
7、（06江苏淮安）下图是手握哑铃向上运动的模型图，肱二头肌收缩产生拉力F1，使前臂骨骼绕肘关节转动，前臂骨骼可以看成杠杆，肘关节是支点，哑铃对手的压力F2是阻力．试在图中作出F1、F2的力臂．
知识点2：探究杠杆的平衡条件
1、杠杆的平衡条件的内容是： 。公式是 。
2、（06无锡）在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在 位置平衡，这样做是为了便于测量 ；如发现杠杆左端偏高，则可将右端的平衡螺母向 调节，或将左端的平衡螺母向 调节。

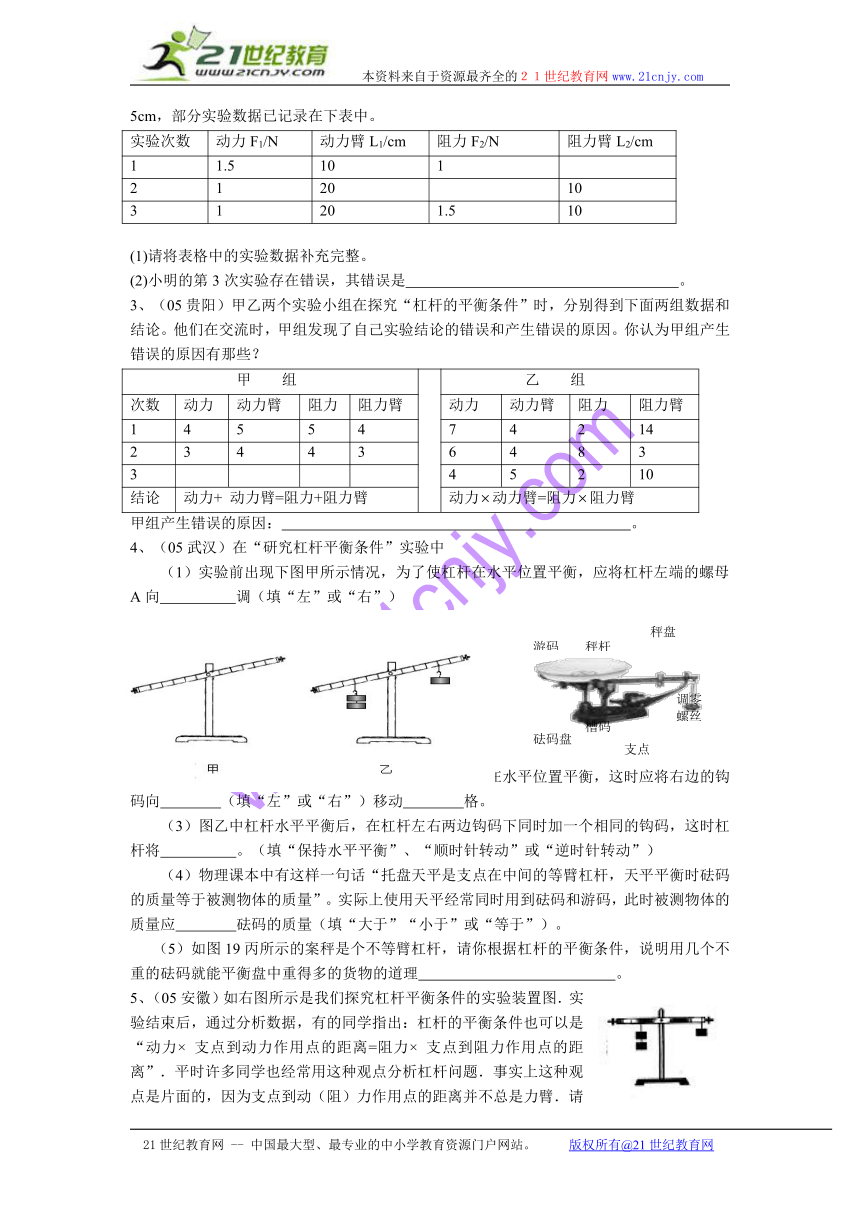

上图是小明同学三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每一格长
5cm，部分实验数据已记录在下表中。
实验次数 动力F1/N 动力臂L1/cm 阻力F2/N 阻力臂L2/cm
1 1.5 10 1
2 1 20 10
3 1 20 1.5 10
(1)请将表格中的实验数据补充完整。
(2)小明的第3次实验存在错误，其错误是 。
3、（05贵阳）甲乙两个实验小组在探究“杠杆的平衡条件”时，分别得到下面两组数据和结论。他们在交流时，甲组发现了自己实验结论的错误和产生错误的原因。你认为甲组产生错误的原因有那些？
甲 组 乙 组
次数 动力 动力臂 阻力 阻力臂 动力 动力臂 阻力 阻力臂
1 4 5 5 4 7 4 2 14
2 3 4 4 3 6 4 8 3
3 4 5 2 10
结论 动力+ 动力臂=阻力+阻力臂 动力动力臂=阻力阻力臂
甲组产生错误的原因： 。
4、（05武汉）在“研究杠杆平衡条件”实验中
（1）实验前出现下图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母A向 调（填“左”或“右”）
图1
（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向 （填“左”或“右”）移动 格。
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将 。（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）
（4）物理课本中有这样一句话“托盘天平是支点在中间的等臂杠杆，天平平衡时砝码的质量等于被测物体的质量”。实际上使用天平经常同时用到砝码和游码，此时被测物体的质量应 砝码的质量（填“大于”“小于”或“等于”）。
（5）如图19丙所示的案秤是个不等臂杠杆，请你根据杠杆的平衡条件，说明用几个不重的砝码就能平衡盘中重得多的货物的道理 。

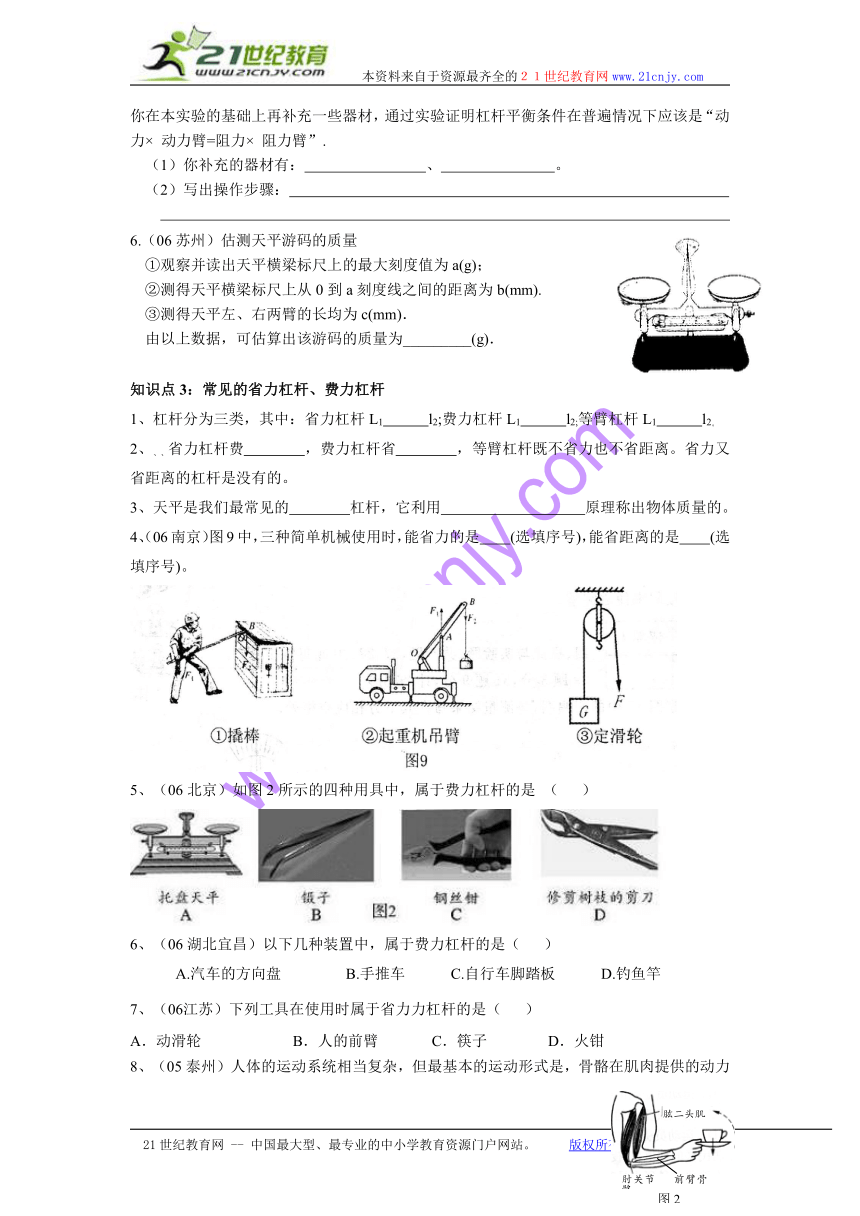

5、（05安徽）如右图所示是我们探究杠杆平衡条件的实验装置图．实验结束后，通过分析数据，有的同学指出：杠杆的平衡条件也可以是“动力× 支点到动力作用点的距离=阻力× 支点到阻力作用点的距离”．平时许多同学也经常用这种观点分析杠杆问题．事实上这种观点是片面的，因为支点到动（阻）力作用点的距离并不总是力臂．请你在本实验的基础上再补充一些器材，通过实验证明杠杆平衡条件在普遍情况下应该是“动力× 动力臂=阻力× 阻力臂”.
（1）你补充的器材有： 、 。
（2）写出操作步骤：
6.（06苏州）估测天平游码的质量
①观察并读出天平横梁标尺上的最大刻度值为a(g)；
②测得天平横梁标尺上从0到a刻度线之间的距离为b(mm).
③测得天平左、右两臂的长均为c(mm)．
由以上数据，可估算出该游码的质量为_________(g)．
知识点3：常见的省力杠杆、费力杠杆
1、杠杆分为三类，其中：省力杠杆L1 l2;费力杠杆L1 l2;等臂杠杆L1 l2。
2、、、省力杠杆费 ，费力杠杆省 ，等臂杠杆既不省力也不省距离。省力又省距离的杠杆是没有的。
3、天平是我们最常见的 杠杆，它利用 原理称出物体质量的。
4、（06南京）图9中，三种简单机械使用时，能省力的是 (选填序号)，能省距离的是 (选填序号)。
5、（06北京）如图2所示的四种用具中，属于费力杠杆的是 （ ）
6、（06湖北宜昌）以下几种装置中，属于费力杠杆的是（ ）
A.汽车的方向盘 B.手推车 C.自行车脚踏板 D.钓鱼竿
7、（06江苏）下列工具在使用时属于省力力杠杆的是（ ）
A．动滑轮 B．人的前臂 C．筷子 D．火钳
8、（05泰州）人体的运动系统相当复杂，但最基本的运动形式是，骨骼在肌肉提供的动力作用下绕关节转动. 图2所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力. 由图可以看出，这是一个( )
A．费力、省距离的杠杆 B．省力、费距离的杠杆
C．既费力，也费距离的杠杆 D．既省力，也省距离的杠杆
9、（05武汉）小刚家厕所的水笼头坏了，关不住水。看到会浪费不少水，小刚很心疼。他立即找来板手换水笼头，可是费了好大的劲，坏笼头却纹丝不动。他又找来一根粗铁管和一段粗绳子。你觉得应该选用这两件物品中的 来辅助板手把笼头发拧下来，具体的方法是 ，这样做的物理道理是 。
10、（05贵阳）如图（下左图）所示的两种剪刀，如果要用来剪铁皮，应选 种剪刀。在理发时应选 种剪刀。
11、（05河南）杠杆的应用非常广泛，如图（上右图）所示，压水井的压杆就是一个杠杆，在使用时，作用于压杆A端的力F1_________活塞作用于压杆B端的力F2(选填“大于”、“小于”或“等于”)，因此它是一个_________杠杆(选填“省力”、“费力”或“不省力也不费力”)。
12、（05包头）城市街道上的路灯离地面都是很高的，如果路灯坏了，电工师傅可以坐在如图（下图左）的修理车上的吊箱里靠近路灯进行修理。该车__ __ ____ (填对应的字母)部分是一个杠杆，使用此杠杆的好处是____ ____。
13、（05黑龙江）（上图右）杠杆在我国古代就有了许多巧妙的应用，护城河上安装的吊桥就是—个杠杆，它的支点是c点，在匀速拉起吊桥时，它属于一个杠杆。
14、（05徐州）如右图所示，用撬棒撬起大石头，向上、向下用力都可以，哪一种方式更省力？请你具体说明原因。 。
知识点4：最小力
1、【05襄樊】在下图（左）中，AB是一根自重为100N的均匀木棒，B端着地，在A端用最小的力F时，恰好在如图位置处于平衡状态，请画出力F的图示。
2、（06眉山）请在图四（下右）所示的杠杆中标出其工作时阻力臂和作用在A点的最小动力的方向及力臂。
3、图中的杠杆，O是支点，在B点先后沿BC、BD和BE三个方向施加力的作用，均能使杠杆平衡，在这三种情况中( )
A. 沿BC方向最费力 B．沿BD方向最费力
C. 沿BE方向最费力 D．沿三个方向用力一样大
4、如下图（左）,画出作用在A点的动力F的方向,使F最小
5、（06江西南昌）如图10（下右）所示，唐师傅想用最省力的方法把一个油桶推上台阶．请你在图中画出这个力的示意图．
知识点5：杠杆计算
1、如图15所示，某人用一根轻质木棒挑着为120N的物体站在水平地面上，木棒保持水平，棒AB长为1.2m，重物悬挂处离肩膀距离BO为0.8m，则手在A端对木棒竖直向下的作用力大小为_______N。
2、（06潍坊）如图所示，是脚踩式垃圾桶的原理示意图，当打开桶盖时，竖杆CE对C点的压力是10N。请你用刻度尺测出F1的力臂L1＝
cm，F2的力臂L2＝ cm，则打开桶盖时脚踩踏板的力是 N。
3、（05广东）如图，用独轮车运泥土，泥土和车的总重900N，各部分
尺寸如图所示，求：人向上抬起独轮车时，需用力F多大？
4、如图所示，体重相同、力气一样的小明和小强在玩游戏。小明握住球棒的细端，小强握住球棒的粗端，各自向相反方向拧。你认为谁会获胜？简要说明获胜的原因。
秤盘
调零
螺丝
支点
游码
槽码
秤杆
砝码盘
肱二头肌
图2
肘关节 前臂骨骼
甲 乙
A
OO
B
C
G=100N
1.2m
0.3m
