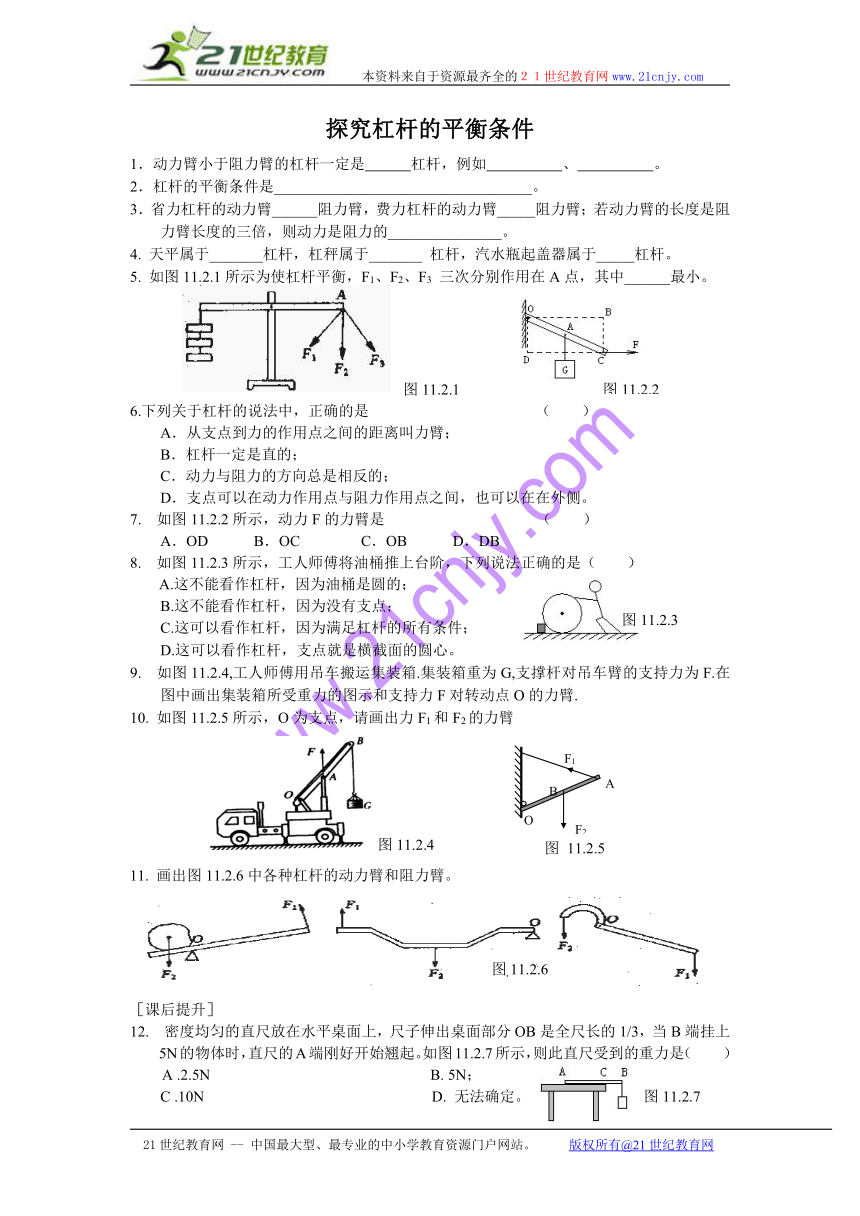

探究杠杆的平衡条件
1．动力臂小于阻力臂的杠杆一定是 杠杆，例如 、 。
2．杠杆的平衡条件是__________________________________。
3．省力杠杆的动力臂______阻力臂，费力杠杆的动力臂_____阻力臂；若动力臂的长度是阻力臂长度的三倍，则动力是阻力的_______________。
4. 天平属于_______杠杆，杠秤属于_______ 杠杆，汽水瓶起盖器属于_____杠杆。
5. 如图11.2.1所示为使杠杆平衡，F1、F2、F3 三次分别作用在A点，其中______最小。
　　　　　　　　　图11.2.1
6.下列关于杠杆的说法中，正确的是　　　　　　　　　　　（ ）
A．从支点到力的作用点之间的距离叫力臂；
B．杠杆一定是直的；
C．动力与阻力的方向总是相反的；
D．支点可以在动力作用点与阻力作用点之间，也可以在在外侧。
7.　如图11.2.2所示，动力F的力臂是　　　　　　　　　　（ ）
A．OD　　　B．OC　　　　C．OB　　　D．DB　
8.　如图11.2.3所示，工人师傅将油桶推上台阶，下列说法正确的是（ ）
A.这不能看作杠杆，因为油桶是圆的；
B.这不能看作杠杆，因为没有支点；
C.这可以看作杠杆，因为满足杠杆的所有条件；
D.这可以看作杠杆，支点就是横截面的圆心。
9.　如图11.2.4,工人师傅用吊车搬运集装箱.集装箱重为G,支撑杆对吊车臂的支持力为F.在图中画出集装箱所受重力的图示和支持力F对转动点O的力臂.
10. 如图11.2.5所示，O为支点，请画出力F1和F2的力臂
11. 画出图11.2.6中各种杠杆的动力臂和阻力臂。
［课后提升］
12.　密度均匀的直尺放在水平桌面上，尺子伸出桌面部分OB是全尺长的1/3，当B端挂上5N的物体时，直尺的A端刚好开始翘起。如图11.2.7所示，则此直尺受到的重力是（ ）
A .2.5N 　　　　　　　　　　　　　　B. 5N；
　 C .10N 　　　　　　　　　　　　　　D. 无法确定。图11.2.7　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
13.　如图11.2.8所示，B端悬挂一重为G的重物，不计杠杆自重，在A点施加动力F使杠杆保持水平平衡，则下列说法正确的是（ ）
A .　因为OA大于OB，所以F小于G；
B .　F的大小可能大于G；
C .　因为B点受到的拉力是向下的，所以F的方向一定向上；
D .　当杠杆平衡时，一定满足G×OB=F×OA。　　　　　　　　　　图11.2.8
14. 王浩同学发现“同一个杠杆，改变动力的方向，动力的大小也改变”。于是他想：“要保持一个杠杆平衡，在什么情况下所需的动力最小呢？”他找来有关器材，设计了以下的实验：用表格中的三个杠杆，分别悬挂相同的重物，每次用弹簧秤向三个不同的方向F1、F2、F3拉杠杆，使杠杆保持平衡，并记录了有关数据。记录的数据如下表，请你和你的同学讨论交流以下问题：a 根据表格中的数据，你认为如何回答王浩的问题？b 你认为王浩的实验有哪些不足之处，如果让你来做，你有什么比他更好的方法？
实验杠杆 动力F的大小/N
F1 F2 F3
6 3 6
3 4 5
6 4 5
15.　希腊科学家阿基米德发现杠杆原理后，发出了“给我支点，我可以撬动地球”的豪言壮语。假如阿基米德在杠杆的一端施加600N的力，要搬动质量为6.0×1024kg的地球，那么长臂的长应是短臂长的多少倍？如果要把地球撬起1cm，长臂的一端要按下多长距离？假如我们以光速向下按，要按多少年？（做完该题，你有何启示？）
图11.2.2
图11.2.3
图 11.2.5
F2
O
F1
A
B
图11.2.4
图11.2.6
