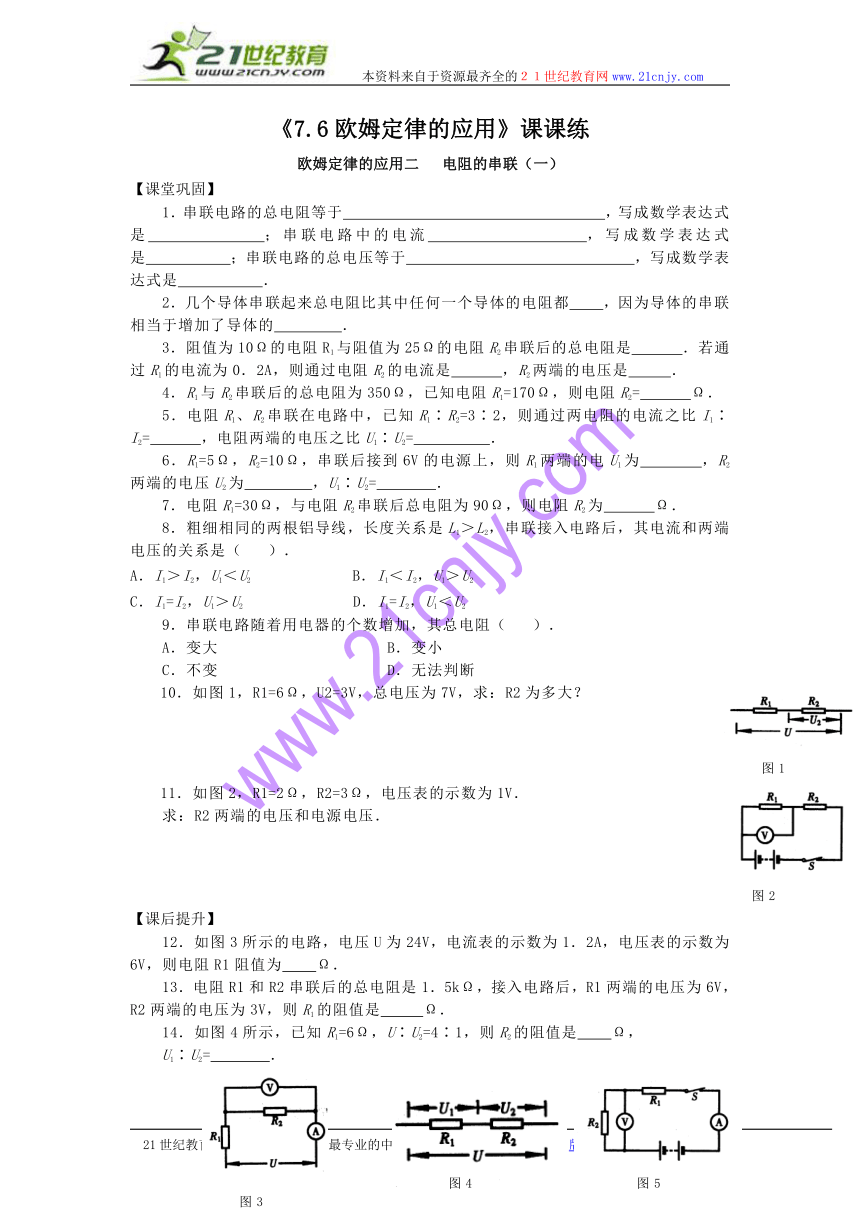

《7.6欧姆定律的应用》课课练
欧姆定律的应用二 电阻的串联（一）
【课堂巩固】
1．串联电路的总电阻等于 ，写成数学表达式是 ；串联电路中的电流 ，写成数学表达式是 ；串联电路的总电压等于 ，写成数学表达式是 ．
2．几个导体串联起来总电阻比其中任何一个导体的电阻都 ，因为导体的串联相当于增加了导体的 ．
3．阻值为10Ω的电阻R1与阻值为25Ω的电阻R2串联后的总电阻是 ．若通过R1的电流为0．2A，则通过电阻R2的电流是 ，R2两端的电压是 ．
4．R1与R2串联后的总电阻为350Ω，已知电阻R1=170Ω，则电阻R2= Ω．
5．电阻R1、R2串联在电路中，已知R1∶R2=3∶2，则通过两电阻的电流之比I1∶I2= ，电阻两端的电压之比U1∶U2= ．
6．R1=5Ω，R2=10Ω，串联后接到6V的电源上，则R1两端的电U1为 ，R2两端的电压U2为 ，U1∶U2= ．
7．电阻R1=30Ω，与电阻R2串联后总电阻为90Ω，则电阻R2为 Ω．
8．粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（ ）．
A．I1＞I2，U1＜U2 B．I1＜I2，U1＞U2
C．I1=I2，U1＞U2 D．I1=I2，U1＜U2
9．串联电路随着用电器的个数增加，其总电阻（ ）．
A．变大 B．变小
C．不变 D．无法判断
10．如图1，R1=6Ω，U2=3V，总电压为7V，求：R2为多大？
11．如图2，R1=2Ω，R2=3Ω，电压表的示数为1V．
求：R2两端的电压和电源电压．
【课后提升】
12．如图3所示的电路，电压U为24V，电流表的示数为1．2A，电压表的示数为6V，则电阻R1阻值为 Ω．
13．电阻R1和R2串联后的总电阻是1．5kΩ，接入电路后，R1两端的电压为6V，R2两端的电压为3V，则R1的阻值是 Ω．
14．如图4所示，已知R1=6Ω，U∶U2=4∶1，则R2的阻值是 Ω，
U1∶U2= ．
15．如图5所示的电路，R1的阻值为10Ω，电流表的示数为0．4A，电压表的示数为3．2V．求：R1两端的电压，R2的阻值及电源电压．
16．如图6，U1=6V，U=10V，通过R1的电流是0．4A，求：R1、R2的阻值．
17．如图7所示的电路，电源电压为20V，R1=25Ω，电流表的示数为0．25A，求R2的阻值和电压表的示数．
参考答案
1．各串联电阻之和 R=R1+R2+…… 处处相等 I=I1=I2=…… 各部分电路两端电压之和 U=U1+U2+…… 2．大 长度 3．35Ω 0.2A 5V
4.180 1：1 3：2 6．2V 4V 1：2 7．60
8．C 9．A 10．4.5Ω 11．1.5V 2.5V 12．15 13．1000
14．2 3：1 15．4V 8Ω 7.2V 16．15Ω 10Ω 17．55Ω 13.75V
图1
图2
图3
图4
图5
图6
图7
