课件34张PPT。人民教育出版社物理九年级全一册19.3《安全用电》
安全用电 九年级物理第十九章第3节
安全用电一、电压越高越危险
二、触电类型
三、触电急救
四、安全用电原则
五、注意防雷

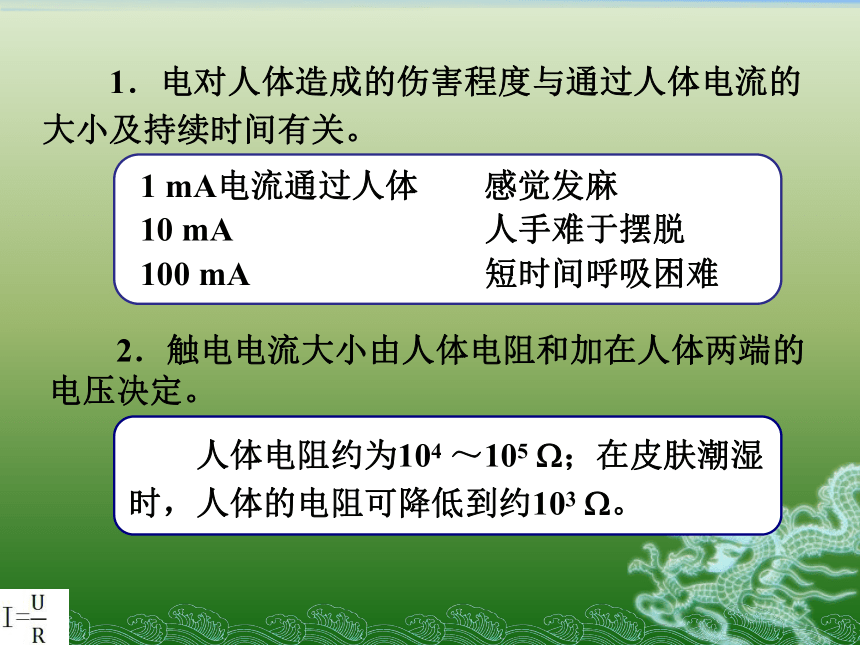

　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。　　2．触电电流大小由人体电阻和加在人体两端的电压决定。 1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。一、电压越高越危险

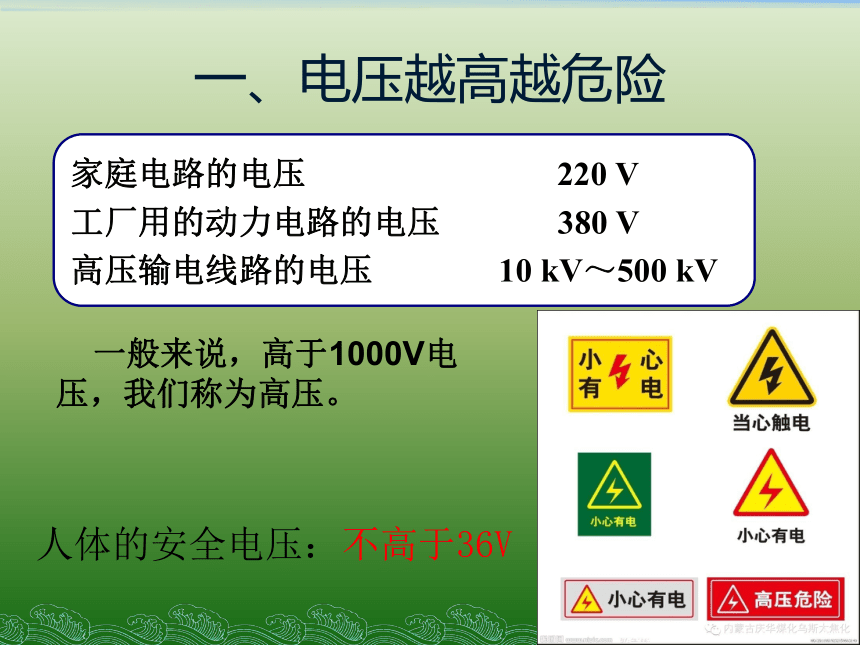

家庭电路的电压 220 V
工厂用的动力电路的电压 380 V

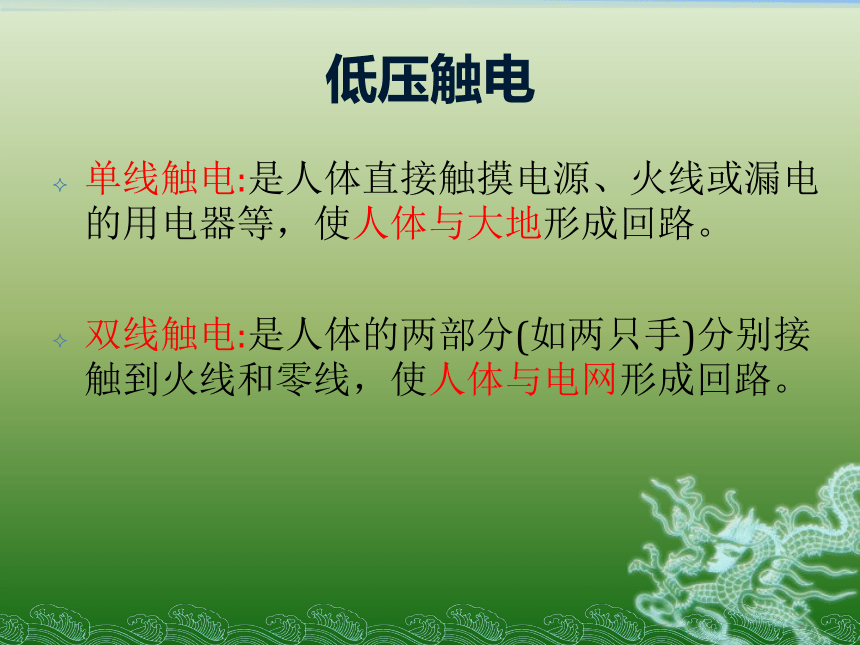

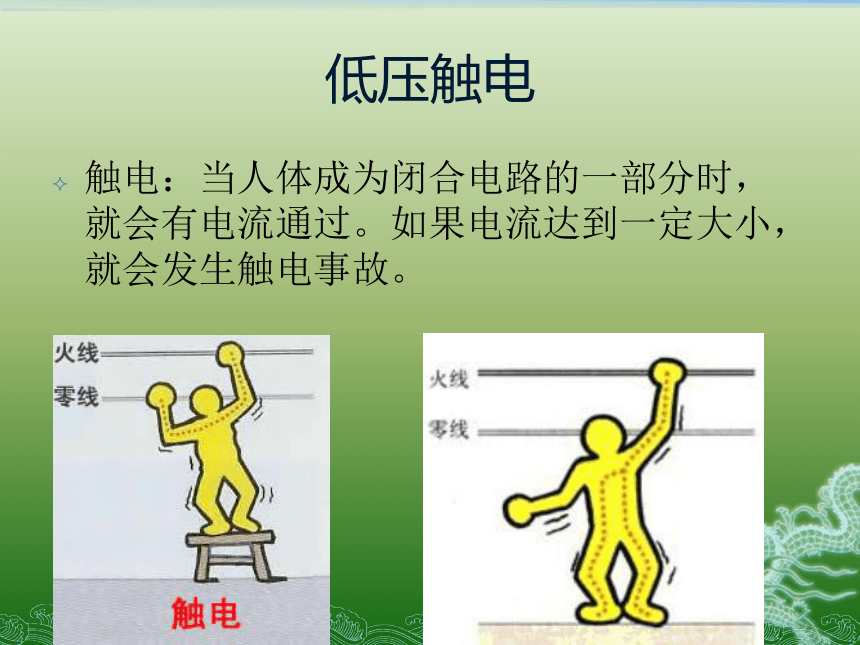

高压输电线路的电压 10 kV～500 kV人体的安全电压：不高于36V 一般来说，高于1000V电压，我们称为高压。低压触电触电：当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。低压触电单线触电:是人体直接触摸电源、火线或漏电的用电器等，使人体与大地形成回路。

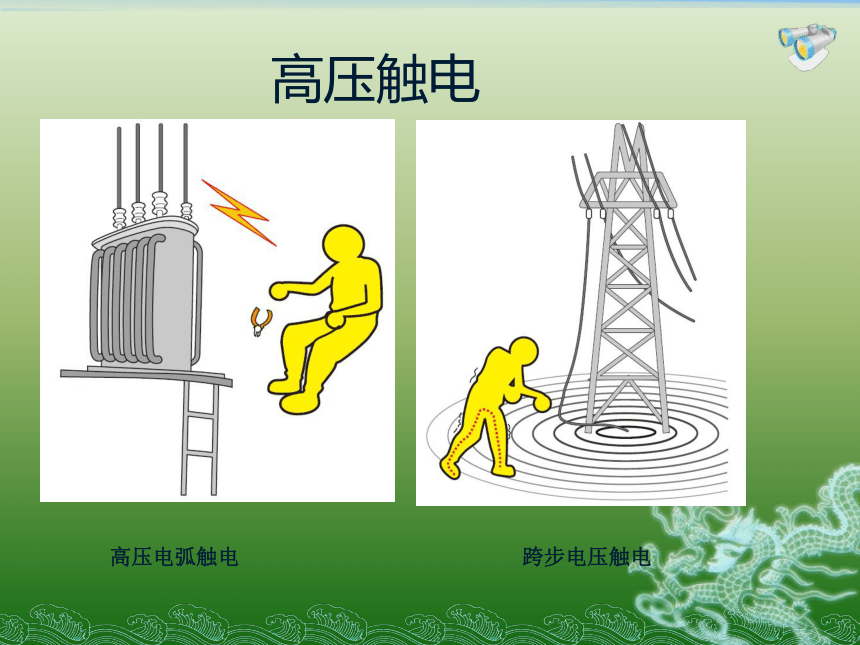

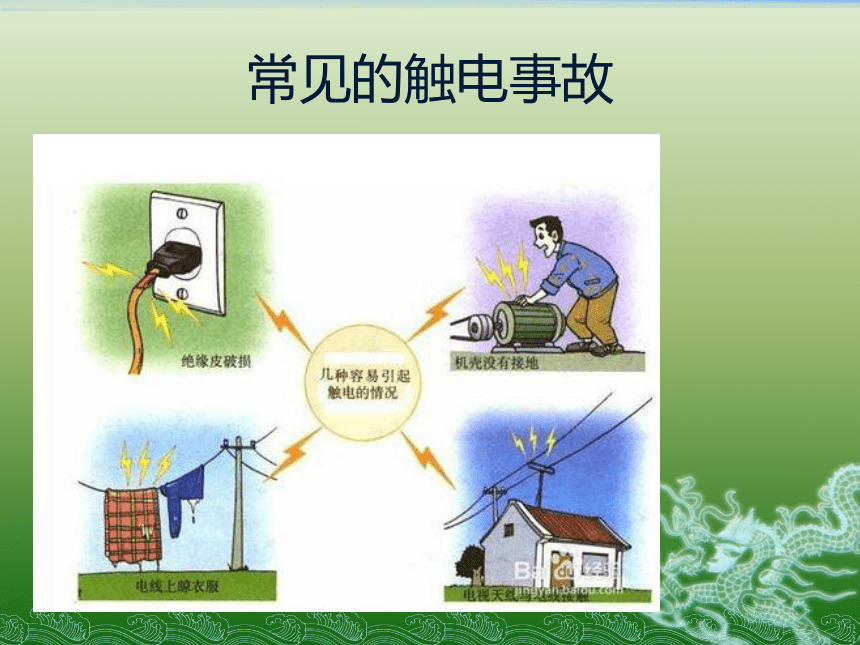

双线触电:是人体的两部分(如两只手)分别接触到火线和零线，使人体与电网形成回路。 ? 常见的触电事故跨步电压触电高压电弧触电高压触电 高压触电

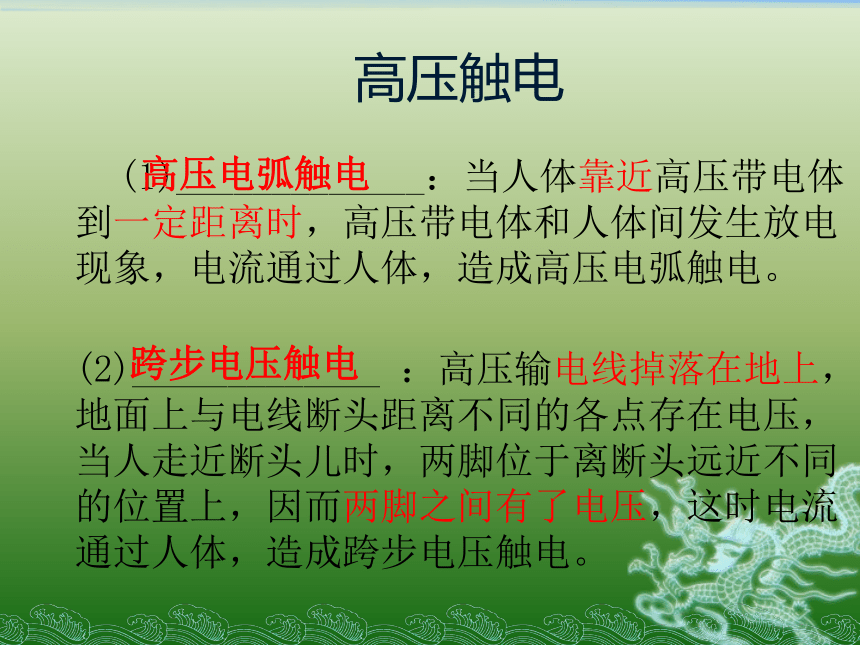

(1)_____________：当人体靠近高压带电体到一定距离时，高压带电体和人体间发生放电现象，电流通过人体，造成高压电弧触电。
(2)_____________ ：高压输电线掉落在地上，地面上与电线断头距离不同的各点存在电压，当人走近断头儿时，两脚位于离断头远近不同的位置上，因而两脚之间有了电压，这时电流通过人体，造成跨步电压触电。高压电弧触电 跨步电压触电小鸟怎么不怕呢？
原来，由于小鸟身体较小，它只接触了一根电线，电流不能形成回路，小鸟身体上并没有电流通过，所以它们不会触电。 　　

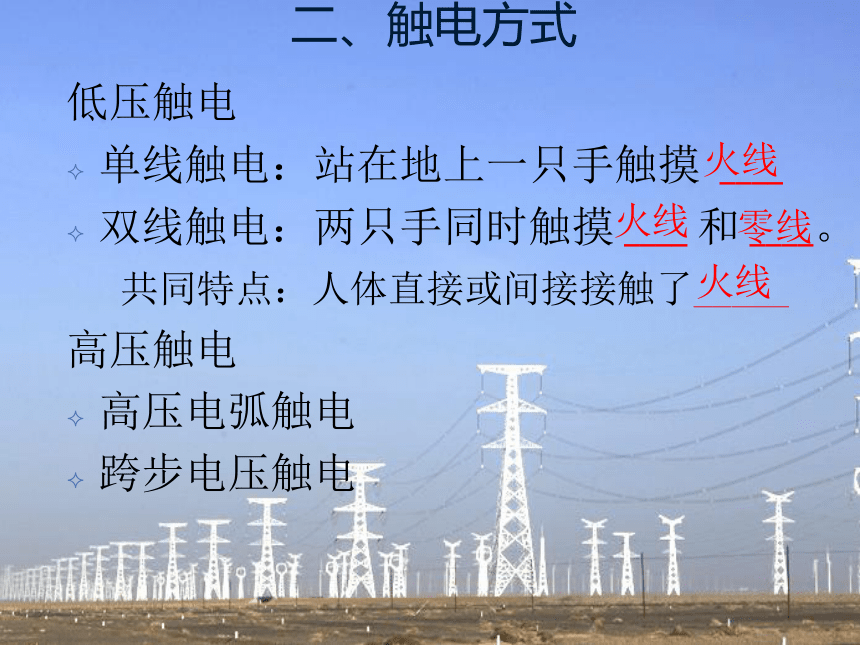

　二、触电方式低压触电
单线触电：站在地上一只手触摸 ____
双线触电：两只手同时触摸 ____ 和 ____。
高压触电
高压电弧触电
跨步电压触电
共同特点：人体直接或间接接触了_____火线火线火线零线三、触电急救触电事故的处理1.立即__________，千万不要先_________触电同伴
必要时对触电者进行____，同时尽快通知________抢救
若发生电火灾务必在________后，才能泼水救火。

2.在整个救护过程中，
必须随时注意_________，
防止自己也_______。
切断电源 用手去拉急救医务人员切断电源自身保护触电火灾1 2012年６月３０日，天津蓟县
县城莱德商厦发生一起火灾事故，
造成１０人死亡、１６人受伤。
起火原因：商厦一层东南
角中转库房内空调电源线
发生短路，引燃周围可燃
物所致。
火灾2 2013年5月31日，
中国储备粮管理总公司黑
龙江分公司林甸直属库发
生火灾事故，造成80个粮囤、揽堆
过火，直接经济损失307.9万元。
起火原因：电源导线绝缘皮破损漏
电并打火，引燃可燃物苇栅和麻袋，
造成火灾。火灾3 2014年12月4日晚10
时许，绥德县千狮路一家
物流公司多间彩钢房失火,
烧毁20多万元货物。
起火原因：
线路老化引发火灾。
火灾4 2015年1月2日13时14
分，位于黑龙江省哈尔滨市
某市场的三层仓库起火，起火建筑多次坍塌，
坍塌面积3000平方米，造成5名消防员遇难、
14人受伤。
起火原因：
电暖气超负荷引发火灾
四、安全用电原则1.不_______低压带电体，不______高压带电体。
2.更换灯泡、搬动电器前应______电源开关。
3.不 _______用电器，不______绝缘层，不_______用电等。
4.保险装置、插座、导线、家用电器等达到使用寿命应___________等。接触靠近断开弄湿损坏超负荷及时更换新国标规范插头插座，须设保护门防触电淘汰品


新品
新国标规范插头插座，须设保护门防触电 2015年10月15日消息，国家标准委于近日批准发布了35项国家标准，新国标涉及健康安全、旅游消费、生态环境等经济社会发展诸多方面。其中《家用和类似用途插头插座》2项强制性国家标准针对转换器和延长线插座两类产品提出了新的要求，主要包括插线板保护门、电缆导体截面积、耐火阻燃性能等。
该标准规定，新国标插座将三相与两相插孔分开，合计共有五个孔，而插座本身自带的插头上的插销则由两个变为三个。
最重要的是插座必须设置保护门，避免因手指或金属物件触碰插孔而导致触电事故发生。同时需提高耐火阻燃性能，增加针焰试验以进一部提高延长线插座和转换器的电气安全性能。
此外，标准规定，额定电流10安培的延长线插座，导体最小标称横截面积由0.75平方毫米提升到1平方毫米；额定电流16安培的延长线插座，导体最小标称横截面积由1平方毫米提升到1.5平方毫米，提高了延长线插座的承载能力，可减少由于电器过载引发的安全事故。雷电事故12015.5.31,三水乐平碎步市场仓库起火，大火烧了5个小时，过火面积约300平方米。
起火原因：闪电雷击到仓库内的电线而引发的。
雷电事故2?2015年6月18日18时30分，内蒙古大兴安岭奇乾林业局奇乾林场因雷击引发森林火灾，经495名扑救人员奋力扑救，外围明火于20日凌晨被全部扑灭。雷电 雷电：是大气中一种剧烈的放电现象。
云层之间、云层和大地之间的
电压可达几百万伏至几亿伏，放电
时的电流可达几万安至十几万安，
产生很强的光和声。注意防雷1.避雷针：高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷。
2.高压输电线最上面的两条导线也是用来防雷的。　　1．不要靠近金属栏杆，各种电器应暂停使用。
　　2．迅速走进屋内，或汽车内。
　　3．不要手持金属杆。
　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。雷电时应该注意3．急救措施2．安全用电原则1．触电类型课堂小结知识反馈1.关于安全用电,下列做法正确的是?( )
A.用湿布擦正亮着的台灯灯泡
B.没有切断电源后,进行电路维修
C.家用电器失火,立即用水扑灭
D.放风筝时,远离高压线
D 知识反馈2.以下关于“注意防雷”的知识， 你认为正确的是（ ）
A.遇到雷雨天，不要在大树下面避雨
B.雷雨天可以在河里游泳
C.高压输电铁塔上面的两条导线是用来输送电能的。
D.撑着金属杆的雨伞在野外行走。A知识反馈3.在下图所示的四幅图中，不会 引起触电事故的是(? ) C知识反馈4.以下做法不会引起触电事故的是( )
A.某同学做实验时，两只手分别接触了4节串联干电池的两极
B.电工师傅站在干燥的木凳上，双手不小心碰到了火线和零线
C.一小孩把手指插进了插座接零线的小孔中
D.电工师傅站在干燥的木凳上，用手不小心碰到了火线
A知识反馈B. ?????????????????????????????????????????????????????????
C. ???????????????????????????????????????????????????????????????????
D. ??????????????????????????????????????????????????????????????????????????????????????????5.在没有断开电路进行电路检修时，如图所示的四种情况中，不会引起触电的是( )B知识反馈6 一位法师在铺有塑料地毯的舞台上表演不怕电的功夫 他把一盏普通白炽灯接到两导线A（火线） B（零线） 之间，灯泡正常发光，随后把灯泡取下，法师两头分别抓住A B，有人用测电笔分别测试A B 与法师的皮肤，发现测电笔都发光 对此表演的合理解释是 （ ）
A 法师有特异功能，的确不怕电
B 法师两手带有特指绝缘手套
C 在人灯交替过程中，助手将零线断开了
D 在人灯交替过程中，助手将火线断开了C 安全用电 珍爱生命让生活更美好
