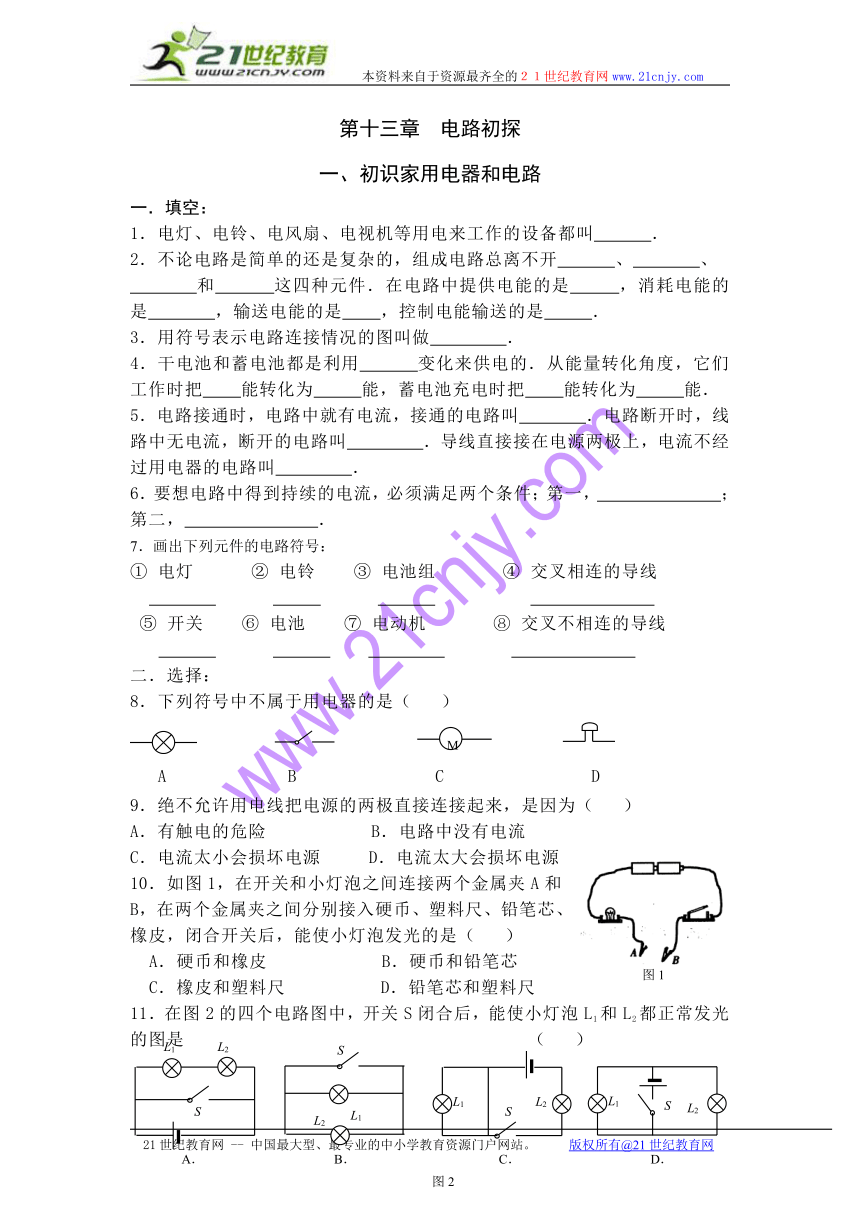

第十三章 电路初探
一、初识家用电器和电路
一．填空：
1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫 ．
2．不论电路是简单的还是复杂的，组成电路总离不开 、 、
和 这四种元件．在电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 ．
3．用符号表示电路连接情况的图叫做 ．
4．干电池和蓄电池都是利用 变化来供电的．从能量转化角度，它们工作时把 能转化为 能，蓄电池充电时把 能转化为 能．
5．电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ．
6．要想电路中得到持续的电流，必须满足两个条件；第一， ；第二， ．
7．画出下列元件的电路符号：
① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线
⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线
二．选择：
8．下列符号中不属于用电器的是（ ）
9．绝不允许用电线把电源的两极直接连接起来，是因为（ ）
A．有触电的危险 B．电路中没有电流
C．电流太小会损坏电源 D．电流太大会损坏电源
10．如图1，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（ ）
A．硬币和橡皮 B．硬币和铅笔芯
C．橡皮和塑料尺 D．铅笔芯和塑料尺
11．在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是 （ ）
三．实验与设计：
12．指出下列电路图的错误：
① ② ③
13．请画出如图3的实物电路的电路图．
14．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？
塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．
初识家用电器和电路
一．填空：
1．用电器 2．电源 开关 导线 用电器 电源 用电器 导线 开关
3．电路图 4．化学 化学 电 电 化学 5．通路 断路 短路
6．要有电源 电路必须是通路 7．略
二．选择：
8．B 9．D 10．B 11．D
三．实验与设计：
12．无电源 电池连接错误 闭合开关将短路
13．略 14．略
M
A B C D
图1
L1
L2
S
L1
L2
S
L1
L2
S
L1
L2
S
A． B． C． D．
图2
图3
图4
