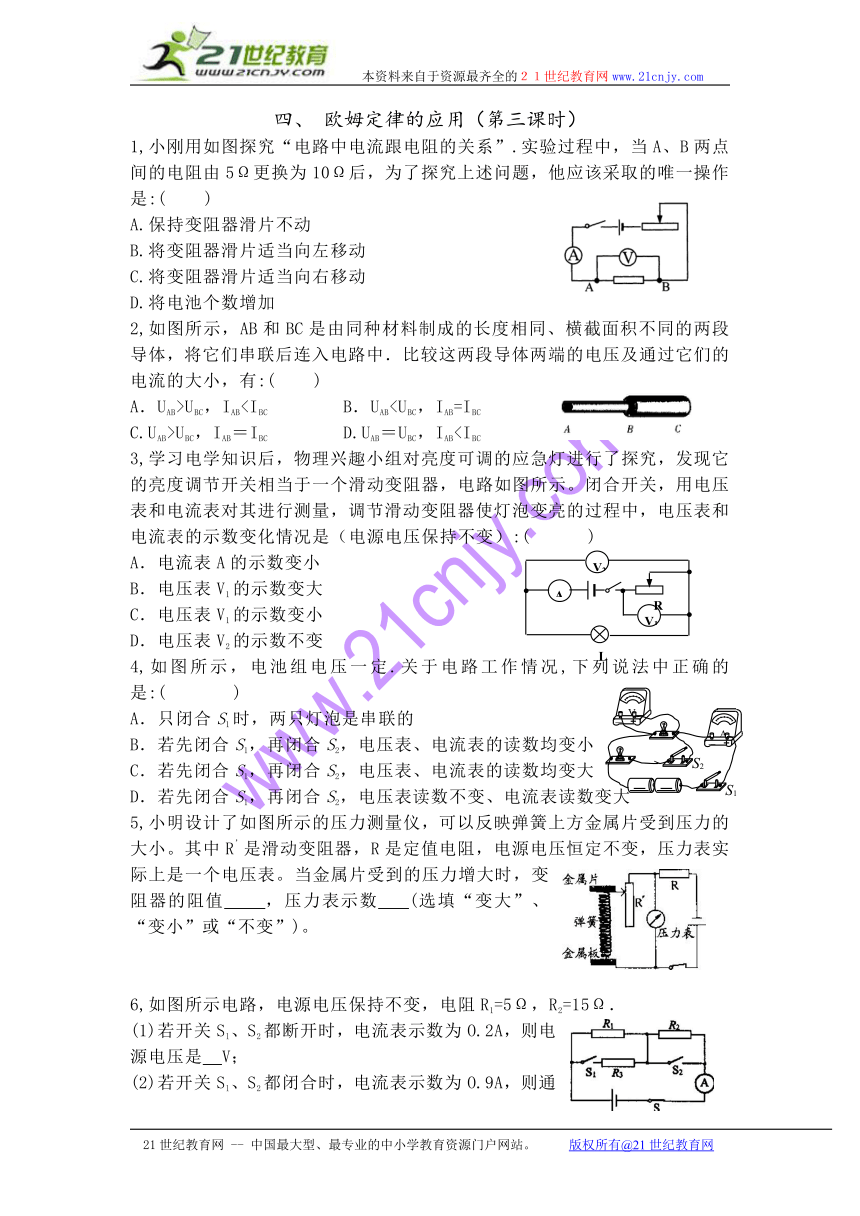

四、 欧姆定律的应用（第三课时）
1,小刚用如图探究“电路中电流跟电阻的关系”.实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是:( )
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
D.将电池个数增加
2,如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有:( )
A．UAB>UBC，IABC.UAB>UBC，IAB＝IBC D.UAB＝UBC，IAB3,学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示。闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）:( )
A．电流表A的示数变小
B．电压表V1的示数变大
C．电压表V1的示数变小
D．电压表V2的示数不变
4,如图所示，电池组电压一定.关于电路工作情况,下列说法中正确的是:( )
A．只闭合S1时，两只灯泡是串联的
B．若先闭合S1，再闭合S2，电压表、电流表的读数均变小
C．若先闭合S1，再闭合S2，电压表、电流表的读数均变大
D．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
5,小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R’是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。当金属片受到的压力增大时，变阻器的阻值 ，压力表示数 (选填“变大”、“变小”或“不变”)。
6,如图所示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω．
(1)若开关Sl、S2都断开时，电流表示数为O.2A，则电源电压是 V；
(2)若开关Sl、S2都闭合时，电流表示数为O.9A，则通过电阻R3的电流是 A．
7,在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为 Ω；将A和B并联后接在电压为2.OV的电源两端，则通过A和B的总电流是 A。
8,在一次实验中，需要测量通过灯E1的电流和灯E2的电阻。某同学连接的电路如图所示，图中甲、乙、丙是三只电表，且连接没有错误。当他闭合S后，灯E1和E2正常发光，忙乱中他仅记录了三只表的示数：1.1、3.0和0.5（单位为“安”或“伏”）。请你帮他分析并计算：通过灯泡E1的电流是______安，灯泡E2的电阻是 欧。
9, 如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，电流表的示数为0.6A,则当S闭合时，电流表的示数为多少？
10, 如图,电源电压为12V,电阻R2=30Ω,闭合S后,电流表示数为0.2A.试根据上述条件尽可能多的求出未知量.
11,如图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A；当电压表的示数为7.2V时，电流表示数为0.3A，则电阻R0为多少Ω？电源电压为多少V？
欧姆定律的应用（三）
1．C 2．C 3．C 4．D 5．变大 变大 6．（1）4Ω （2）0.1 7．5 0.6 8．0.5 5 9．0.8 10．略 11．6 9
V2
A
V1
R
L
S1
_
V
A
_
S2
