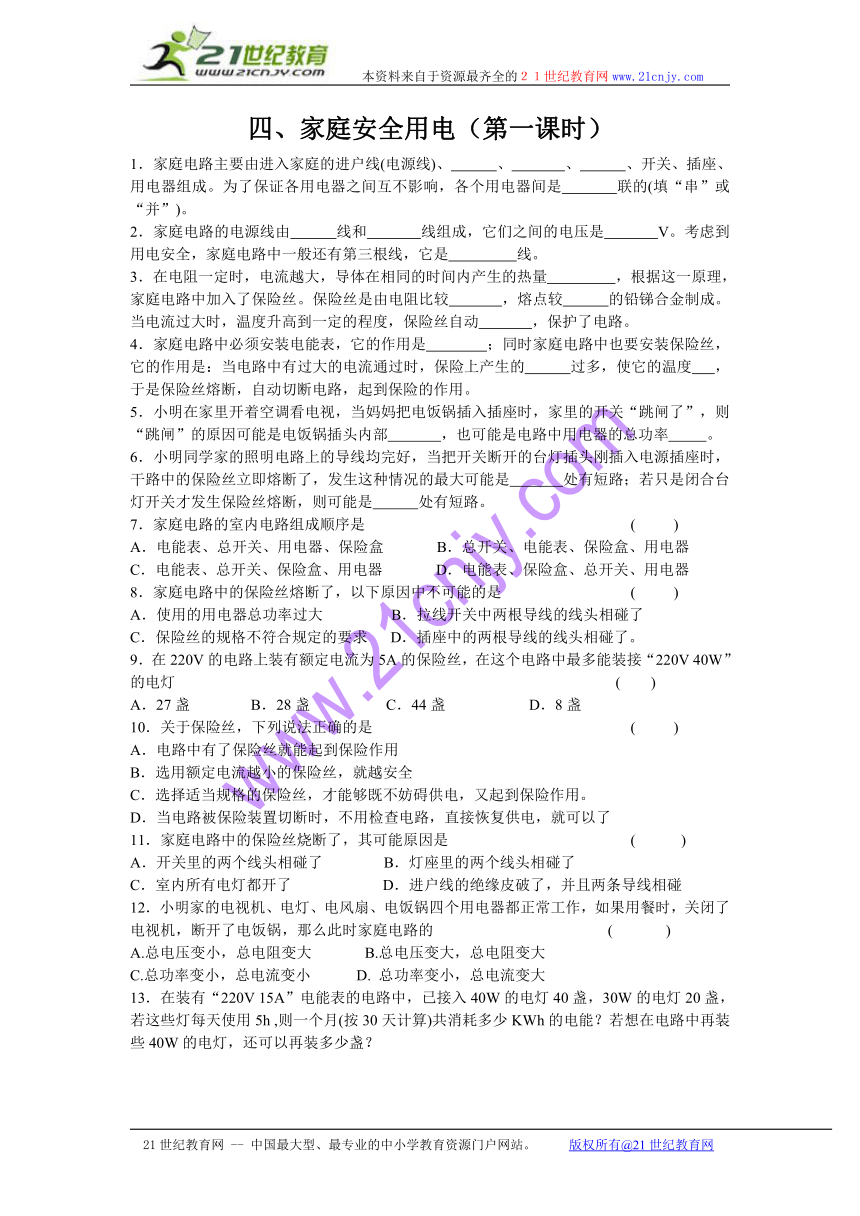

四、家庭安全用电（第一课时）
1．家庭电路主要由进入家庭的进户线(电源线)、 、 、 、开关、插座、用电器组成。为了保证各用电器之间互不影响，各个用电器间是 联的(填“串”或“并”)。
2．家庭电路的电源线由 线和 线组成，它们之间的电压是 V。考虑到用电安全，家庭电路中一般还有第三根线，它是 线。
3．在电阻一定时，电流越大，导体在相同的时间内产生的热量 ，根据这一原理，家庭电路中加入了保险丝。保险丝是由电阻比较 ，熔点较 的铅锑合金制成。当电流过大时，温度升高到一定的程度，保险丝自动 ，保护了电路。
4．家庭电路中必须安装电能表，它的作用是 ；同时家庭电路中也要安装保险丝，它的作用是：当电路中有过大的电流通过时，保险上产生的 过多，使它的温度 ，于是保险丝熔断，自动切断电路，起到保险的作用。
5．小明在家里开着空调看电视，当妈妈把电饭锅插入插座时，家里的开关“跳闸了”，则“跳闸”的原因可能是电饭锅插头内部 ，也可能是电路中用电器的总功率 。
6．小明同学家的照明电路上的导线均完好，当把开关断开的台灯插头刚插入电源插座时，干路中的保险丝立即熔断了，发生这种情况的最大可能是 处有短路；若只是闭合台灯开关才发生保险丝熔断，则可能是 处有短路。
7．家庭电路的室内电路组成顺序是 ( )
A．电能表、总开关、用电器、保险盒 B．总开关、电能表、保险盒、用电器
C．电能表、总开关、保险盒、用电器 D．电能表、保险盒、总开关、用电器
8．家庭电路中的保险丝熔断了，以下原因中不可能的是 ( )
A．使用的用电器总功率过大 B．拉线开关中两根导线的线头相碰了
C．保险丝的规格不符合规定的要求 D．插座中的两根导线的线头相碰了。
9．在220V的电路上装有额定电流为5A的保险丝，在这个电路中最多能装接“220V 40W”的电灯 ( )
A．27盏 B．28盏 C．44盏 D．8盏
10．关于保险丝，下列说法正确的是 ( )
A．电路中有了保险丝就能起到保险作用
B．选用额定电流越小的保险丝，就越安全
C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用。
D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了
11．家庭电路中的保险丝烧断了，其可能原因是 ( )
A．开关里的两个线头相碰了 B．灯座里的两个线头相碰了
C．室内所有电灯都开了 D．进户线的绝缘皮破了，并且两条导线相碰
12．小明家的电视机、电灯、电风扇、电饭锅四个用电器都正常工作，如果用餐时，关闭了电视机，断开了电饭锅，那么此时家庭电路的 ( )
A.总电压变小，总电阻变大 B.总电压变大，总电阻变大
C.总功率变小，总电流变小 D. 总功率变小，总电流变大
13．在装有“220V 15A”电能表的电路中，已接入40W的电灯40盏，30W的电灯20盏，若这些灯每天使用5h ,则一个月(按30天计算)共消耗多少KWh的电能？若想在电路中再装些40W的电灯，还可以再装多少盏？
14．熔丝在电路中起保护作用，电流过大时，能自动切断电路。下表是一段熔丝的数据
长度L 横截面积S 电阻R 密度 比热容C 熔点t
5cm 2mm2 0.2Ω 11×103KW/m3 1.3×103J/Kg℃ 327℃
(1) 请计算当电路中电流达20A时，在0.5S内该熔丝温度将升高多少度？(设电阻的变化和散热不计)
(2)铜的熔点为1083℃，试说明为什么不能用铜丝代替熔丝。
15．某用户有40W日光灯4盏，电视和音响设备功率为140W，一台冰箱的功率为120W，另有800W的电饭锅一只，问：
(1)该户使用“220V 5V”的电能表是否合适，为什么？
(2)若这些用电器都平均每天少用半小时，则一个月(30天)可以节约多少度电？
16．小明做了一个可以调节亮度的迷你型夜灯，已知小灯泡的铭牌是“6V 3.6W”，电源电压为9V，变阻器的变阻范围是0～20Ω，灯泡的发光效率是30%，变阻器的电阻调至多大时，小灯泡的实际功率是2.5W，此时小灯泡的发光功率为多大？
20．如图是一种测电阻的实验电路，R1是电阻箱，电源电压保持9V不变。
（1）当开关掷向1时，电压表示数为3V，此时电阻箱的电阻为6Ω，求R2上电流在1min内产生的热量是多少？
（2）当开关掷向2时，灯泡恰好正常发光，电压表读数为原来的2倍，求灯泡的额定电压和额定功率。
家庭安全用电（一）
1、电能表、闸刀开关、熔断器、并
2、火、零、220、地
3、越多、大、低、熔断
4、测量用户消耗的电能、热量、升高
5、短路、过大
6、台灯插头、灯头
7、C
8、B
9、A
10、C
11、BCD
12、C
13、330 kw●h、27
14、（1）28℃、（2）因为铜丝熔点较高只有在温度很高时才会熔化
15、（1）1220W﹥1100W不合适（2）18.3kwh
16、8欧、0.75W
20、（1）180J、（2）6W
2
R1
L
R2
1
S
