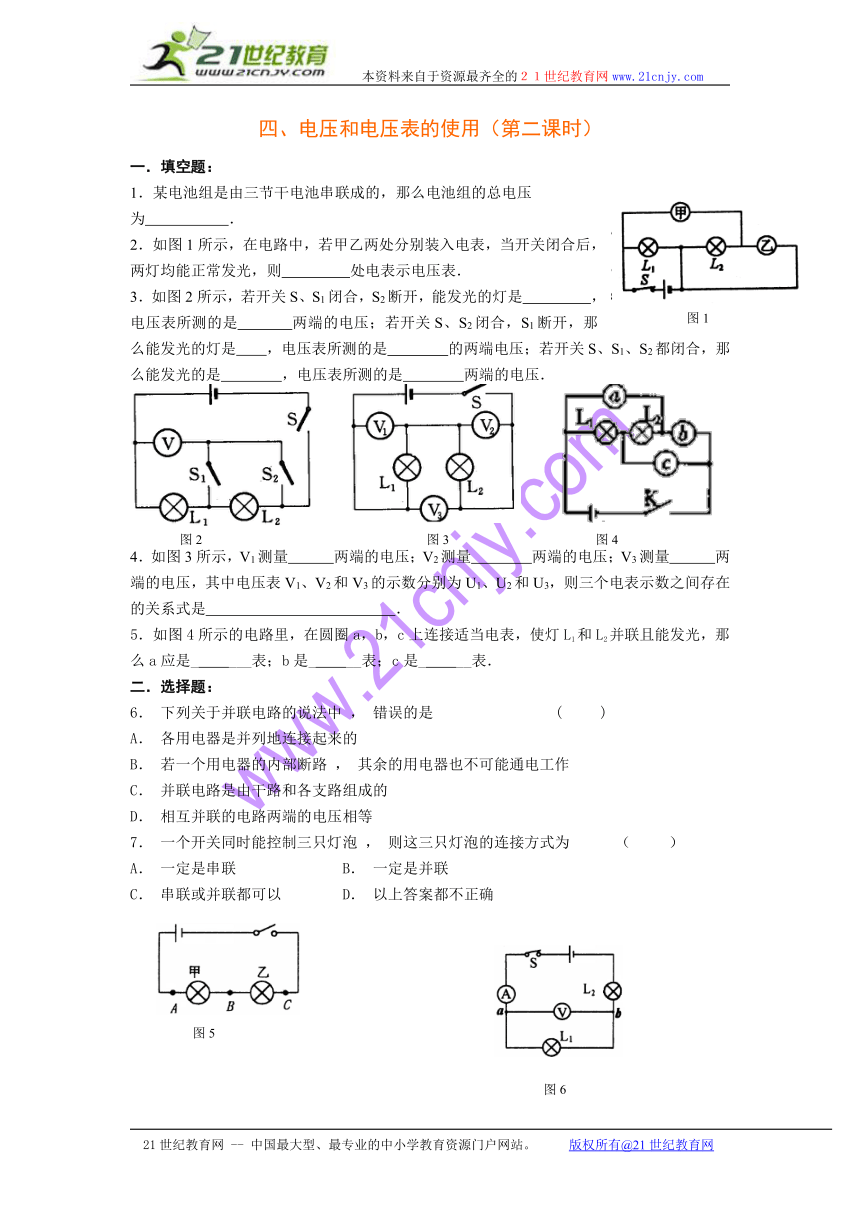

四、电压和电压表的使用（第二课时）
一．填空题：
1．某电池组是由三节干电池串联成的，那么电池组的总电压为 ．
2．如图1所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则 处电表示电压表．
3．如图2所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是　　，电压表所测的是　 　的两端电压；若开关S、S1、S2都闭合，那么能发光的是　　　　，电压表所测的是　　　　两端的电压．
4．如图3所示，V1测量　　　两端的电压；V2测量　　　　两端的电压；V3测量　　　两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是 ．
5．如图4所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2并联且能发光，那么a应是_ ___表；b是_ __表；c是_ __表．
二．选择题：
6． 下列关于并联电路的说法中 ， 错误的是 ( )
A． 各用电器是并列地连接起来的
B． 若一个用电器的内部断路 ， 其余的用电器也不可能通电工作
C． 并联电路是由干路和各支路组成的
D． 相互并联的电路两端的电压相等
7． 一个开关同时能控制三只灯泡 ， 则这三只灯泡的连接方式为 （ ）
A． 一定是串联 B． 一定是并联
C． 串联或并联都可以 D． 以上答案都不正确
8．如图5所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出 A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是 （ ）
A．电源接触不良 B．开关接触不良
C．乙灯接触不良或灯丝断了 D．甲灯接触不良或灯丝断了
9．如图6所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时 （ ）
A．电流表坏了或未接 B．从a经灯L1到b的电路中有断路
C．灯L2灯丝烧断或灯座未接通 D．电流表和灯L1、L2都坏了
三、实验与设计：
10． 如图7所示，是一个不完整的电路，请在图中的A、B、C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．
11．某同学连接如图8所示电路，电池组的电压为6V，两个小灯泡的额定电压都是6V，开关S闭合后，灯L1亮，L2不亮，电压表和电流表都有示数．由此可以做出判断：灯L2处可能是 ，（填“断路”或 “短路”）．在原电路的基础上，只改动一处，就可以判断灯L2是否真的损坏，请简述你采用的方法： ；并做出判断： ．
四、计算与论述：
12．如图9甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“—”、“15”，请回答：
(1)电源电压，L1、L2两端的电压各是多少
(2)通过L1、L2的电流为多大 (以上答案均需要说明理由)
四、电压和电压表的使用（2）
一．填空：
1.4.5V 2.乙 3.L1和L2, L1,L1和L2,电源,L1,电源,L1 4.L1,L2,电源,U3=U1+U2
5.电流,电压,电流
二．选择：
6.B 7.C 8.C 9.B
三．实验与设计：
10.略 11.短路 L1与L2互换 L2发光则完好,L2不发光则损坏.
四.计算与论述:
12.6V,0.24A,0.96A,理由略.
图1
图2
图3
图4
图6
图5
图8
图7
图9
