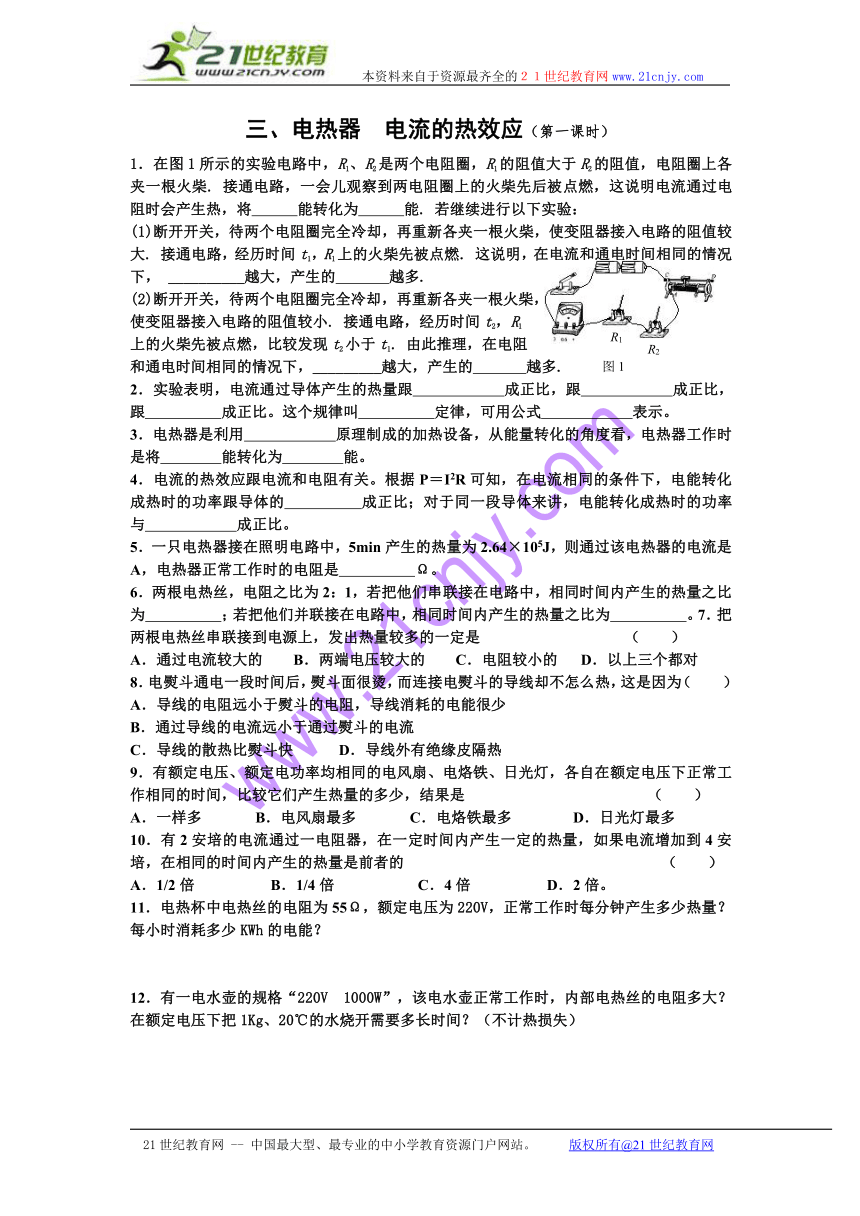

三、电热器　电流的热效应（第一课时）
1．在图1所示的实验电路中，R1、R2是两个电阻圈，R1的阻值大于R2的阻值，电阻圈上各夹一根火柴. 接通电路，一会儿观察到两电阻圈上的火柴先后被点燃，这说明电流通过电阻时会产生热，将 能转化为 能. 若继续进行以下实验：
(1)断开开关，待两个电阻圈完全冷却，再重新各夹一根火柴，使变阻器接入电路的阻值较大. 接通电路，经历时间t1，R1上的火柴先被点燃. 这说明，在电流和通电时间相同的情况下， __________越大，产生的 越多.
(2)断开开关，待两个电阻圈完全冷却，再重新各夹一根火柴，
使变阻器接入电路的阻值较小. 接通电路，经历时间t2，R1
上的火柴先被点燃，比较发现t2小于t1. 由此推理，在电阻
和通电时间相同的情况下，_________越大，产生的 越多.
2．实验表明，电流通过导体产生的热量跟　　　　　　成正比，跟　　　　　　成正比，跟　　　　　成正比。这个规律叫　　　　　定律，可用公式　　　　　　表示。
3．电热器是利用　　　　　　原理制成的加热设备，从能量转化的角度看，电热器工作时是将　　　　能转化为　　　　能。
4．电流的热效应跟电流和电阻有关。根据P＝I2R可知，在电流相同的条件下，电能转化成热时的功率跟导体的　　　　　成正比；对于同一段导体来讲，电能转化成热时的功率与　　　　　　成正比。
5．一只电热器接在照明电路中，5min产生的热量为2.64×105J，则通过该电热器的电流是　　　　A，电热器正常工作时的电阻是　　　　　Ω。
6．两根电热丝，电阻之比为2：1，若把他们串联接在电路中，相同时间内产生的热量之比为　　　　　；若把他们并联接在电路中，相同时间内产生的热量之比为　　　　　。7．把两根电热丝串联接到电源上，发出热量较多的一定是　　　　　　　　 （　　）
A．通过电流较大的　　B．两端电压较大的　　C．电阻较小的　 D．以上三个都对
8．电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（　　）
A．导线的电阻远小于熨斗的电阻，导线消耗的电能很少
B．通过导线的电流远小于通过熨斗的电流
C．导线的散热比熨斗快 D．导线外有绝缘皮隔热
9．有额定电压、额定电功率均相同的电风扇、电烙铁、日光灯，各自在额定电压下正常工作相同的时间，比较它们产生热量的多少，结果是　　　　　　　　　　 　（　　）
A．一样多　　　 B．电风扇最多　　　 C．电烙铁最多　　　 D．日光灯最多
10．有2安培的电流通过一电阻器，在一定时间内产生一定的热量，如果电流增加到4安培，在相同的时间内产生的热量是前者的 （　　）
A．1/2倍　　　 　 B．1/4倍　 C．4倍　　　 　 D．2倍。　　
11．电热杯中电热丝的电阻为55Ω，额定电压为220V，正常工作时每分钟产生多少热量？每小时消耗多少KWh的电能？
12．有一电水壶的规格“220V　1000W”，该电水壶正常工作时，内部电热丝的电阻多大？在额定电压下把1Kg、20℃的水烧开需要多长时间？（不计热损失）
13．在一次课外活动中，某同学对家用电器进行了相关的观察和研究，他以一台电磁炉为观察研究对象，记录了有关数据，如下表：
观察对象 有关记录和相关活动
观察电磁炉铭牌 U额=220V P额=1KW
观察电能表的铭牌 220V 10(40)A 50Hz 2000r/kwh
用电磁炉加热一壶水（水的质量m=2kg,初温t=30℃） 关闭家里其它用电器，只将电磁炉接入电路烧水观察电能表，表盘在5min内转了150r，此时用温度计测得的水温为50℃。
请你就这位同学在活动中获得的有关资料，求解或提出有关问题：
（1）加热5min，水所吸收的热量；
（2）电磁炉工作5min消耗的电能；
（3）电磁炉的功率；
（4）请你将（3）的求解结果与这位同学在活动中的有关数据进行比较，发现了什么新问题？并解释原因。
14．如图所示,L是标有“2V 1W”字样的灯泡，电流表A1、电流表A的量程均为0~0.6A,电源电压保持不变。将滑动变阻器的滑片P滑至b端。
（1）断开S1、闭合S2，电压表的示数为6.0V，电流表A的示数
为0.30A.求滑动变阻器的最大阻值以及它在1min内产生的热量；
（2）闭合S1、S2，电流表A1的示数为0.10A，求R1的阻值；
（3）断开S1、S2，为了保证电路的安全，求滑动变阻器的阻值
调节范围。
电热器 电流的热效应（1）
1、电、内、（1）电阻、热量、（2）电流、热量
2、电阻、通电时间、电流、欧姆、W=UIt
3、电流的热效应、电、内
4、电阻、电流的平方
5、4、55
6、2：1、1：2
7、B
8、A
9、C
10、C
11、5.28×104J、0.88kwh
12、48.4欧、5.6min
13、（1）1.68×105J、（2）2.7×105J、(3)62.2% 、(4)功率不同因为电流产生热效应有一部热
14、（1）20欧、108J、（2）60欧、（3）8欧﹤RP﹤20欧
图1
R1
R2
R1
P
A
A1
V
L
S1
S2
a
b
