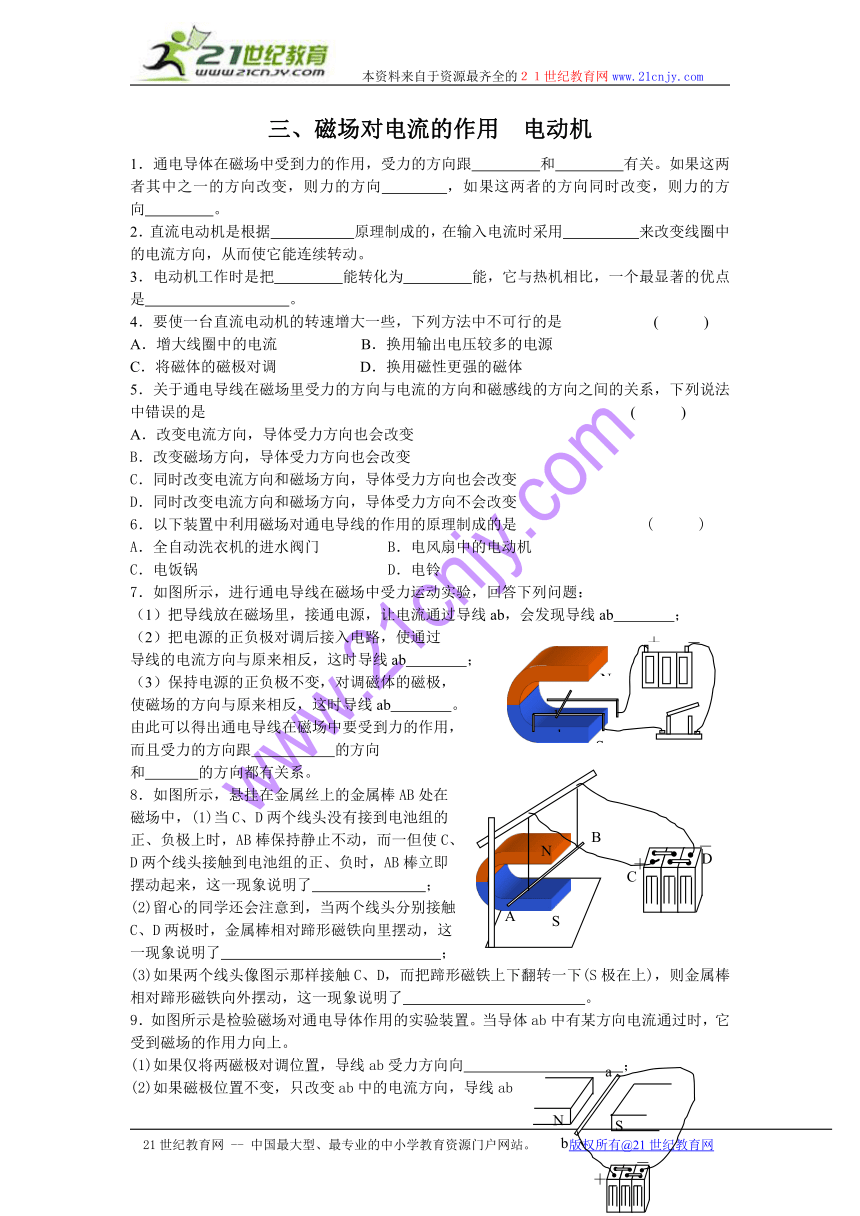

三、磁场对电流的作用 电动机
1．通电导体在磁场中受到力的作用，受力的方向跟 和 有关。如果这两者其中之一的方向改变，则力的方向 ，如果这两者的方向同时改变，则力的方向 。
2．直流电动机是根据 原理制成的，在输入电流时采用 来改变线圈中的电流方向，从而使它能连续转动。
3．电动机工作时是把 能转化为 能，它与热机相比，一个最显著的优点是 。
4．要使一台直流电动机的转速增大一些，下列方法中不可行的是 ( )
A．增大线圈中的电流 B．换用输出电压较多的电源
C．将磁体的磁极对调 D．换用磁性更强的磁体
5．关于通电导线在磁场里受力的方向与电流的方向和磁感线的方向之间的关系，下列说法中错误的是 ( )
A．改变电流方向，导体受力方向也会改变
B．改变磁场方向，导体受力方向也会改变
C．同时改变电流方向和磁场方向，导体受力方向也会改变
D．同时改变电流方向和磁场方向，导体受力方向不会改变
6．以下装置中利用磁场对通电导线的作用的原理制成的是 ( )
A．全自动洗衣机的进水阀门 B．电风扇中的电动机
C．电饭锅 D．电铃
7．如图所示，进行通电导线在磁场中受力运动实验，回答下列问题：　　　　　　　　　　　　　　　　　　　　
（1）把导线放在磁场里，接通电源，让电流通过导线ab，会发现导线ab　　　　；
（2）把电源的正负极对调后接入电路，使通过
导线的电流方向与原来相反，这时导线ab　　　　；
（3）保持电源的正负极不变，对调磁体的磁极，
使磁场的方向与原来相反，这时导线ab　　　　。
由此可以得出通电导线在磁场中要受到力的作用，
而且受力的方向跟　　 　　的方向
和 的方向都有关系。
8．如图所示，悬挂在金属丝上的金属棒AB处在
磁场中，(1)当C、D两个线头没有接到电池组的
正、负极上时，AB棒保持静止不动，而一但使C、
D两个线头接触到电池组的正、负时，AB棒立即
摆动起来，这一现象说明了 ；
(2)留心的同学还会注意到，当两个线头分别接触
C、D两极时，金属棒相对蹄形磁铁向里摆动，这
一现象说明了 ；
(3)如果两个线头像图示那样接触C、D，而把蹄形磁铁上下翻转一下(S极在上)，则金属棒相对蹄形磁铁向外摆动，这一现象说明了 。
9．如图所示是检验磁场对通电导体作用的实验装置。当导体ab中有某方向电流通过时，它受到磁场的作用力向上。
(1)如果仅将两磁极对调位置，导线ab受力方向向 ；
(2)如果磁极位置不变，只改变ab中的电流方向，导线ab
受力方向向 ；
(3)如果同时对调磁极位置和改变电流方向，导线ab受力
方向向 。
10．如图所示，从一个不能打开的盒子(内有电池组等电路元件)上的
两个小孔中伸出一段细软的长导线，试在不断开该导线的情况下，设计
两种不同的方法以判断该导线中是否有电流，要求写出所用
器材、主要实验步骤及判断导线中是否有电流的方法。
11. 晶晶学习了通电导体在磁场中受力运动后，就想：通电导体在磁场中受力的大小与什么有关呢？她找到几个要好的同学开始了讨论和猜想：既然电流有大小之分、磁场有强弱之分，那么通电导体在磁场中受力的大小是否与这两者有关呢？
于是她们开始做实验。首先按照课堂上探究通电导体
在磁场中受力运动的实验装置重新安装了仪器，并且多串
联了一个滑动变阻器和电流表，以便改变通电导体
的电流大小。关闭电路后先逐渐增大电流，
观察导体的运动情况，发现通电导体在磁场
中受力运动的速度变大；然后他又保持电流
大小不变，换用磁性强的磁铁来实验，发现通电导体在磁场中受力运动的速度也变大。根据你刚才的阅读，请回答下列问题：
（1）晶晶从自己的实验中能得出什么结论？
（2）她们在实验中主要用了哪两种研究方法？　　　　　　和　　　　　　　；
在文章中是如何体现的：　　　　　　　　　　　　　　　　　　　　　　　　　　　。
（3）要想让电动机运转的更快，可以采用哪些措施？写出两点即可。
12．小明利用他的玩具电动机进行物理知识的新探究，他先按图把器材连接好后，保持电源电压不变，闭合开关，改变滑动变阻器滑片的位置，进行了两次实验，并把实验中得到的有关数据记录在下面表格中。
实验次数 钩码的质量m(g) 钩码升高的高度h(m) 钩码上升的时间t(s) 电流表示数I(A) 电压表示数U(V) 滑动变阻器滑片位置
1 100 1.0 3.6 0.20 3.0 中点
2 100 1.0 8.0 0.15 1.5 最右端
请你参加小明的研究，解答下列问题：(1)在实验过程中，
发生了哪些形式的能量的转化(指出其中的两种)。
(2)计算出第一次实验中，电动机提升重物做的有用功
和电动机消耗的电功率。
(3)求出电源电压和滑动变阻器的最大阻值。
(4）第二次实验过程中，滑动变阻器消耗的电能是多少？
三、磁场对电流的作用 电动机
1.磁场方向 电流方向 改变 不变 2.通电线圈在磁场中受力的作用转动 换向器 3.电能 机械能 无污棱. 4. C 5. C 6. B 7.(1)运动起来 (2)与刚才的运动方向相反运动 (3)与1相反的方向运动 磁场方向 电流方向 8.(1)通电导体在磁场中受到力的作用(2)受力的方向与电流方向有关 (3)力的方向与磁场方向有关 9.(1)下 (2)下(3)上 10.省略 11.通电导体在磁场中受力的作用力的大小与电流大小和磁场强度有关 (2)控制变量 转换(3)使线圈中的电流变大 在转动处加润滑油 12. 略
五、电磁感应 发电机
1.一部分导体 切割 机械 电 2.漂浮条件 杠杆3.电磁感应 发电机 通电导体在磁场中受力 电动机 4.有电流流过发光二极管 电磁感应 5.导体 N 磁场 热传递 6.通电导体在磁场中受力作用转动 刮去一部分绝缘体 改变电流方向或者改变磁场方向 7.A 8.A 9.B 10.D 11.A 12.伸长 13.改变电流方向 发电机 14---15省略
