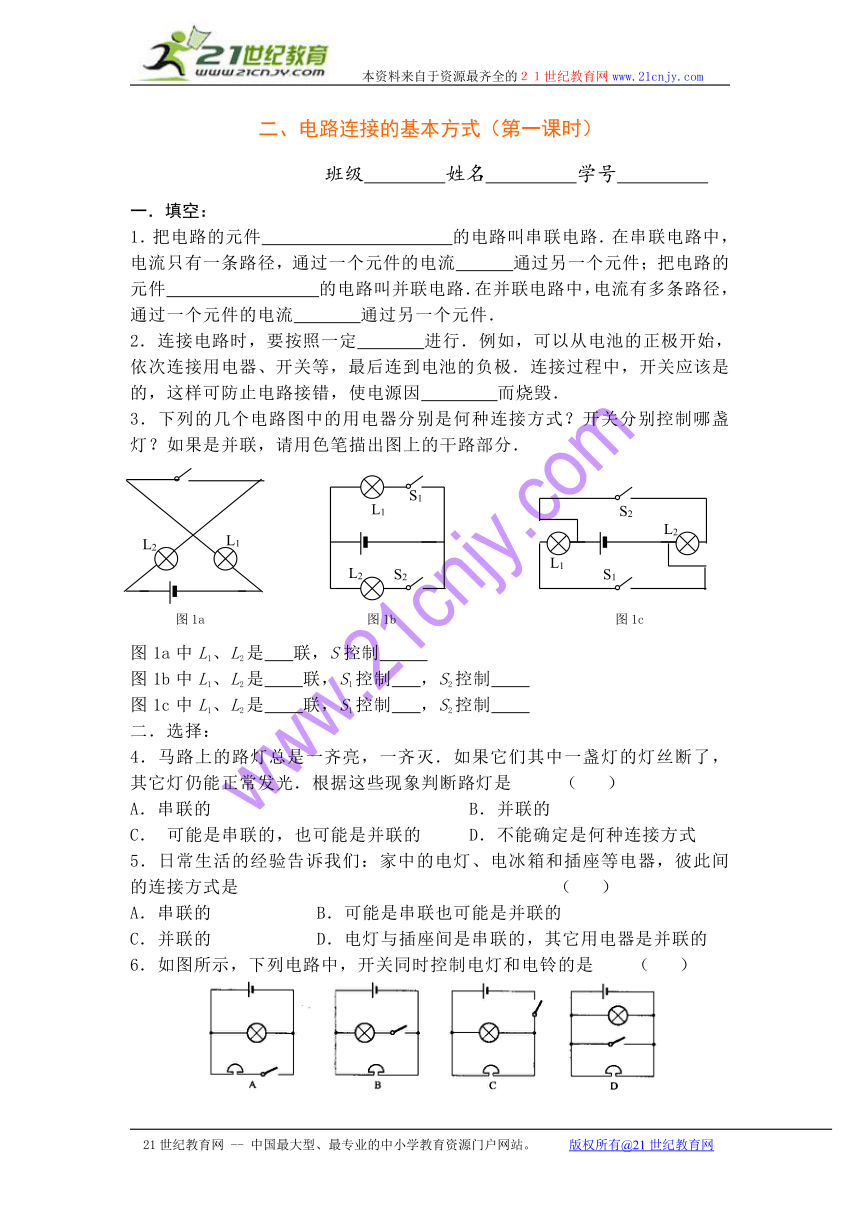

二、电路连接的基本方式（第一课时）
班级 姓名 学号
一．填空：
1．把电路的元件 的电路叫串联电路．在串联电路中，电流只有一条路径，通过一个元件的电流 通过另一个元件；把电路的元件 的电路叫并联电路．在并联电路中，电流有多条路径，通过一个元件的电流 通过另一个元件．
2．连接电路时，要按照一定 进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是 的，这样可防止电路接错，使电源因 而烧毁．
3．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．
图1a中L1、L2是 联，S控制
图1b中L1、L2是 联，S1控制 ，S2控制
图1c中L1、L2是 联，S1控制 ，S2控制
二．选择：
4．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）
A．串联的 B．并联的
C． 可能是串联的，也可能是并联的 D．不能确定是何种连接方式
5．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （ ）
A．串联的 B．可能是串联也可能是并联的
C．并联的 D．电灯与插座间是串联的，其它用电器是并联的
6．如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）
三．实验与设计：
7．根据图2实物，在右图线框内画出对应的电路图．
8．如图3所示的电路，这时灯L1 ，灯L2 ．（填“不发光”或“发光”）灯L1和L2是 联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．
9．如图4所示的某段电路中，A、B、C、D、E是四个接线柱．A接电源的负极，E接电源的正极．
（1）用导线连接A、B，则电流通过灯 ，它们是 联的；
（2）用导线只连接C、D，则电流通过灯 ，它们是 联的．
10．按图5所示的电路，在右画线框内出相应的电路图．
二、电路连接的基本方式（1）
一．填空：
1．逐个顺次连接起来，一定，并列连接起来，不 2。顺序 短路 3。图略 串 L1与L2 并联 L1，L2 并 L1，L2。
二．选择：
4．B 5。C 6。C
三．实验与设计：
7．略 8。发光 发光 并 图略 9。1、L1，L3，串 2、L1，L2，并 10。图略
图1b
L1
L2
S1
S2
图1c
L1
L2
S1
S2
图1a
S
L2
L1
L1
L2
S
图2
L1
S2
S1
L2
图3
L3
L2
L1
A-
E+
C D
B
图4
L1
L2
S2
S1
图5
