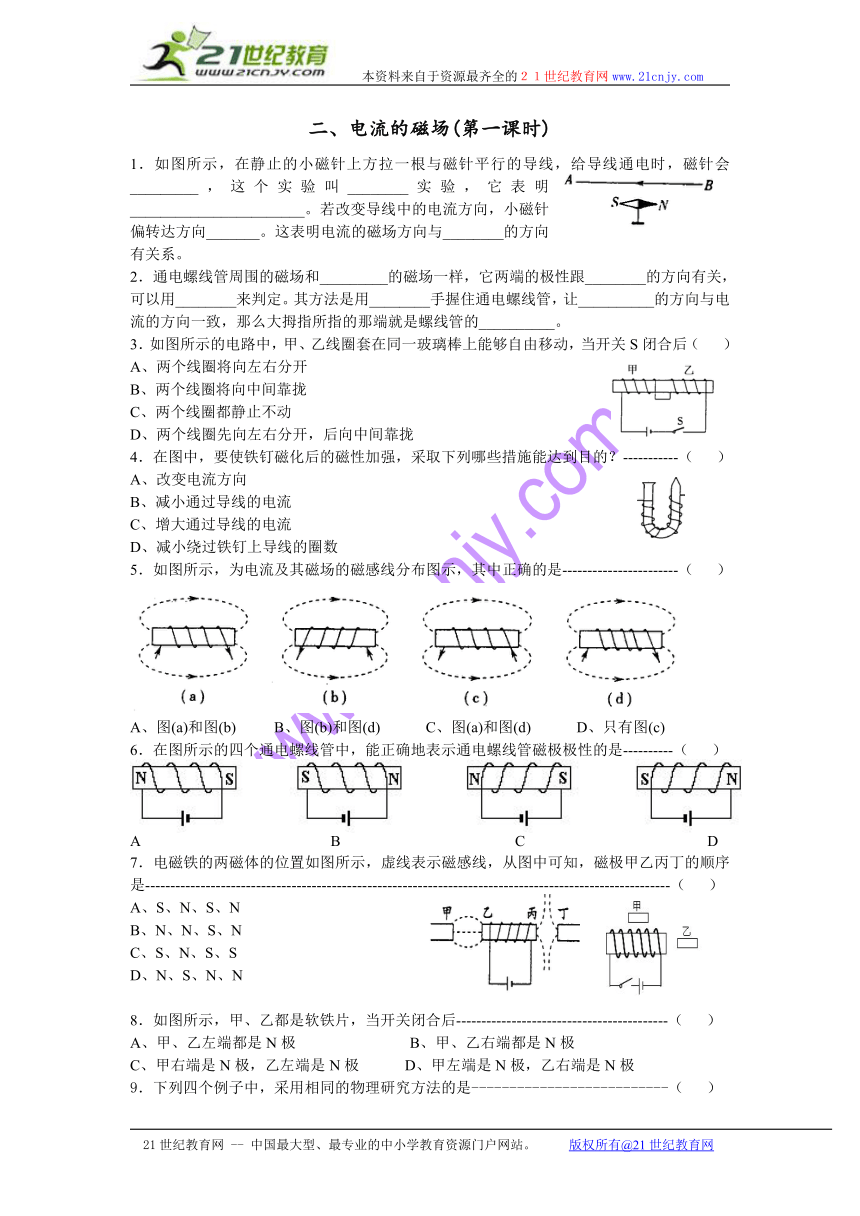

二、电流的磁场(第一课时)
1．如图所示，在静止的小磁针上方拉一根与磁针平行的导线，给导线通电时，磁针会_________，这个实验叫________实验，它表明_______________________。若改变导线中的电流方向，小磁针偏转达方向_______。这表明电流的磁场方向与________的方向有关系。
2．通电螺线管周围的磁场和_________的磁场一样，它两端的极性跟________的方向有关，可以用________来判定。其方法是用________手握住通电螺线管，让__________的方向与电流的方向一致，那么大拇指所指的那端就是螺线管的__________。
3．如图所示的电路中，甲、乙线圈套在同一玻璃棒上能够自由移动，当开关S闭合后（ ）
A、两个线圈将向左右分开
B、两个线圈将向中间靠拢
C、两个线圈都静止不动
D、两个线圈先向左右分开，后向中间靠拢
4．在图中，要使铁钉磁化后的磁性加强，采取下列哪些措施能达到目的？-----------（ ）
A、改变电流方向
B、减小通过导线的电流
C、增大通过导线的电流
D、减小绕过铁钉上导线的圈数
5．如图所示，为电流及其磁场的磁感线分布图示，其中正确的是-----------------------（ ）
A、图(a)和图(b) B、图(b)和图(d) C、图(a)和图(d) D、只有图(c)
6．在图所示的四个通电螺线管中，能正确地表示通电螺线管磁极极性的是----------（ ）
A B C D
7．电磁铁的两磁体的位置如图所示，虚线表示磁感线，从图中可知，磁极甲乙丙丁的顺序是--------------------------------------------------------------------------------------------------------（ ）
A、S、N、S、N
B、N、N、S、N
C、S、N、S、S
D、N、S、N、N
8．如图所示，甲、乙都是软铁片，当开关闭合后------------------------------------------（ 　）
A、甲、乙左端都是N极　　　　　　　 B、甲、乙右端都是N极
C、甲右端是N极，乙左端是N极　　　D、甲左端是N极，乙右端是N极
9．下列四个例子中，采用相同的物理研究方法的是--------------------------（ 　）
（1）根据电流所产生的效应认识电流；（2）研究电流时把它比着水流；
（3）根据磁铁产生的作用来认识磁场；（4）利用磁感线来描述磁场。
A、（1）和（2）　　　B、（1）和（3）　　C、（3）和（4）　　D、（2）和（4）
10．请在图中标出小磁针的N和S极或标出电源的正负极。
11．根据图中给出的条件画出螺线管的绕线。
12．通电螺线管通电时，小磁针指向如图所示，请在图中标出通电螺线管的N极及电源的正极．
13．请在图中标明通电螺线管的N、S极以及磁感线的方向
14．通电螺线管周围的磁感线分布及方向如图所示，请标出它的N、S极以及电源的正负极．
15．根据通电螺线管中的电流方向，在 图中标出电源的正负极和通电螺线管的N、S极。
16．如图所示，当开关S闭合后，小磁针的N、S极按箭头方向转动到与螺线管轴方向一致时静止不动，试判断电源的正、负极。
二、电流的磁场(第一课时)
1.偏转 奥斯特 通电导体周围存在磁场 相反 电流2.条形磁体周围的 电流的方向 右手螺旋定值 右 弯曲的四指 N极3.B 4.C 5.D 6.D 7.C 8.C 9.B 10-----16省略
（第12题） （第13题） （第14题） （第15题）
