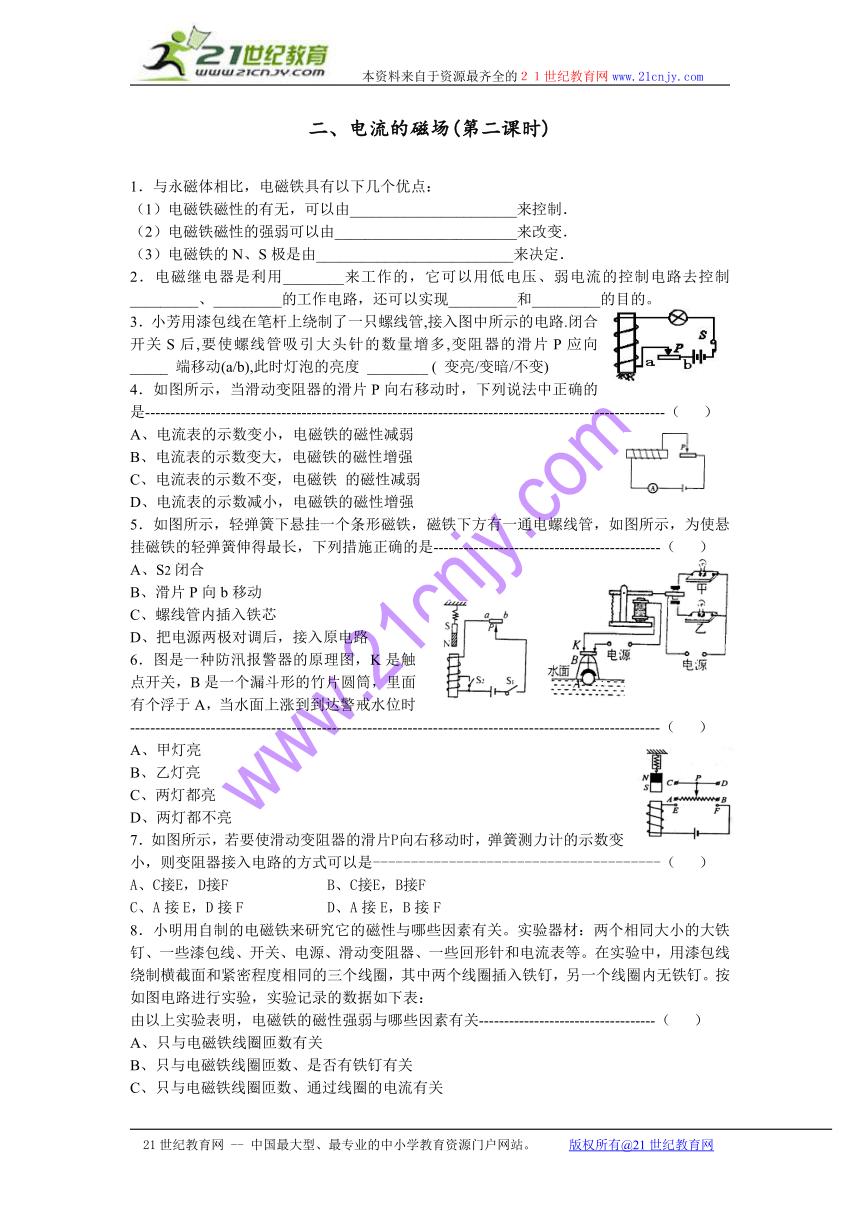

二、电流的磁场(第二课时)
1．与永磁体相比，电磁铁具有以下几个优点：
（1）电磁铁磁性的有无，可以由______________________来控制．
（2）电磁铁磁性的强弱可以由________________________来改变．
（3）电磁铁的N、S极是由__________________________来决定．
2．电磁继电器是利用________来工作的，它可以用低电压、弱电流的控制电路去控制_________、_________的工作电路，还可以实现_________和_________的目的。
3．小芳用漆包线在笔杆上绕制了一只螺线管,接入图中所示的电路.闭合开关S后,要使螺线管吸引大头针的数量增多,变阻器的滑片P应向 _____ 端移动(a/b),此时灯泡的亮度 ________ ( 变亮/变暗/不变)
4．如图所示，当滑动变阻器的滑片P向右移动时，下列说法中正确的是-------------------------------------------------------------------------------------------------------（ ）
A、电流表的示数变小，电磁铁的磁性减弱
B、电流表的示数变大，电磁铁的磁性增强
C、电流表的示数不变，电磁铁 的磁性减弱
D、电流表的示数减小，电磁铁的磁性增强
5．如图所示，轻弹簧下悬挂一个条形磁铁，磁铁下方有一通电螺线管，如图所示，为使悬挂磁铁的轻弹簧伸得最长，下列措施正确的是---------------------------------------------（ ）
A、S2闭合
B、滑片P向b移动
C、螺线管内插入铁芯
D、把电源两极对调后，接入原电路
6．图是一种防汛报警器的原理图，K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮于A，当水面上涨到到达警戒水位时---------------------------------------------------------------------------------------------------------（ ）
A、甲灯亮
B、乙灯亮
C、两灯都亮
D、两灯都不亮
7．如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是--------------------------------------（ ）
A、C接E，D接F B、C接E，B接F
C、A接E，D接F D、A接E，B接F
8．小明用自制的电磁铁来研究它的磁性与哪些因素有关。实验器材：两个相同大小的大铁钉、一些漆包线、开关、电源、滑动变阻器、一些回形针和电流表等。在实验中，用漆包线绕制横截面和紧密程度相同的三个线圈，其中两个线圈插入铁钉，另一个线圈内无铁钉。按如图电路进行实验，实验记录的数据如下表：
由以上实验表明，电磁铁的磁性强弱与哪些因素有关-----------------------------------（ ）
A、只与电磁铁线圈匝数有关
B、只与电磁铁线圈匝数、是否有铁钉有关
C、只与电磁铁线圈匝数、通过线圈的电流有关
D、与电磁铁线圈匝数、是否有铁钉、通过线圈的电流都有关
9．如图所示，当开关S闭合时，螺线管与左边始终静止的磁铁相互吸引。请在图中画出螺线管的绕线；当滑动变阻器的滑片P由左端滑动时，左端磁铁所受的摩擦力将 ---------------------------------------------------------------------------------------------------------（ ）
A、变大 B、变小 C、不变 D、无法判断
10．如图是王刚做“研究电磁铁”实验的示意图，他在实验中发现大铁钉A比B能吸引更多的上铁钉。
⑴在图中标出电磁铁A和B的N极。
⑵根据实验现象得到什么结论？____________________
11．图中一个通电螺线管T旁边有一个小磁针，其稳定指向如图所示。试在图中画出螺线管的绕线方向。
12．请根据图中通电螺线管的电流方向，标出螺线管的N、S极
13．小康同学想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为大桥设计一个车辆超重的报警装置。当车超重时， 信号灯就发光。在上图中请你为他连接好电路。
14．如上图所示，用笔画线代替导线，将图中各元件连成电路。
要求：⑴电池串联使用；
⑵接通电路后小磁针静止于图示位置；
⑶变阻器滑片P向右移动时，蹄形电磁铁的磁性减弱。
15．在图中标出通电螺线管A端和永磁体B端的磁极极性，并标出磁感线的方向.
16．如图所示，是上海磁悬浮列车的悬浮原理。请在右侧放大的图中画出轨道下方的车厢线圈的绕线.
二、电流的磁场(第二课时)
1.(1)通断电 (2)电流的大小(3)电流的方向 2电磁铁 高电压 强电流 远距离操作 自动控制 3.B 亮 4.B 5.C 6.B 7.C 8.D 9.A 10.(1)A上 B下(2)在电流相同时,匝数越多,电磁铁磁性越强
11----16省略
