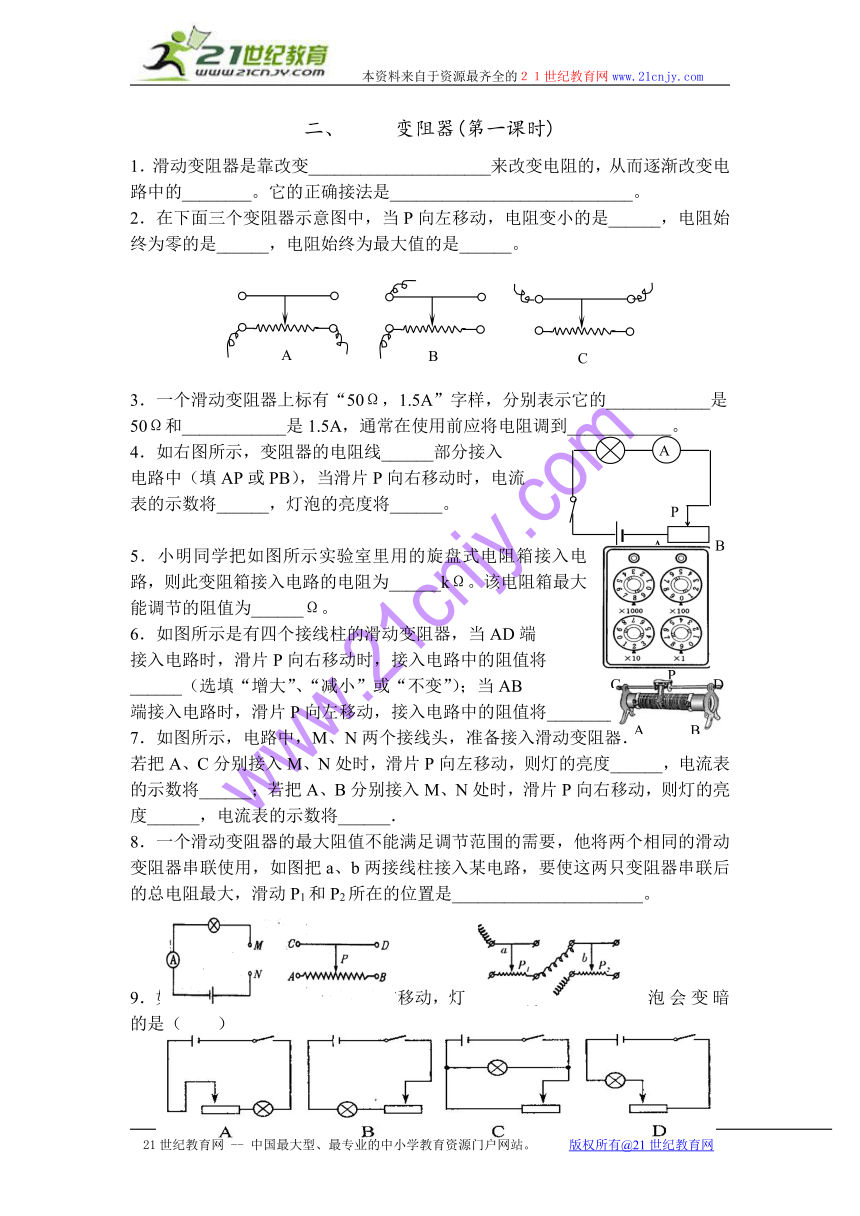

二、 变阻器(第一课时)
1．滑动变阻器是靠改变_____________________来改变电阻的，从而逐渐改变电路中的________。它的正确接法是____________________________。
2．在下面三个变阻器示意图中，当P向左移动，电阻变小的是______，电阻始终为零的是______，电阻始终为最大值的是______。
3．一个滑动变阻器上标有“50Ω，1.5A”字样，分别表示它的____________是50Ω和____________是1.5A，通常在使用前应将电阻调到____________。
4．如右图所示，变阻器的电阻线______部分接入
电路中（填AP或PB），当滑片P向右移动时，电流
表的示数将______，灯泡的亮度将______。
5．小明同学把如图所示实验室里用的旋盘式电阻箱接入电路，则此变阻箱接入电路的电阻为______kΩ。该电阻箱最大能调节的阻值为______Ω。
6．如图所示是有四个接线柱的滑动变阻器，当AD端
接入电路时，滑片P向右移动时，接入电路中的阻值将
______（选填“增大”、“减小”或“不变”）；当AB
端接入电路时，滑片P向左移动，接入电路中的阻值将__________。
7．如图所示，电路中，M、N两个接线头，准备接入滑动变阻器．
若把A、C分别接入M、N处时，滑片P向左移动，则灯的亮度______，电流表的示数将______；若把A、B分别接入M、N处时，滑片P向右移动，则灯的亮度______，电流表的示数将______．
8．一个滑动变阻器的最大阻值不能满足调节范围的需要，他将两个相同的滑动变阻器串联使用，如图把a、b两接线柱接入某电路，要使这两只变阻器串联后的总电阻最大，滑动P1和P2所在的位置是______________________。
9．如图所示的电路中，当滑片向右移动，灯泡会变暗的是（ ）
10．如右图所示是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片P应接图中的（ ）
A．d点 B．c点 C．b点 D．a点
11．如右图所示滑动变阻器，将其接入电路，使滑片P向B端滑动时，使其连入的电阻变大，应选择的接线柱是 （ ）
A．C和A B．C和B
C．D和B D．A和B
12．如右图所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将 ( )
A．变大 B．变小 C．不变 D．无法确定
13．.如图所示，若要求滑动变阻器的滑片向右移动，电流表的示数减小，灯L变暗，则（ ）
A.M接A，N接B B.M接B，N接D
C.M接A，N接C D.M接C，N接D
14．如图所示电路，AC、EG分别是粗细相同的锰铜线和镍铬合金线，B、F分别为这两段电阻丝的中点．小名同学用该装置将合金线分别接入电路中，记录实验数据如下表所示：
（1）表中数据分析，可知第______次实验中灯泡的亮度最暗，第______次实验灯泡亮度最亮．（2）若将M端固定在E端，将N端弯成圆环，并紧套在EG导线上的F处，要使灯泡变暗，圆环应向______端移动，此时合金线EG和圆环相当于________________装置，并画出此时的电路图．
变阻器(一)
1．接入电路中的电阻 电流 一上一下 2．B C A 3．最大阻值 允许通过的最大电流 4．AP 小 暗 5．8.029 6．增大 不变 7．变亮 增大 不变 不变 8．P1在最左 P2在最右 9．B 10．A 11．A 12.B
13.C 14.4 3 右 滑动变阻器 图略
B
C
A
A
A
B
P
A
B
C
D
P
