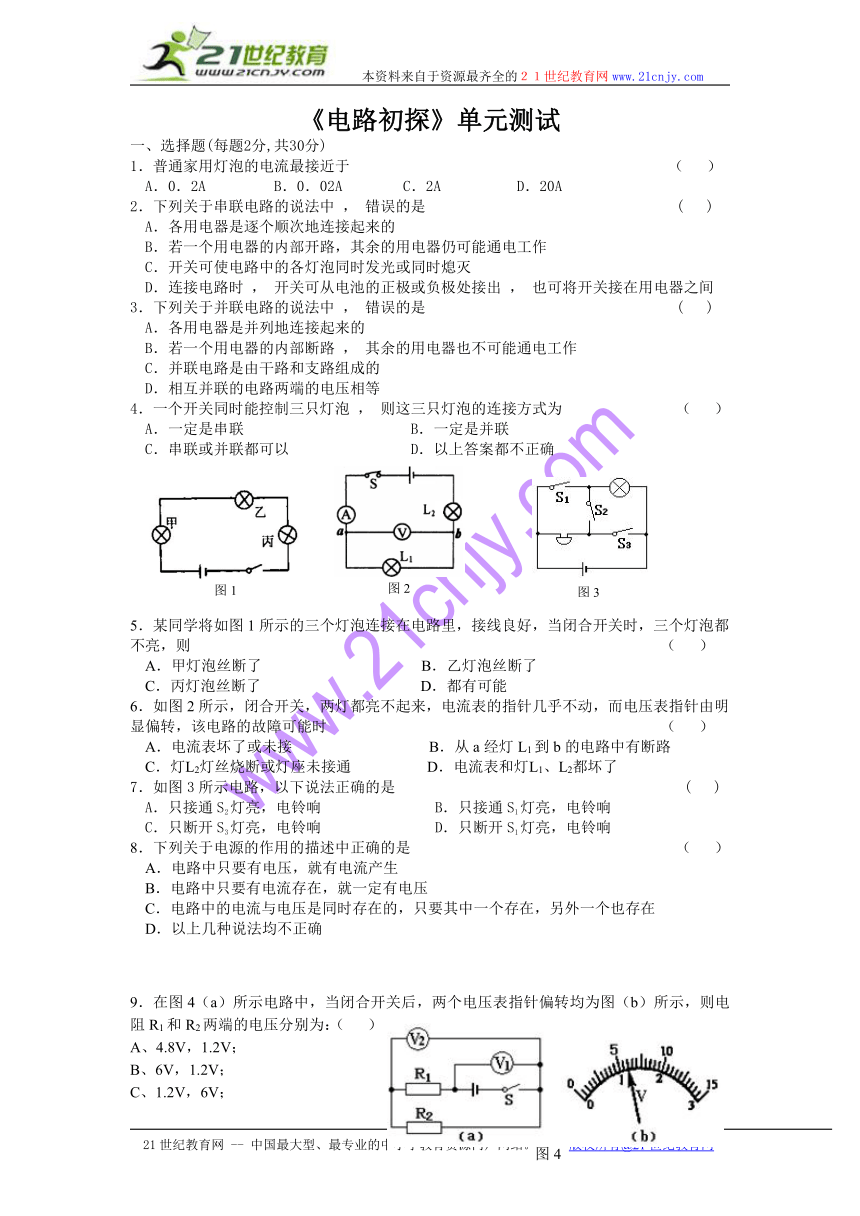

《电路初探》单元测试
一、选择题(每题2分,共30分)
1．普通家用灯泡的电流最接近于 （ ）
A．0．2A B．0．02A C．2A D．20A
2．下列关于串联电路的说法中 ， 错误的是 ( )
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部开路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时 ， 开关可从电池的正极或负极处接出 ， 也可将开关接在用电器之间
3．下列关于并联电路的说法中 ， 错误的是 ( )
A．各用电器是并列地连接起来的
B．若一个用电器的内部断路 ， 其余的用电器也不可能通电工作
C．并联电路是由干路和支路组成的
D．相互并联的电路两端的电压相等
4．一个开关同时能控制三只灯泡 ， 则这三只灯泡的连接方式为 （ ）
A．一定是串联 B．一定是并联
C．串联或并联都可以 D．以上答案都不正确
5．某同学将如图1所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则 （ ）
A．甲灯泡丝断了 B．乙灯泡丝断了
C．丙灯泡丝断了 D．都有可能
6．如图2所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时 （ ）
A．电流表坏了或未接 B．从a经灯L1到b的电路中有断路
C．灯L2灯丝烧断或灯座未接通 D．电流表和灯L1、L2都坏了
7．如图3所示电路，以下说法正确的是 ( )
A．只接通S2灯亮，电铃响 B．只接通S1灯亮，电铃响
C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响
8．下列关于电源的作用的描述中正确的是 （ ）
A．电路中只要有电压，就有电流产生
B．电路中只要有电流存在，就一定有电压
C．电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在
D．以上几种说法均不正确
9．在图4（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为：（ ）
A、4.8V，1.2V；
B、6V，1.2V；
C、1.2V，6V；
D、1.2V，4.8V.

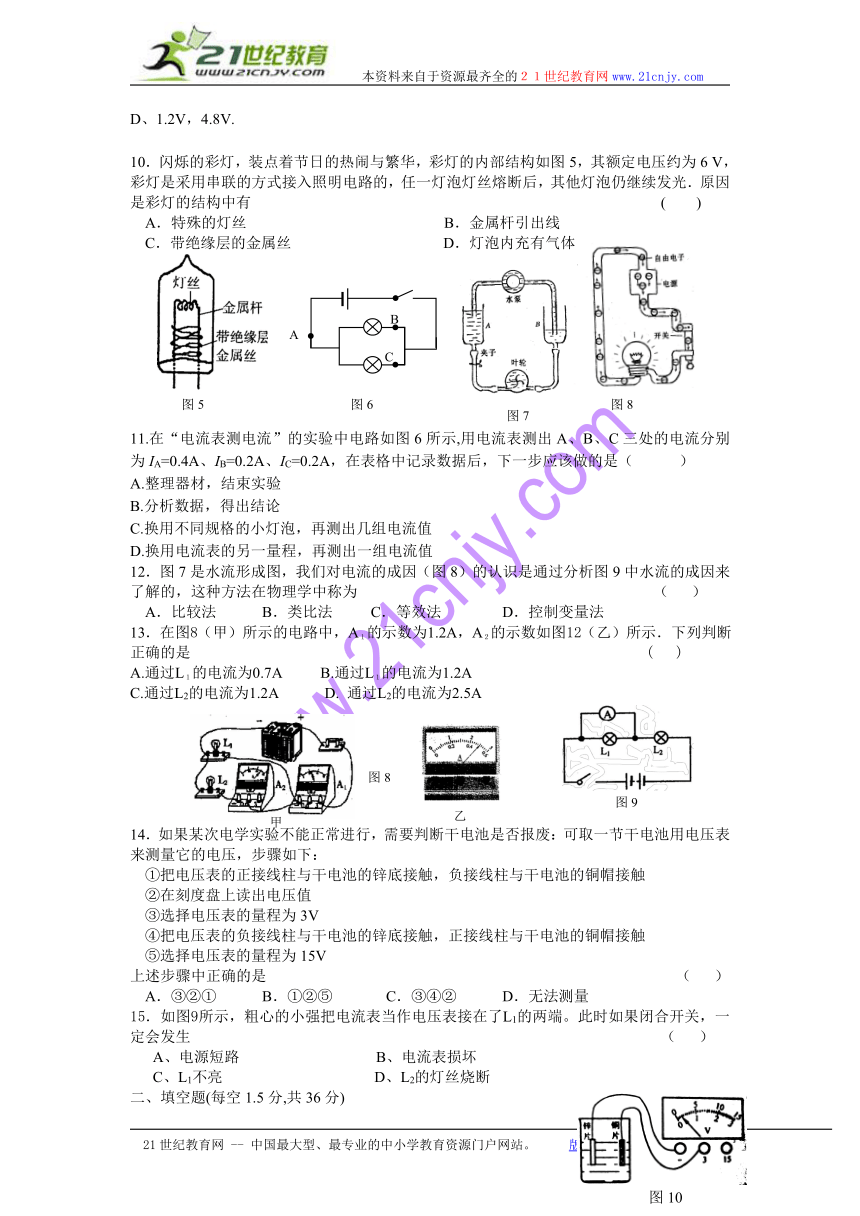

10．闪烁的彩灯，装点着节日的热闹与繁华，彩灯的内部结构如图5，其额定电压约为6 V，彩灯是采用串联的方式接入照明电路的，任一灯泡灯丝熔断后，其他灯泡仍继续发光．原因是彩灯的结构中有 ( )
A．特殊的灯丝 B．金属杆引出线
C．带绝缘层的金属丝 D．灯泡内充有气体
11.在“电流表测电流”的实验中电路如图6所示,用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（ ）
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电流值
D.换用电流表的另一量程，再测出一组电流值
12．图7是水流形成图，我们对电流的成因（图8）的认识是通过分析图9中水流的成因来了解的，这种方法在物理学中称为 （ ）
A．比较法 B．类比法 C．等效法 D．控制变量法
13．在图8（甲）所示的电路中，A１的示数为1.2A，A２的示数如图12（乙）所示．下列判断正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　( )
A.通过L１的电流为0.7A 　　B.通过L１的电流为1.2A
C.通过L2的电流为1.2A D. 通过L2的电流为2.5A
14．如果某次电学实验不能正常进行，需要判断干电池是否报废：可取一节干电池用电压表来测量它的电压，步骤如下：
①把电压表的正接线柱与干电池的锌底接触，负接线柱与干电池的铜帽接触
②在刻度盘上读出电压值
③选择电压表的量程为3V
④把电压表的负接线柱与干电池的锌底接触，正接线柱与干电池的铜帽接触
⑤选择电压表的量程为15V
上述步骤中正确的是 （ ）
A．③②① B．①②⑤ C．③④② D．无法测量
15．如图9所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（ ）
A、电源短路 　　　　　B、电流表损坏
C、L1不亮 　　　　　D、L2的灯丝烧断
二、填空题(每空1.5分,共36分)
16.如图10所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是 ___ V，__ 片是它的正极。
17．一些家用电器的内部结构中常常装有控制开关，这些开关一般与相应的用电器 ______联．还有一些家用电器内部又分成好几个不同的工作部分，如双桶洗衣机分洗涤侧和脱水侧，分别由两个电动机来工作，根据你的经验，这两个电动机应该是_______联的．再如电冰箱内有压缩机（不连续工作），冰箱内还常装有电灯，那么如果你要想探究它们是什么连接关系，应该是在压缩机________时（填“工作”或“不工作”）．
18．同学们了解一些常见电现象的电流、电压，对我们处理一些问题是有益处的，如手机通话时的电流约为300mA=____________A；天空产生闪电时电压约为107V=_______kV．
19．某电池组是由三节干电池串联成的，那么电池组的总电压为
20．如图11所示，若只需灯L1发光，则需用导线只连接_________接线柱；若只用导线连接B、C接线柱，则灯L1、L2_________联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与________连接．
21．如图12是某同学用电压表测小灯泡L2两端的电压的电路图，请指出图中的两处错误：
（1）____________________________________；
（2）____________________________________．
22．如图13所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是　　，电压表所测的是　 　的两端电压；若开关S、S1、S2都闭合，那么能发光的是　　　　，电压表所测的是　　　　两端的电压．
23. 图14是用电流表测电流的实验电路图：（1）若闭合开关发现指针偏向零端刻度线的左侧，出现这一现象的原因是_______________
（2）若闭合开关、发现指针偏转很小，操作者应____________________
（3）纠正（1）（2）后，先后将电流表接在a、b、c三个不同的位置，读出电流表的示数,在表格中记录数据后，他下一步的操作是___________
24.某同学用图15所示的电路测量电流时，发现A1、A2示数均如右图所示，则通过L1、L2的电流之比为_______
三、设计与计算(25~27小题每题7分、28题6分共计34分)
25．如图16所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC和指示灯和电铃各一只，当连接AC时，灯亮、铃不响；当连接AB时，铃响、灯不亮；当连接BC时，灯不亮、铃不响．根据上述情况，在下面的虚框内画出符合要求的电路．
26．如图17所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法．
27. 如图18所示电路，当S由断开到闭合时有一只电流表的示数一直不变而A的示数变化了0.2A，则当S闭合时，A2的读数是多少？(写出简要的分析过程)
28．如图19所示电路，U=12V， U1=8V ，则U2表的读数多少？
《电路初探》单元测试
一、选择题
1．A2．B3．B4．C5．D6．B7．A8．B9．A10．C 11.C12．B13．A14．C15．C
二、填空题
16. 0.2 铜 17．串 并 不工作18． 0.3 104 19． 4.5V 20． AC 串 D
21．（1）电压表不应该串联在电路中（2）电压表的正负接线柱接反了
22． L1 L2 L1 L1 L2　 电源 　L1　　， 　电源(或L1)
23.（1）电流表的正负接线接反（2）改接较小的量程（3）换用不同规格的灯泡重新做实验24.4∶1
三、设计与计算
25．略26．拧去其中一只灯泡,闭合开关后看另一只灯泡能否继续发光,如能则是并联的,如不能发光则串联27. 0.2A，根据并联电路的电流规律总电流等于各支路电流之和, A1的示数不会发生变化所以A变化的电流等于S闭合后A2的电流28．4V
