物理：四、科学探究：串联和并联电路的电流同步训练（沪科版九年级）

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

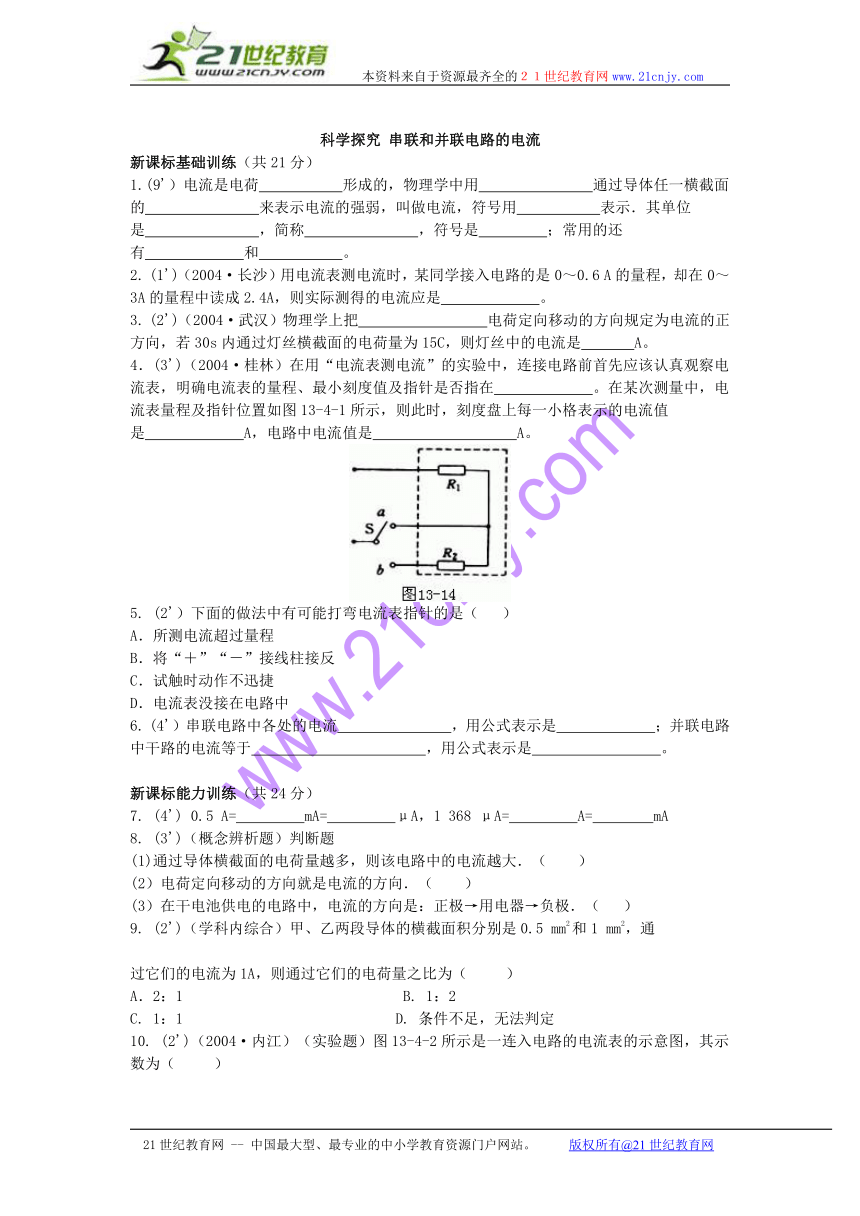

科学探究 串联和并联电路的电流
新课标基础训练（共21分）
1.(9'）电流是电荷 形成的，物理学中用 通过导体任一横截面的 来表示电流的强弱，叫做电流，符号用 表示．其单位是 ，简称 ，符号是 ；常用的还有 和 。
2. (1')（2004·长沙）用电流表测电流时，某同学接入电路的是0～0.6 A的量程，却在0～3A的量程中读成2.4A，则实际测得的电流应是 。
3. (2')（2004·武汉）物理学上把 电荷定向移动的方向规定为电流的正方向，若30s内通过灯丝横截面的电荷量为15C，则灯丝中的电流是 A。
4．(3')（2004·桂林）在用“电流表测电流”的实验中，连接电路前首先应该认真观察电流表，明确电流表的量程、最小刻度值及指针是否指在 。在某次测量中，电流表量程及指针位置如图13-4-1所示，则此时，刻度盘上每一小格表示的电流值是 A，电路中电流值是 A。
5. (2'）下面的做法中有可能打弯电流表指针的是（ ）
A．所测电流超过量程
B．将“＋”“－”接线柱接反
C．试触时动作不迅捷
D．电流表没接在电路中
6. (4'）串联电路中各处的电流 ，用公式表示是 ；并联电路中干路的电流等于 ，用公式表示是 。

新课标能力训练（共24分）
7. (4') 0.5 A= mA= μA，1 368 μA= A= mA
8. (3')（概念辨析题）判断题
(1)通过导体横截面的电荷量越多，则该电路中的电流越大．（ ）
(2）电荷定向移动的方向就是电流的方向．（ ）
(3）在干电池供电的电路中，电流的方向是：正极→用电器→负极．（ ）
9. (2')（学科内综合）甲、乙两段导体的横截面积分别是0.5 mm2和1 mm2，通

过它们的电流为1A，则通过它们的电荷量之比为（ ）
A．2：1 B. 1：2
C. 1：1 D. 条件不足，无法判定

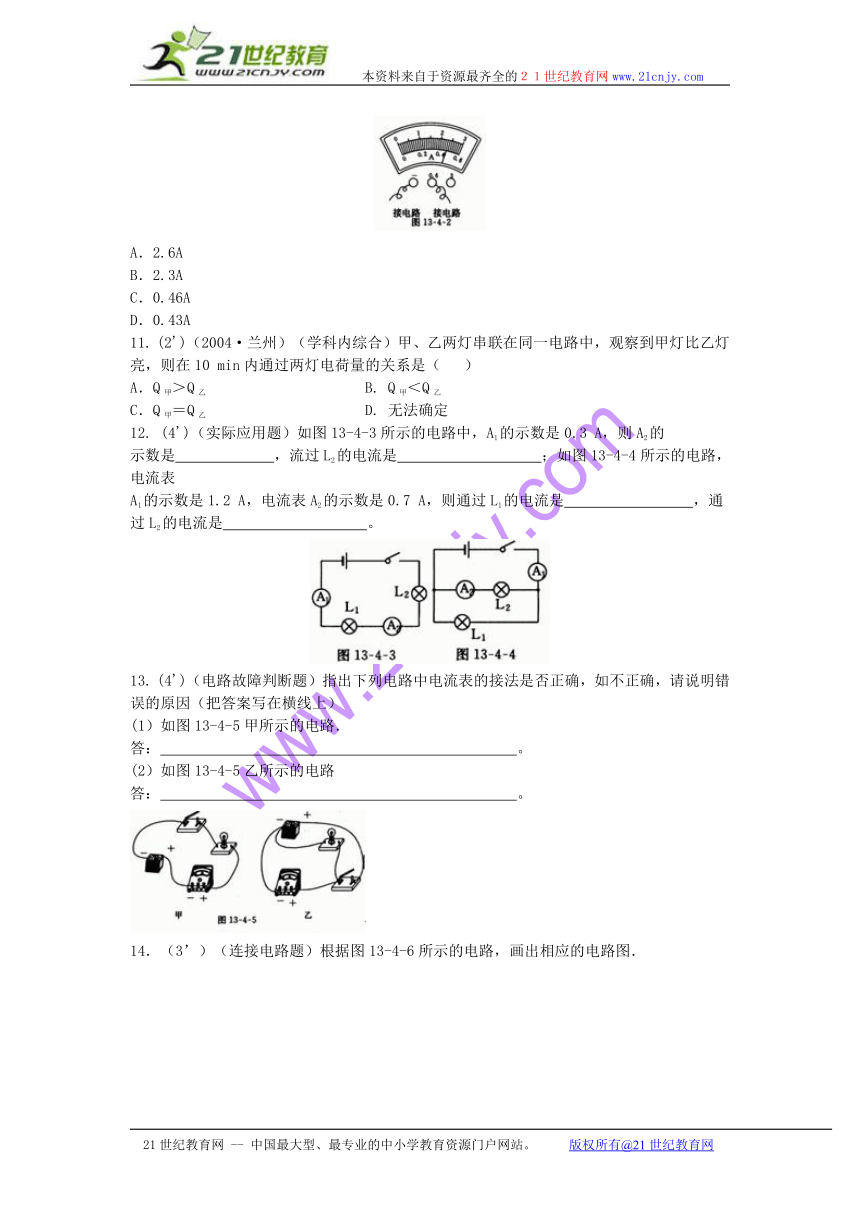

10. (2')（2004·内江）（实验题）图13-4-2所示是一连入电路的电流表的示意图，其示数为（ ）
A．2.6A
B．2.3A
C．0.46A
D．0.43A
11. (2')（2004·兰州）（学科内综合）甲、乙两灯串联在同一电路中，观察到甲灯比乙灯亮，则在10 min内通过两灯电荷量的关系是（ ）
A．Q甲＞Q乙 B. Q甲＜Q乙
C．Q甲＝Q乙 D. 无法确定
12. (4')（实际应用题）如图13-4-3所示的电路中，A1的示数是0.3 A，则A2的
示数是 ，流过L2的电流是 ；如图13-4-4所示的电路，电流表
A1的示数是1.2 A，电流表A2的示数是0.7 A，则通过L1的电流是 ，通
过L2的电流是 。
13. (4')（电路故障判断题）指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）
(1）如图13-4-5甲所示的电路．
答： 。
(2）如图13-4-5乙所示的电路
答： 。

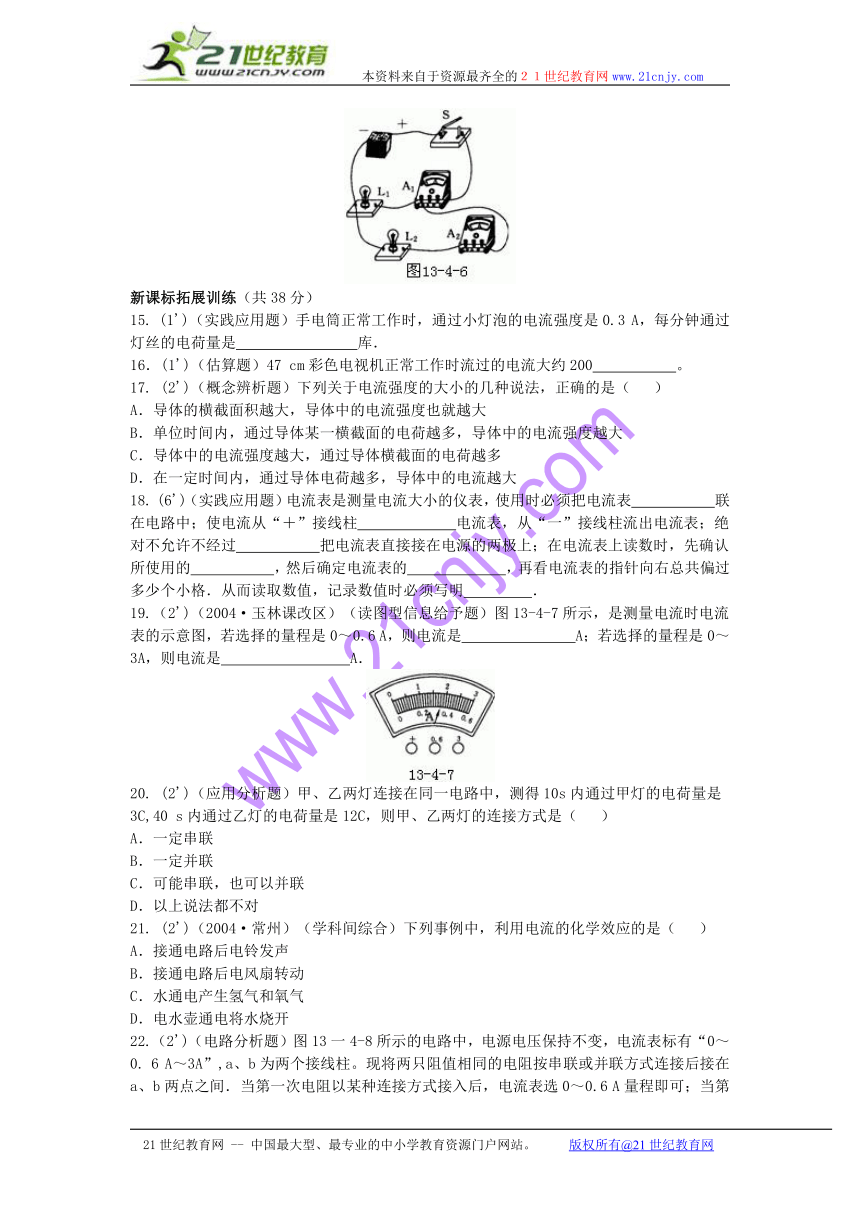

14．（3’）（连接电路题）根据图13-4-6所示的电路，画出相应的电路图．
新课标拓展训练（共38分）
15. (1')（实践应用题）手电筒正常工作时，通过小灯泡的电流强度是0.3 A，每分钟通过灯丝的电荷量是 库．
16．(1')（估算题）47 cm彩色电视机正常工作时流过的电流大约200 。
17. (2')（概念辨析题）下列关于电流强度的大小的几种说法，正确的是（ ）
A．导体的横截面积越大，导体中的电流强度也就越大
B．单位时间内，通过导体某一横截面的电荷越多，导体中的电流强度越大
C．导体中的电流强度越大，通过导体横截面的电荷越多
D．在一定时间内，通过导体电荷越多，导体中的电流越大
18. (6')（实践应用题）电流表是测量电流大小的仪表，使用时必须把电流表 联在电路中；使电流从“＋”接线柱 电流表，从“一”接线柱流出电流表；绝对不允许不经过 把电流表直接接在电源的两极上；在电流表上读数时，先确认所使用的 ，然后确定电流表的 ，再看电流表的指针向右总共偏过多少个小格．从而读取数值，记录数值时必须写明 ．
19.（2')（2004·玉林课改区）（读图型信息给予题）图13-4-7所示，是测量电流时电流表的示意图，若选择的量程是0～0.6 A，则电流是 A；若选择的量程是0～3A，则电流是 A．
20. (2')（应用分析题）甲、乙两灯连接在同一电路中，测得10s内通过甲灯的电荷量是3C,40 s内通过乙灯的电荷量是12C，则甲、乙两灯的连接方式是（ ）
A．一定串联
B．一定并联
C．可能串联，也可以并联
D．以上说法都不对
21. (2')（2004·常州）（学科间综合）下列事例中，利用电流的化学效应的是（ ）
A．接通电路后电铃发声
B．接通电路后电风扇转动
C．水通电产生氢气和氧气
D．电水壶通电将水烧开

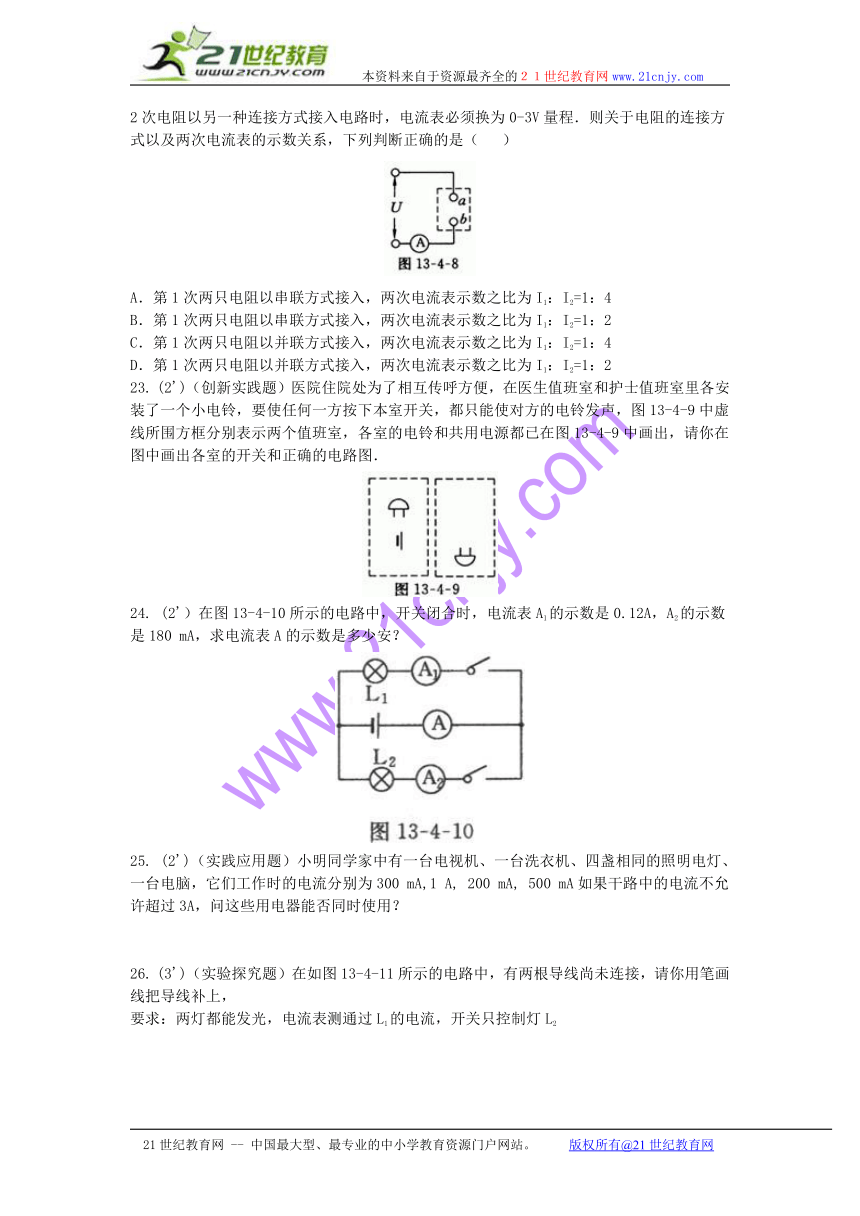

22.（2')（电路分析题）图13一4-8所示的电路中，电源电压保持不变，电流表标有“0～0. 6 A～3A”,a、b为两个接线柱。现将两只阻值相同的电阻按串联或并联方式连接后接在a、b两点之间．当第一次电阻以某种连接方式接入后，电流表选0～0.6 A量程即可；当第2次电阻以另一种连接方式接入电路时，电流表必须换为0-3V量程．则关于电阻的连接方式以及两次电流表的示数关系，下列判断正确的是（ ）
A．第1次两只电阻以串联方式接入，两次电流表示数之比为I1：I2=1：4
B．第1次两只电阻以串联方式接入，两次电流表示数之比为I1：I2=1：2
C．第1次两只电阻以并联方式接入，两次电流表示数之比为I1：I2=1：4
D．第1次两只电阻以并联方式接入，两次电流表示数之比为I1：I2=1：2
23. (2')（创新实践题）医院住院处为了相互传呼方便，在医生值班室和护士值班室里各安装了一个小电铃，要使任何一方按下本室开关，都只能使对方的电铃发声，图13-4-9中虚线所围方框分别表示两个值班室，各室的电铃和共用电源都已在图13-4-9中画出，请你在图中画出各室的开关和正确的电路图．
24. (2'）在图13-4-10所示的电路中，开关闭合时，电流表A1的示数是0.12A，A2的示数是180 mA，求电流表A的示数是多少安？
25. (2')（实践应用题）小明同学家中有一台电视机、一台洗衣机、四盏相同的照明电灯、一台电脑，它们工作时的电流分别为300 mA,1 A, 200 mA, 500 mA如果干路中的电流不允许超过3A，问这些用电器能否同时使用？


26. (3')（实验探究题）在如图13-4-11所示的电路中，有两根导线尚未连接，请你用笔画线把导线补上，
要求：两灯都能发光，电流表测通过L1的电流，开关只控制灯L2
27. (4')（电路分析题）如图13-4-12甲所示，当闭合开关时，电流表的示数将 （填“不变”“变大”或“变小”），这是因为 ；如图13-4-12乙所示，当闭合开关时，电流表的示数将 （填“不变”“变大”或“变小”），这是因为 ．
28. (3')（电路故障分析题）某同学在做用电流表测电流的实验中连接成如图13-4-13所示的电路测灯泡的电流．
(1)该图测B灯的电流，电流表的连接有什么错误？
(2）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．
(3）在(2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．


29. (4')（学科内综合）图13-4-14甲是用电流表测量电流的实物连接图，请按要求回答：
(1）图甲中电流表测量的是通过灯泡 的电流．
(2）如果电流表的示数如图乙所示，则电流表测出的电流是 A
(3）如果要用电流表测通过L1、L2的总电流，且只允许移动一根导线，应将导
线 的右端接在电流表的 接线柱上（选填“a”“b”“c”或“+”“-”）．

新课标理念中考题（共17分）
30. (3')（2004·安徽）（实践应用题）图13一4-15所示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（ ）
A．电风扇约2A B. 电冰箱约1A
C．电视机约2A D. 台灯约1A
31. (3')（2004·贵阳课改区）（电路分析题）某校课外活动小组用3只“3V,2W”的小灯泡和其他元件接成图13-4-16所示电路，研究串、并联电路特点，电源电压为3V在实验中观察到的现象可能是（ ）
A．S2断开，S1和a连接时，L1和L3都亮，但不能正常发光
B．S2断开，S1和b连接时，三只灯都不能正常发光
C．S2闭合，S1和b连接时，三只灯都能正常发光
D. S2闭合，S1和b连接时，L3能正常发光
32. (3')（2004·南昌）（电路分析题）如图13-4-17所示的电路，电源电压不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（ ）
A．L1变亮，电流表示数变小
B．L1亮度不变，电流表示数变小
C. L1变亮，电流表示数不变
D. L1亮度不变，电流表示数不变
33. (4')（2004·安徽省）（分析型计算题）如图13-4-18所示的电路中，电源电压为2V保持不变，电阻R1＝5Ω,R2＝10Ω当开关S断开时，电流表A1的示数是 A；当开关S
闭合时，电流表A2的示数是 A
34. (4')（2004·长沙）（学科内综合）如图13-4-19所示，已知电流表A1的读数为0.3A，
电流表A的读数为0.5 A，则通过L2的电流 A,1 min内通过L1灯丝的电荷量为 C.




参考答案：
1．定向移动 单位时间内 电荷量 I 安培 安 A mA μA 2．0.48 3. 正 0.5 4．零刻度线 0.02 0.32 5．ABC 6．相等 I=I1=I2=…… 各支路
电流之和 I=I1+I2+…… 7．500 5×105 1.386×10-3 1.386 8．× × √
9. D 10. C 11. C 12．0.3A 0.3A 0.5A 0.7A 13.（1）电流表的正、
负接线柱接反了（2）电流表并联在小灯泡的两端了
14．如图13-15所示
15．18 16. mA 17. B 18．串 流入 用电器 量程 分度值 单位
19．0.36 1.8 20. C 21. C 22. A
23．如图13-16所示
24．0.3A 25．能 因为总电流小于3A
26．如图13-17所示
27．变大 电压不变，电路中的电阻变小 变大 电压不变，电路中的电阻变小
28．（1）电流表的正、负接线柱接反了
（2）将a接电流表“-”接线柱
（3）将b接电流表的右接线柱
29．（1）L2 (2)1.4 (3)b “-” 30．B 31. ABD 32. B 33. 0.4 0.6 34. 0.2 18
