物理：一、电阻和变阻器同步练习1（沪科版九年级）

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

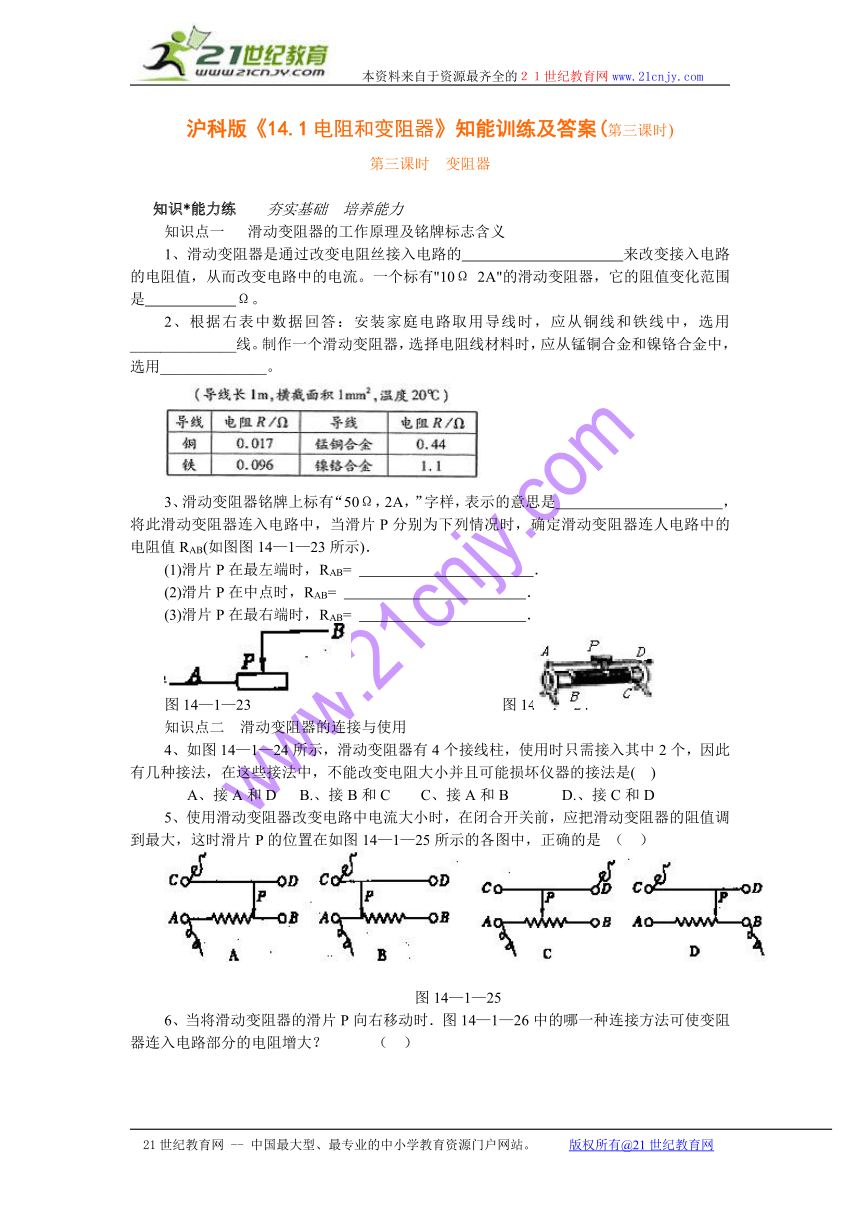

沪科版《14.1电阻和变阻器》知能训练及答案(第三课时)
第三课时 变阻器
知识*能力练 夯实基础 培养能力
知识点一 滑动变阻器的工作原理及铭牌标志含义
1、滑动变阻器是通过改变电阻丝接入电路的 来改变接入电路的电阻值，从而改变电路中的电流。一个标有"10Ω 2A"的滑动变阻器，它的阻值变化范围是 Ω。
2、根据右表中数据回答：安装家庭电路取用导线时，应从铜线和铁线中，选用______________线。制作一个滑动变阻器，选择电阻线材料时，应从锰铜合金和镍铬合金中，选用______________。
3、滑动变阻器铭牌上标有“50Ω，2A，”字样，表示的意思是 ，将此滑动变阻器连入电路中，当滑片P分别为下列情况时，确定滑动变阻器连人电路中的电阻值RAB(如图图14—1—23所示)．
(1)滑片P在最左端时，RAB= ．
(2)滑片P在中点时，RAB= ．
(3)滑片P在最右端时，RAB= ．
图14—1—23 图14—1—24
知识点二 滑动变阻器的连接与使用
4、如图14—1—24所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是( )
A、接A和D B.、接B和C C、接A和B D.、接C和D
5、使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图14—1—25所示的各图中，正确的是 （ ）
图14—1—25

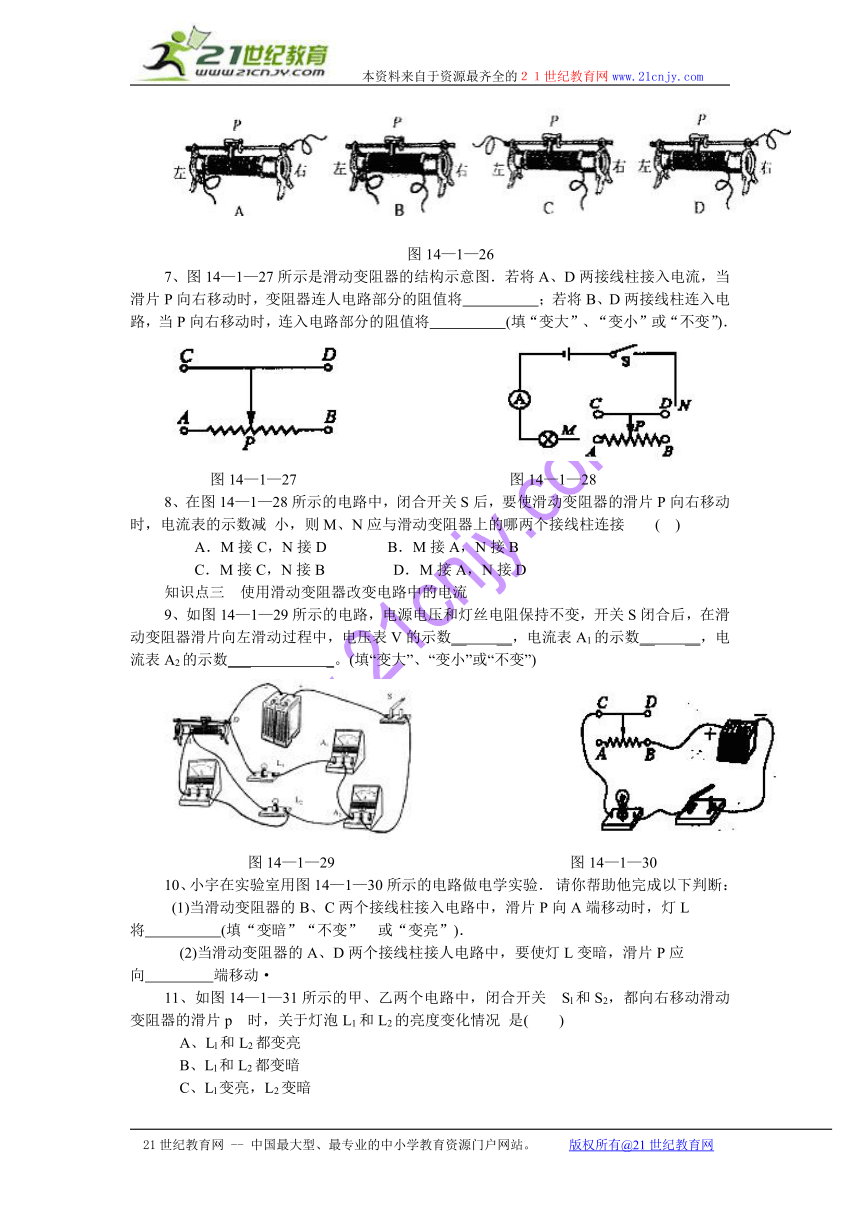

6、当将滑动变阻器的滑片P向右移动时．图14—1—26中的哪一种连接方法可使变阻器连入电路部分的电阻增大？ （ ）
图14—1—26
7、图14—1—27所示是滑动变阻器的结构示意图．若将A、D两接线柱接入电流，当滑片P向右移动时，变阻器连人电路部分的阻值将 ；若将B、D两接线柱连入电路，当P向右移动时，连入电路部分的阻值将 (填“变大”、“变小”或“不变”)．
图14—1—27 图14—1—28
8、在图14—1—28所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减 小，则M、N应与滑动变阻器上的哪两个接线柱连接 ( )
A．M接C，N接D B．M接A，N接B
C．M接C，N接B D．M接A，N接D
知识点三 使用滑动变阻器改变电路中的电流
9、如图14—1—29所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动过程中，电压表V的示数__ __，电流表A1的示数__ __，电流表A2的示数___ _。(填“变大”、“变小”或“不变”)
图14—1—29 图14—1—30
10、小宇在实验室用图14—1—30所示的电路做电学实验． 请你帮助他完成以下判断：
(1)当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L
将 (填“变暗”“不变” 或“变亮”)．
(2)当滑动变阻器的A、D两个接线柱接人电路中，要使灯L变暗，滑片P应
向 端移动·

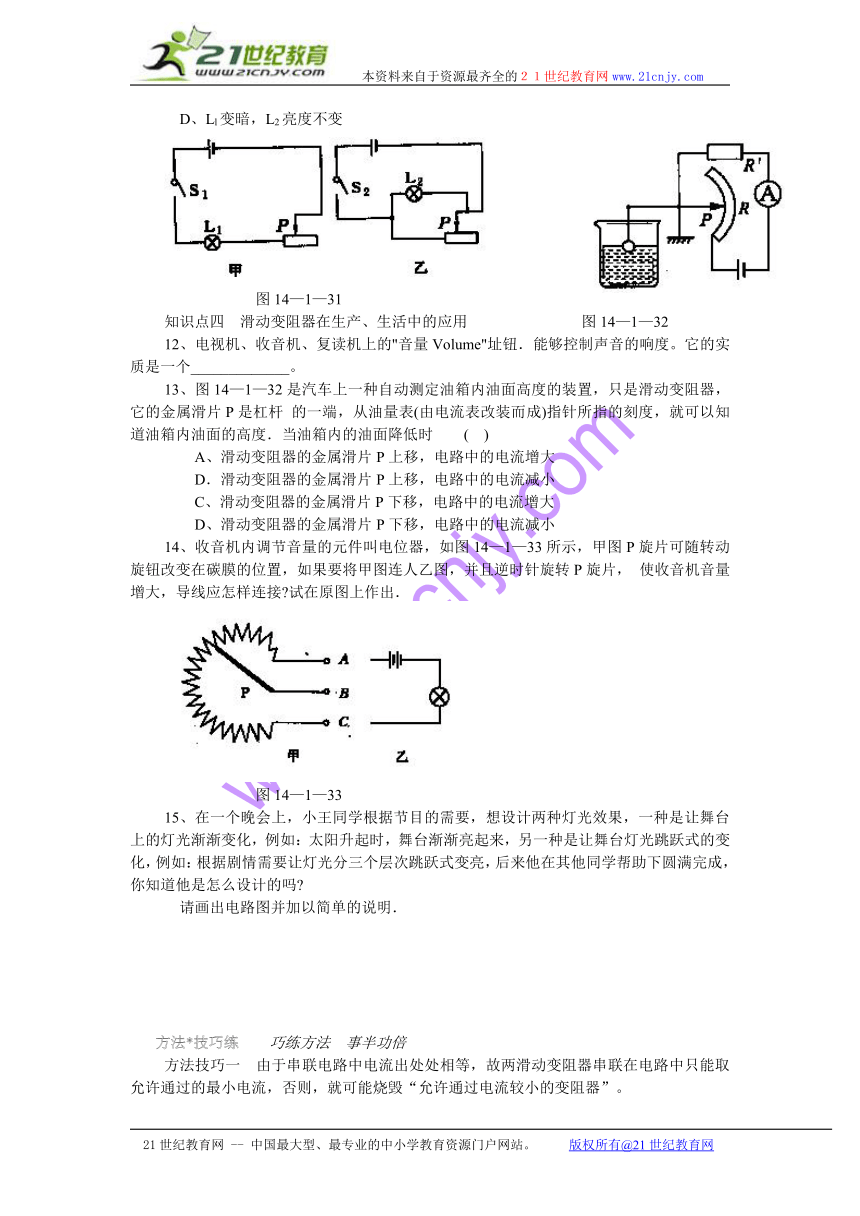

11、如图14—1—31所示的甲、乙两个电路中，闭合开关 Sl和S2，都向右移动滑动变阻器的滑片p 时，关于灯泡L1和L2的亮度变化情况 是( )
A、Ll和L2都变亮
B、Ll和L2都变暗
C、Ll变亮，L2变暗
D、Ll变暗，L2亮度不变
图14—1—31
知识点四 滑动变阻器在生产、生活中的应用 图14—1—32
12、电视机、收音机、复读机上的"音量Volume"址钮．能够控制声音的响度。它的实质是一个_____________。
13、图14—1—32是汽车上一种自动测定油箱内油面高度的装置，只是滑动变阻器，它的金属滑片P是杠杆 的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度．当油箱内的油面降低时 ( )
A、滑动变阻器的金属滑片P上移，电路中的电流增大
D．滑动变阻器的金属滑片P上移，电路中的电流减小
C、滑动变阻器的金属滑片P下移，电路中的电流增大
D、滑动变阻器的金属滑片P下移，电路中的电流减小
14、收音机内调节音量的元件叫电位器，如图14—1—33所示，甲图P旋片可随转动旋钮改变在碳膜的位置，如果要将甲图连人乙图，并且逆时针旋转P旋片， 使收音机音量增大，导线应怎样连接 试在原图上作出．
图14—1—33
15、在一个晚会上，小王同学根据节目的需要，想设计两种灯光效果，一种是让舞台上的灯光渐渐变化，例如：太阳升起时，舞台渐渐亮起来，另一种是让舞台灯光跳跃式的变化，例如：根据剧情需要让灯光分三个层次跳跃式变亮，后来他在其他同学帮助下圆满完成，你知道他是怎么设计的吗
请画出电路图并加以简单的说明．
方法*技巧练 巧练方法 事半功倍
方法技巧一 由于串联电路中电流出处处相等，故两滑动变阻器串联在电路中只能取允许通过的最小电流，否则，就可能烧毁“允许通过电流较小的变阻器”。

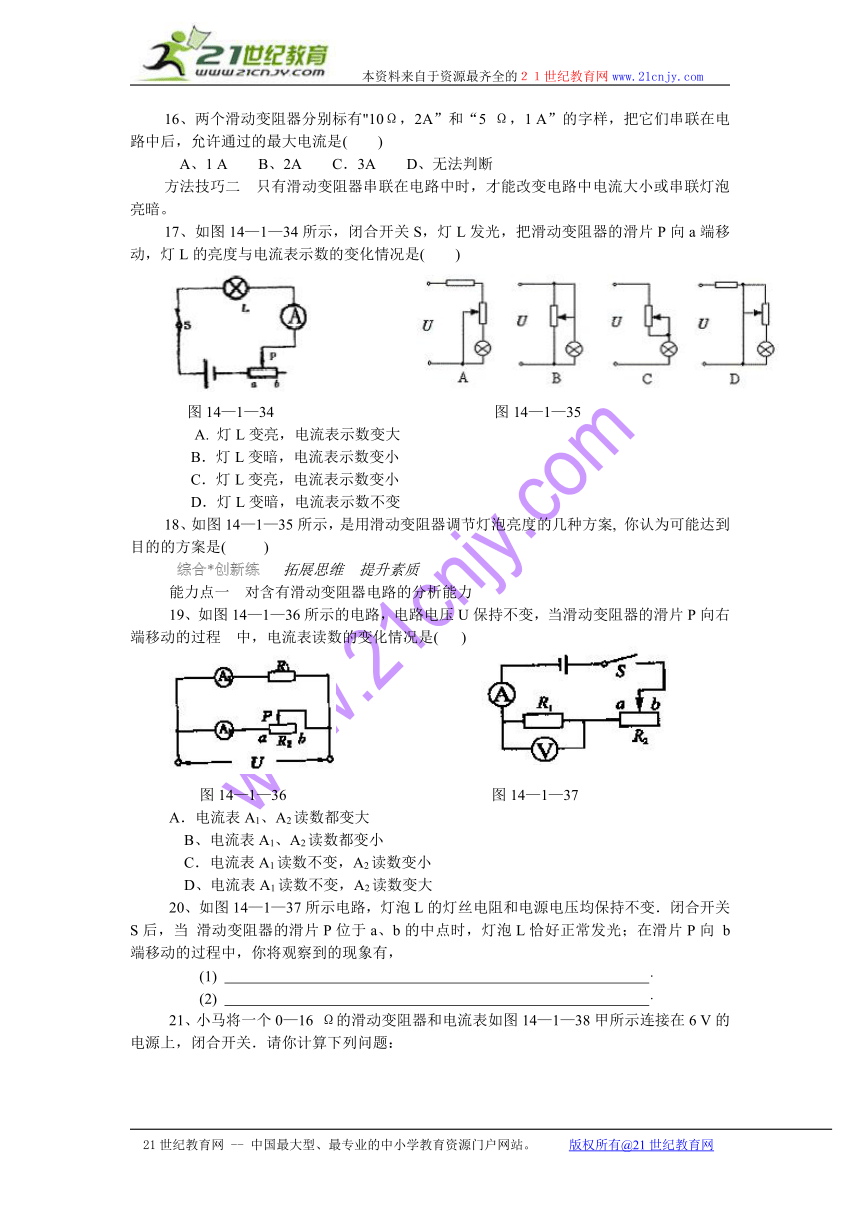

16、两个滑动变阻器分别标有"10Ω，2A”和“5 Ω，1 A”的字样，把它们串联在电路中后，允许通过的最大电流是( )
A、1 A B、2A C．3A D、无法判断
方法技巧二 只有滑动变阻器串联在电路中时，才能改变电路中电流大小或串联灯泡亮暗。
17、如图14—1—34所示，闭合开关S，灯L发光，把滑动变阻器的滑片P向a端移动，灯L的亮度与电流表示数的变化情况是( )
图14—1—34 图14—1—35
A. 灯L变亮，电流表示数变大
B．灯L变暗，电流表示数变小
C．灯L变亮，电流表示数变小
D．灯L变暗，电流表示数不变
18、如图14—1—35所示，是用滑动变阻器调节灯泡亮度的几种方案, 你认为可能达到目的的方案是( )
综合*创新练 拓展思维 提升素质
能力点一 对含有滑动变阻器电路的分析能力
19、如图14—1—36所示的电路，电路电压U保持不变，当滑动变阻器的滑片P向右端移动的过程 中，电流表读数的变化情况是( )
图14—1—36 图14—1—37
A．电流表A1、A2读数都变大
B、电流表A1、A2读数都变小
C．电流表A1读数不变，A2读数变小
D、电流表A1读数不变，A2读数变大
20、如图14—1—37所示电路，灯泡L的灯丝电阻和电源电压均保持不变．闭合开关S后，当 滑动变阻器的滑片P位于a、b的中点时，灯泡L恰好正常发光；在滑片P向 b端移动的过程中，你将观察到的现象有，
(1) ·
(2) ·
21、小马将一个0—16 Ω的滑动变阻器和电流表如图14—1—38甲所示连接在6 V的电源上，闭合开关．请你计算下列问题：
图14—1—38 图14—1—39
(1)当滑片P置于变阻器中点时，此时等效电路如图14—1—38乙所示，电路中总电阻是多大
(2)若电流表量程为2 A，则当变阻器滑片P在ab间滑动时，Rap的阻值变化范围是多少
22、学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图14—1—39所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，这样做的目的是_________；金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即__________________。通过分析，此简易调光灯还有一些不足，请提出两种改进意见：_____________________________________________。
能力点二 滑动变阻器在现实生活中的应用
23、某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图14—1—40所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻是5000Ω。开始时两滑动变阻器都处于最大阻值。下面几种方法中，能够既快又准确地使电流表指针指到要求位置的是 （ ）
图14—1—40 图14—1—41
A、先调节R1，使电流表指针指到要求位置附近，再调节R2
B、先调节R2，使电流表指针指到要求位置附近，再调节R1
C、同时调节R1和R2，使电流表指针指到要求位置
D、交替、反复调节R1和R2，使电流表指针指到要求位置
24、图14—1—41所示为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，及是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表(图中没有画出)，通过观察电压表示数，可以了解油量情况．你认为电压表应该接在图中的 两点之间，
按照你的接法请回答：当油箱中油量减少时，电压表的示数将 (填“增大”或“减小”)
25、为迎接体育中考，某同学自行设计了如图14—1—42所示的握力计．弹簧处于自然状态，滑片P与滑动变阻器R断开，当手在A、B之间握压时，压缩弹簧，P在R上滑动，握力越大，电流表示数越大．请用笔画线完成电路线接．
图14—1—42 图14—1—43
26、一位同学设计了一个风力测定仪，如图14—1—43所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ，观察小灯泡的 可以粗略地知道风力的大小．
能力点三 综合应用理化知识分析问题的能力
27、如图14—1—44所示，只是滑动变阻器，它的金属滑片垂直固定在等臂杠杆的中央且可以随杠杆左右转动，杠杆两端分别悬挂等质量、 等体积的铁球，此时杠杆平衡，若将铁球同时浸没到密度相同的稀硫酸和硫酸铜溶液中，反应一段时间后会观察到：
(1)杠杆右端的铁球表面出现什么现象
(2)金属滑片将向左端还是右端偏转
(3)灯泡L比开始时变亮了还是暗了
图14—1—44
答案
第三课时 变阻器
1、电阻丝的长度 0—10 2、铜 镍铬合金 3、最大阻值为50Ω，允许通过的最大电流是2A(1)0Ω (2)25Ω (3)50Ω 4、A 5、A 6、A 7、变小 变小8、D 9、变大　　不变　　变大 10、变暗 右 11、D 12、滑动变阻器 13、B 14、
15、灯光渐渐变化电路图入答图3(a) 所示； 灯光跳跃式变化电路图如图答图3(b)所示．由于电阻线长度分三段，当接人最短一段时，电阻最小，电流最大，灯光最亮；接人中间一段时，电阻比原来大了很多，电流一下子小了很多，灯光变暗，当接人最长一段电阻丝时，效果更为明显
16、A 17、A 18、C 19、C 20、灯变暗 电流表和电压表的示数变小
21、
22、连人电路中的电阻最大(或保护电路) 小灯泡变亮(或亮度)
（1）加开关
（2）增加铅笔芯的长度(或用滑动变阻器代替铅笔芯、用电阻丝代替铅笔芯)
23、B 24、cd(bc) 减小（增大）
25、
26、滑动变阻器 亮度变化
27、(1)红色的铜． (2)右． (3)亮
