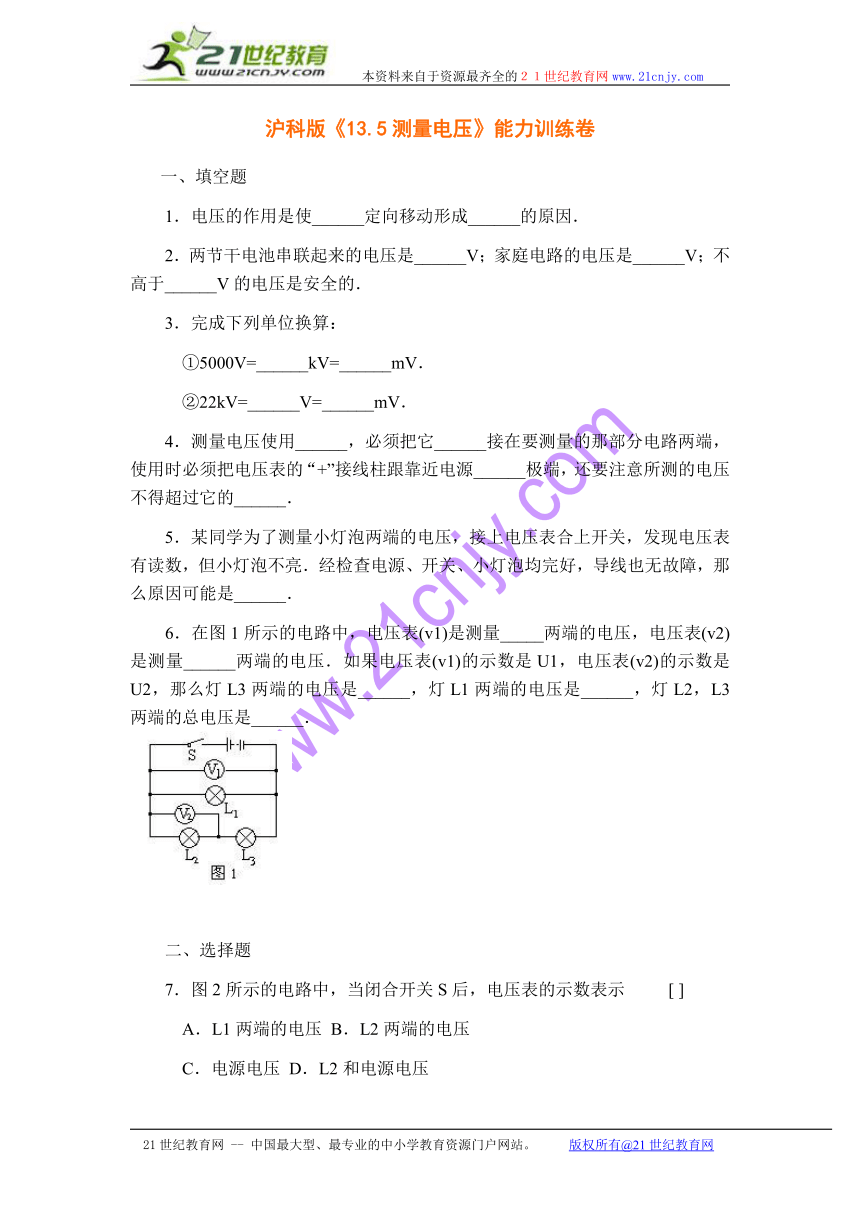

沪科版《13.5测量电压》能力训练卷
　　一、填空题
　　1．电压的作用是使______定向移动形成______的原因．
　　2．两节干电池串联起来的电压是______V；家庭电路的电压是______V；不高于______V的电压是安全的．
　　3．完成下列单位换算：
　　　①5000V=______kV=______mV．
　　　②22kV=______V=______mV．
　　4．测量电压使用______，必须把它______接在要测量的那部分电路两端，使用时必须把电压表的“+”接线柱跟靠近电源______极端，还要注意所测的电压不得超过它的______．
　　5．某同学为了测量小灯泡两端的电压，接上电压表合上开关，发现电压表有读数，但小灯泡不亮．经检查电源、开关、小灯泡均完好，导线也无故障，那么原因可能是______．
　　6．在图1所示的电路中，电压表(v1)是测量_____两端的电压，电压表(v2)是测量______两端的电压．如果电压表(v1)的示数是U1，电压表(v2)的示数是U2，那么灯L3两端的电压是______，灯L1两端的电压是______，灯L2，L3两端的总电压是______．
　　二、选择题

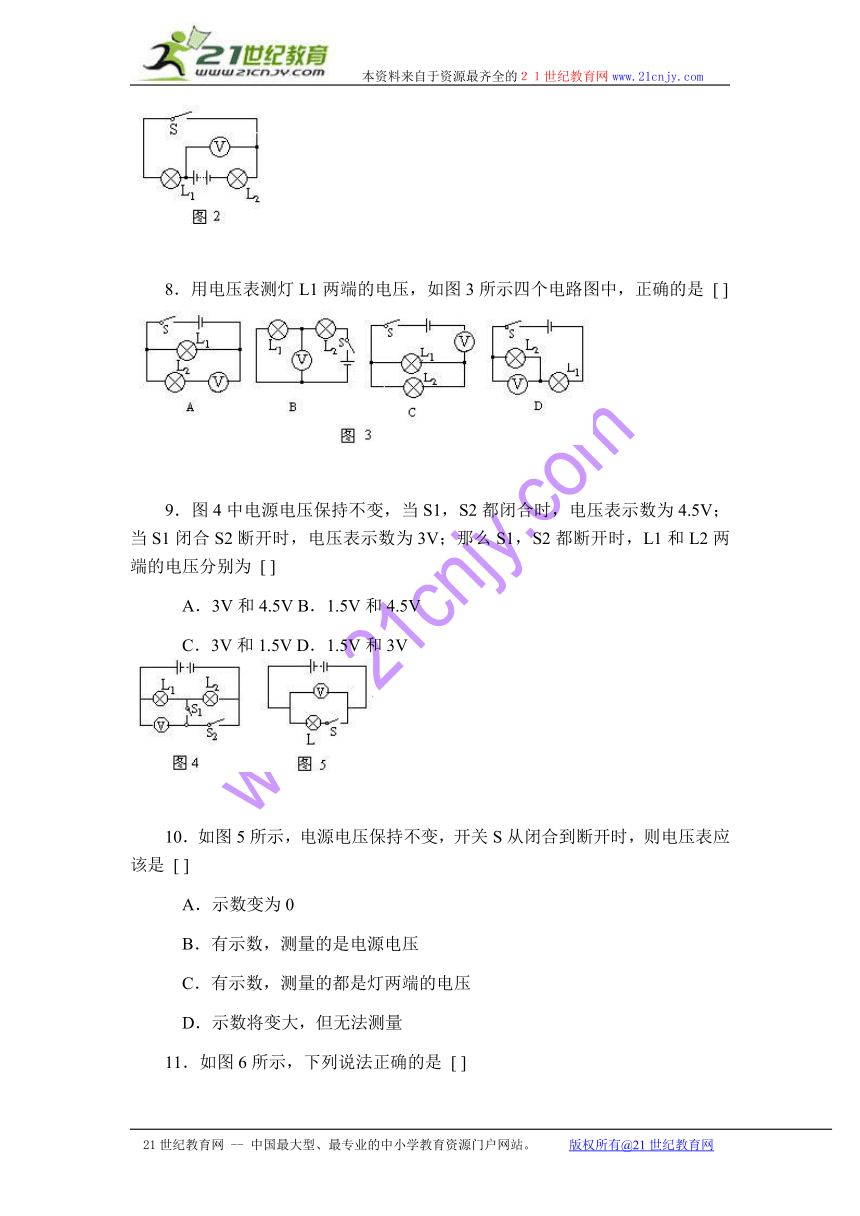

　　7．图2所示的电路中，当闭合开关S后，电压表的示数表示　　 [ ]
　　　A．L1两端的电压 B．L2两端的电压
　　　C．电源电压 D．L2和电源电压
　　8．用电压表测灯L1两端的电压，如图3所示四个电路图中，正确的是 [ ]
　　9．图4中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端的电压分别为 [ ]
　　　A．3V和4.5V B．1.5V和4.5V
　　　C．3V和1.5V D．1.5V和3V
　　10．如图5所示，电源电压保持不变，开关S从闭合到断开时，则电压表应该是 [ ]
　　　A．示数变为0
　　　B．有示数，测量的是电源电压
　　　C．有示数，测量的都是灯两端的电压
　　　D．示数将变大，但无法测量
　　11．如图6所示，下列说法正确的是 [ ]
　　　A．电流表、电压表的连接都是错误的
　　　B．S，S1和S2都闭合时，电流表测L2中的电流强度
　　　C．S，S1和S2都闭合时，电流表测L1中的电流强度
　　　D．S，S1和S2都闭合时，电压表只能测量L2两端的电压
　　12．如图7所示，电源电压为6V，且保持不变，当闭合开关S后，电压表的示数为6V，这说明 [ ]
　　　A．L1灯丝断了 B．L2灯丝断了
　　　C．开关S处断路 D．电源处断路
　　13．如图8所示，下列说法正确的是 [ ]
　　　A．电流表的连接是正确的 B．电压表的连接是正确的
　　　C．两表的连接都是错误的 D．电流表将会被烧坏
　　14．图9是利用电压表测量并联电路电压的三种接法，下列说法正确的是 [ ]
　　　A．(a)(b)的测量结果之和等于(c)的测量结果
　　　B．三种接法的测量结果是一样的
　　　C．三种接法的测量结果都不相同
　　　D．只有(a)、(b)两种接法的测量结果相同
　　三、作图题
　　15．在图10所示的电路中，在“○”内填出电流表和电压表，并标出各表的正、负接线柱．
　　16．给你两只小灯泡，一个开关、电源、电压表、电流表和导线若干，要求两灯并联，电流表测干路中的电流强度，电压表测L1两端的电压，并在图中标出电流方向和电表的正、负接线柱．
　　四、实验题
　　17．如图11所示电路中，电源由3节干电池组成，电流表示数为0.18A，L1两端电压为2.5V；①按电路图将实物连接起来；②电压表的示数是______V；③通过L1的电流强度是______A．
　　18．按图12所示的电路图，将实物连接起来．
能力训练答案
　　1．自由电荷发生，电流 2．3，220，36 3．5，5×106，2.2×104，2.2×107 4．电压表，并联，正，量程 5．小灯泡的两接线柱接触不良或小灯泡与灯座接触不良 6．电源或L1，L2，U1-U2，U1，U1
　　7．A． 8．B 9．C 10．B 11．B 12．A 13．A 14．B
　　15．1～6依次为(A)、(V)、(V)、(V)、(A)、(A) 16．略
　　17．②2；③0.18 18．略
