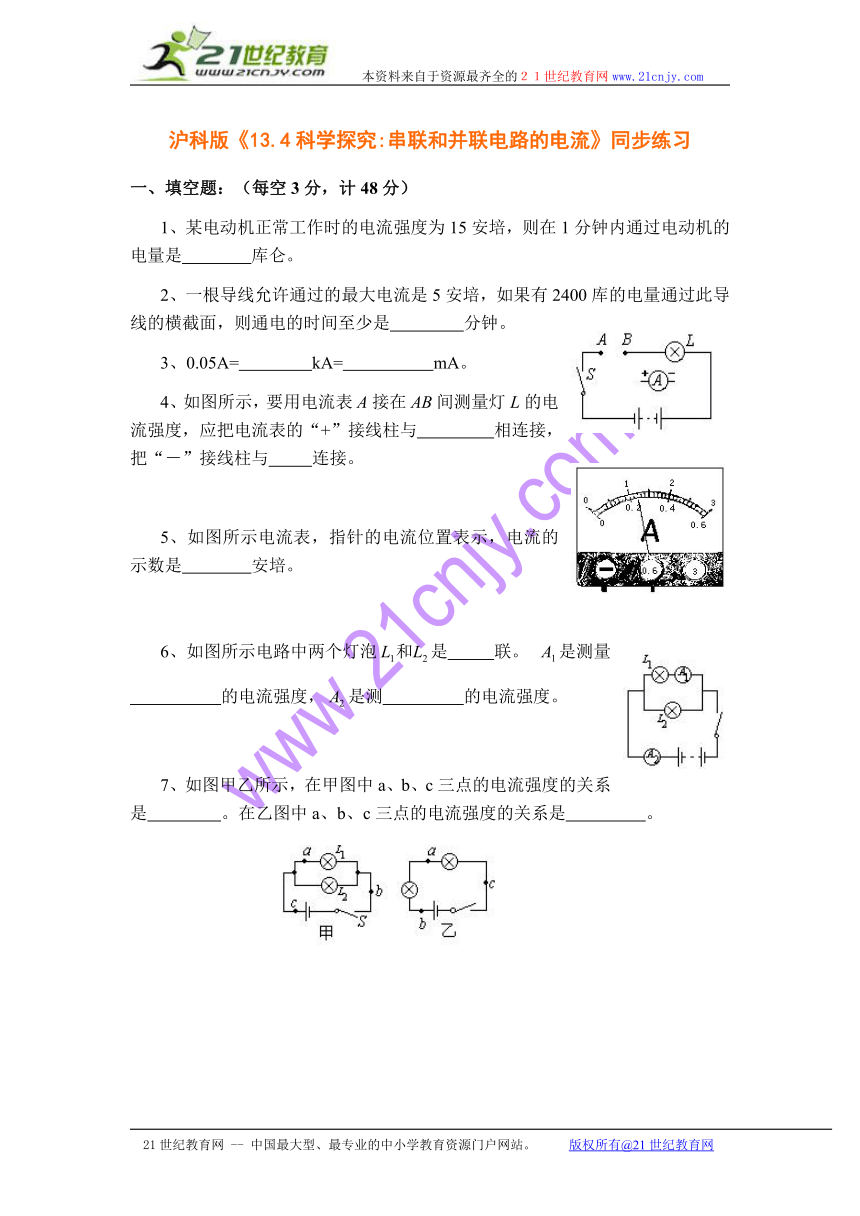

沪科版《13.4科学探究:串联和并联电路的电流》同步练习
一、填空题：（每空3分，计48分）
1、某电动机正常工作时的电流强度为15安培，则在1分钟内通过电动机的电量是 库仑。
2、一根导线允许通过的最大电流是5安培，如果有2400库的电量通过此导线的横截面，则通电的时间至少是 分钟。
3、0.05A= kA= mA。
4、如图所示，要用电流表A接在AB间测量灯L的电流强度，应把电流表的“+”接线柱与 相连接，把“－”接线柱与 连接。
5、如图所示电流表，指针的电流位置表示，电流的示数是 安培。
6、如图所示电路中两个灯泡是 联。 是测量 的电流强度，是测 的电流强度。
7、如图甲乙所示，在甲图中a、b、c三点的电流强度的关系是 。在乙图中a、b、c三点的电流强度的关系是 。

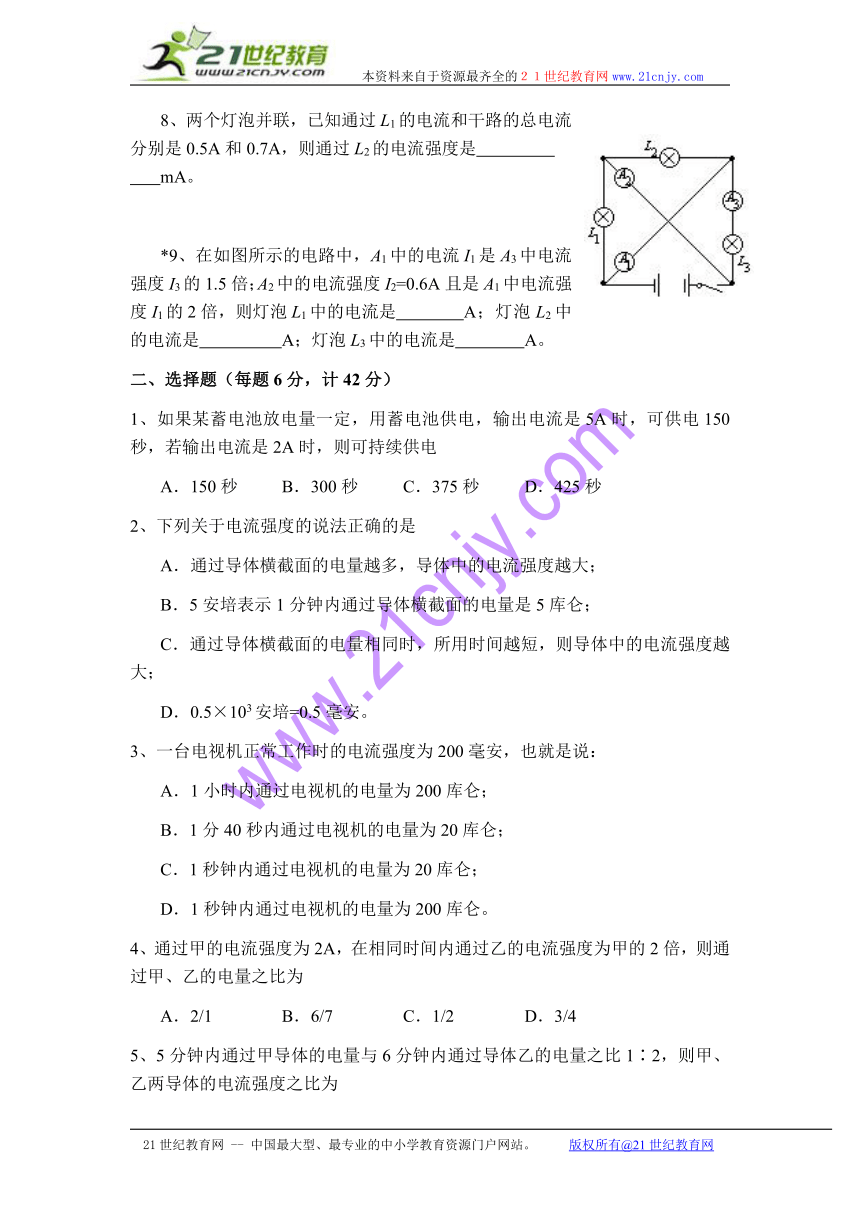

8、两个灯泡并联，已知通过L1的电流和干路的总电流分别是0.5A和0.7A，则通过L2的电流强度是 mA。
*9、在如图所示的电路中，A1中的电流I1是A3中电流强度I3的1.5倍；A2中的电流强度I2=0.6A且是A1中电流强度I1的2倍，则灯泡L1中的电流是 A；灯泡L2中的电流是 A；灯泡L3中的电流是 A。
二、选择题（每题6分，计42分）
1、如果某蓄电池放电量一定，用蓄电池供电，输出电流是5A时，可供电150秒，若输出电流是2A时，则可持续供电
A．150秒 B．300秒 C．375秒 D．425秒
2、下列关于电流强度的说法正确的是
A．通过导体横截面的电量越多，导体中的电流强度越大；
B．5安培表示1分钟内通过导体横截面的电量是5库仑；
C．通过导体横截面的电量相同时，所用时间越短，则导体中的电流强度越大；
D．0.5×103安培=0.5毫安。
3、一台电视机正常工作时的电流强度为200毫安，也就是说：
A．1小时内通过电视机的电量为200库仑；
B．1分40秒内通过电视机的电量为20库仑；
C．1秒钟内通过电视机的电量为20库仑；
D．1秒钟内通过电视机的电量为200库仑。
4、通过甲的电流强度为2A，在相同时间内通过乙的电流强度为甲的2倍，则通过甲、乙的电量之比为
A．2/1 B．6/7 C．1/2 D．3/4
5、5分钟内通过甲导体的电量与6分钟内通过导体乙的电量之比1∶2，则甲、乙两导体的电流强度之比为
A．5/3 B．1/2 C．3/5 D．7/6
6、如图所示，0.1分钟通过L2的电量是12库仑，A的示数为3.5A,则A1的示数为
A．2安 B．5.5安
C．1.5安 D．120安
7、如图所示，S闭合后，A1的示数是0.2A，A2的示数为A1的3倍，则A3的示数为
A．0.4A B．0.8A
C．0.6A D．1A
三、画图题：10分
1、有三个灯泡，干电池三节，开关一个，电流表三个。要求：
（1）把三节电池串联；
（2）把三个灯泡并联在电源上，开关控制三盏灯；
（3）测三个灯泡的总电流。
请先根据图中实物，连成实物图。再根据实物图画出电路图。（实物位置不得改动，连线不能交叉）。
【答案】：
一、填空：
1、900库仑 2、8分钟 3、0.5×10-4kA, 50mA。
4、 B，A 5、0.24A 6、并，L1，L1和L2。
7、
8、200mA。
9、0.5A 0.1A 0.2A。
可把电路图等效为，从图中可看出
二、选择题：
1、C 2、C 3、B 4、C 5、C 6、C
7、B
三、
