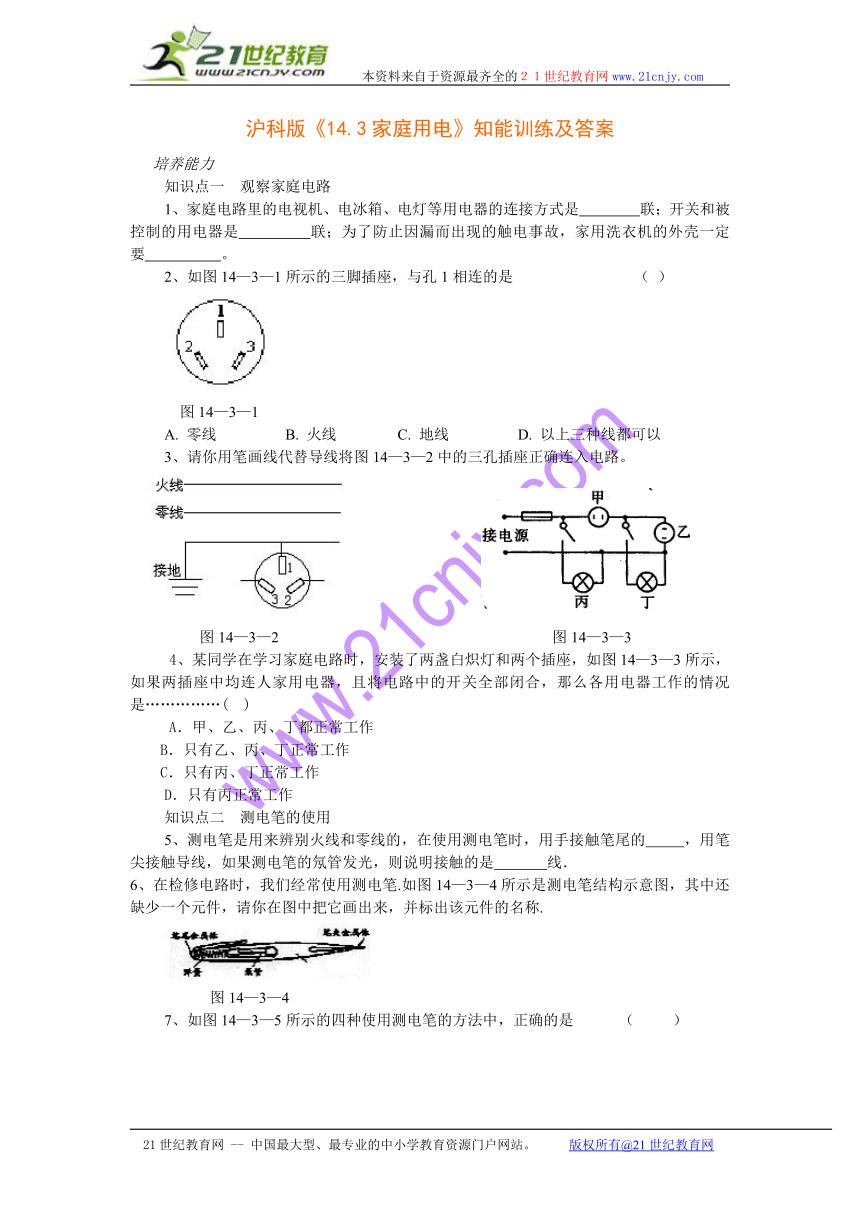

沪科版《14.3家庭用电》知能训练及答案
培养能力
知识点一 观察家庭电路
1、家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是 联；开关和被控制的用电器是 联；为了防止因漏而出现的触电事故，家用洗衣机的外壳一定要 。
2、如图14—3—1所示的三脚插座，与孔1相连的是 （ ）
图14—3—1
A. 零线 B. 火线 C. 地线 D. 以上三种线都可以
3、请你用笔画线代替导线将图14—3—2中的三孔插座正确连入电路。
图14—3—2 图14—3—3
4、某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图14—3—3所示，如果两插座中均连人家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是……………( )
A．甲、乙、丙、丁都正常工作
B．只有乙、丙、丁正常工作
C．只有丙、丁正常工作
D．只有丙正常工作
知识点二 测电笔的使用
5、测电笔是用来辨别火线和零线的，在使用测电笔时，用手接触笔尾的 ，用笔尖接触导线，如果测电笔的氖管发光，则说明接触的是 线．
6、在检修电路时，我们经常使用测电笔.如图14—3—4所示是测电笔结构示意图，其中还缺少一个元件，请你在图中把它画出来，并标出该元件的名称.
图14—3—4

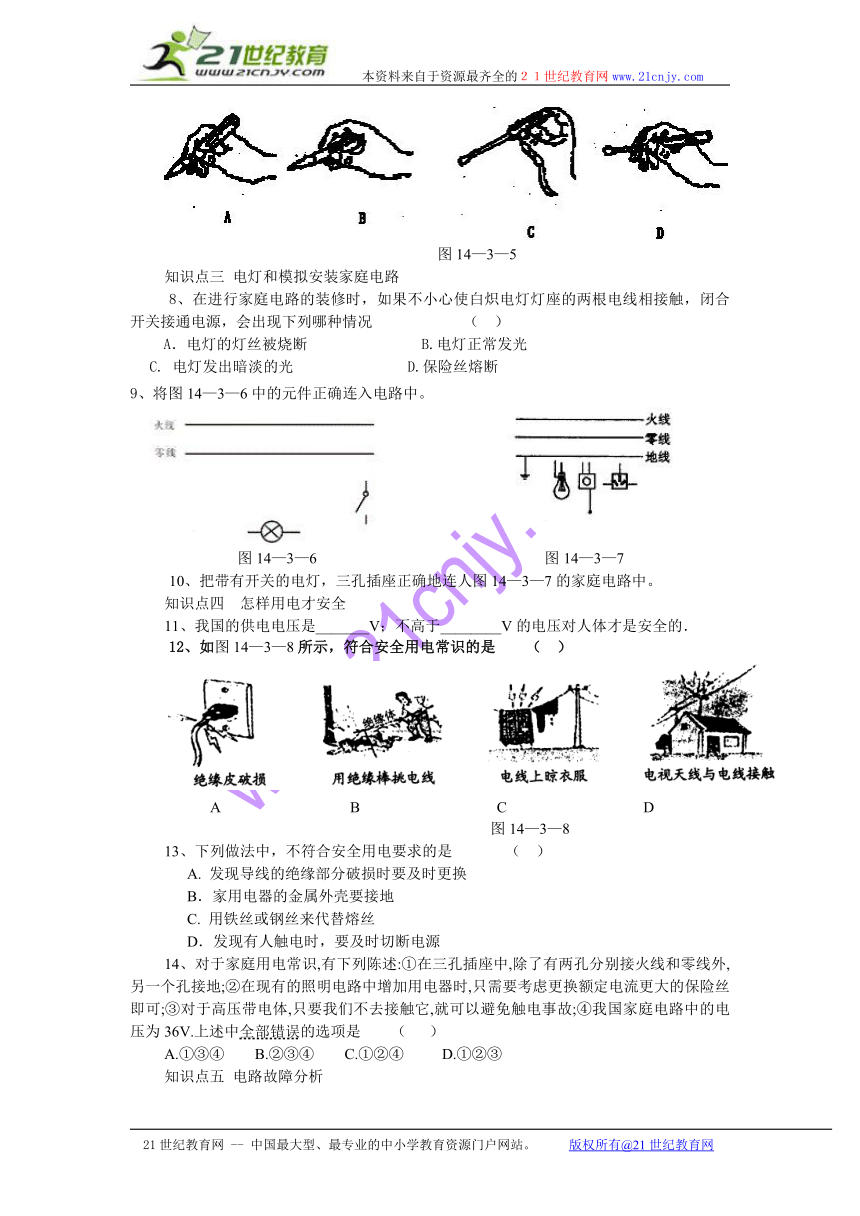

7、如图14—3—5所示的四种使用测电笔的方法中，正确的是 （ ）
图14—3—5
知识点三 电灯和模拟安装家庭电路
8、在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况 （ ）
A．电灯的灯丝被烧断 B.电灯正常发光
C. 电灯发出暗淡的光 D.保险丝熔断
9、将图14—3—6中的元件正确连入电路中。
图14—3—6 图14—3—7
10、把带有开关的电灯，三孔插座正确地连人图14—3—7的家庭电路中。
知识点四 怎样用电才安全
11、我国的供电电压是_______V；不高于________V的电压对人体才是安全的．
12、如图14—3—8所示，符合安全用电常识的是 （ ）
A B C D
图14—3—8
13、下列做法中，不符合安全用电要求的是 （ ）
A. 发现导线的绝缘部分破损时要及时更换
B．家用电器的金属外壳要接地
C. 用铁丝或钢丝来代替熔丝
D．发现有人触电时，要及时切断电源
14、对于家庭用电常识,有下列陈述:①在三孔插座中,除了有两孔分别接火线和零线外,另一个孔接地;②在现有的照明电路中增加用电器时,只需要考虑更换额定电流更大的保险丝即可;③对于高压带电体,只要我们不去接触它,就可以避免触电事故;④我国家庭电路中的电压为36V.上述中全部错误的选项是 （ ）
A.①③④　　B.②③④ C.①②④ D.①②③
知识点五 电路故障分析

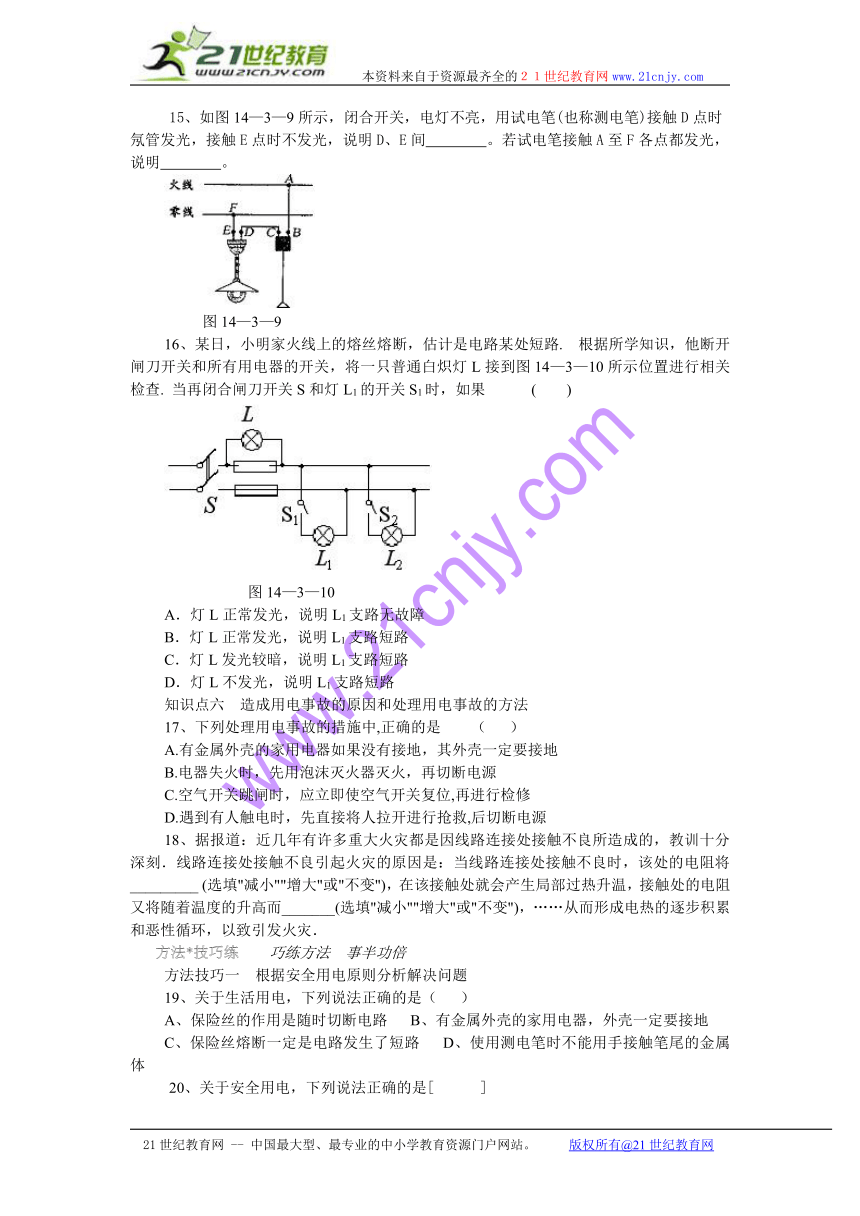

15、如图14—3—9所示，闭合开关，电灯不亮，用试电笔(也称测电笔)接触D点时氖管发光，接触E点时不发光，说明D、E间 。若试电笔接触A至F各点都发光，说明 。
图14—3—9
16、某日，小明家火线上的熔丝熔断，估计是电路某处短路. 根据所学知识，他断开闸刀开关和所有用电器的开关，将一只普通白炽灯L接到图14—3—10所示位置进行相关检查. 当再闭合闸刀开关S和灯L1的开关S1时，如果 ( )
图14—3—10
A．灯L正常发光，说明L1支路无故障
B．灯L正常发光，说明L1支路短路
C．灯L发光较暗，说明L1支路短路
D．灯L不发光，说明L1支路短路
知识点六 造成用电事故的原因和处理用电事故的方法
17、下列处理用电事故的措施中,正确的是 （ ）
A.有金属外壳的家用电器如果没有接地，其外壳一定要接地
B.电器失火时，先用泡沫灭火器灭火，再切断电源
C.空气开关跳闸时，应立即使空气开关复位,再进行检修
D.遇到有人触电时，先直接将人拉开进行抢救,后切断电源
18、据报道：近几年有许多重大火灾都是因线路连接处接触不良所造成的，教训十分深刻．线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时，该处的电阻将_________ (选填"减小""增大"或"不变")，在该接触处就会产生局部过热升温，接触处的电阻又将随着温度的升高而_______(选填"减小""增大"或"不变")，……从而形成电热的逐步积累和恶性循环，以致引发火灾．
方法*技巧练 巧练方法 事半功倍
方法技巧一 根据安全用电原则分析解决问题
19、关于生活用电，下列说法正确的是（ ）
A、保险丝的作用是随时切断电路 B、有金属外壳的家用电器，外壳一定要接地
C、保险丝熔断一定是电路发生了短路 D、使用测电笔时不能用手接触笔尾的金属体
20、关于安全用电，下列说法正确的是[ ]
A.只要站在绝缘的木凳上修电灯，就不会触电
B.高压电线落到地上，一定不要靠近它
C.发现有人触电，应首先把触电的人拉开
D.连接照明电路时，开关应与火线相连

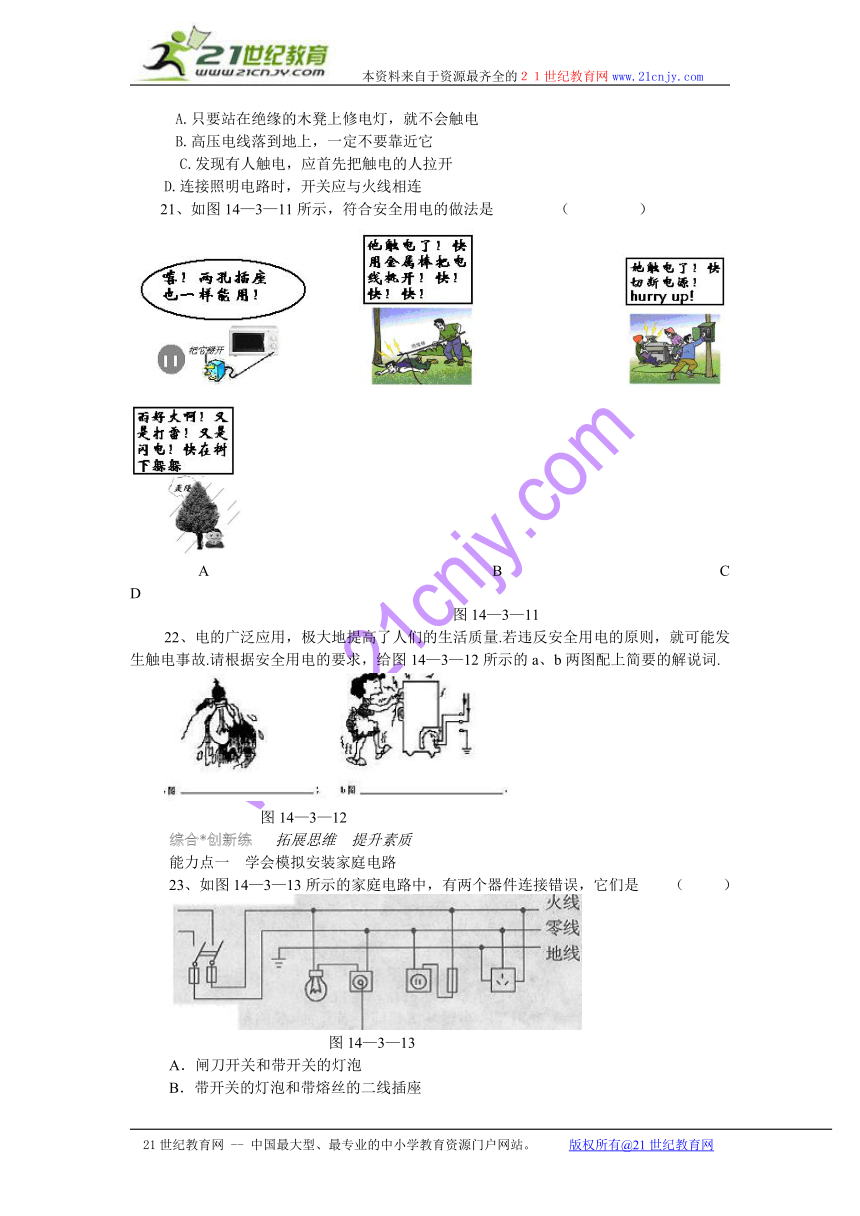

21、如图14—3—11所示，符合安全用电的做法是 （ ）
A B C D
图14—3—11
22、电的广泛应用，极大地提高了人们的生活质量.若违反安全用电的原则，就可能发生触电事故.请根据安全用电的要求，给图14—3—12所示的a、b两图配上简要的解说词.
图14—3—12
综合*创新练 拓展思维 提升素质
能力点一 学会模拟安装家庭电路
23、如图14—3—13所示的家庭电路中，有两个器件连接错误，它们是 （ ）
图14—3—13
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
24、电工师傅要在院子里装千盏灯，灯泡与室内的灯泡完全相同，并且共用一个开关，他打算在闭合开关 时两灯同时正常发光，断开开关时两灯同时熄灭， 他要一位学徒电工进行操作，学徒电工把连接院子里的电灯的两根导线直接接到室内电灯开关的两个接线螺丝上。结果没有达到目的，请你在图14—3—14 甲中画出学徒电工安装的电路图，并说明当开关断开和闭合时两灯是否发光及亮度情况，然后在图14—3—14乙中画出正确的电路图。
图14—3—14
能力点二 学会使用测电笔
25、如图14—3—15所示，图甲试电笔的笔尖A应该是________（选填“导体或”“绝缘体”）。在图乙和图丙中，正确使用试电笔的是图_________，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座_______孔。
图14—3—15
26、图14—3—16甲是试电笔的构造和使用，图5—卜2乙；是三孔插头和插座的接线，看清这两个图，说说试电笔的构造和使用方法以及三线插头比二线插头使用时更安全些的道理．
图14—3—16
能力点三 应用安全用电原则分析解决实际问题的能力
27、人体中电流超过30mA时将会造成生命危险。若某人身体的电阻为1100Ω，则他的安全电压是_____________V；若在潮湿的雨季，人的安全电压如何变化？_______________________________________.
28、洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如图14—3—17所示，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
图14—3—17
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使用寿命会缩短
D．人接触家用电器外壳时有可能发生触电事故
29、在家庭电路中，常用测电笔来判别火线和零线。家庭电路的电压为220伏特，如图14—3—18所示某同学用阻值为800千欧的测电笔与火线接触时氖管发光，该同学手与地面间的人体电阻为80千欧，则通过该同学的电流为（ ）
图14—3—18
A.0.275毫安 B.2.75毫安
C.0.25毫安 D.2.5毫安 图14—3—19
30、电可以为我们服务，但如果不注意安全，它也可能 对人造成危害，请指出图14—3—19中有哪些与电有关的不安全现象
31、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
如图14—3—20所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝(俗称保险丝)。则：
图14—3—20
(1)只有用电器R接入电路时，通过熔断丝的电流为多少
(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(上表电阻数据适用此人) 并分析为什么熔断丝不会断(即熔断丝不能救人命)。
答案
1、并联 串联 接地 2、C
3、
4、D 5、金属体 火
6、
7、BC 8、D
9、
10、
11、220 36 12、B 13、C 14、B 15、断路 零线断路 16、B 17、A 18、增大　增大 19、B 20、BD 21、C 22、a、不能用湿抹布擦带电的用电器，否则容易造成触电事故 23、C
24、
25、导体 丙 右 26、试电笔由笔尖金属体、电阻(限流作用)、氖管(内充氖气，有电流从两电极通过时氖管发光)、弹簧(起接 触良好作用)、笔尾金属体组成．使用时，手接触笔尾金属体，笔尖接触被测电线，氖管发光表明试电笔接触 的是火线；氖管不发光，表明接触的是零线．
通常的插座是两孔，一孔接零线，一孔接火线，当把二线插头插入后，家用电器就连人厂电路．在三孔插 座里，第三孔(标有“E”)接大地，相应地三线插头中的第三插脚(标有“E”)接家用电器外壳．
这样在把用电部分(标有“L”“N”)连入电路的同时，也把外壳与大地连接起来，人体接触外壳不会触电．
27、33 降低 28、D 29、C
30、(1)小孩在室外输电线上取风筝
(2)电视机电源插头处破损
（3）电线放在地毯下面
（4）用湿手去拔电源插头
(5)通电的电线浸在水中
(6)电吹风正在加热通电的导线
31、.(1)I=P/U=5A
(2)I′=U/R′=220V/8．8 kΩ=25mA<10A熔断丝不会断
