几种常见的磁场（24张PPT）

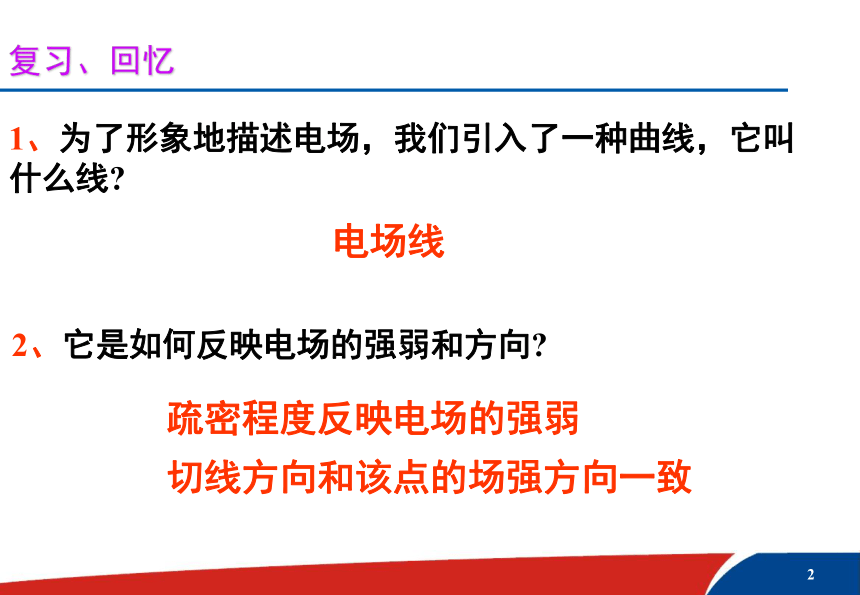

课件24张PPT。几种常见的磁场1、为了形象地描述电场，我们引入了一种曲线，它叫什么线? 2、它是如何反映电场的强弱和方向? 复习、回忆
电场线疏密程度反映电场的强弱切线方向和该点的场强方向一致一.磁感线的学习

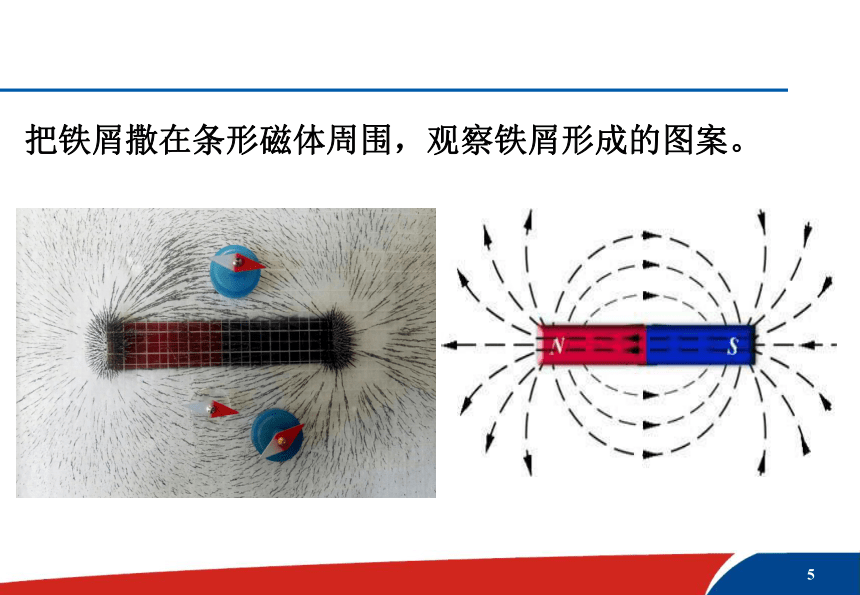

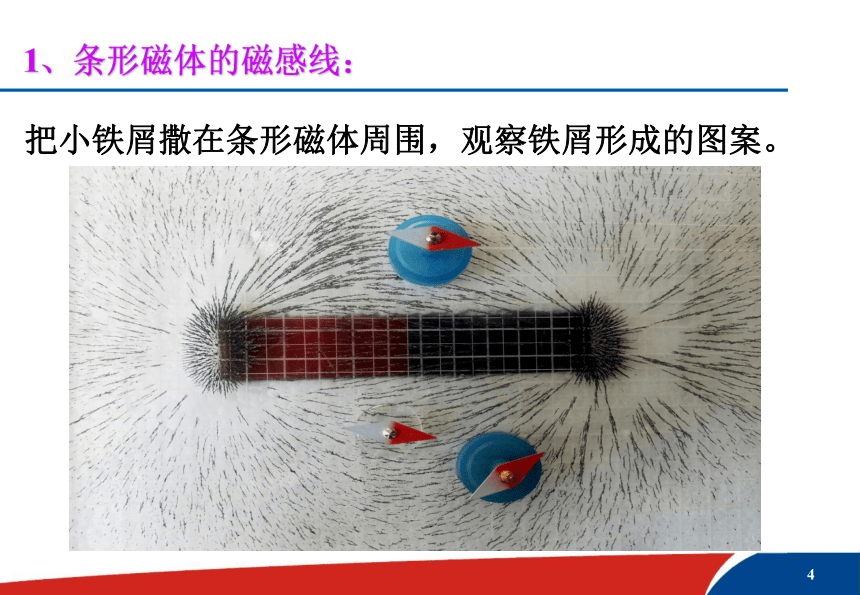

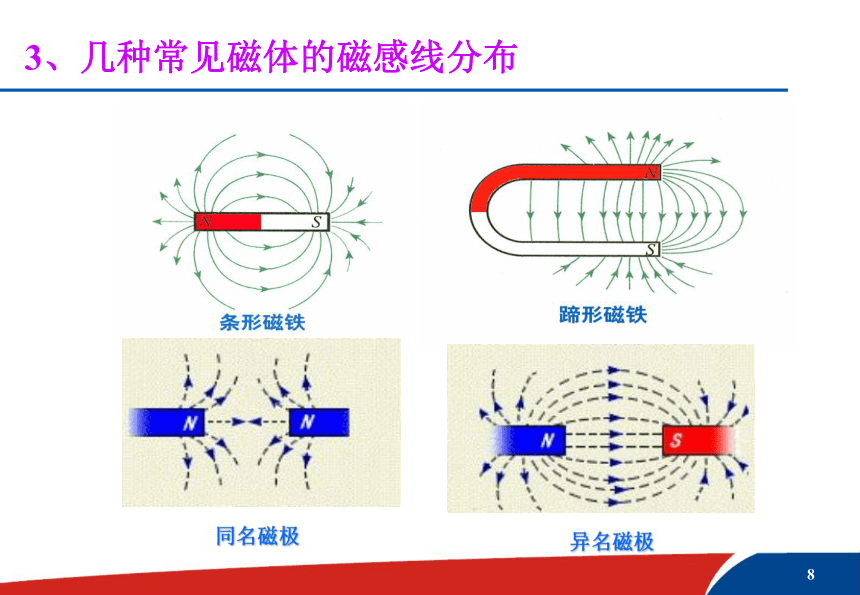

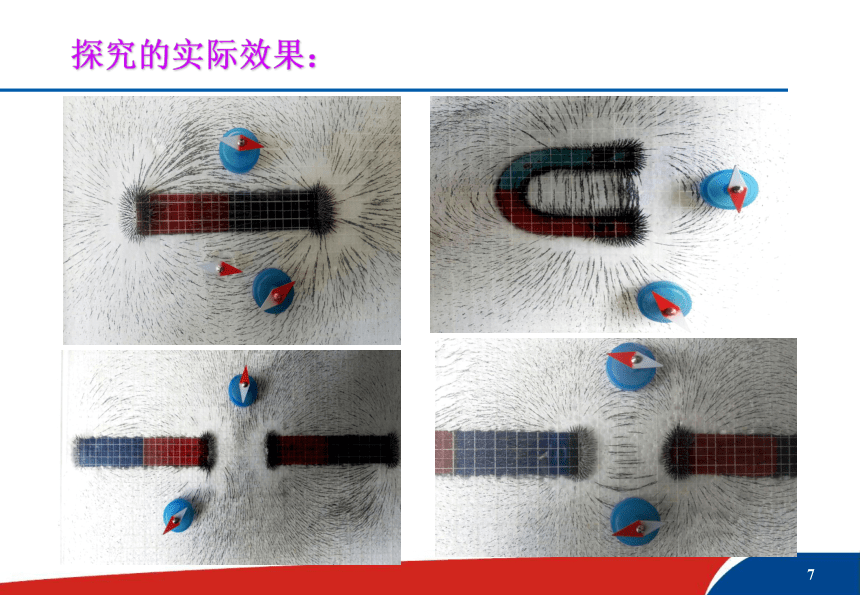

磁感线定义：是在磁场中画出一些有方向的曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致。疏密反映磁场的强弱。我们如何模拟出磁体的磁感线呢？把小铁屑撒在条形磁体周围，观察铁屑形成的图案。 1、条形磁体的磁感线：把铁屑撒在条形磁体周围，观察铁屑形成的图案。 2、 自己动手验证及探究常见磁体的磁场：探究的实际效果：3、几种常见磁体的磁感线分布1.磁感线是假想的，实际不存在
2.磁感线上每一点的切线方向即为该点的磁场的方向。
3.磁感线的疏密反映磁场的强弱。
4. 磁感线不能相交。
5.磁感线是闭合曲线。

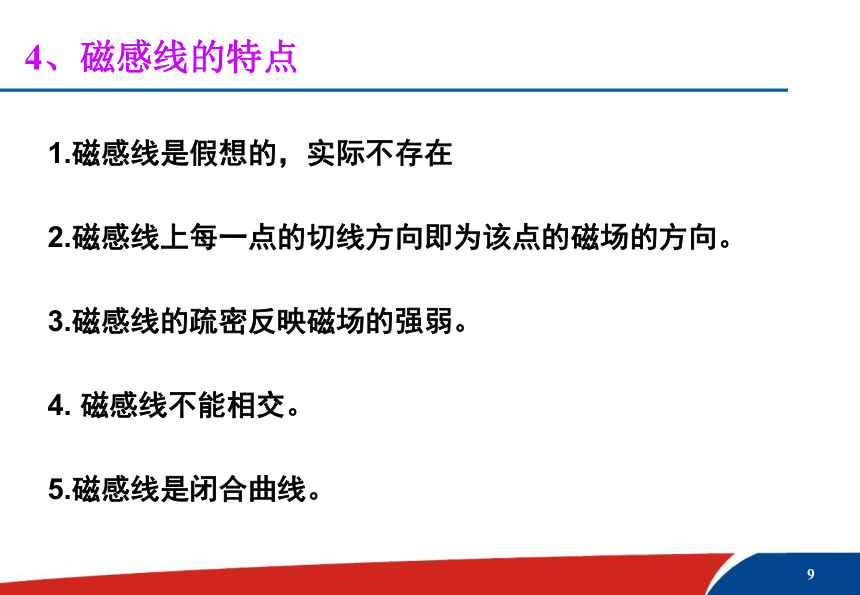

4、磁感线的特点
奥斯特实验说明了什么？
奥斯特实验二、直线电流产生的磁场的特点1.实验探究直线电流的磁场实验实际效果2.直线电流的磁场的几种表示图横截面(俯视)图导线电流磁感线纵截面(平视)图导线电流磁感线磁感线分布
(立体)图安培定则：
用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。3.直线电流产生的磁场的规律三、环形电流的产生的磁场1.环形电流的磁场横截面图导线电流磁感线磁感线分布2.环形电流磁场的几种图示实际效果安培定则：
让右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向就是环形导线轴线上磁感线的方向。3.环形电流的产生的磁场的规律【大胆猜想】通电螺线管产生磁场的特点
①通电螺线管的构成？
②猜测通电螺线管的磁感线是怎样的？
四、通电螺线管产生的磁场横截面（左视）图导线电流磁感线磁感线分布2.通电螺线管磁场的几种图示实际效果等效安培定则：
用右手握住螺旋管，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是螺线管内部磁感线的方向。（大拇指指向螺线管北极）3.通电螺线管产生的磁场的规律 1、磁场强弱、方向处处相同的磁场
2、匀强磁场的磁感线：是一组相互平行、方向相同、疏密均匀的直线亥姆霍兹线圈五.匀强磁场六.学以致用——解密神奇的小火车本节总结：条形磁铁、蹄形磁铁、异名磁极、同名磁极 匀强磁场 二、常见电流周围的磁场：
三、学以致用直导线、环形电流、通电螺线管神奇的小火车是怎么做成的一、磁感应线及常见磁体周围的磁场：谢谢大家！
