本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

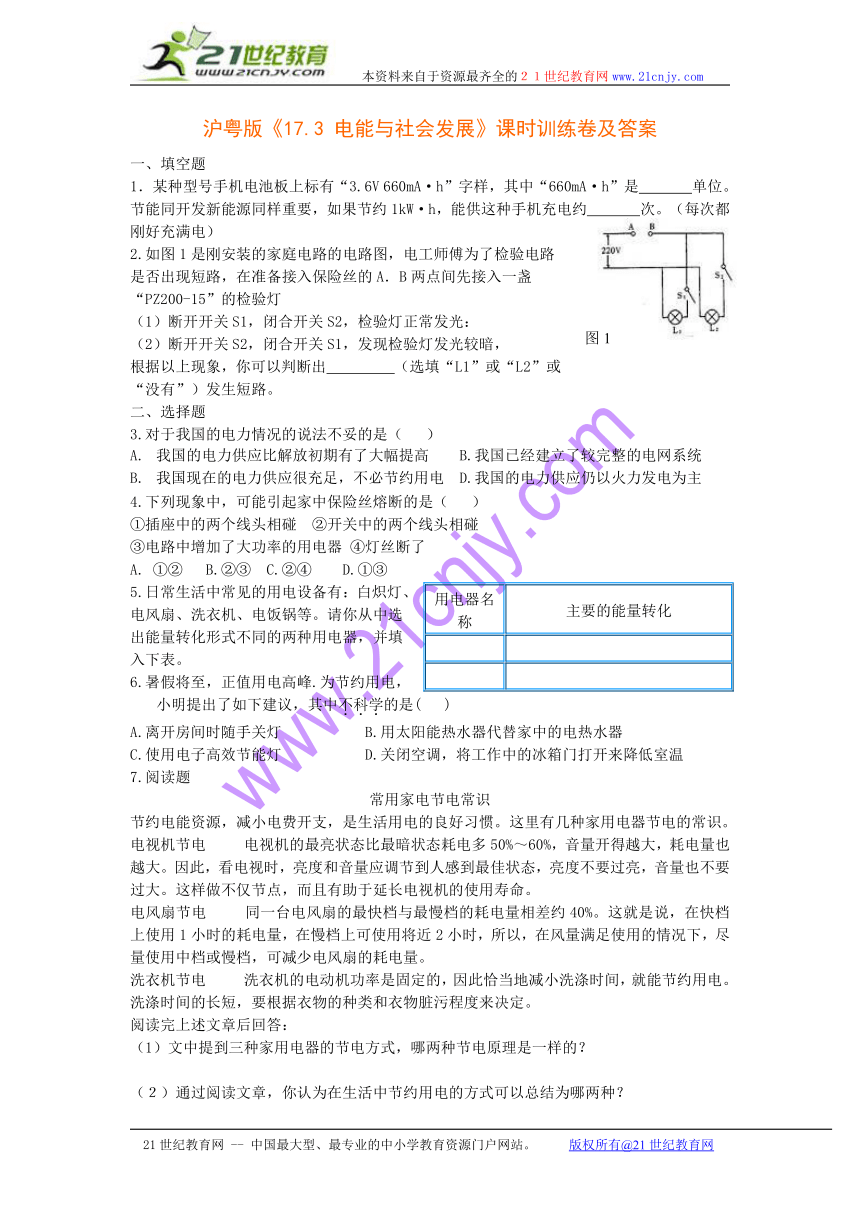

沪粤版《17.3 电能与社会发展》课时训练卷及答案
一、填空题
1．某种型号手机电池板上标有“3.6V 660mA·h”字样，其中“660mA·h”是 单位。节能同开发新能源同样重要，如果节约1kW·h，能供这种手机充电约 次。（每次都刚好充满电）
2.如图1是刚安装的家庭电路的电路图，电工师傅为了检验电路是否出现短路，在准备接入保险丝的A．B两点间先接入一盏“PZ200-15”的检验灯
（1）断开开关S1，闭合开关S2，检验灯正常发光：
（2）断开开关S2，闭合开关S1，发现检验灯发光较暗，
根据以上现象，你可以判断出 （选填“L1”或“L2”或“没有”）发生短路。
二、选择题
3.对于我国的电力情况的说法不妥的是（ ）
A. 我国的电力供应比解放初期有了大幅提高 B.我国已经建立了较完整的电网系统
B. 我国现在的电力供应很充足，不必节约用电 D.我国的电力供应仍以火力发电为主
4.下列现象中，可能引起家中保险丝熔断的是（ ）
①插座中的两个线头相碰 ②开关中的两个线头相碰
用电器名称 主要的能量转化
③电路中增加了大功率的用电器 ④灯丝断了
A. ①② B.②③ C.②④ D.①③
5.日常生活中常见的用电设备有：白炽灯、电风扇、洗衣机、电饭锅等。请你从中选出能量转化形式不同的两种用电器，并填入下表。
6.暑假将至，正值用电高峰.为节约用电，小明提出了如下建议，其中不科学的是( )
A.离开房间时随手关灯 B.用太阳能热水器代替家中的电热水器
C.使用电子高效节能灯 D.关闭空调，将工作中的冰箱门打开来降低室温
7.阅读题
常用家电节电常识
节约电能资源，减小电费开支，是生活用电的良好习惯。这里有几种家用电器节电的常识。
电视机节电 电视机的最亮状态比最暗状态耗电多50%～60%，音量开得越大，耗电量也越大。因此，看电视时，亮度和音量应调节到人感到最佳状态，亮度不要过亮，音量也不要过大。这样做不仅节点，而且有助于延长电视机的使用寿命。
电风扇节电 同一台电风扇的最快档与最慢档的耗电量相差约40%。这就是说，在快档上使用1小时的耗电量，在慢档上可使用将近2小时，所以，在风量满足使用的情况下，尽量使用中档或慢档，可减少电风扇的耗电量。
洗衣机节电 洗衣机的电动机功率是固定的，因此恰当地减小洗涤时间，就能节约用电。洗涤时间的长短，要根据衣物的种类和衣物脏污程度来决定。
阅读完上述文章后回答：
（1）文中提到三种家用电器的节电方式，哪两种节电原理是一样的？
（２）通过阅读文章，你认为在生活中节约用电的方式可以总结为哪两种？

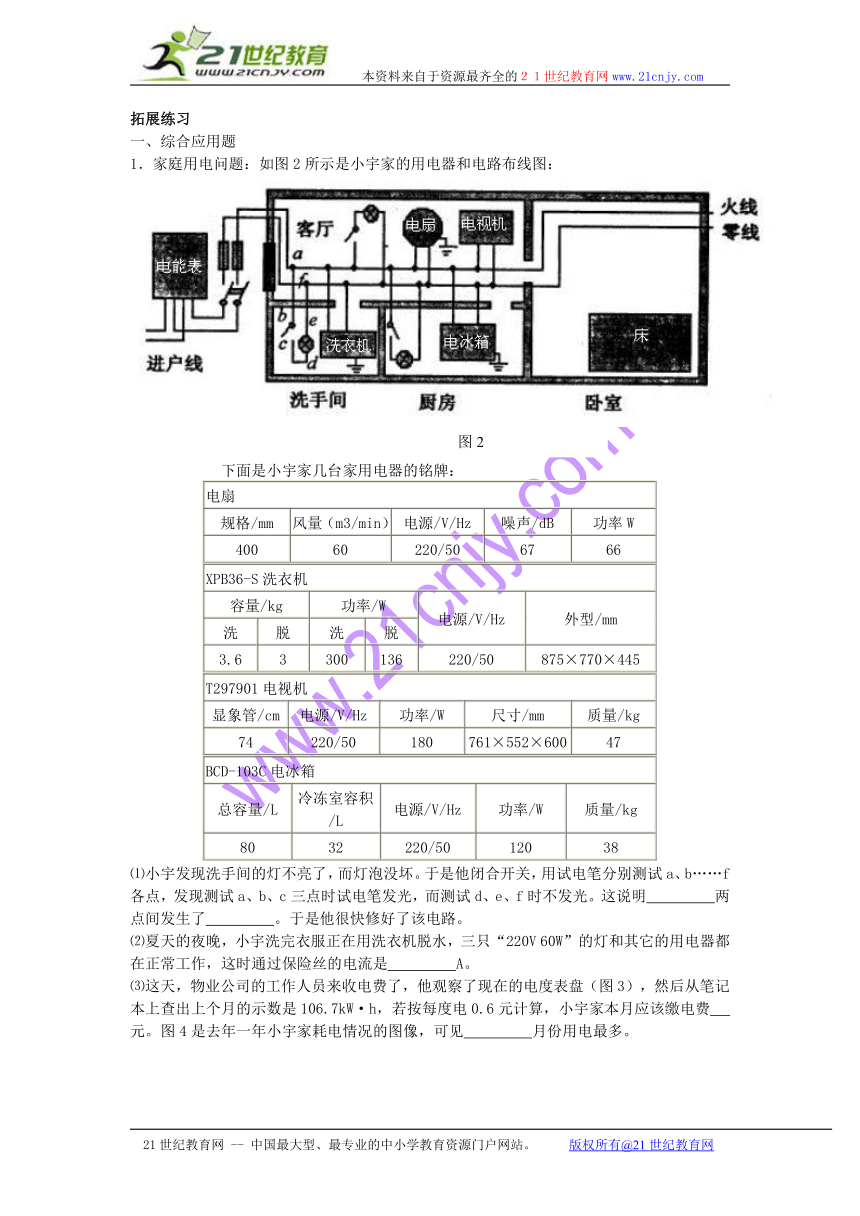

拓展练习
一、综合应用题
1．家庭用电问题：如图2所示是小宇家的用电器和电路布线图：
下面是小宇家几台家用电器的铭牌：
电扇
规格/mm 风量（m3/min） 电源/V/Hz 噪声/dB 功率W
400 60 220/50 67 66
XPB36-S洗衣机
容量/kg 功率/W 电源/V/Hz 外型/mm
洗 脱 洗 脱
3.6 3 300 136 220/50 875×770×445
T297901电视机
显象管/cm 电源/V/Hz 功率/W 尺寸/mm 质量/kg
74 220/50 180 761×552×600 47
BCD-103C电冰箱
总容量/L 冷冻室容积/L 电源/V/Hz 功率/W 质量/kg
80 32 220/50 120 38
⑴小宇发现洗手间的灯不亮了，而灯泡没坏。于是他闭合开关，用试电笔分别测试a、b……f各点，发现测试a、b、c三点时试电笔发光，而测试d、e、f时不发光。这说明 两点间发生了 。于是他很快修好了该电路。
⑵夏天的夜晚，小宇洗完衣服正在用洗衣机脱水，三只“220V 60W”的灯和其它的用电器都在正常工作，这时通过保险丝的电流是 A。
⑶这天，物业公司的工作人员来收电费了，他观察了现在的电度表盘（图3），然后从笔记本上查出上个月的示数是106.7kW·h，若按每度电0.6元计算，小宇家本月应该缴电费 元。图4是去年一年小宇家耗电情况的图像，可见 月份用电最多。
图3 图4
⑷ 在电阻一定时，电流越大，导体在相同时间内产生的热量 。根据这一原理，小宇家的电路中加入了保险丝。保险丝是由电阻比较 、熔点比较 的铅梯合金制成。当电流过大时，温度升高到一定程度，保险丝自动 ，保护了电路。
⑸小宇在看电视新闻，电视中的信息源于从电视台发出的信号。该信号被电视机的 线接收下来，然后通过 将电信号变成图像；通过 将电信号变成声音。这样我们就可以看到图像、听到声音。
⑹小宇想在卧室安装一个照明电灯和一个红色电源指示灯。要求：只要有电，红色电源指示灯就一直亮着；照明电灯则由开关控制。请你在图5中卧室的位置帮他画好电路图。
图5
⑺小宇做了一个可以调节亮度的迷你型夜灯，已知小灯泡铭牌是“6V 3.6W”，电池电压为9V，变阻器的变阻范围是0～20Ω，灯泡的发光效率为30%。变阻器的电阻调至多大时，小灯泡实际功率是2.5W？此时小灯泡的发光功率为多大？
二、计算题
2．QQ 是一软流行的互联网即时通讯（聊天）工具，深受网友们的喜爱。从“QQ2004II betal ”版本开始，QQ 推出了“在线时长”新功能——用户通过累积在线时长可以获得更高等级和享受更多服务。
( 1 ）用户登录QQ 后，将鼠标移至QQ 主面板自己的头像上，即可查看自己的已在线时长和距下次升级所需要的时间。如图7 ，是某网友某次刚登录QQ 时，其QQ 界面的电脑屏幕抓图（部分）。若他使用的电脑平均功率是200W ，则他升到下一等级大约还要消耗多少电能？
( 2 ）据QQ 官方宜布的数字，QQ 注册用户现在已达2 . 4 亿，按每个QQ 用户平均每100 小时升一级计算，则所有QQ 注册用户每升一级共约消耗多少电能？（设定每个QQ 用户使用一台电脑，每台电脑平均功率仍以200W 计）
( 3 ）自QQ 中加人等级规则后，为更快升级而在线挂QQ 的人数直线飙升一一平均同时在线达1000 万左右．许多网友不论自己身在何处、是否使用电脑，也整日开机让QQ 在线，以取得更多的在线时长，很多上班族也坦言自己下班从不关电脑。请根据以上计算结果，从能源和社会发展的角度，谈谈你对此现象的看法．
巩固练习
1.电量 420 2. L2 3.B 4.D 5.白炽灯 电能转化为内能和光能
电风扇 电能转化为机械能 洗衣机 电能转化为机械能
电饭锅 电能转化为内能 6.D
7. （１）电视机的节电方式与电风扇的节电方式相同
（２）一是减小用电器工作时所用的时间，二是减小用电器工作时的电功率。
拓展练习
1. (1)cd 断路 (2) 3.1 (3) 42.3 8 (4)越多 大 低 熔断
(5)电磁感应 机械 电能 (6)略 (7)8Ω 0.75W
2．
图1
图2
